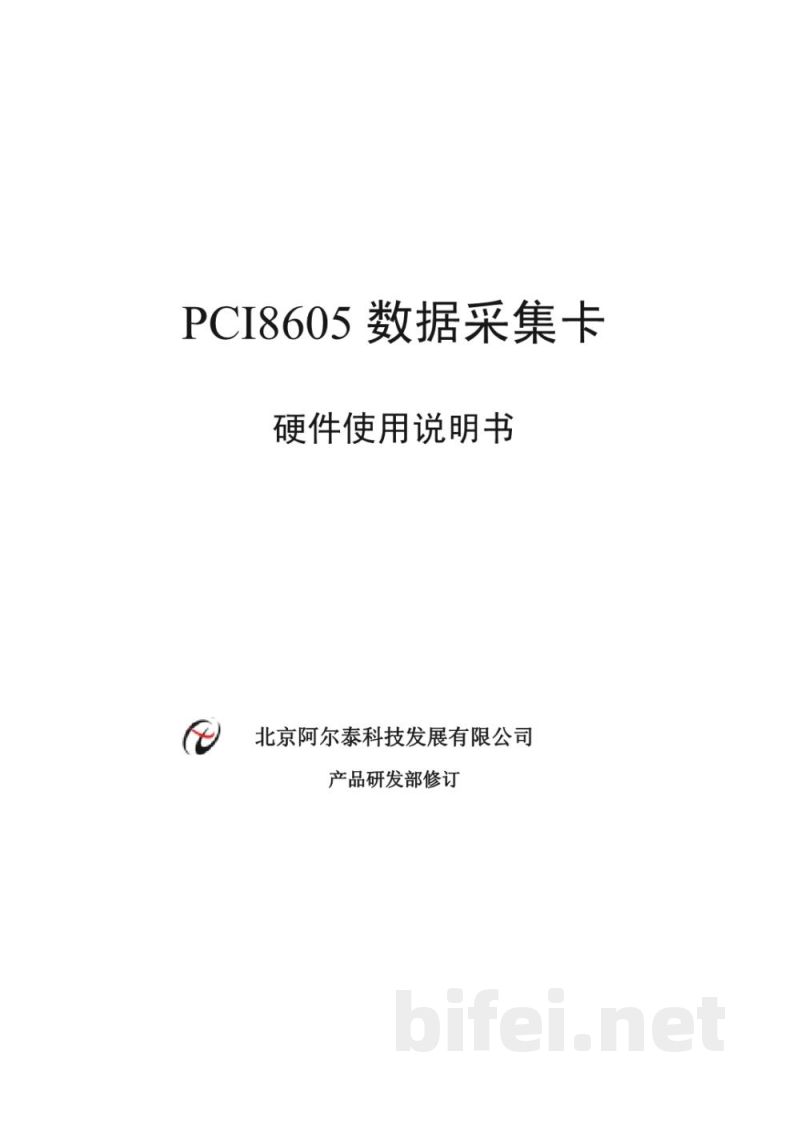

PCI8605 数据采集卡
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订
版本:V6.03.01

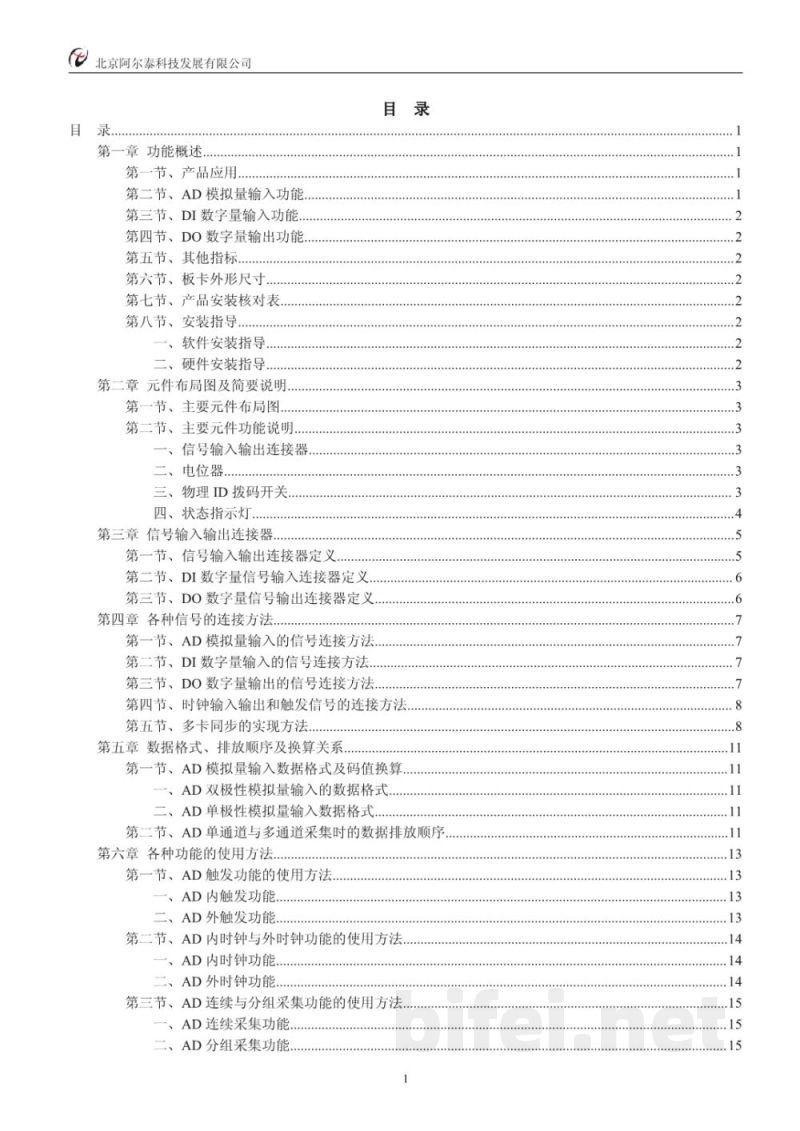

目录
第一章 功能概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 DI数字量输入功能
第四节 DO数字量输出功能
第五节 其他指标
第六节 板卡外形尺寸
第七节 产品安装核对表
第八节 安装指导
一、软件安装指导
二、硬件安装指导
第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一、信号输入输出连接器
二、电位器
三、物理ID拨码开关
四、状态指示灯
第三章 信号输入输出连接器
第一节 信号输入输出连接器定义
第二节 DI数字量信号输入连接器定义
第三节 DO数字量信号输出连接器定义
第四章 各种信号的连接方法
第一节 AD模拟量输入的信号连接方法
第二节 DI数字量输入的信号连接方法
第三节 DO数字量输出的信号连接方法
第四节 时钟输入输出和触发信号的连接方法
第五节 多卡同步的实现方法
第五章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
一、AD双极性模拟量输入的数据格式
二、AD单极性模拟量输入数据格式
第二节 AD单通道与多通道采集时的数据排放顺序
第六章 各种功能的使用方法
第一节 AD触发功能的使用方法
一、AD内触发功能
二、AD外触发功能
第二节 AD内时钟与外时钟功能的使用方法
一、AD内时钟功能
二、AD外时钟功能
第三节 AD连续与分组采集功能的使用方法
一、AD连续采集功能
二、AD分组采集功能

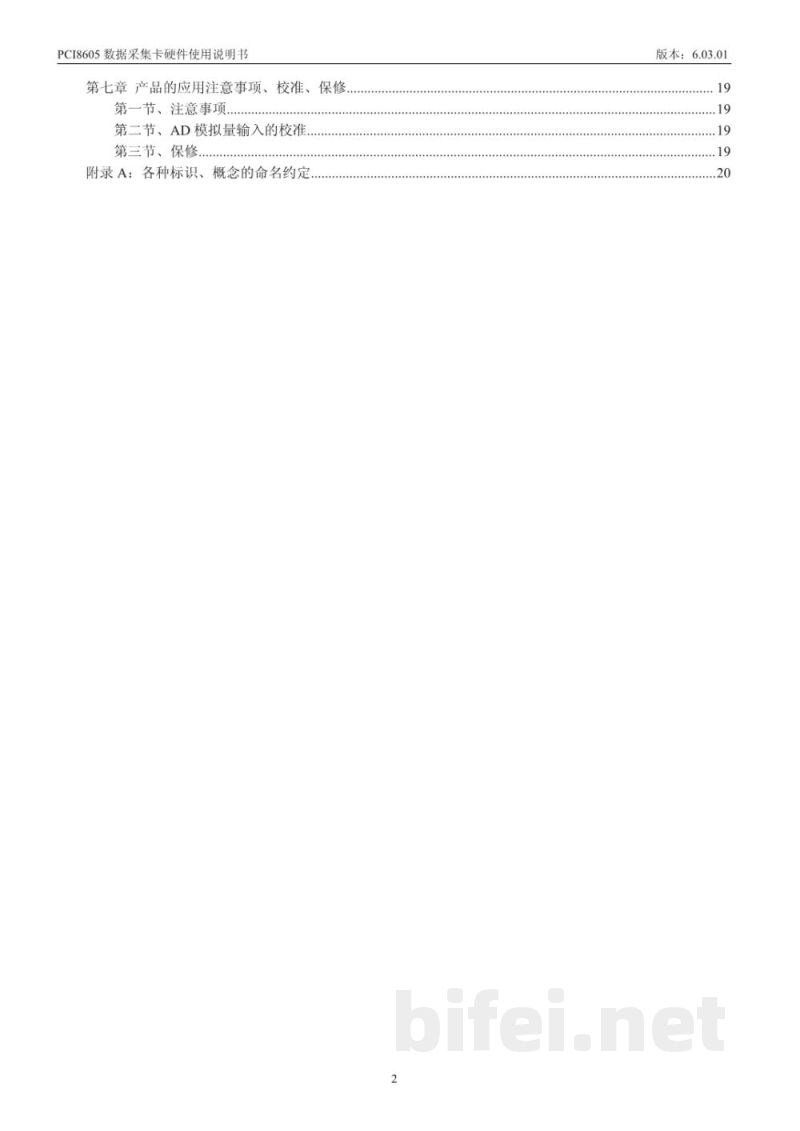

第七章 产品的应用注意事项、校准、保修
第一节 注意事项
第二节 AD模拟量输入的校准
第三节 保修
附录A:各种标识、概念的命名约定

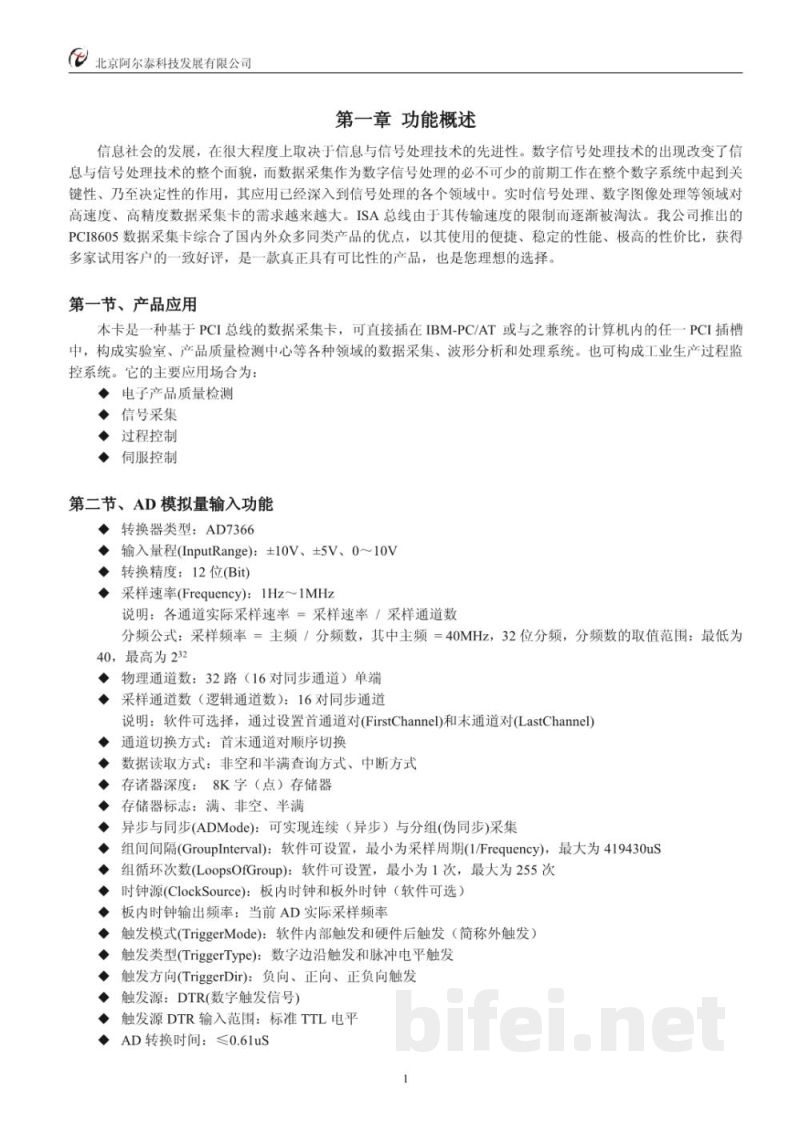

第一章 功能概述
信息社会的发展在很大程度上依赖于信息与信号处理技术的进步。数字信号处理技术的出现改变了信息与信号处理技术的发展模式,而数据采集作为数字信号处理不可缺少的前期环节,在整个数字系统中起着关键性甚至决定性的作用。随着实时信号处理、数字图像处理等领域的发展,对高速、高精度数据采集卡的需求不断增长。
由于ISA总线受传输速度限制,已经逐渐被淘汰。阿尔泰科技推出的PCI8605数据采集卡综合了国内外同类产品的优点,具有使用便捷、性能稳定、性价比高等特点,可满足工业测量与控制领域的数据采集需求。
第一节 产品应用
本卡是一种基于PCI总线的数据采集卡,可直接插入IBM-PC/AT及兼容计算机的PCI插槽中,构成实验室、产品质量检测中心等领域的数据采集、波形分析和处理系统,也可组成工业生产过程监控系统。
主要应用场景包括:
· 电子产品质量检测
· 信号采集
· 过程控制
· 伺服控制
第二节 AD模拟量输入功能
主要技术参数如下:
· A/D转换器类型:AD7366
· 输入量程(Input Range):±10V、±5V、0~10V
· 转换精度:12位(Bit)
· 采样速率(Frequency):1Hz~1MHz
说明:各通道实际采样速率 = 总采样速率 ÷ 采样通道数。
分频公式:采样频率 = 主频 ÷ 分频数。其中主频为40MHz,采用32位分频器,分频数取值范围为40~2³²。
· 物理通道数:32路单端输入(16对同步通道)
· 采样通道数(逻辑通道数):16对同步通道
说明:软件可通过设置首通道对(FirstChannel)和末通道对(LastChannel)选择采样通道。
· 通道切换方式:首末通道对顺序切换
· 数据读取方式:支持非空查询、半满查询和中断方式
· FIFO存储深度:8K字(点)存储器
· 存储器状态标志:满、非空、半满
· 采集模式(ADMode):支持连续(异步)采集和分组(伪同步)采集
· 组间间隔(GroupInterval):软件可设置,最小值为一个采样周期(1/Frequency),最大值为419430μs
· 组循环次数(LoopsOfGroup):软件可设置,范围为1~255次
· 时钟源(ClockSource):支持板内时钟和板外时钟,板内时钟输出频率等于当前AD实际采样频率
· 触发模式(TriggerMode):软件内部触发和硬件后触发(外触发)
· 触发类型(TriggerType):数字边沿触发和脉冲电平触发
· 触发方向(TriggerDir):负向、正向、正负向触发
· 触发源:DTR数字触发信号

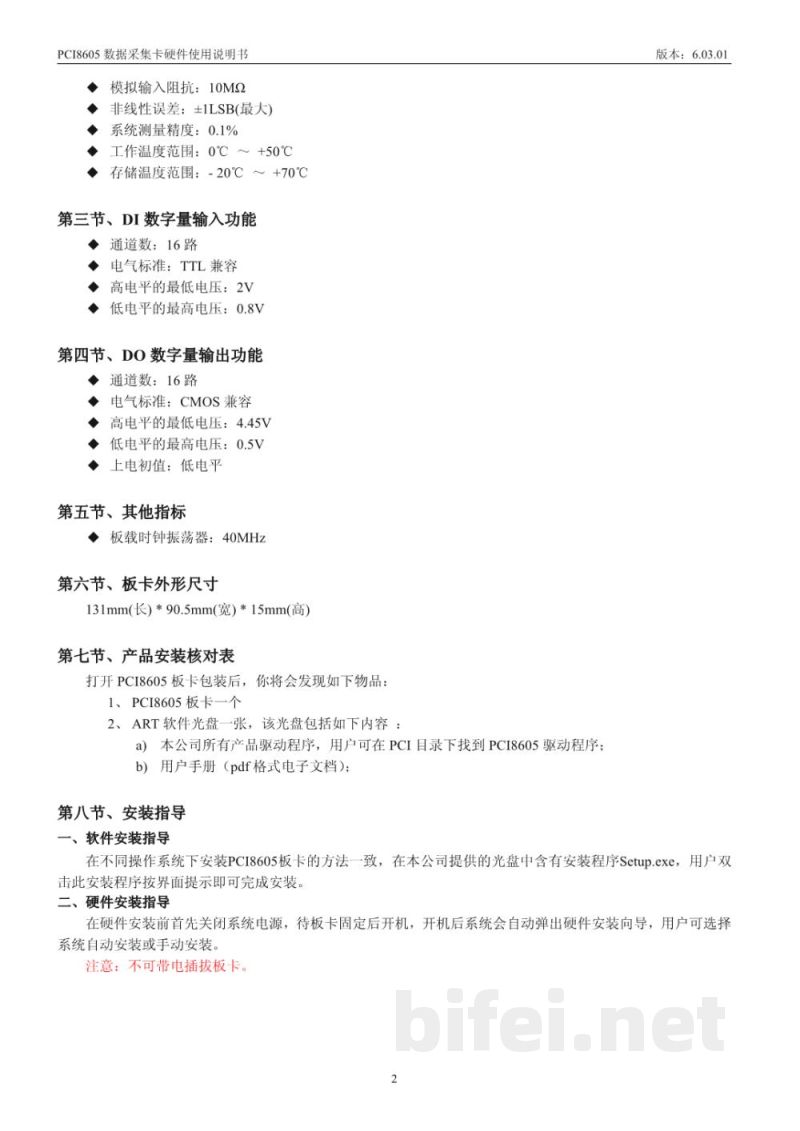

· DTR输入范围:标准TTL电平
