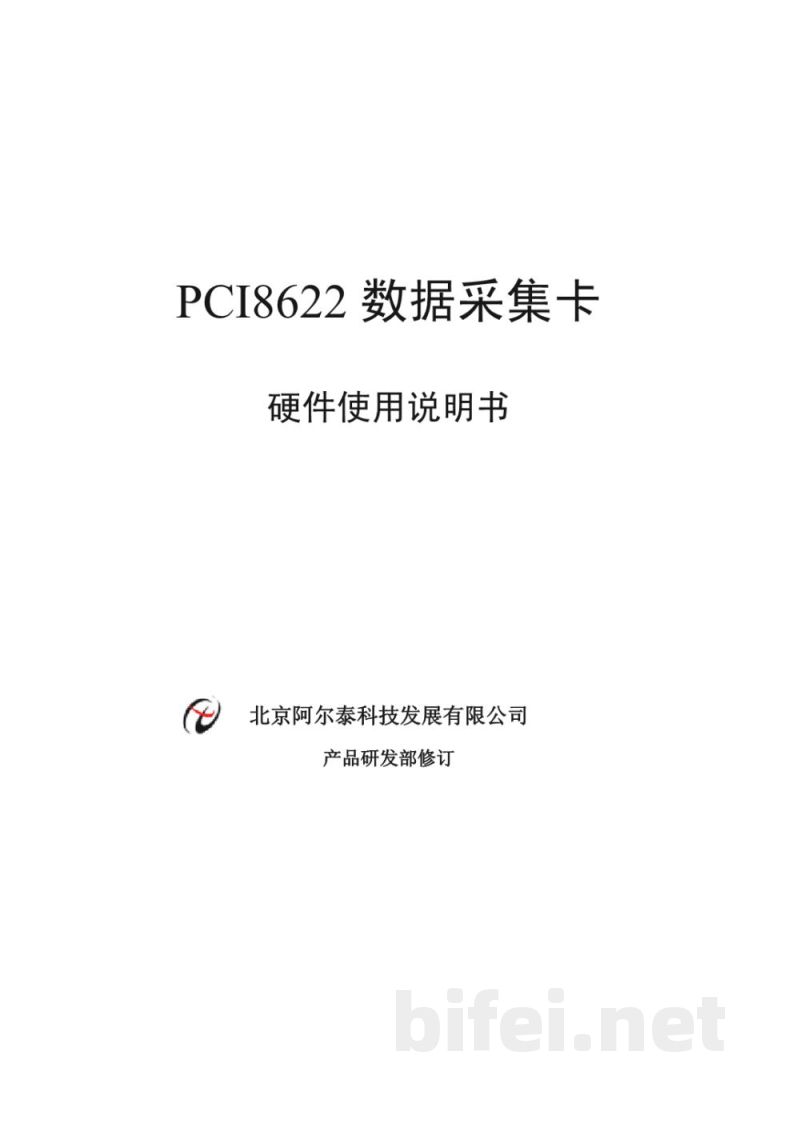

PCI8622数据采集卡 硬件使用说明书
北京阿尔泰科技发展有限公司

第一章 功能概述
本数据采集卡基于PCI总线设计，可用于工业控制、信号采集与波形分析等领域。随着数字信号处理技术的发展，高速高精度数据采集卡在实时信号处理和数字图像处理等领域具有重要作用。本产品采用PCI接口，替代传统ISA总线设备，具有稳定性高、性价比高等特点。

产品应用：电子产品质量检测、信号采集、过程控制、伺服控制等。

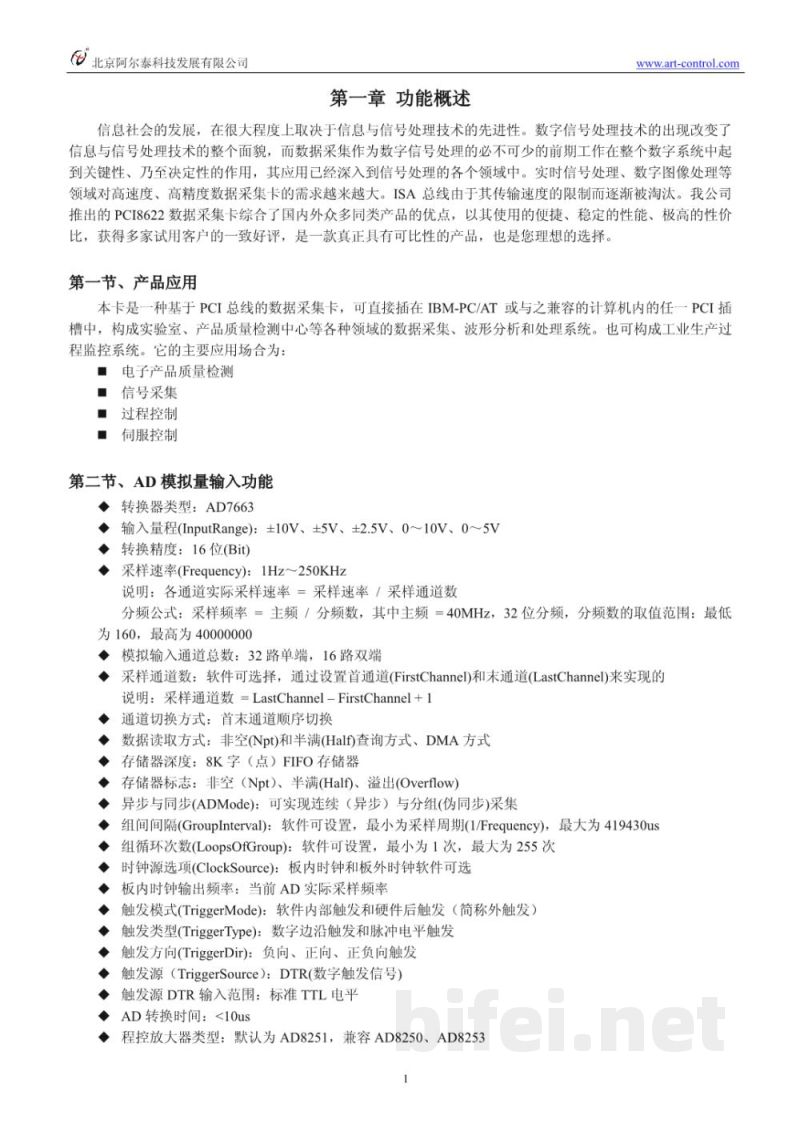

AD模拟量输入功能：采用AD7663转换器，支持±10V、±5V、±2.5V、0~10V、0~5V输入范围，16位精度，采样速率1Hz~250KHz。实际采样速率与通道数相关，采样频率=主频40MHz/分频数。支持32路单端或16路双端输入。采样通道可通过设置首通道与末通道实现顺序切换。支持非空(NPT)、半满查询及DMA数据读取方式。FIFO存储深度为8K字。

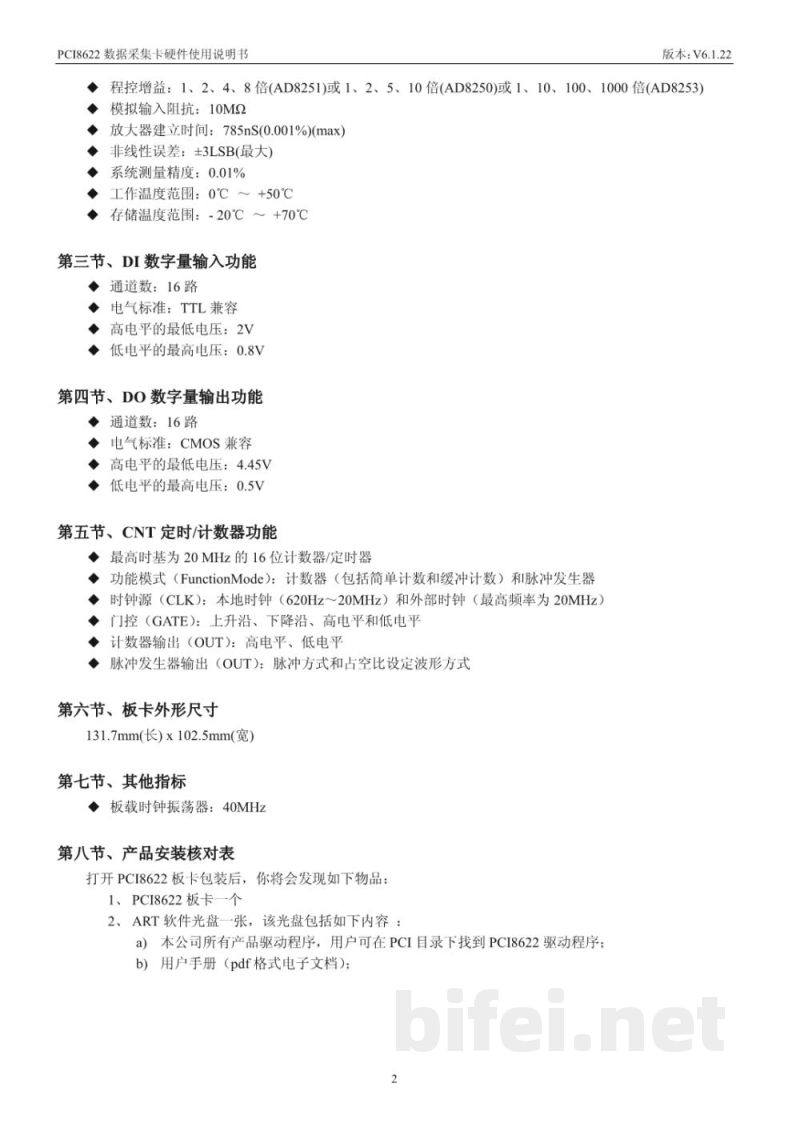

DI数字量输入功能：用于外部数字信号采集。
DO数字量输出功能：用于数字信号输出控制。
CNT定时/计数器功能：支持计数与时间测量，可实现脉冲发生器输出。

第二章 元件布局图及说明
主要包括信号输入输出连接器、电位器、物理ID拨码开关及状态指示灯等。

第三章 信号输入输出连接器
定义DI数字量输入接口与DO数字量输出接口，提供标准信号连接方式。

第四章 信号连接方法
包括AD模拟量输入的单端与双端连接方式、DI/DO信号连接方法、时钟与触发信号连接方法以及多卡同步实现方式。

第五章 数据格式及换算
说明AD模拟量输入数据格式、双极性与单极性数据表示方式，以及单通道与多通道采集数据排列顺序。

第六章 功能使用方法
包括AD触发功能（内触发、外触发）、AD时钟功能（内时钟、外时钟）、连续采集与分组采集功能。

第七章 CNT定时/计数器功能
支持简单计数、时间测量、缓冲计数及脉冲发生器输出功能。

第八章 注意事项、校准与保修
包括设备使用注意事项、AD模拟量输入校准方法及产品保修说明。
