使用说明书-北京阿尔泰 PXIC-7310（上架式） 3U 10槽 PXI测控机箱

PXIC-7310（上架式）PXI机箱 产品使用手册
版本：R1.00.00



前言

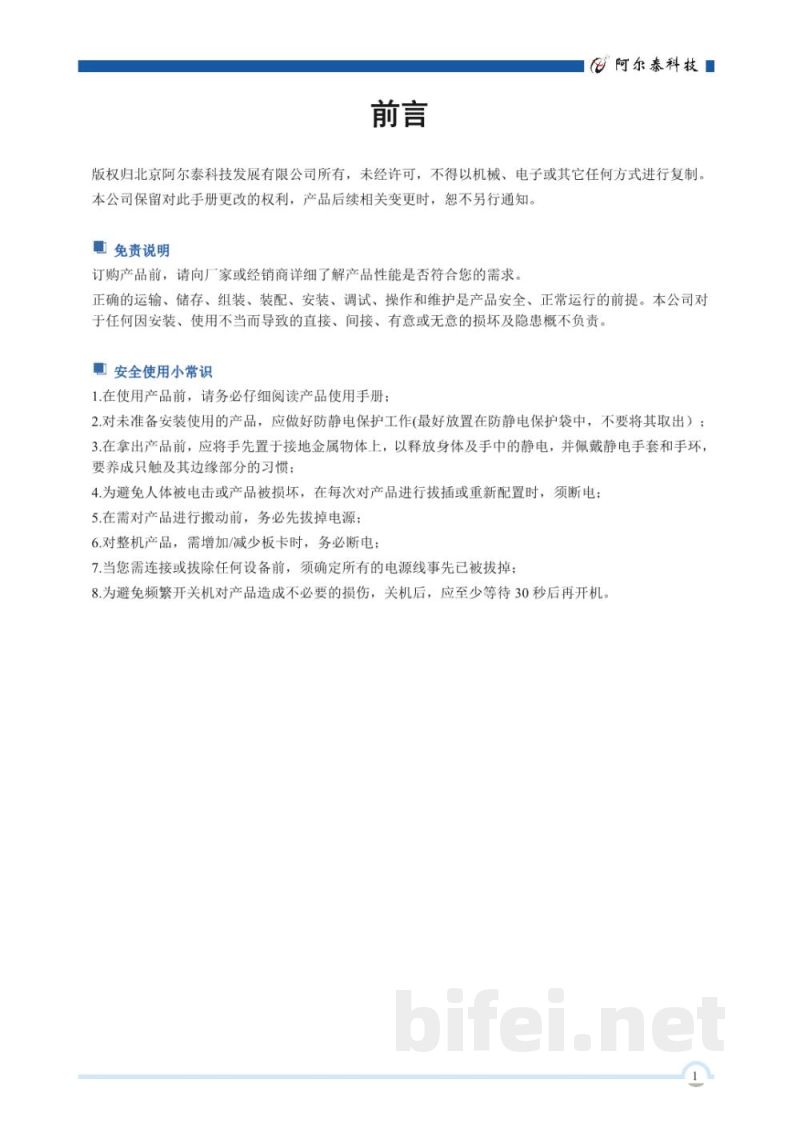

版权声明：本手册版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何形式复制或传播。本公司保留对产品及文档进行修改的权利，恕不另行通知。

免责说明：订购产品前请向厂家或经销商确认产品性能是否符合需求。正确的运输、储存、安装、调试与维护是设备正常运行的前提。因使用不当导致的损坏，本公司概不负责。

安全使用说明：
1. 使用前请仔细阅读产品手册；
2. 未使用产品应做好防静电保护；
3. 操作前应释放静电并佩戴防护设备；
4. 插拔或配置设备必须断电；
5. 搬动设备前必须断电；
6. 增减板卡必须断电操作；
7. 连接或拔除设备前确认电源已断开；
8. 关机后建议等待30秒再重新开机。

1 产品说明

1.1 简介

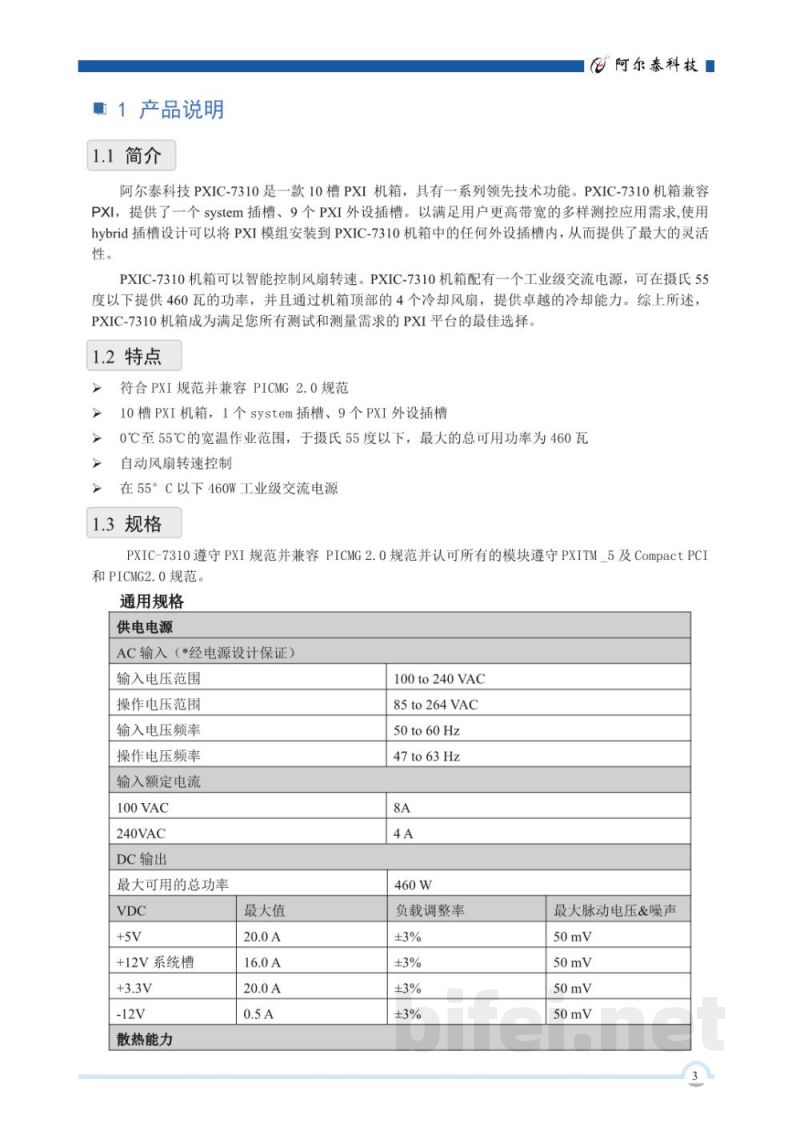

PXIC-7310是一款10槽PXI机箱，兼容PXI及PICMG 2.0规范，提供1个系统插槽和9个PXI外设插槽，支持Hybrid插槽设计，可将PXI模块安装到任意外设插槽中，具有高度灵活性。机箱支持智能风扇调速系统，并配备工业级交流电源，在55℃以下可提供最大460W功率输出，同时通过顶部4风扇结构实现高效散热。

1.2 特点
符合PXI规范并兼容PICMG 2.0规范
10槽PXI机箱（1个系统槽 + 9个外设槽）
支持Hybrid插槽设计，安装灵活
工作温度范围：0℃~55℃
最大总功率：460W（55℃以下）
自动风扇转速控制系统
工业级交流电源设计

1.3 规格
PXIC-7310遵循PXI规范及PICMG 2.0规范，并兼容CompactPCI标准。

通用规格：

供电电源：AC输入（设计保证）
输入电压范围：100~240VAC
操作电压范围：85~264VAC
输入频率：50~60Hz（操作47~63Hz）
额定输入电流：8A

DC输出：
+5V：20.0A
+12V：16.0A
+3.3V：20.0A
-12V：0.5A
最大总功率：460W
负载调整率：±3%
最大纹波噪声：50mV

散热系统：

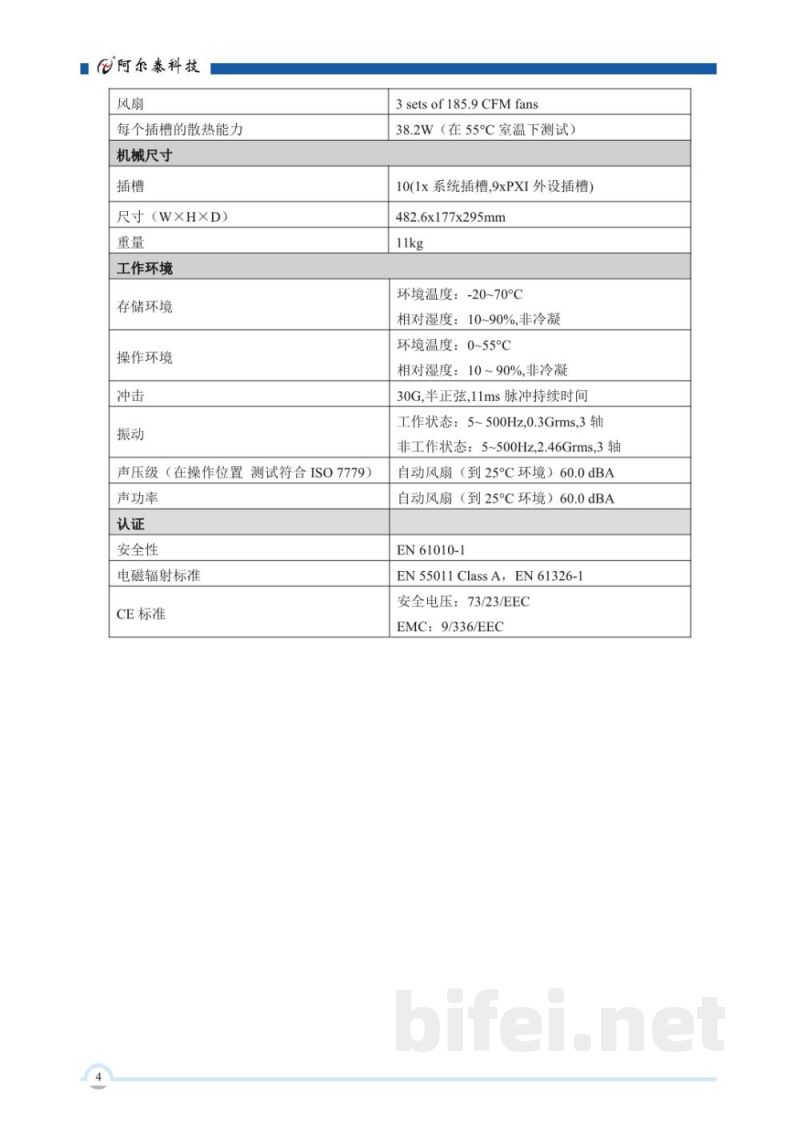

风扇配置：3组185.9 CFM风扇
每槽散热能力：38.2W（55℃环境测试）
自动风扇控制（25℃环境约60.0dBA）

机械规格：
尺寸：482.6mm × 177mm × 295mm
重量：11kg
插槽结构：1系统槽 + 9外设槽（共10槽）

环境条件：
工作温度：0~55℃
存储温度：-20~70℃
相对湿度：10%~90%（非冷凝）
冲击：30G半正弦，11ms
振动：5~500Hz，3轴测试

认证标准：
安全标准：EN61010-1
EMC标准：EN55011 Class A，EN61326-1
安全电压：73/23/EEC
EMC标准：89/336/EEC
