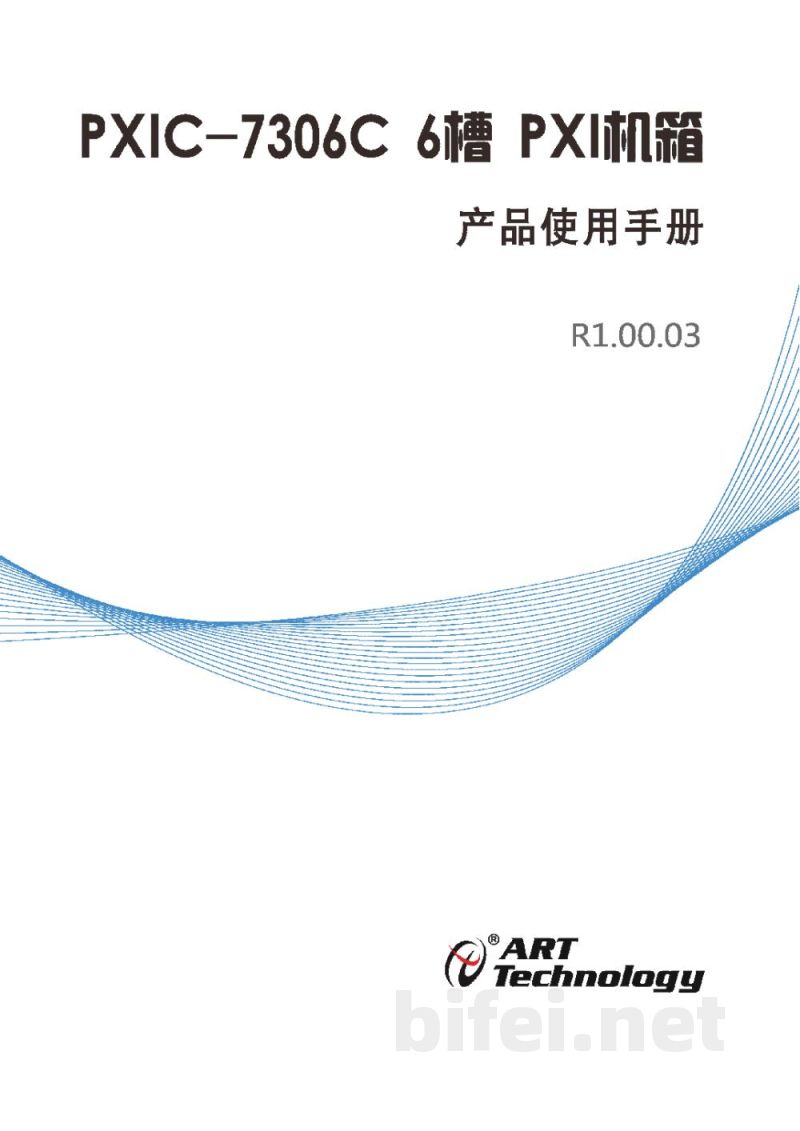

PXIC-7306C 6槽PXI机箱
产品使用手册 R1.00.03

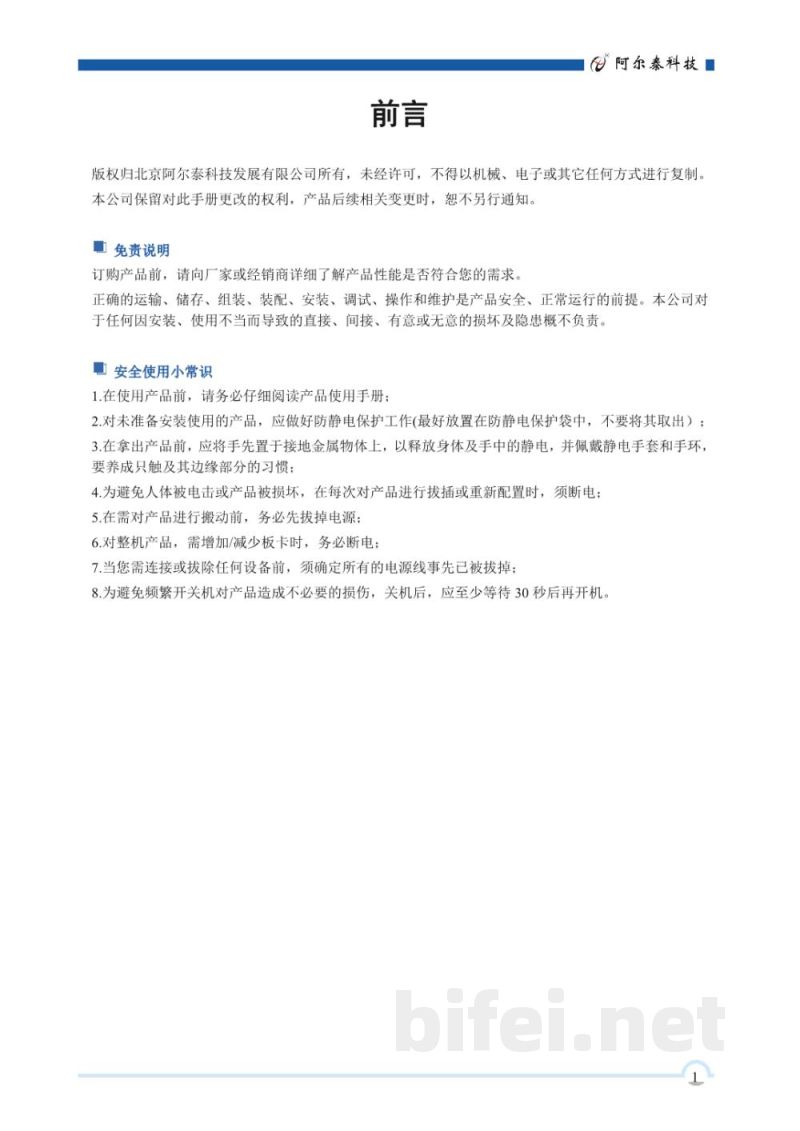

前言
版权归北京阿尔泰科技发展有限公司所有，未经许可，不得以机械、电子或其他任何方式复制。本公司保留对本手册进行更改的权利，产品后续变更恕不另行通知。

免责说明
在订购产品前，请向厂家或经销商确认产品性能是否满足需求。正确的运输、存储、安装、调试与维护是产品正常运行的前提。因使用或安装不当造成的任何损坏，本公司概不负责。

安全使用小常识
1. 使用产品前请仔细阅读说明书。
2. 未使用的产品应做好防静电保护，建议存放于防静电袋中。
3. 取放产品前请先触摸接地金属释放静电，并佩戴防静电手环与手套。
4. 插拔或重新配置产品前必须断电。
5. 搬动产品前务必拔掉电源。
6. 增减板卡时必须断电操作。
7. 连接或拔除设备前确认所有电源已断开。
8. 关机后至少等待30秒再重新开机，以避免损坏设备。

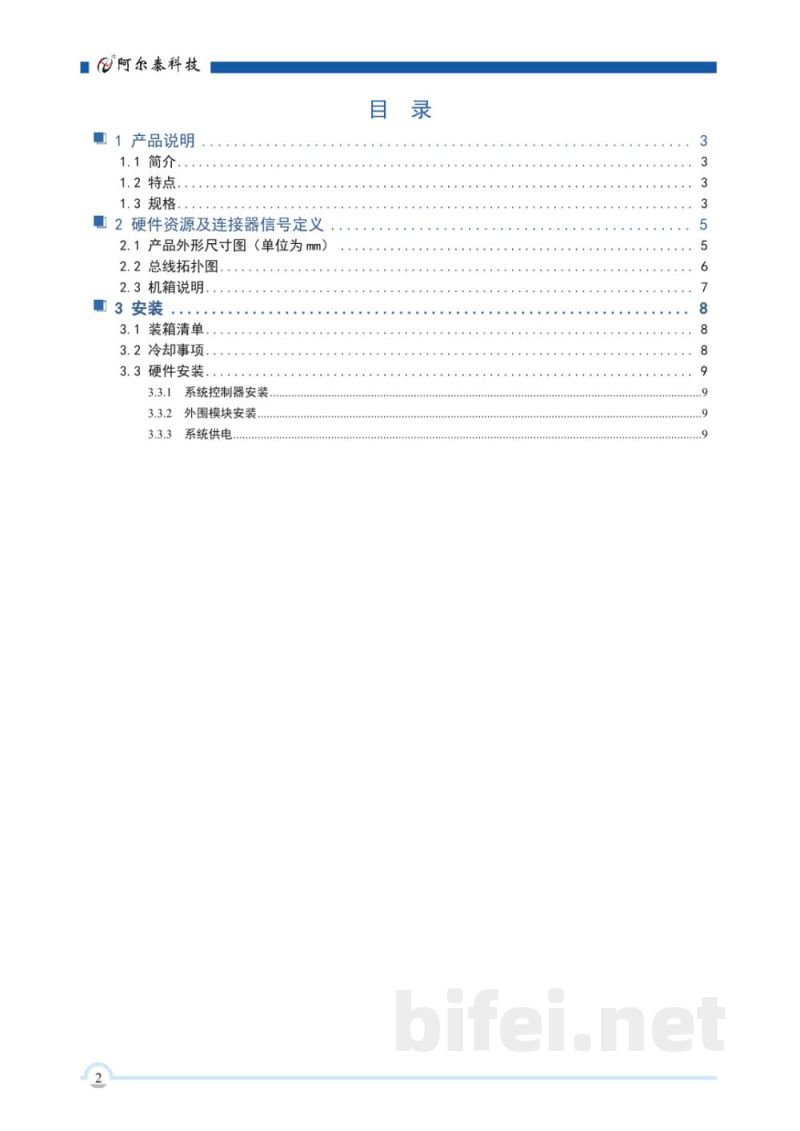

目录
1 产品说明
1.1 简介
1.2 特点
1.3 规格
2 硬件资源及连接器信号定义
2.1 产品外形尺寸图（单位：mm）
2.2 总线拓扑图
2.3 机箱说明
3 安装
3.1 装箱清单
3.2 冷却事项
3.3 硬件安装
3.3.1 系统控制器安装
3.3.2 外围模块安装
3.3.3 系统供电

产品说明

1.1 简介

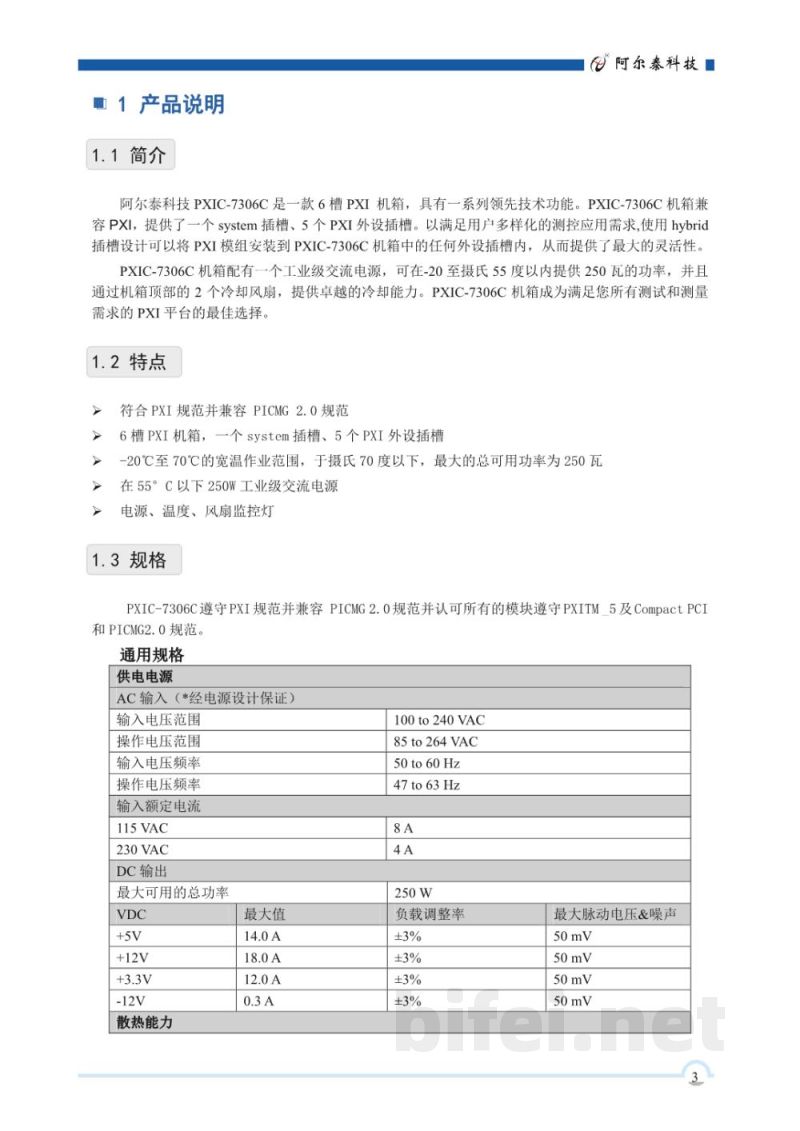

是一款6槽PXI机箱，兼容PXI及PICMG 2.0规范，提供1个系统插槽和5个PXI外设插槽，支持Hybrid插槽设计，可灵活安装PXI模块，适用于多样化测控应用。
机箱配备工业级交流电源，在-20℃至70℃环境范围内可提供最大250W输出功率，并通过顶部双风扇实现高效散热。

1.2 特点
符合PXI规范及PICMG 2.0规范
6槽结构：1个系统插槽 + 5个PXI外设插槽
支持-20℃至70℃宽温工作
最大总功率250W（55℃以下）
工业级交流电源
电源、温度、风扇状态监控指示

1.3 规格
通用规格：
供电电源：AC输入（设计保证）
输入电压范围：100–240VAC
操作电压范围：85–264VAC
输入频率：50–60Hz（操作范围47–63Hz）
输入额定电流：115VAC / 230VAC
DC输出：+5V / +12V / +3.3V / -12V
最大总功率：250W
负载调整率：±3%
最大纹波噪声：50mV

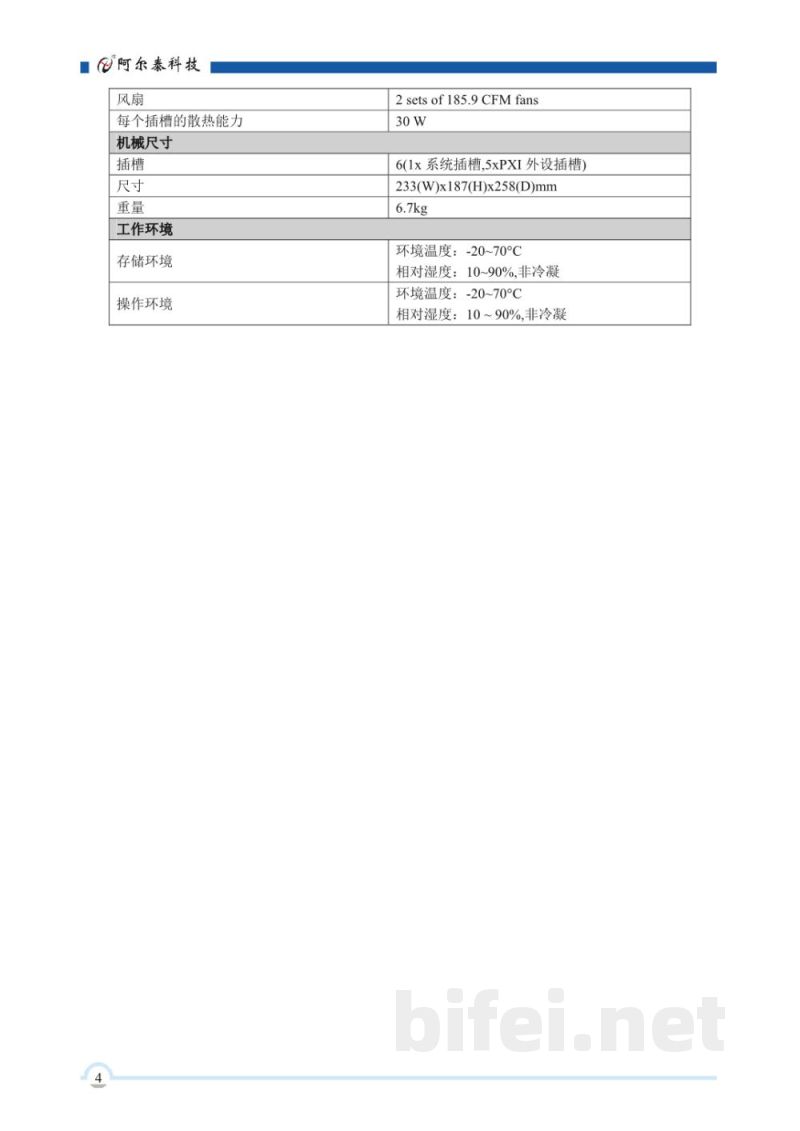

风扇：2组185.9CFM风扇
单槽散热能力：30W

机械尺寸：233(W) × 187(H) × 258(D) mm
重量：6.7kg
插槽数量：6（1系统槽 + 5外设槽）

工作环境：-20℃～70℃
存储环境：-20℃～70℃
相对湿度：10%～90%（非冷凝）

硬件资源及连接器信号定义
包含外形尺寸图、总线拓扑结构及机箱接口说明，用于系统集成与扩展设计参考。

安装说明
3.1 装箱清单：开箱后请核对配件完整性。
3.2 冷却事项：确保风道畅通，避免高温运行。
3.3 硬件安装：
系统控制器安装需在断电状态下进行。
外围模块按插槽规范安装。
系统供电需符合额定电压范围并确保接地良好。
