使用说明书-北京阿尔泰 PXIeC-7309L 9槽PXI Express机箱

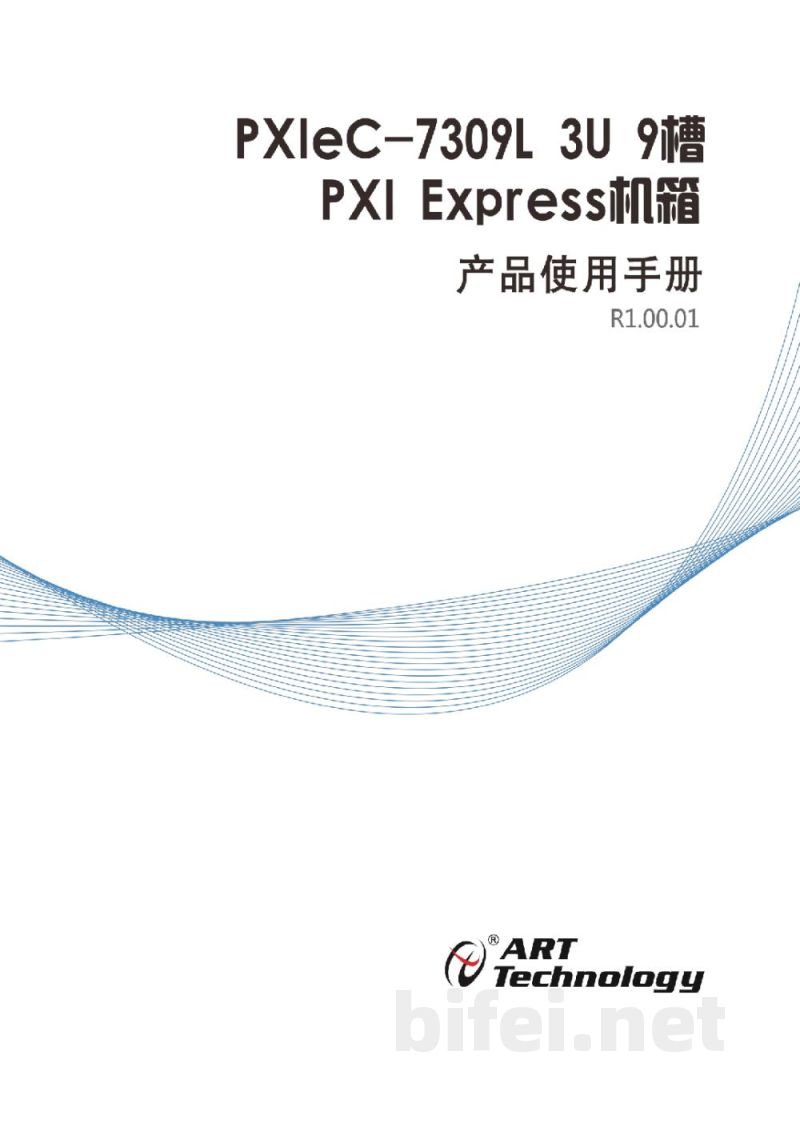

PXIeC-7309L 3U 9槽 PXI Express机箱
产品使用手册 R1.00.01

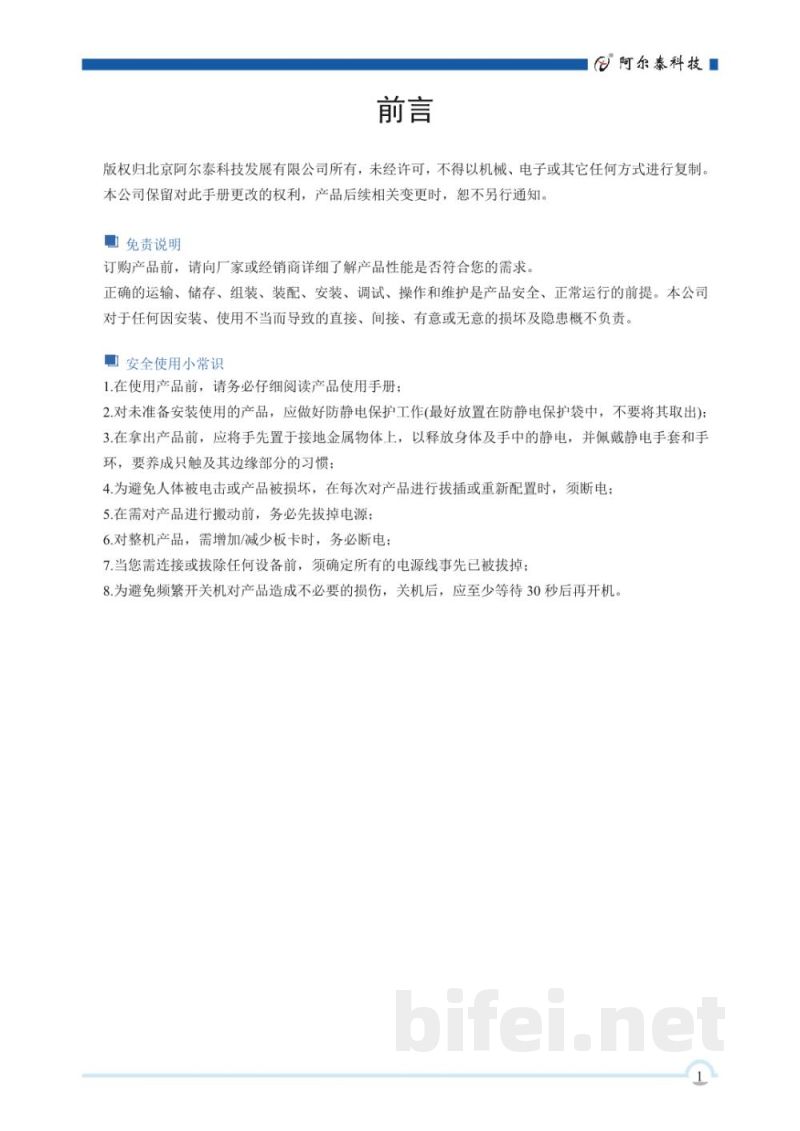

前言
版权归北京阿尔泰科技发展有限公司所有，未经许可，不得以机械、电子或其他任何方式复制。本公司保留对手册进行修改的权利，产品后续变更恕不另行通知。

免责说明
在订购产品前，请向厂家或经销商确认产品性能是否满足需求。正确的运输、存储、安装、调试与维护是产品正常运行的前提。因安装或使用不当造成的任何损坏，本公司概不负责。

安全使用小常识
1. 使用产品前请仔细阅读产品使用手册。
2. 未使用产品应做好防静电保护，建议存放于防静电袋中。
3. 取出产品前请先接触接地金属释放静电，并佩戴防静电手套与手环。
4. 插拔或重新配置产品前必须断电。
5. 搬运产品前必须拔掉电源。
6. 增减板卡时必须断电操作。
7. 连接或拔除设备前确认所有电源已断开。
8. 关机后至少等待30秒再重新开机，以避免损坏设备。

产品说明

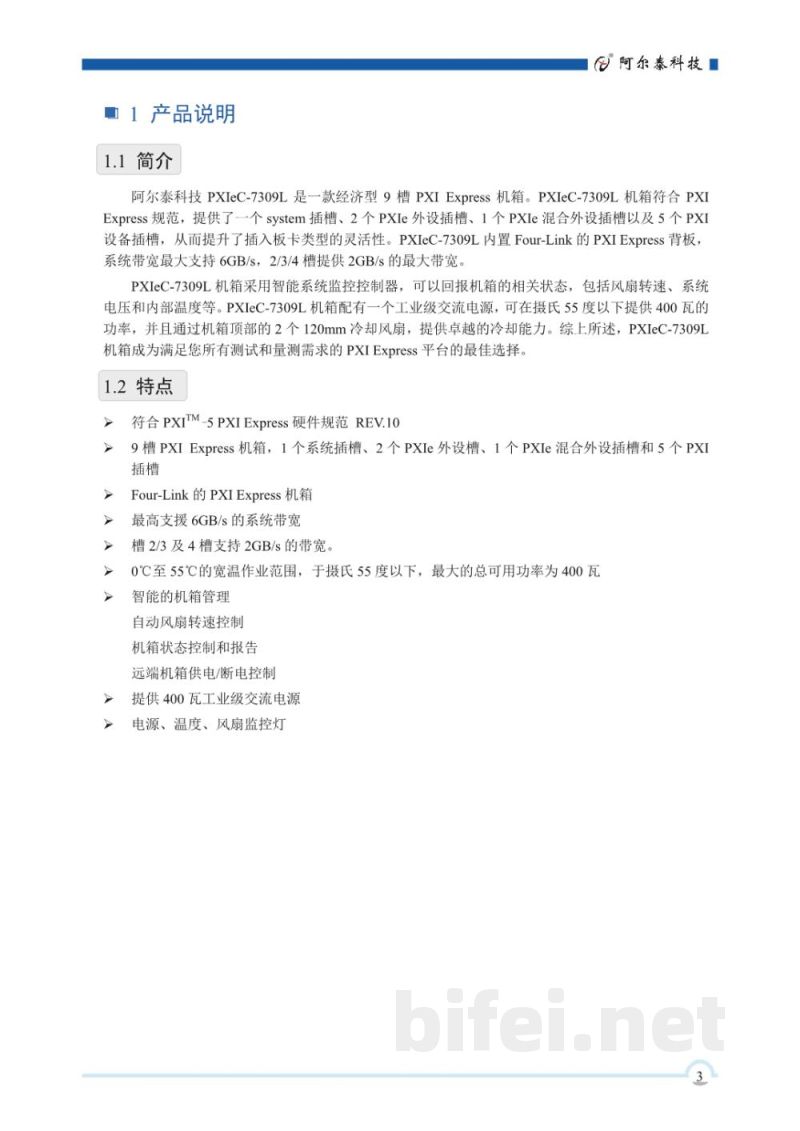

1.1 简介
是一款经济型9槽PXI Express机箱，符合PXI Express规范。机箱提供1个系统插槽、2个PXIe外设插槽、1个PXIe混合外设插槽以及5个PXI外设插槽，提高了板卡兼容性与系统扩展灵活性。
该机箱内置Four-Link PXI Express背板，系统带宽最高可达6GB/s，其中2/3/4槽提供最高2GB/s带宽。机箱配备智能系统监控控制器，可监测风扇转速、系统电压及内部温度等状态。
产品采用工业级交流电源，在0℃至55℃环境下可提供最高400W功率，并通过顶部2个120mm冷却风扇实现高效散热，因此适用于测试与测量等高可靠性应用场景。

1.2 特点
符合PXI Express硬件规范（PXI-5 Rev.1.0）
9槽结构：1个系统插槽 + 2个PXIe外设槽 + 1个PXIe混合外设槽 + 5个PXI外设槽
Four-Link PXI Express机箱架构
系统带宽最高6GB/s
2/3/4槽支持最高2GB/s带宽
0℃～55℃宽温运行能力（55℃以下满功率400W）
智能机箱管理系统
自动风扇转速控制
机箱状态监测与报告功能
远程电源开关控制
工业级400W交流电源
电源、温度、风扇状态指示灯

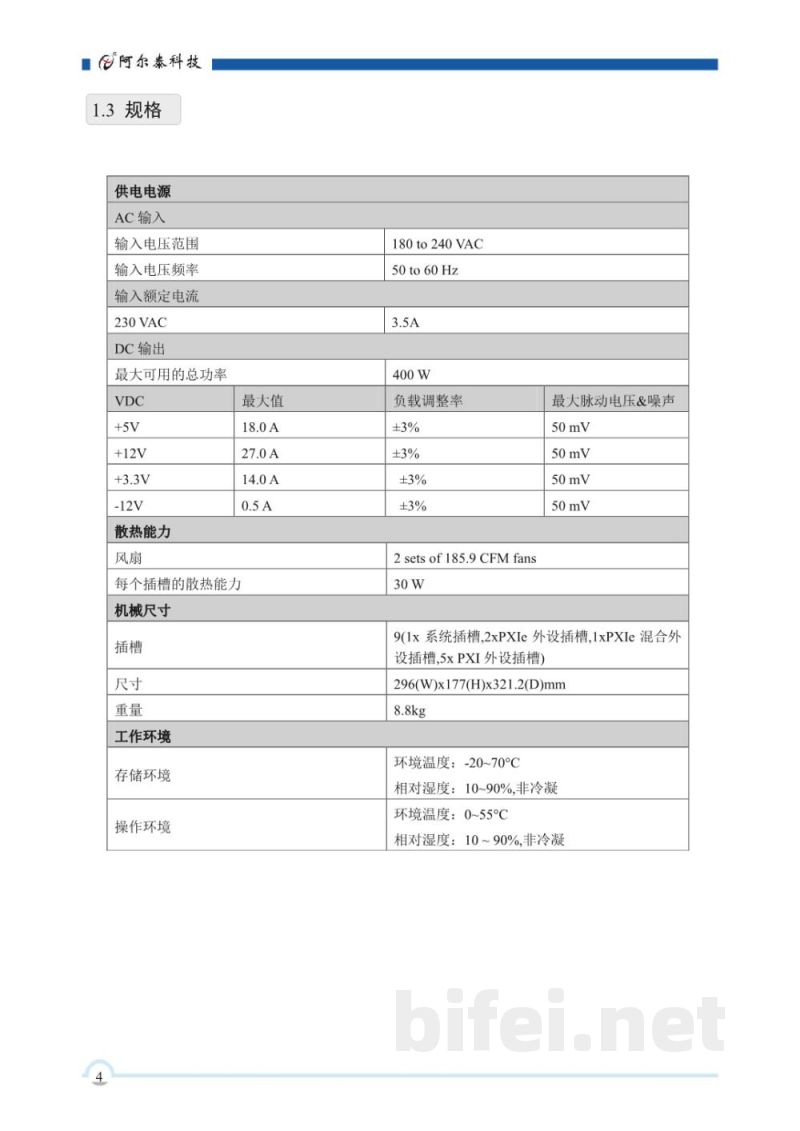

1.3 规格
供电电源：AC输入
输入电压范围：180–240VAC
输入频率：50–60Hz
输入额定电流：3.5A（230VAC）

DC输出：
+5V / +12V / +3.3V / -12V
最大总功率：400W
负载调整率：±3%
最大纹波噪声：50mV

散热系统：
2组185.9 CFM风扇
单槽散热能力：30W

机械规格：
插槽数量：9（含系统槽、PXIe外设槽、混合槽及PXI外设槽）
尺寸：296(W) × 177(H) × 321.2(D) mm
重量：8.8kg

工作环境：
操作温度：0℃～55℃
存储温度：-20℃～70℃
相对湿度：10%～90%（非冷凝）
