PXIeC-7309GN3H-21M
PXI Express机箱
产品使用手册
R1.00.02
ART Technology

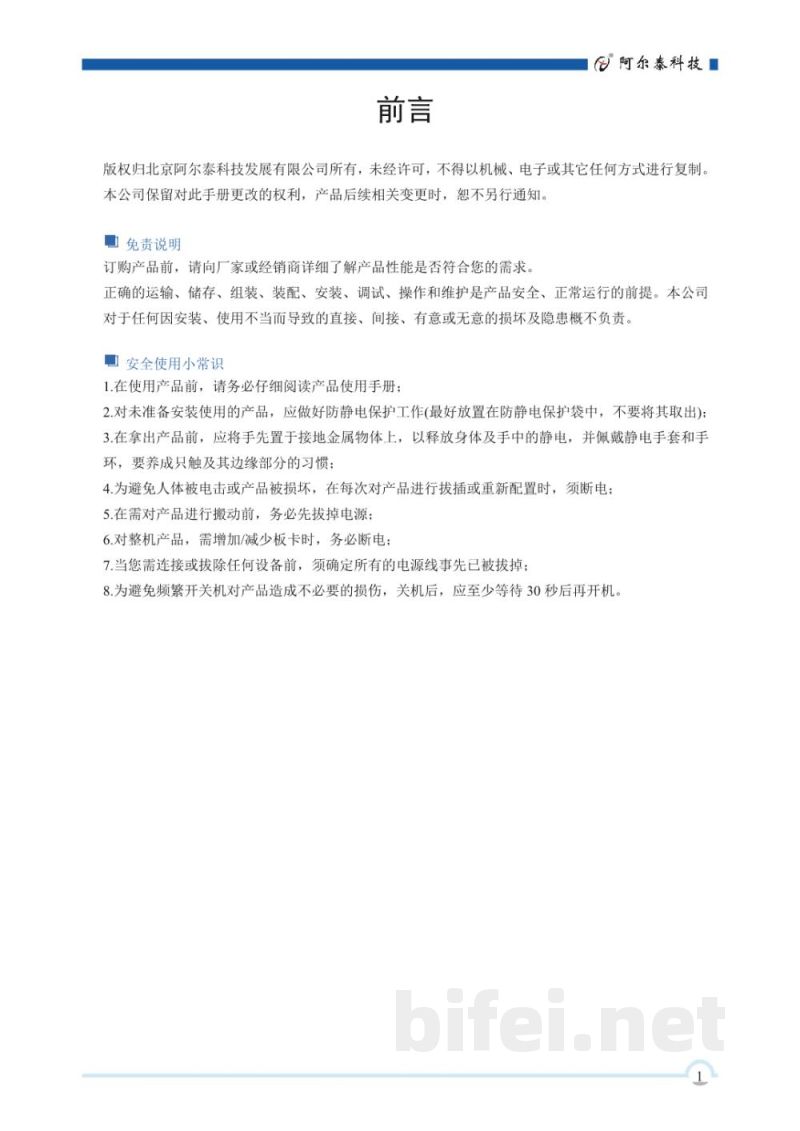

前言
阿尔泰科技
版权归北京阿尔泰科技发展有限公司所有，未经许可，不得以机械、电子或任何方式复制本手册。本公司保留对手册进行修改的权利，产品后续变更恕不另行通知。
免责声明：订购产品前，请向厂家或经销商确认产品性能是否符合需求。正确的运输、储存、安装、调试、操作和维护是产品安全运行的前提。本公司不对因安装或使用不当造成的任何损坏负责。

安全使用小常识：
1. 使用产品前请仔细阅读使用手册；
2. 未安装使用的产品应做好防静电保护；
3. 取用产品前应先接触接地金属释放静电，并佩戴静电手套和手环，避免直接触碰元件；
4. 拔插或重新配置产品时必须断电；
5. 搬动产品前必须断开电源；
6. 整机增减板卡时必须断电；
7. 连接或拔除设备前确保电源线已断开；
8. 关机后至少等待30秒再开机，避免频繁开关机损伤设备。

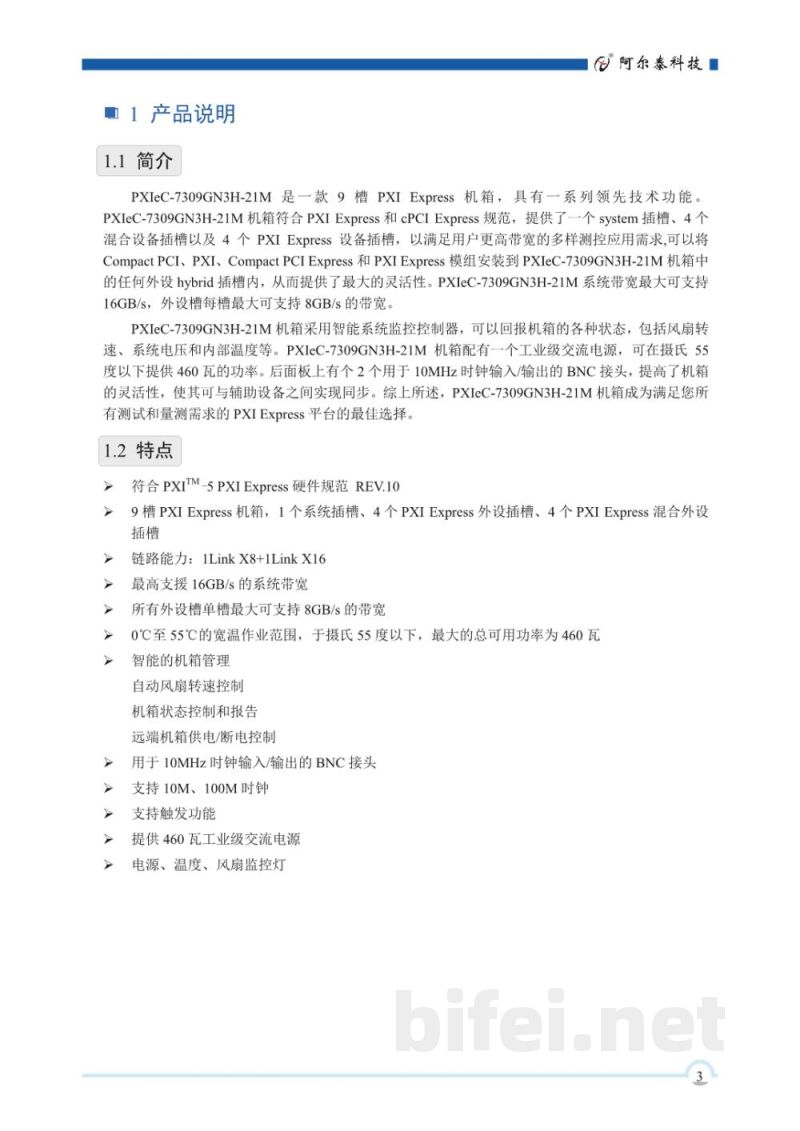

1 产品说明

1.1 简介
PXIeC-7309GN3H-21M是一款9槽PXI Express机箱，符合PXI Express与cPCI Express规范。机箱提供1个系统插槽、4个混合外设插槽以及4个PXI Express外设插槽，可支持CompactPCI、PXI、CompactPCI Express及PXI Express模块安装，具有高度灵活性。系统总带宽最高可达16GB/s，每个外设槽位最大支持8GB/s带宽。机箱配备智能监控控制器，可监测风扇转速、电压及内部温度等状态。配备工业级交流电源，在55℃以下可提供最大460W功率。后面板提供2个10MHz时钟输入/输出BNC接口，支持系统同步与扩展应用。

1.2 特点
符合PXI-5 PXI Express硬件规范REV.1.0
9槽PXI Express机箱（1系统槽 + 4混合外设槽 + 4PXI Express外设槽）
链路能力：1 Link X8 + 1 Link X16
系统带宽最高16GB/s
单槽最大带宽8GB/s
工作温度范围0℃~55℃
最大总功率460W（55℃以下）
智能机箱管理：风扇自动调速
机箱状态监控与报告
远程电源控制功能
支持10MHz时钟输入/输出BNC接口
支持10M/100M时钟与触发功能
工业级460W交流电源
电源、温度、风扇状态指示

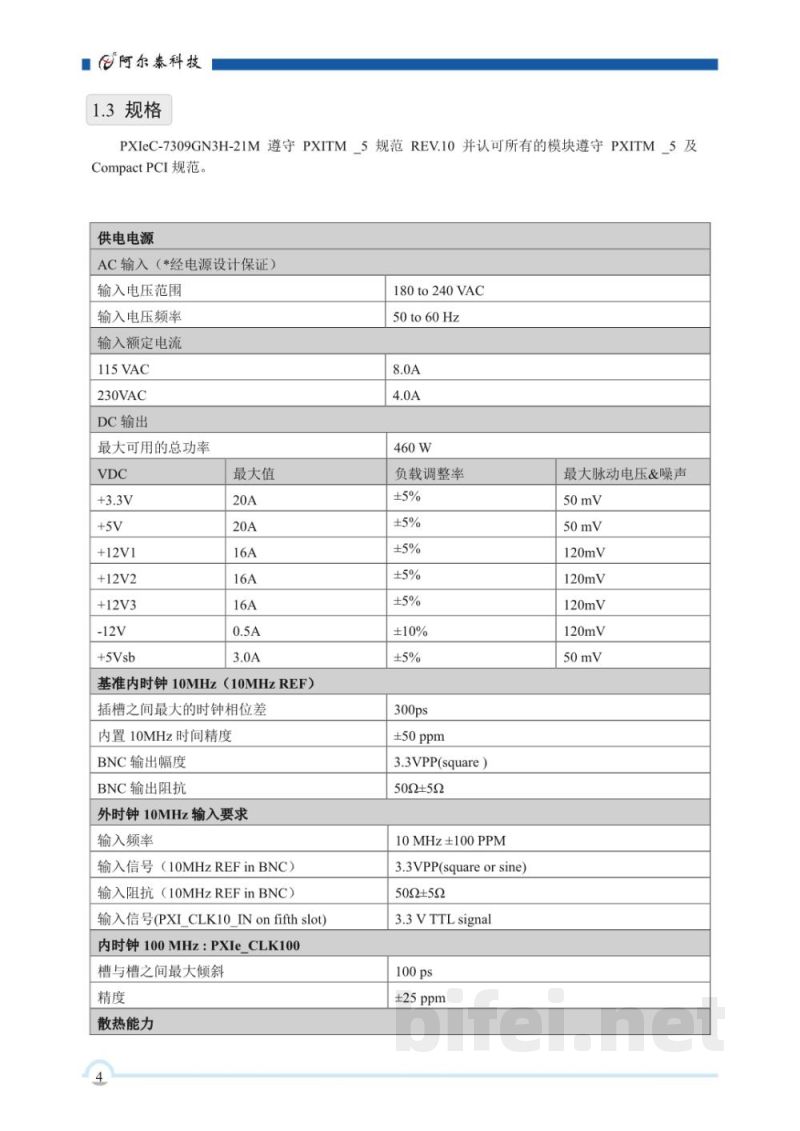

1.3 规格
电源输入（AC输入）
输入电压范围：115VAC / 230VAC
输入频率：以电源设计为准
输入电流：20A / 16A（不同输入模式）

DC输出：
+3.3V：最大20A
+5V：最大20A
+12V：最大16A（多路）
-12V：0.5A
+5VSB：3.0A

系统时钟：10MHz参考时钟（10MHz REF）
