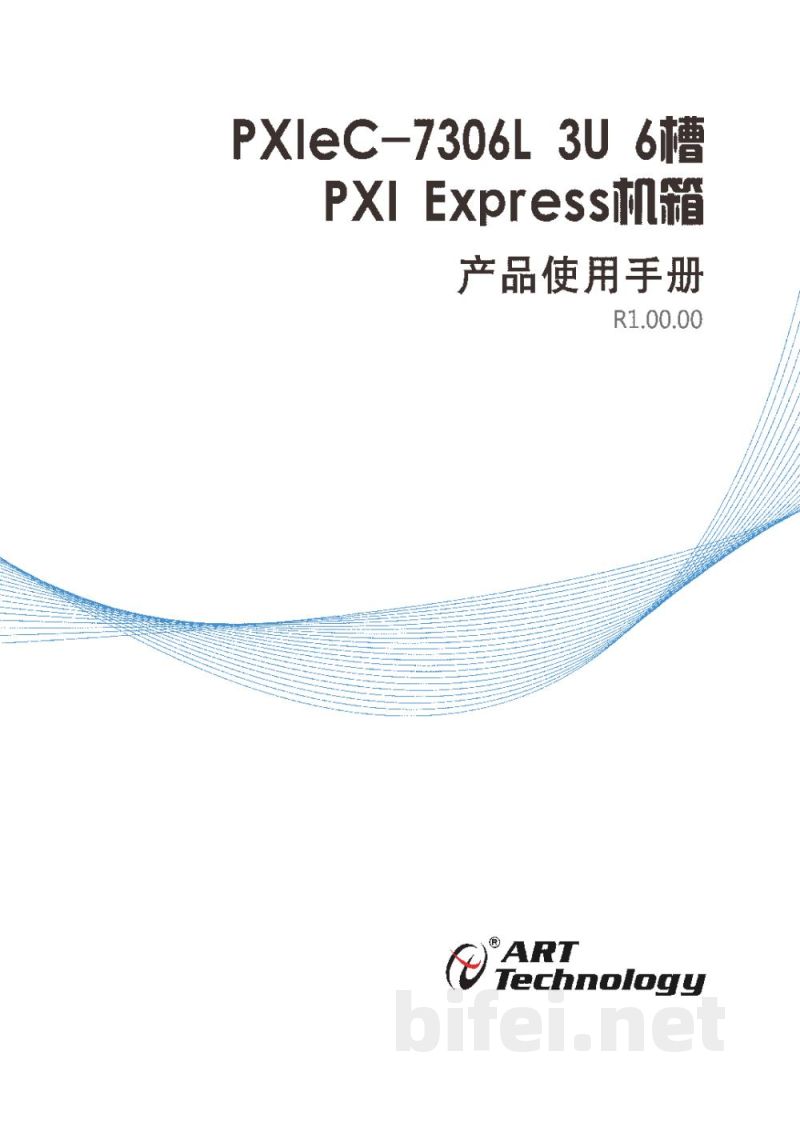

PXIe Express机箱产品使用手册 R1.00.00

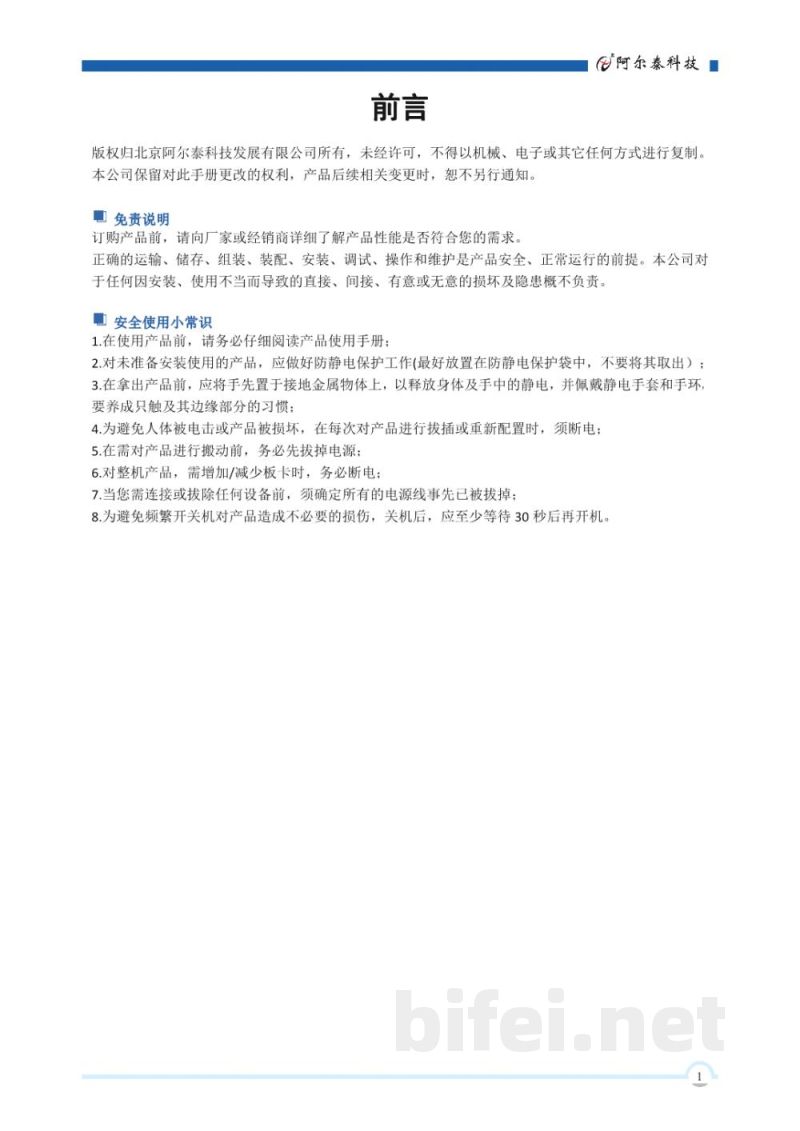

前言
阿尔泰科技
版权所有：北京阿尔泰科技发展有限公司。未经许可，不得以机械、电子或其他任何方式复制本手册。本公司保留对手册进行修改的权利，产品后续变更恕不另行通知。

免责说明
订购产品前，请向厂家或经销商详细了解产品性能是否符合需求。正确的运输、储存、组装、安装、调试、操作和维护是产品安全运行的前提。本公司对因安装或使用不当造成的直接或间接损失不承担责任。

安全使用小常识
1. 使用产品前请仔细阅读使用手册。
2. 未安装使用的产品应做好防静电保护，建议存放在防静电袋中。
3. 取用产品前应先接触接地金属物体释放静电，并佩戴静电手套和手环，仅触碰板卡边缘。
4. 为避免电击或损坏产品，插拔或重新配置时必须断电。
5. 搬动产品前务必断开电源。
6. 增减板卡时必须断电操作。
7. 连接或拔除设备前确认所有电源线已断开。
8. 关机后至少等待30秒再重新开机，以避免频繁开关机造成损伤。

1 产品说明

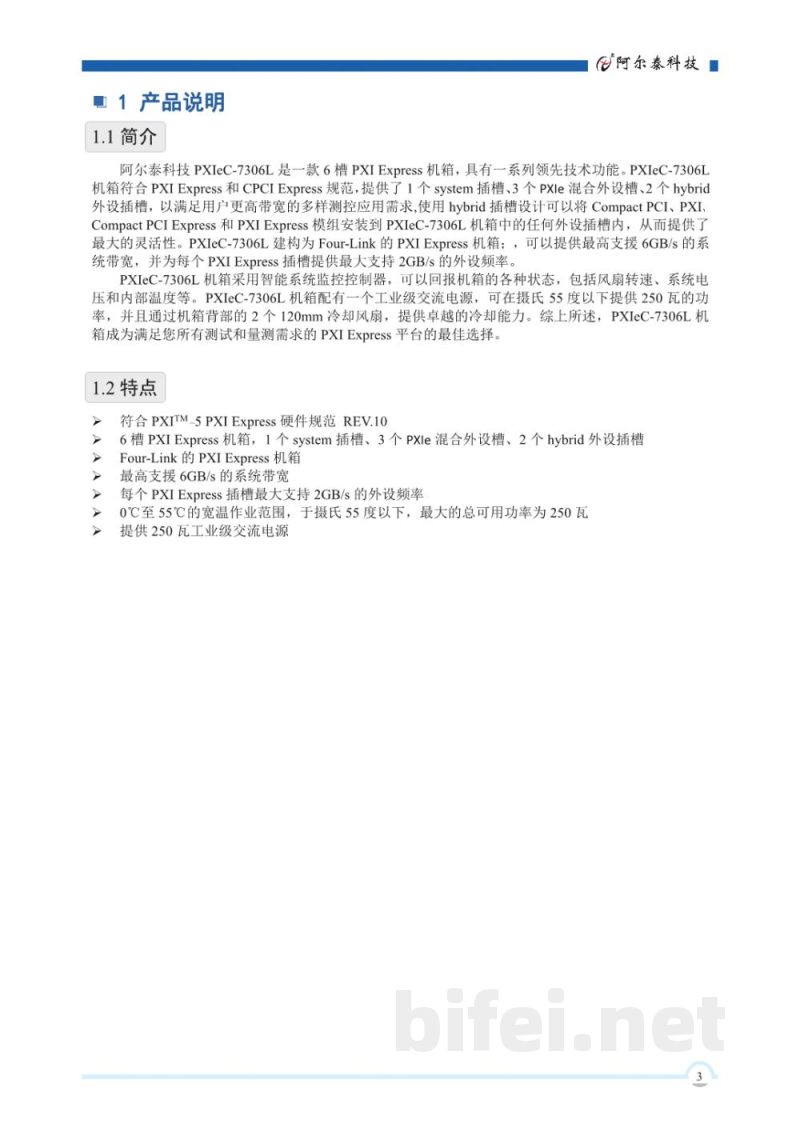

1.1 简介
PXIeC-7306L是一款6槽PXI Express机箱，符合PXI Express与CPCI Express规范，提供1个系统插槽、3个PXI Express混合外设槽、2个Hybrid外设插槽，可兼容CompactPCI、PXI、CompactPCI Express及PXI Express模块，具有高度扩展灵活性。
该机箱采用Four-Link PXI Express架构，系统总带宽最高可达6GB/s，每个PXI Express插槽最大外设带宽为2GB/s。
机箱配备智能系统监控控制器，可监测风扇转速、系统电压及内部温度等状态。
采用工业级交流电源，在55℃以下可提供250W功率，并通过背部双120mm风扇实现高效散热，是高性能测试与测量平台的理想选择。

1.2 特点
符合PXI-5 PXI Express硬件规范REV.1.0
6槽PXI Express机箱（1个系统插槽、3个PXI Express混合外设槽、2个Hybrid外设槽）
Four-Link PXI Express架构
系统带宽最高6GB/s
单插槽外设带宽最高2GB/s
工作温度范围0℃至55℃
最大总功率250W（55℃以下）
工业级AC电源供电设计

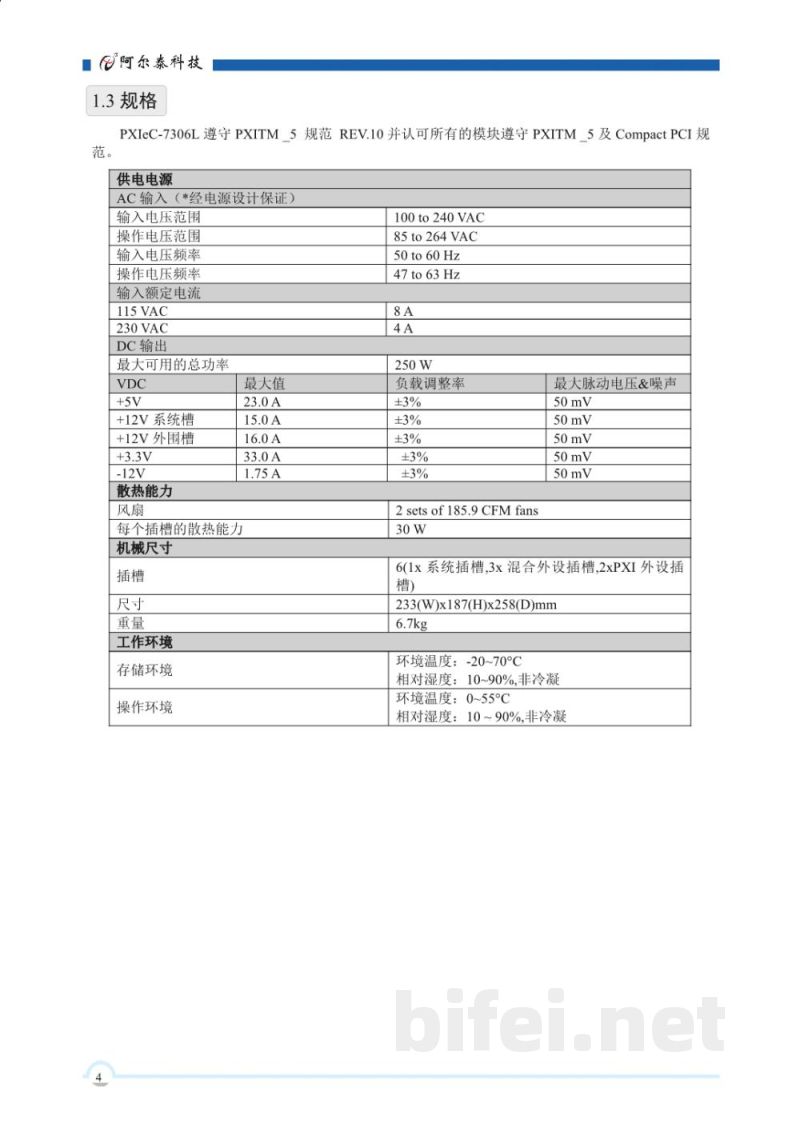

1.3 规格
供电电源：AC输入（设计保证）
输入电压范围：85~264VAC
输入电压频率：47~63Hz
额定频率：50~60Hz
输入额定电流：115VAC / 230VAC
DC输出：+5V、+12V（系统槽/外设槽）、+3.3V、-12V
最大总功率：250W
负载调整率：±3%（各输出）
最大脉动电压与噪声：50mV
风扇：2组120mm风扇
每插槽散热能力：30W

机械尺寸：233(W) x 187(H) x 258(D) mm
重量：6.7kg

工作环境：环境温度 -2℃（原文截断）
