使用说明书-波尔 CCM-220VAC-P2250-1.5-S 高压电容充电电源 (4U 可选配高压电容）

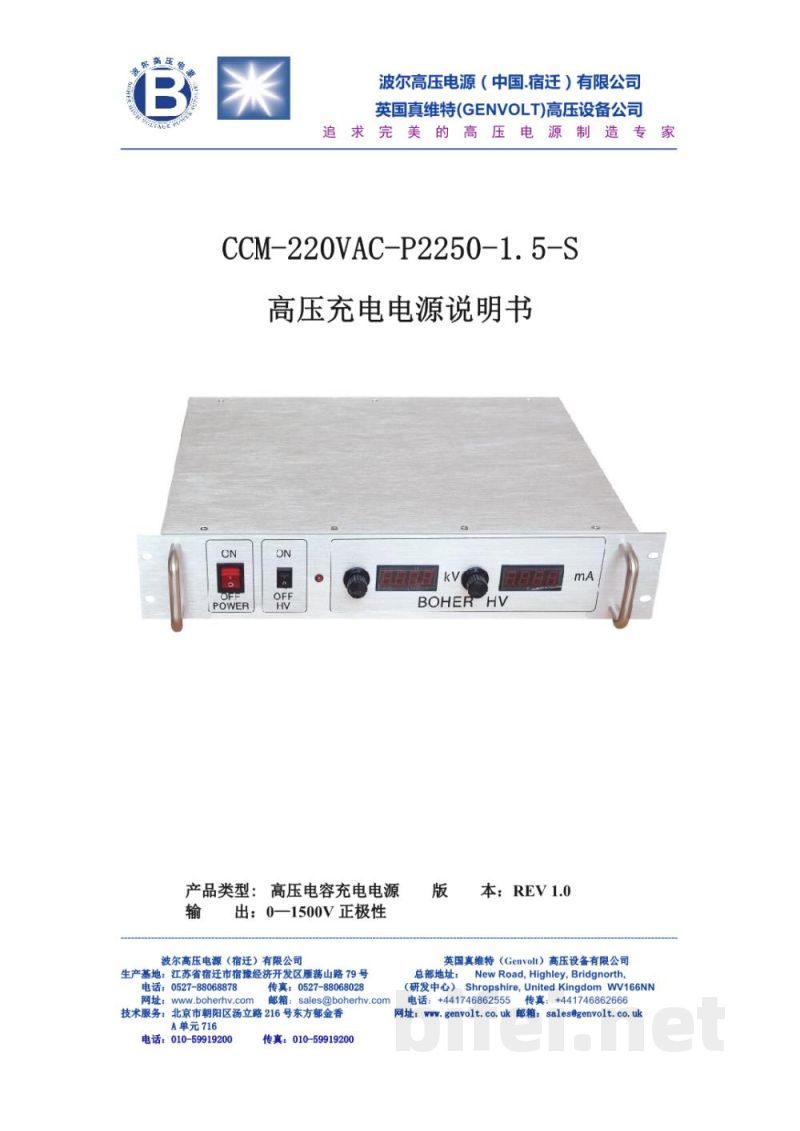

CCM-220VAC-P2250-1.5-S 高压充电电源说明书

波尔高压电源（中国·宿迁）有限公司 / 英国真维特（GENVOLT）高压设备公司
版本：REV1.0

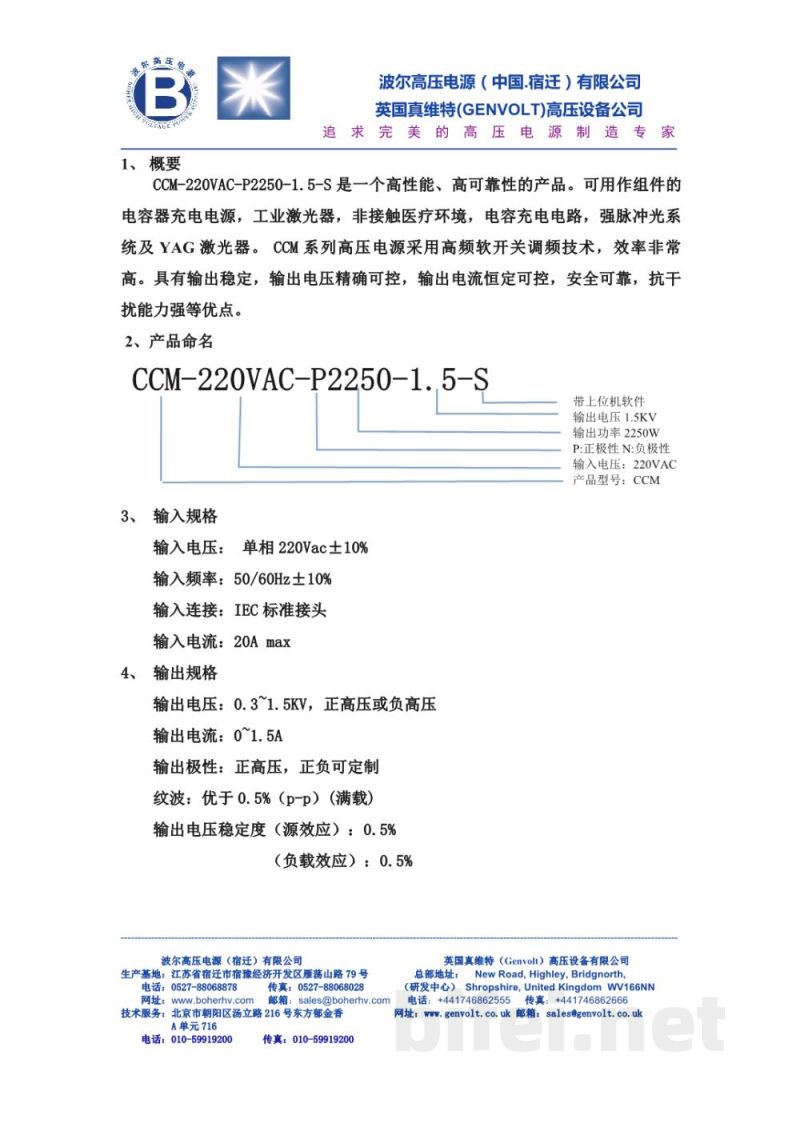

产品概述
CCM-220VAC-P2250-1.5-S是一款高性能、高可靠性的高压电容充电电源，适用于工业电容充电电路、工业激光器、非接触医疗环境、强脉冲光系统及YAG激光器等应用场景。产品采用高频软开关调频技术，具有高效率、输出稳定、电压精确可控、电流恒定可控、抗干扰能力强等特点。

产品型号
CCM-220VAC-P2250-1.5-S

输入规格
输入电压：单相220VAC ±10%
输入频率：50/60Hz ±10%
输入接口：IEC标准接头
输入电流：最大20A

输出规格
输出电压：0.3～1.5kV（正或负高压可选/定制）
输出电流：0～1.5A
输出极性：正高压（可定制正负极性）
纹波：优于0.5%（p-p，满载）
电压稳定度（源效应）：0.5%
负载效应：0.5%
输出功率：2250W
输出电压等级标注：1.5kV
输入电压标识：220VAC

性能参数

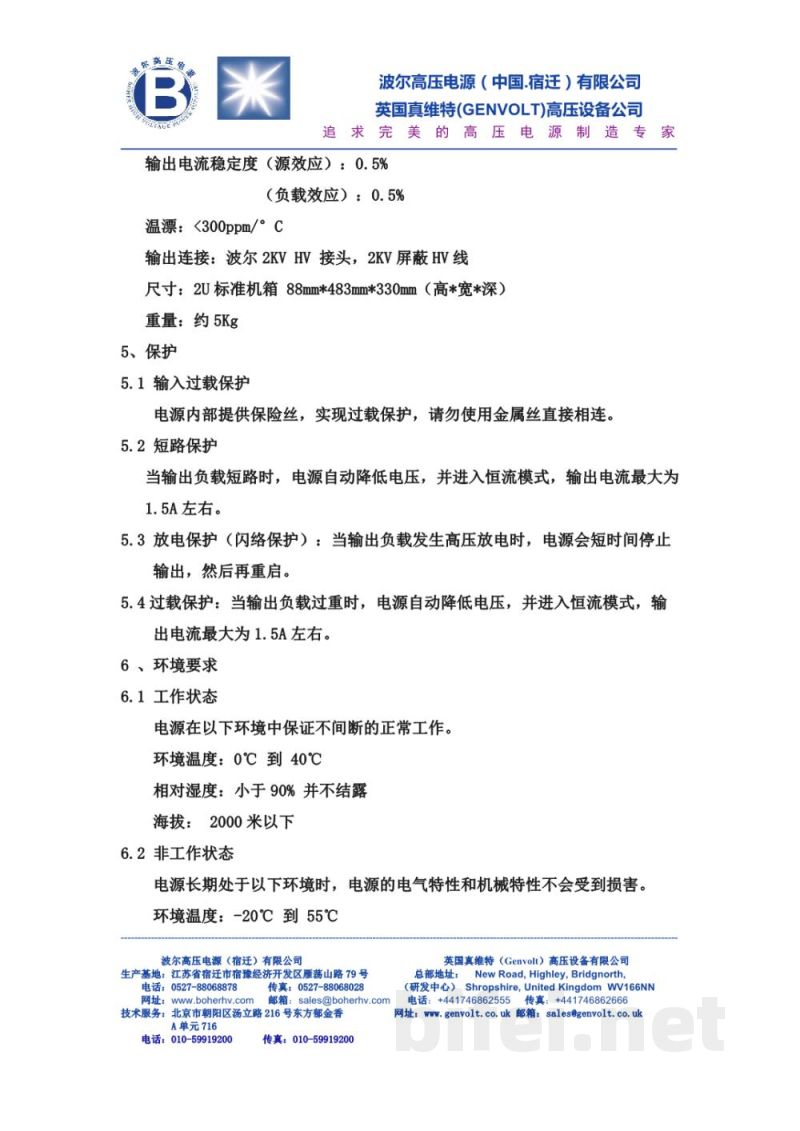

输出电流稳定度（源效应/负载效应）：0.5%
温漂：<300ppm/°C

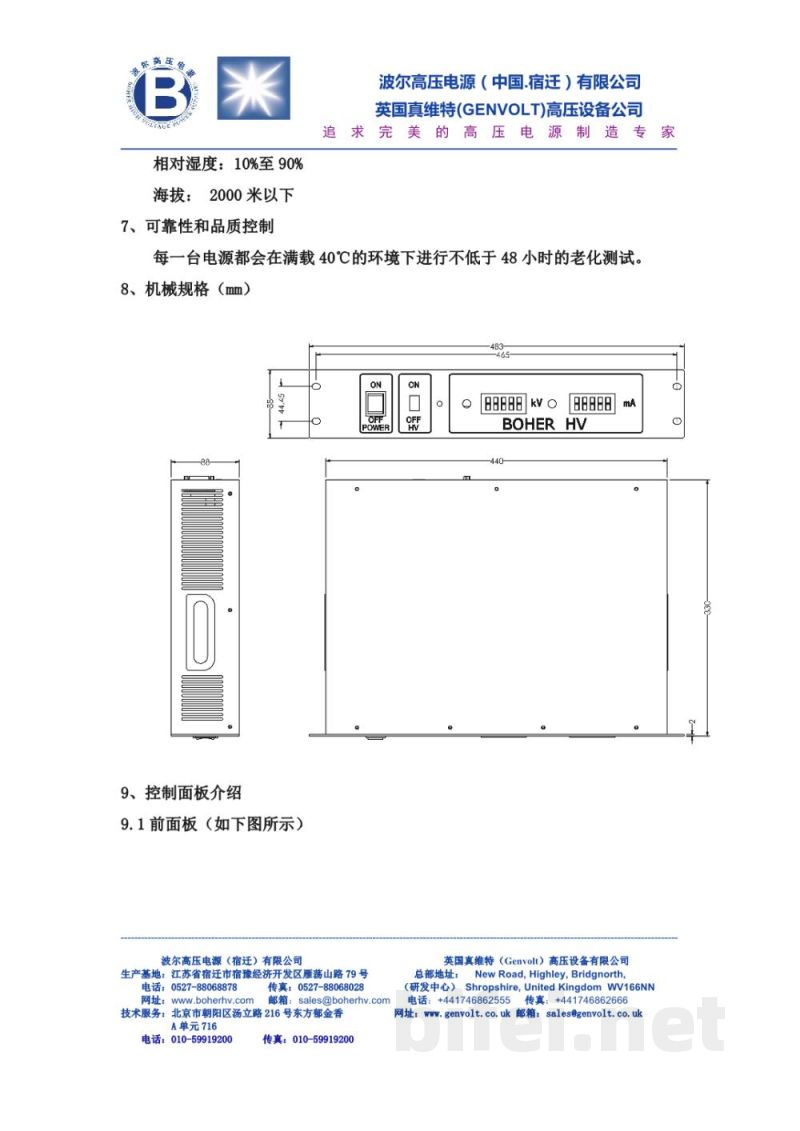

机械结构
输出连接：波尔2kV HV接头，2kV屏蔽高压线
机箱尺寸：2U标准机箱，88mm × 483mm × 330mm（高×宽×深）
重量：约5kg

保护功能
输入过载保护：内部保险丝保护，禁止使用金属丝替代
短路保护：输出短路时自动降压并进入恒流模式，最大电流约1.5A
放电保护（闪络保护）：发生高压放电时自动暂停输出并重启
过载保护：负载过重时自动降压并进入恒流模式

环境要求
工作环境：温度0℃～40℃，湿度＜90%（不结露），海拔＜2000m
非工作环境：温度-20℃～55℃
