使用说明书-波尔 CCH-3kV-20A 60kW电容充电电源 +冷却模块+光纤远程控制

CCH·MODULES 高功率电容充电电源机柜使用说明

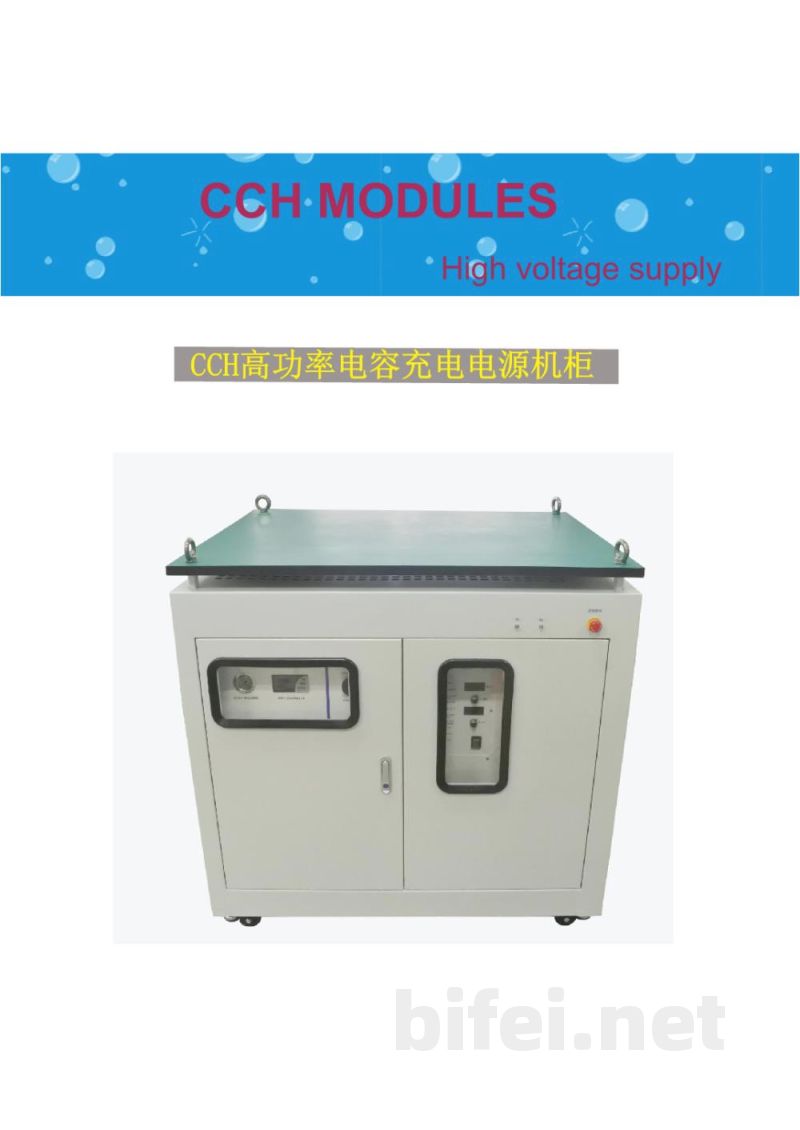

一、产品概述
机柜由高压电源和冷水机组成，内部冷却水路与供电回路已在出厂前连接完成。用户仅需接入主电源并合上断路器即可正常使用。

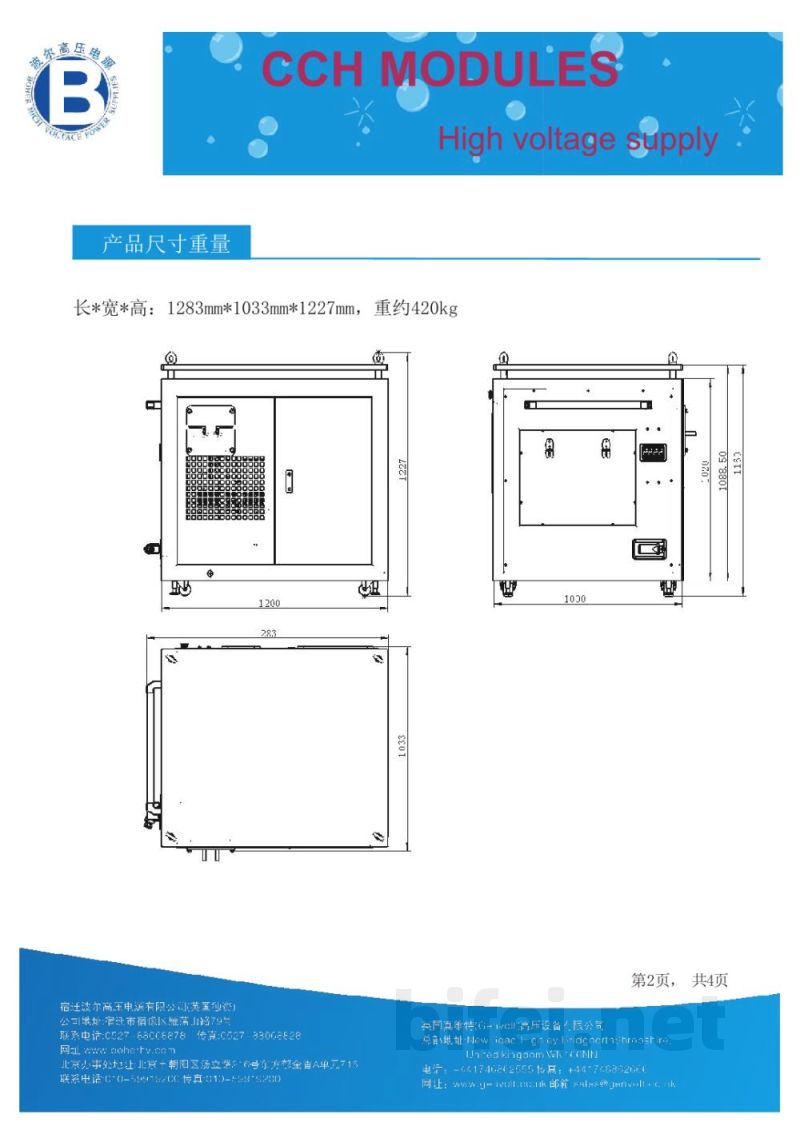

二、产品尺寸与重量
长×宽×高：1283mm×1033mm×1227mm
重量：约420kg

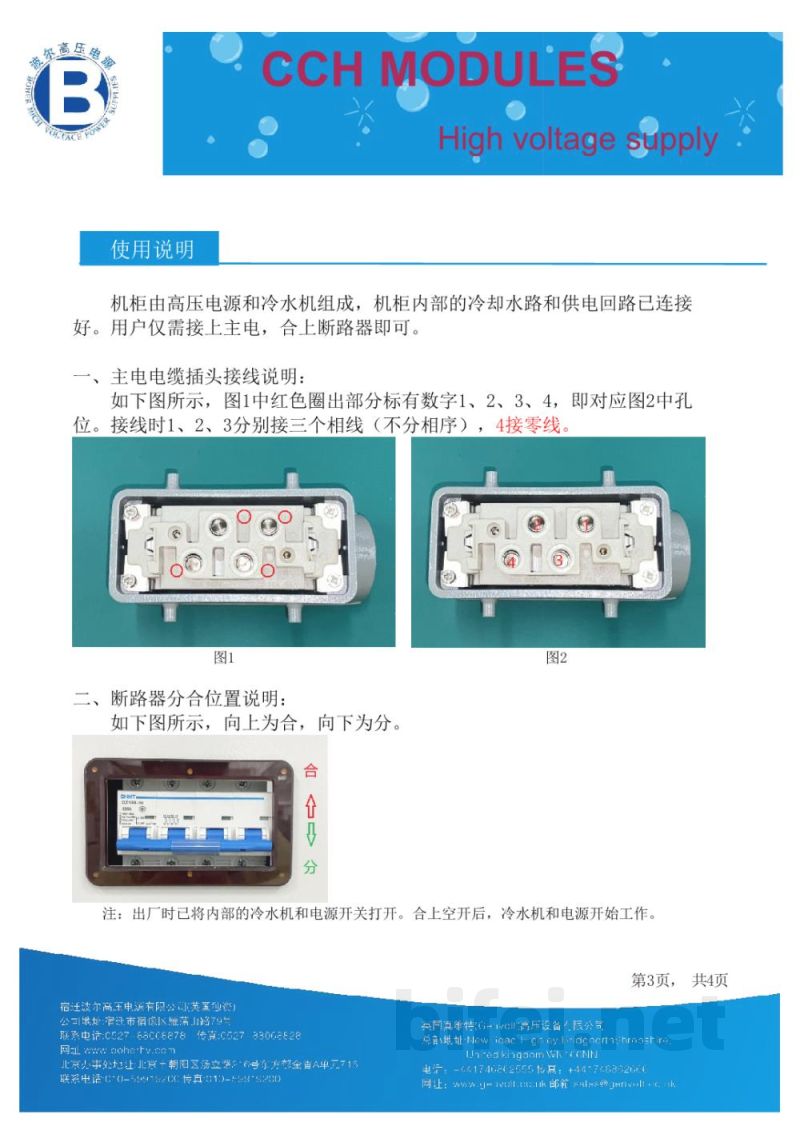

三、主电电缆接线说明
主电插头对应编号1、2、3、4：
1、2、3分别接三相相线（不分相序）
4接零线

四、断路器操作说明
断路器向上为合闸状态，向下为分闸状态。
出厂时冷水机与电源开关已开启，合上空开后设备即可运行。

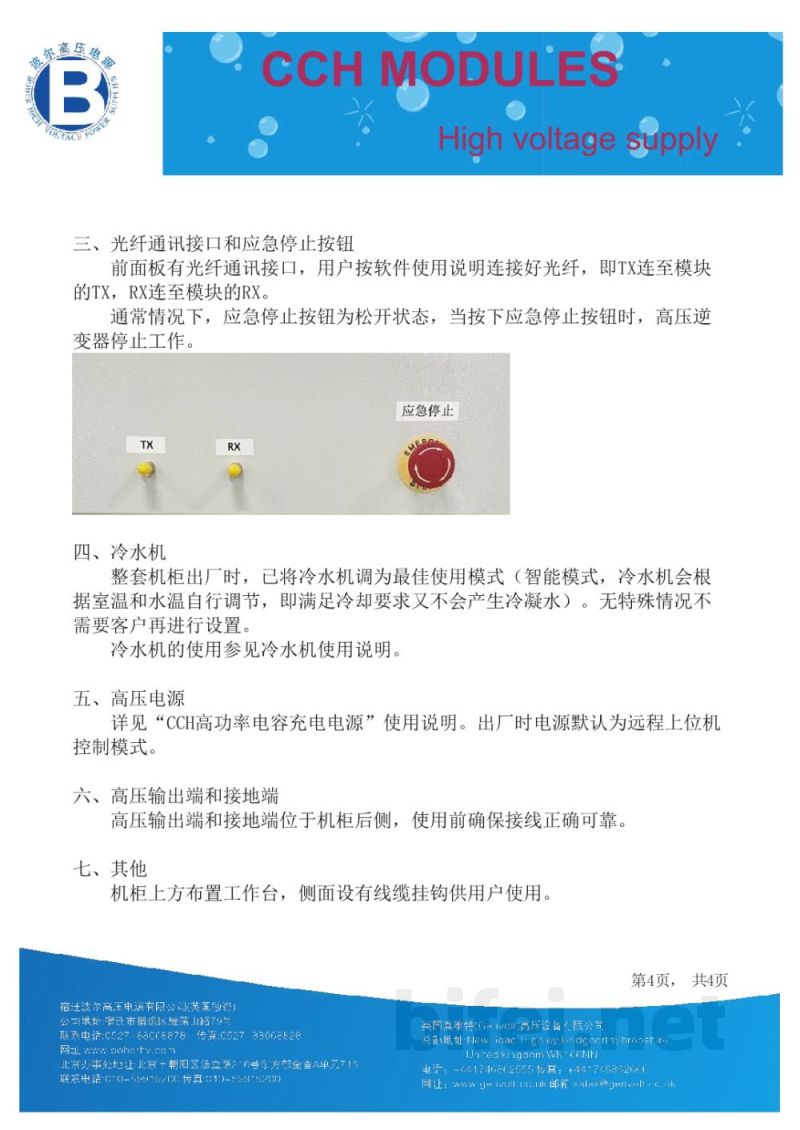

五、光纤通讯接口说明
前面板设有光纤通讯接口，按照软件说明连接：TX连接模块TX，RX连接模块RX。

六、应急停止功能
应急停止按钮默认处于松开状态。按下后，高压逆变器立即停止工作。

七、冷水机说明
整套机柜出厂已设置为智能运行模式，冷水机可根据环境温度与水温自动调节，在满足散热需求的同时避免冷凝水产生。一般情况下无需重新设置。具体操作参见冷水机使用说明。

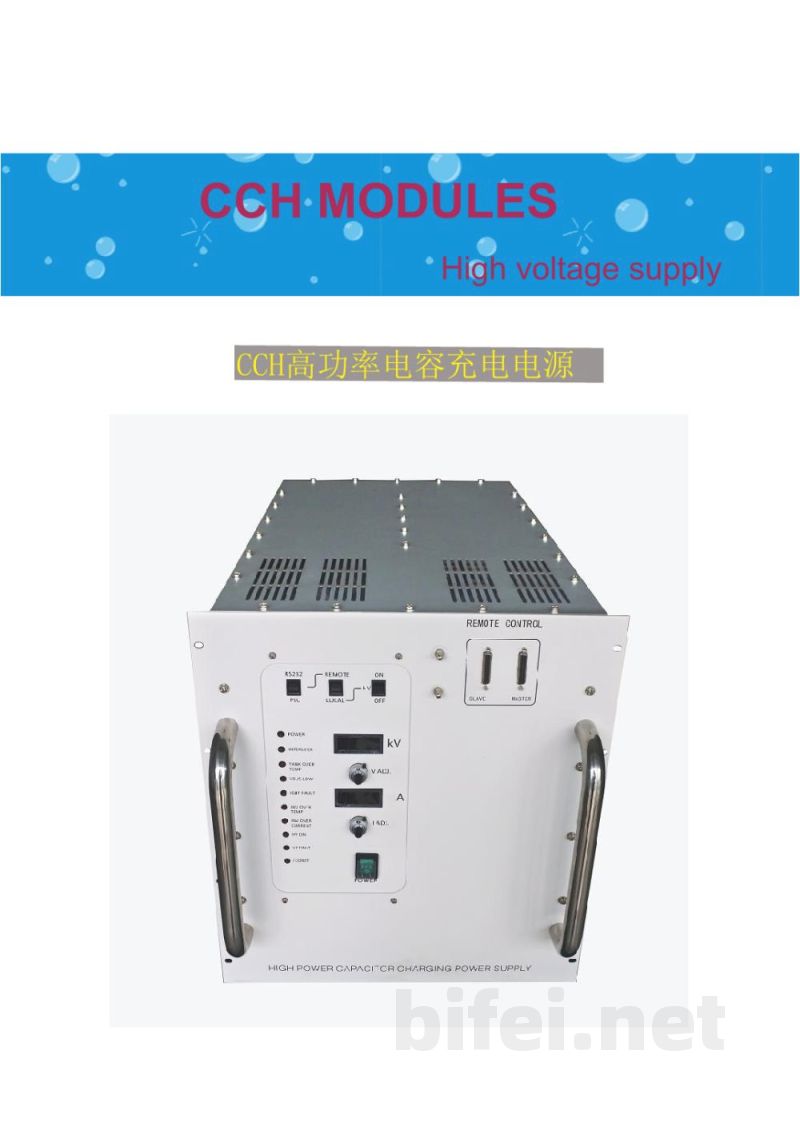

八、高压电源说明
详见“CCH高功率电容充电电源”使用说明，出厂默认工作模式为远程上位机控制。

九、高压输出端与接地端
高压输出端与接地端位于机柜后侧，使用前需确保接线正确且连接可靠。

十、其他结构说明
机柜上方设有工作台，侧面配有线缆挂钩，便于用户使用与布线。
