使用说明书-波尔 XTC02 X射线管老练电源 ±100kV 1mA

XTC02使用说明书

波尔高压电源（中国·宿迁）有限公司 与 英国真维特（GENVOLT）高压设备公司，致力于高压电源设备研发与制造。

一、公司信息

生产基地：江苏省宿迁市宿豫经济开发区雁荔山路79号
电话：0527-88068878
传真：0527-88068028
网址：boherhv.com
邮箱：sales@boherhv.com

技术服务中心：北京市朝阳区汤立路216号东方都金香A单元716
电话/传真：010-59919200


总部地址：New Road, Highley, Bridgnorth, Shropshire, United Kingdom WV16 6NN
电话：+44 1746 862555
传真：+44 1746 862666
网址：genvolt.co.uk
邮箱：sales@genvol.co.uk

二、电源说明

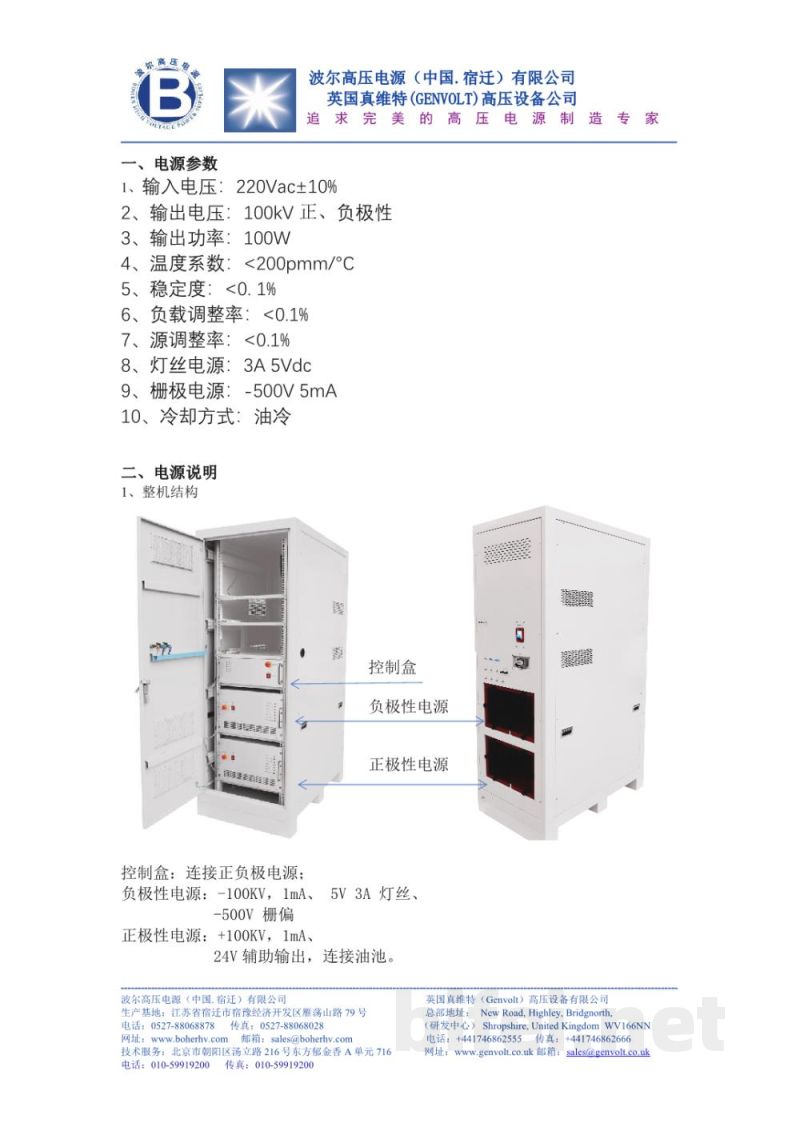

1. 整机结构
系统由控制盒、负极性电源与正极性电源组成：
- 控制盒：连接正负极电源并进行控制
- 负极性电源：-100kV，1mA，-500V栅偏
- 正极性电源：+100kV，1mA，5V/3A灯丝，24V辅助输出，连接油池

2. 电源参数
输入电压：220Vac ±10%
输出电压：100kV 正/负极性
输出功率：100W
温度系数：<200 ppm/℃
稳定度：<0.1%
负载调整率：<0.1%
源调整率：<0.1%
灯丝电源：3A 5Vdc
栅极电源：-500V 5mA
冷却方式：油冷

三、结构与面板说明
1. 机柜框架图尺寸标注：2000、1190、700（单位未标明）

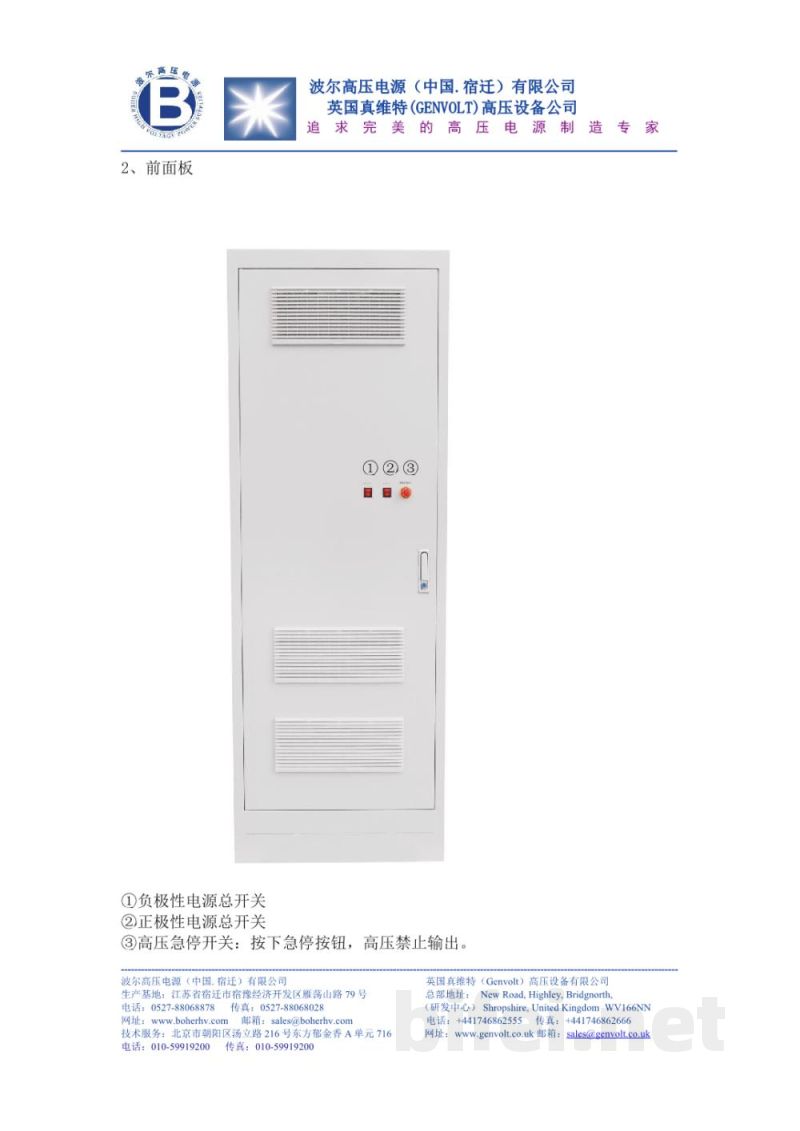

2. 前面板
- ① 负极性电源总开关
- ② 正极性电源总开关
- ③ 高压急停开关：按下急停按钮（后续说明缺失）

四、设备展示说明

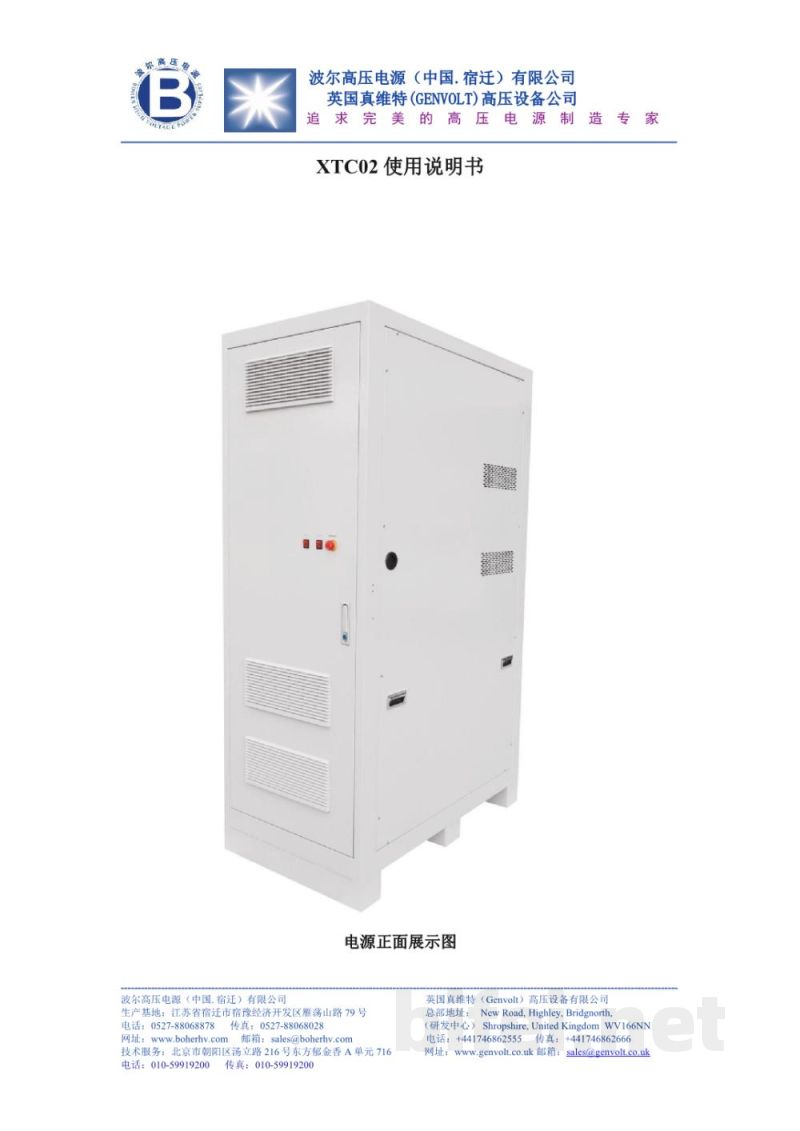

- 电源正面展示图

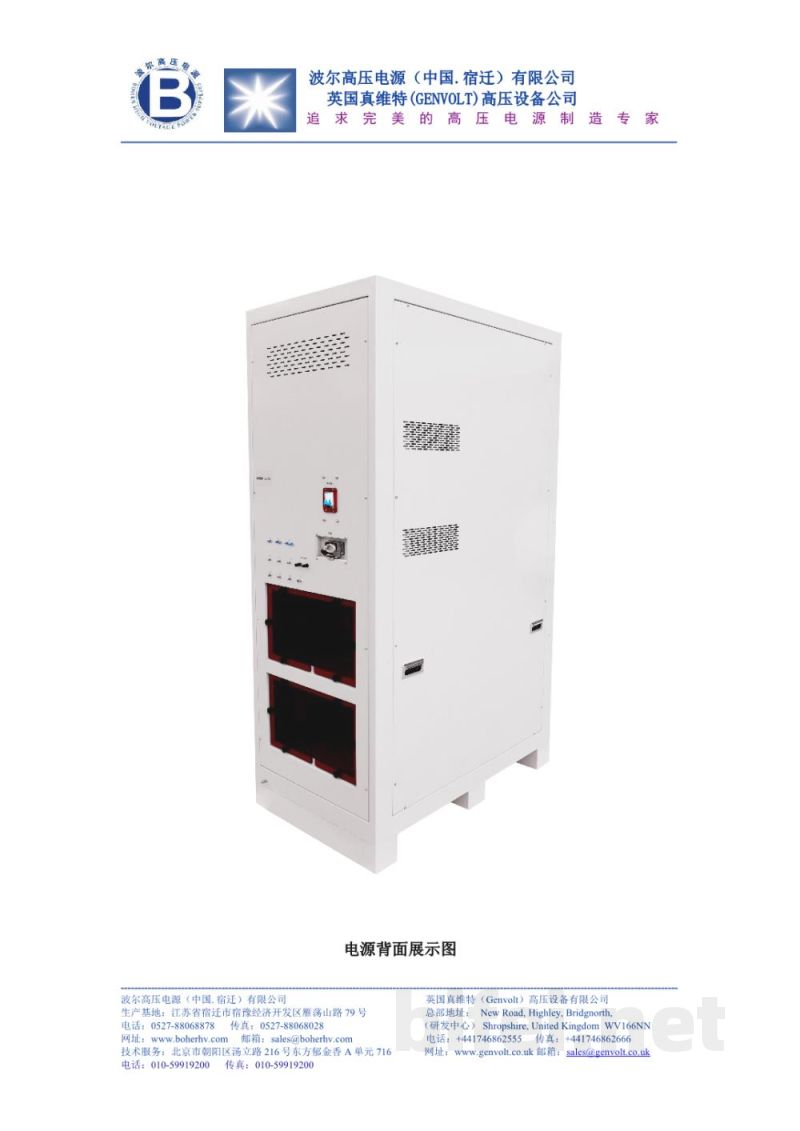

- 电源背面展示图

（说明：图示中包含设备结构与接口布局信息）
