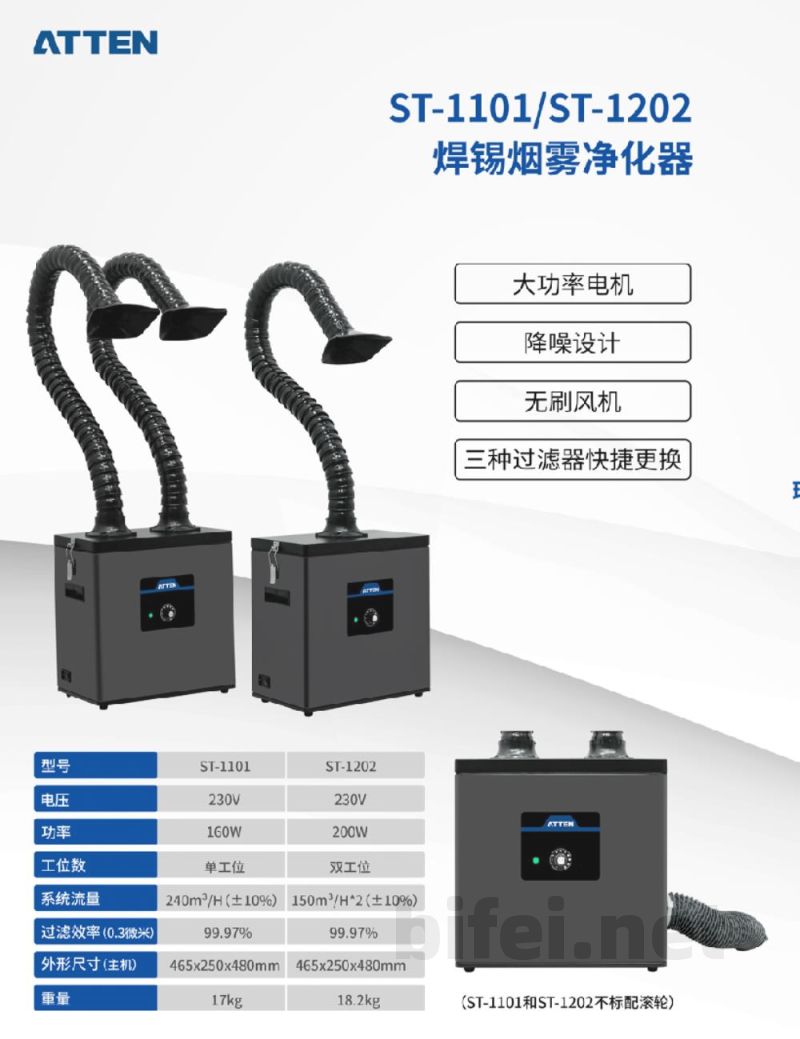

安泰信 焊锡烟雾净化器 ST-1101/ST-1101D/ST-1202/ST-1202D - 使用说明书

ATTEN 烟雾净化器产品说明

产品型号：ST-1101D / ST-1202D

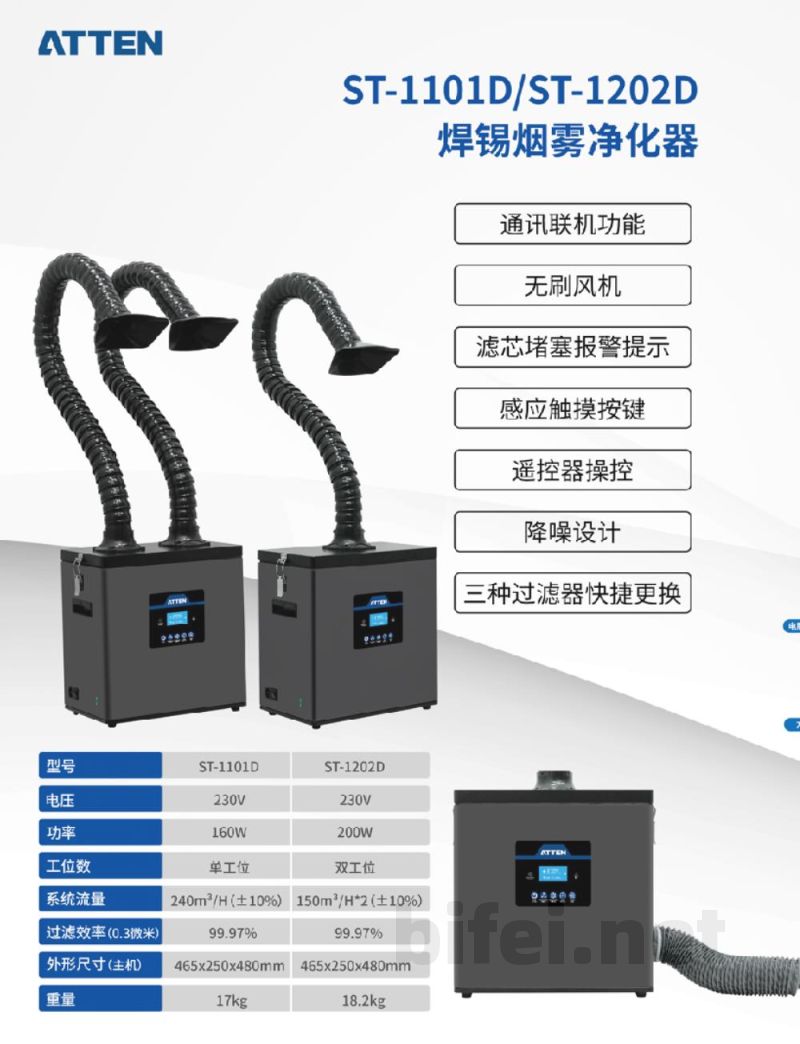

一、产品参数
ST-1101D（单工位）
电压：230V
功率：160W
系统流量：240m³/H（±10%）
过滤效率：99.97%（0.3微米）
外形尺寸：465×250×480mm
重量：17kg

ST-1202D（双工位）
电压：230V
功率：200W
系统流量：150m³/H ×2（±10%）
过滤效率：99.97%（0.3微米）
外形尺寸：465×250×480mm
重量：18.2kg

二、产品特点
1. 大功率无刷风机设计，运行稳定耐用。
2. 降噪结构设计，降低工作噪音。
3. 三种过滤器系统，支持快速更换。
4. 滤芯堵塞报警提示功能。
5. 感应触摸按键与遥控器双控制方式。
6. 支持通讯联机功能，可与焊接设备同步控制。

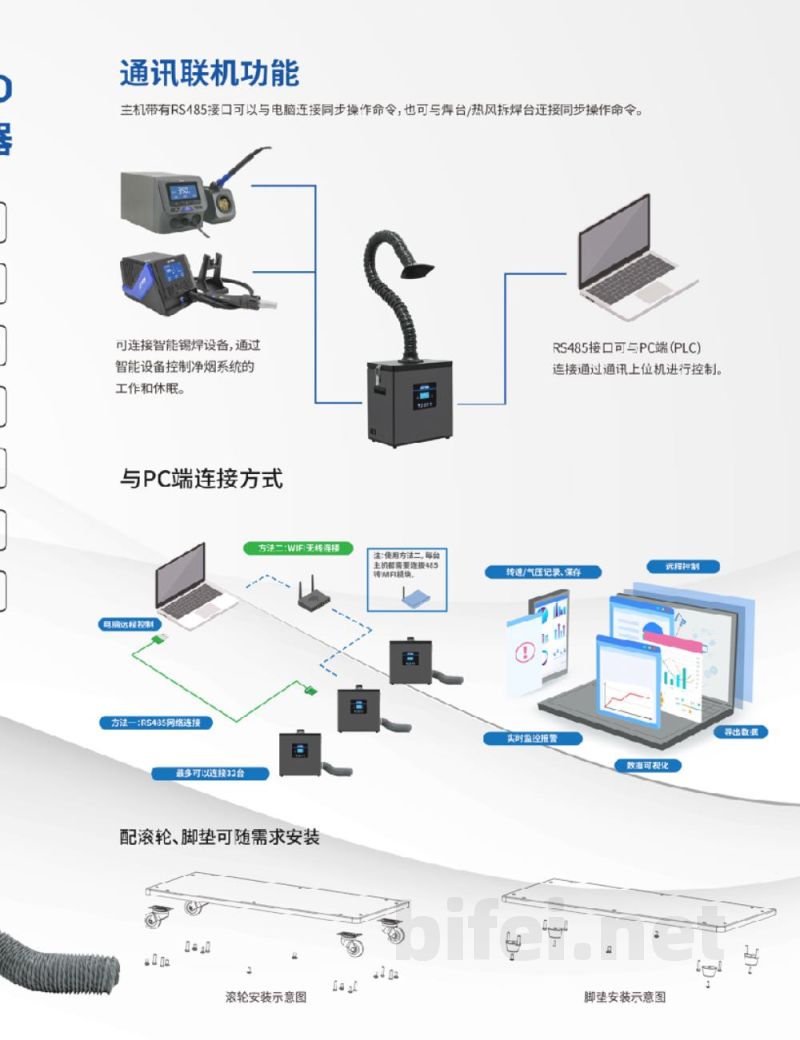

三、通讯与控制功能
1. RS485接口：可连接PC或PLC，通过上位机实现控制与监控。
2. 支持与电脑同步操作命令，实现智能控制。
3. 可与智能焊接设备联动，实现工作与休眠控制。
4. 支持数据记录、转速/气压监控、报警信息管理及远程控制。
5. 支持WIFI无线连接及网络控制方式。
6. 支持最多32台设备组网控制。

四、安装说明
1. 可选配滚轮与脚垫，根据需求安装。
2. 使用RS485转接模块与电脑或PLC连接。

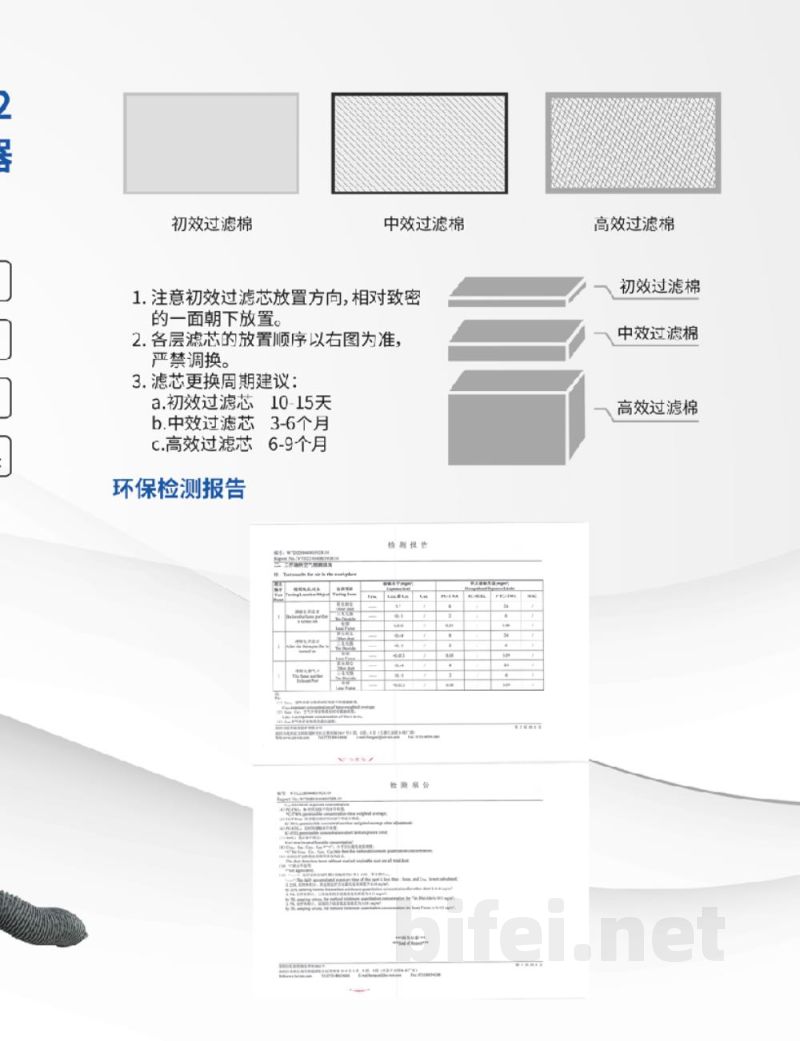

五、滤芯结构与更换说明
滤芯结构：初效过滤棉 / 中效过滤棉 / 高效过滤棉

安装注意事项：
1. 初效滤芯安装时需注意方向，较致密一面朝下。
2. 各层滤芯必须按正确顺序安装，禁止调换。

滤芯更换周期建议：
初效滤芯：10–15天
中效滤芯：3–6个月
高效滤芯：6–9个月

六、其他说明
ST-1101与ST-1202标准版本不标配滚轮。
设备适用于电子焊接烟雾净化及工业环保处理场景。
