安泰信 经济型二合一维修系统 AT8586 - 使用说明书

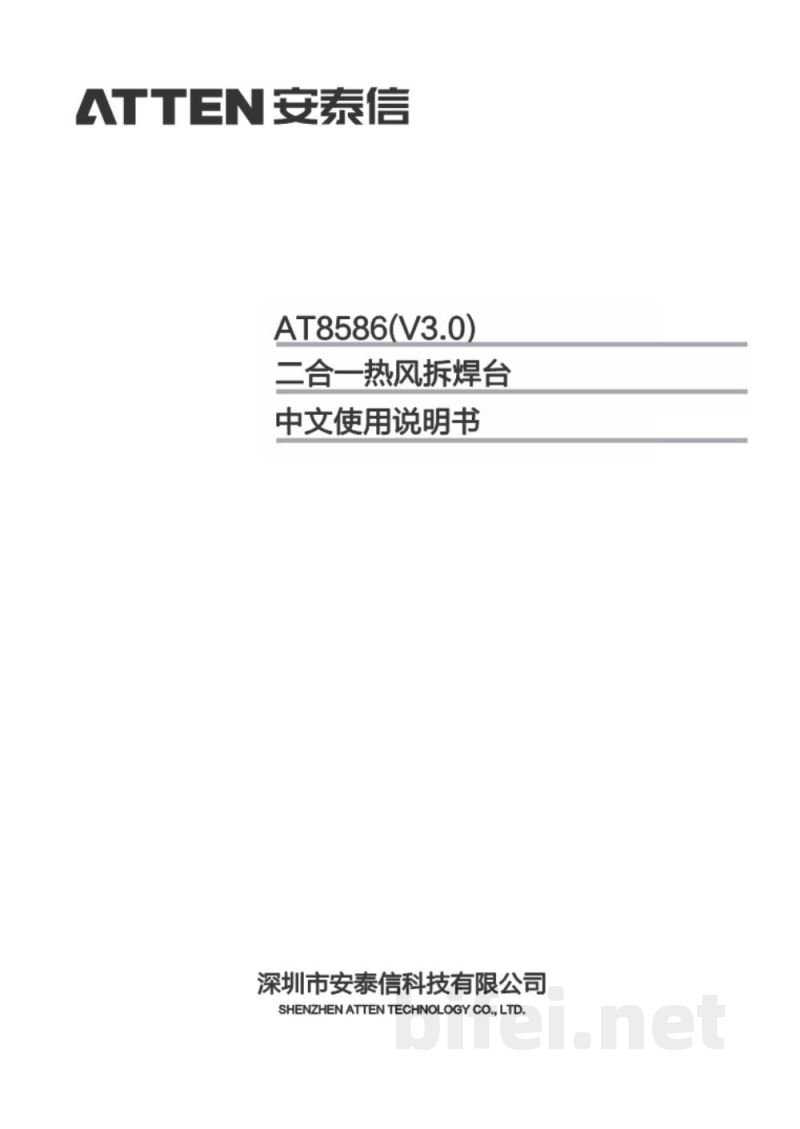

ATTEN AT8586(V3.0) 二合一热风拆焊台使用说明书

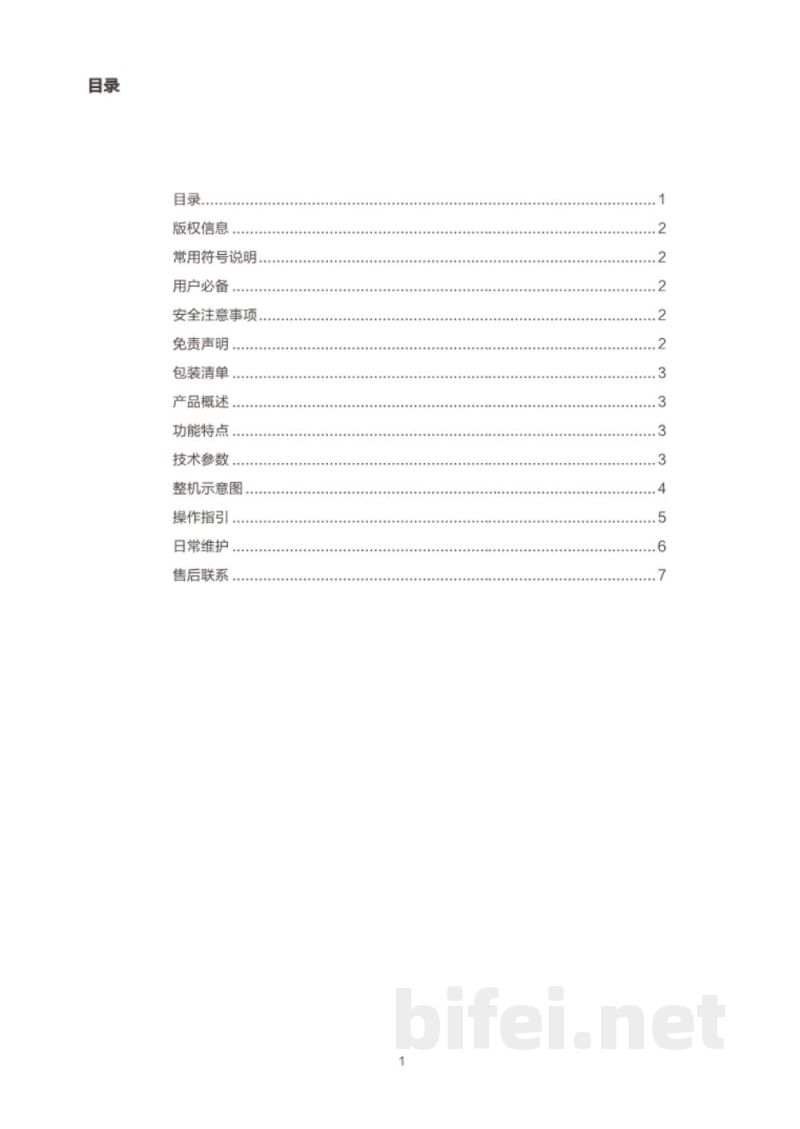

一、目录
版权信息
常用符号说明
用户必备
安全注意事项
免责声明
包装清单
产品概述
功能特点
技术参数

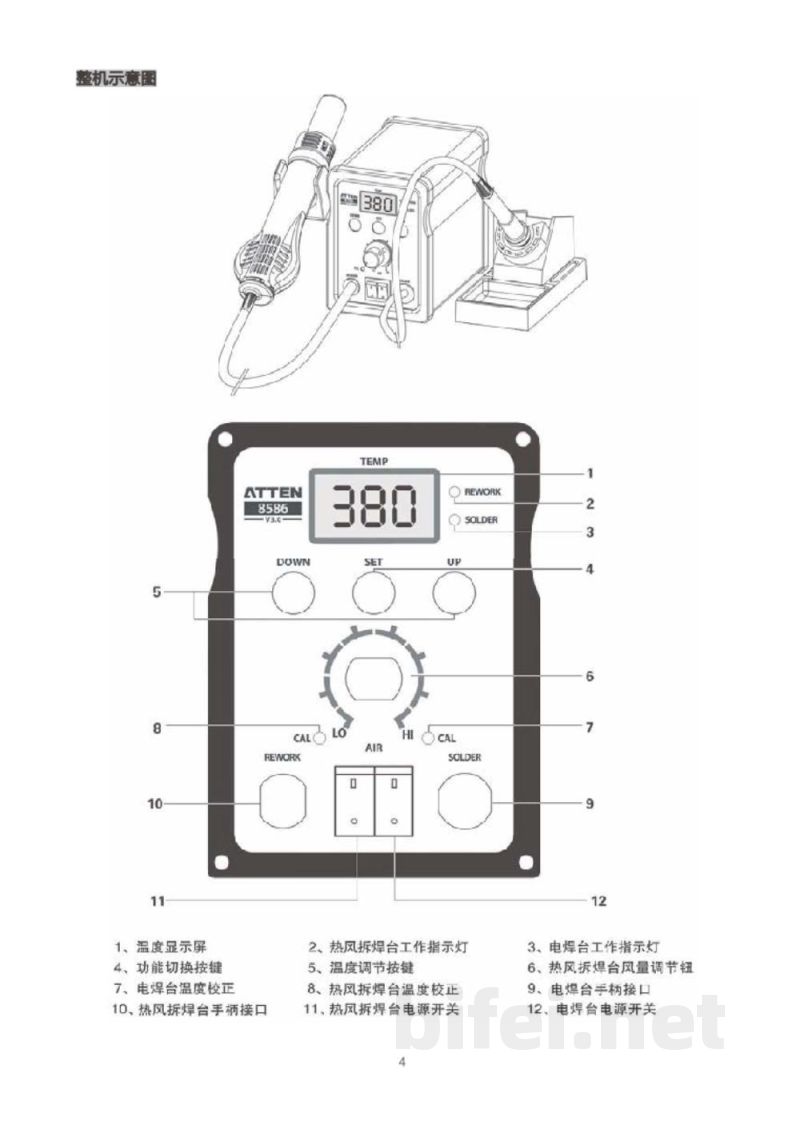

整机示意图
操作指引
日常维护
售后联系

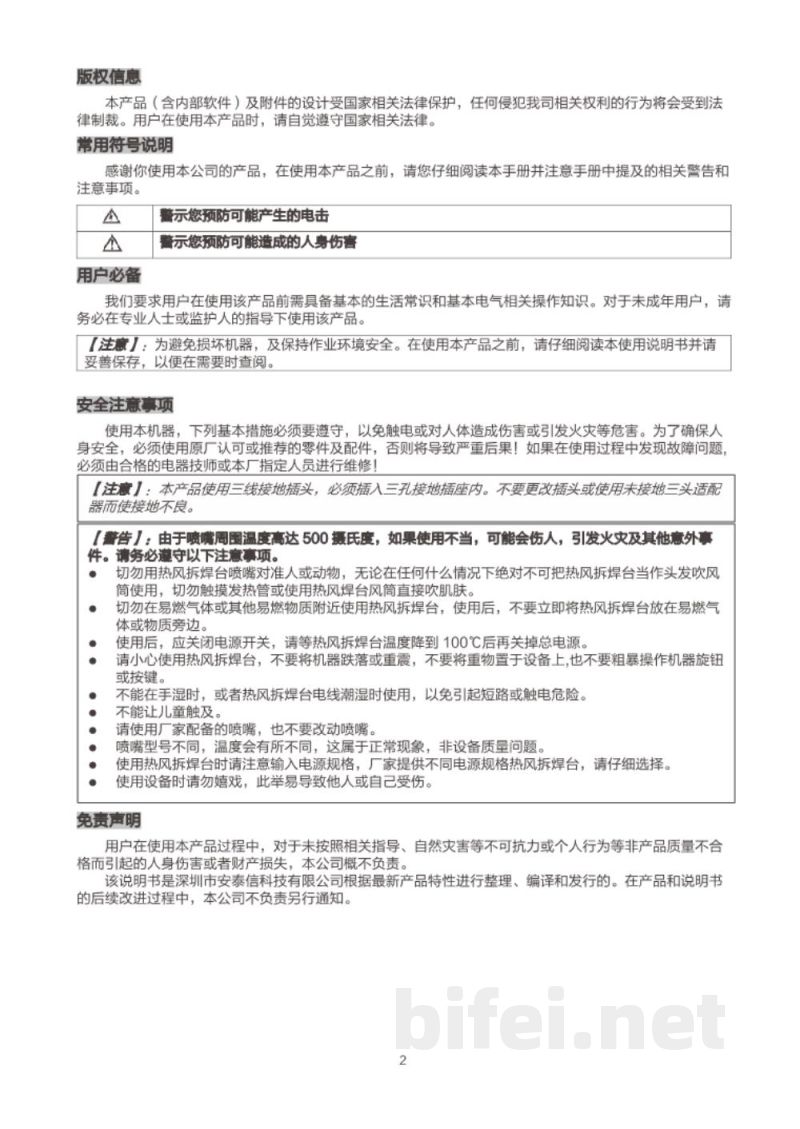

二、版权信息
本产品及其内部软件与附件受国家相关法律保护，任何侵犯公司权益的行为将依法追究责任。用户使用本产品应遵守相关法律法规。

三、常用符号与用户必备
警示符号用于提示电击风险与人身伤害风险。用户需具备基本电气知识，未成年用户须在监护或专业人员指导下使用。

四、安全注意事项
1. 必须使用三线接地插头，确保可靠接地。
2. 喷嘴温度最高可达500℃，使用不当可能造成烫伤或火灾。
3. 禁止将热风拆焊台对准人体或动物。
4. 禁止作为吹风设备使用。
5. 不得在易燃气体或易燃物附近使用。
6. 使用后需等待温度降至约100℃后再断电。
7. 不可在潮湿环境或湿手状态下操作。
8. 禁止儿童接触设备。
9. 必须使用原厂喷嘴与配件，不得擅自改装。
10. 操作过程中应避免跌落、震动或重压设备。
11. 禁止用力敲击设备或非规范操作。
12. 维修应由专业人员或授权人员进行。

五、免责声明
因未按说明操作、自然灾害或人为因素造成的损失，本公司不承担责任。说明书内容可能随产品更新而调整，恕不另行通知。

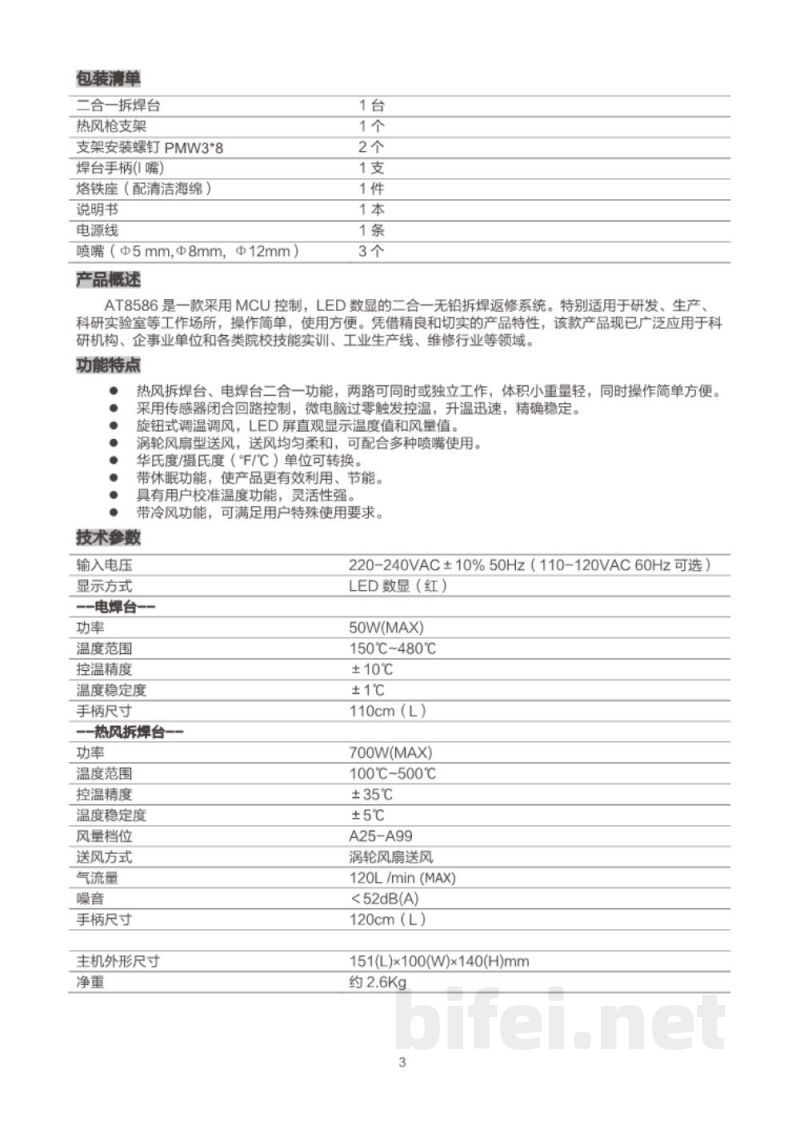

六、包装清单
1. 二合一拆焊台主机 ×1
2. 热风枪支架 ×1
3. 支架安装螺钉 PMW3×8 ×2
4. 焊台手柄（单嘴）×1
5. 烙铁座（含清洁海绵）×1
6. 说明书 ×1
7. 电源线 ×1
8. 喷嘴（Φ5mm / Φ8mm / Φ12mm）×3

七、产品概述
AT8586为MCU控制的二合一无铅拆焊返修系统，采用LED数显设计，适用于研发、生产、实验室及维修行业，具有操作简便、性能稳定等特点。

八、功能特点
1. 热风拆焊与电焊台二合一设计，可独立或同时工作。
2. 采用闭环传感器控制与微电脑过零触发控温，升温快速稳定。
3. LED数显屏显示温度与风量，操作直观。
4. 涡轮风扇送风，气流均匀柔和，可适配多种喷嘴。
5. 支持华氏/摄氏温度切换。
6. 具备休眠节能功能。
7. 支持温度校准功能，灵活性强。
8. 支持冷风功能，满足特殊工艺需求。

九、技术参数
输入电压：220–240VAC±10% 50Hz（可选110–120VAC 60Hz）
显示方式：LED数显（红色）

电焊台部分：
功率：50W（MAX）
温度范围：150℃–480℃
控温精度：±10℃
温度稳定度：±1℃
手柄长度：约110cm

热风拆焊台部分：
功率：700W（MAX）
温度范围：100℃–500℃
控温精度：±35℃
温度稳定度：±5℃
风量档位：A25–A99
送风方式：涡轮风扇
气流量：120L/min

十、总结说明
本设备适用于电子维修及SMT拆焊作业，具备高集成度、稳定控温及多功能操作特点。
