安泰信 二合一维修系统 AT8502D - 使用说明书

ATTEN AT8502D 二合一智能无铅拆焊返修台使用说明书

一、产品概述
AT8502D是一款将热风焊台与电烙铁焊台二合一设计的智能无铅拆焊返修设备，适用于研发、生产及实验室等场景，具有节省空间、操作便捷等特点。

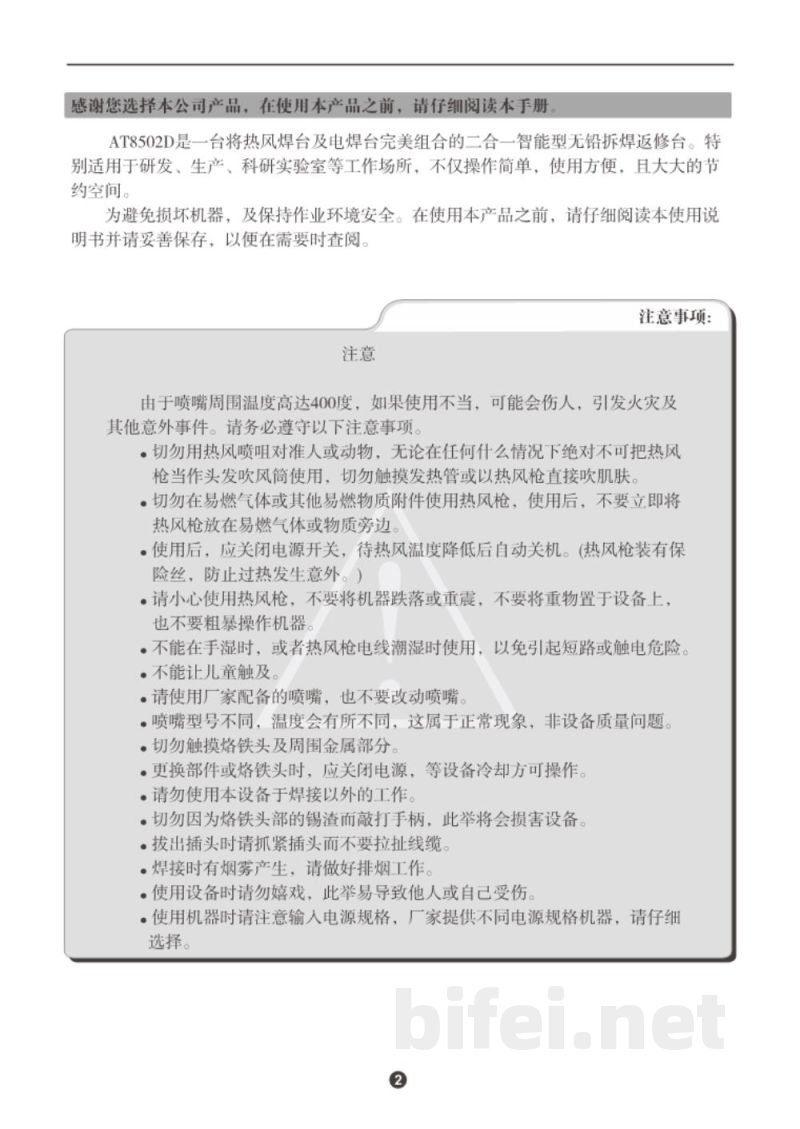

二、安全注意事项
1. 喷嘴及热风温度可达约400℃，使用不当可能造成烫伤或火灾。
2. 禁止将热风枪对准人体或动物。
3. 不得在易燃气体或易燃物附近使用。
4. 使用后需关闭电源并待温度降低后再存放。
5. 不可跌落或剧烈震动设备。
6. 禁止湿手操作或在潮湿环境使用，以防触电。
7. 禁止儿童接触设备。
8. 更换喷嘴或部件时必须断电并等待冷却。
9. 禁止将设备用于焊接以外用途。
10. 不可触碰高温烙铁头及金属部位。
11. 操作时应做好排烟措施。
12. 不可拉扯电源线，应手持插头拔出。

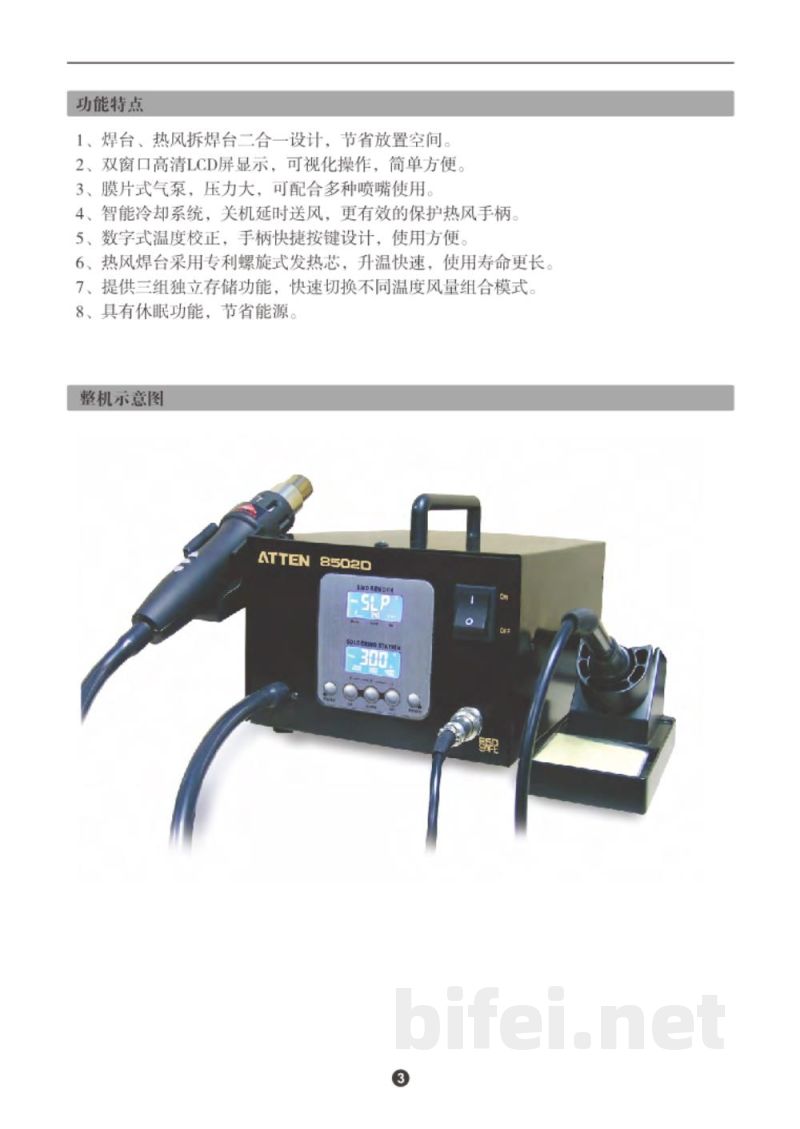

三、功能特点
1. 热风焊台与电烙铁二合一设计，节省空间。
2. 双LCD显示屏，操作直观清晰。
3. 膜片式气泵，气压强，可适配多种喷嘴。
4. 智能冷却系统，关机延时送风保护手柄。
5. 数字温度校正功能，精度更高。
6. 专利螺旋发热芯，升温快、寿命长。
7. 三组独立存储功能，可快速切换参数。
8. 具备休眠节能功能。

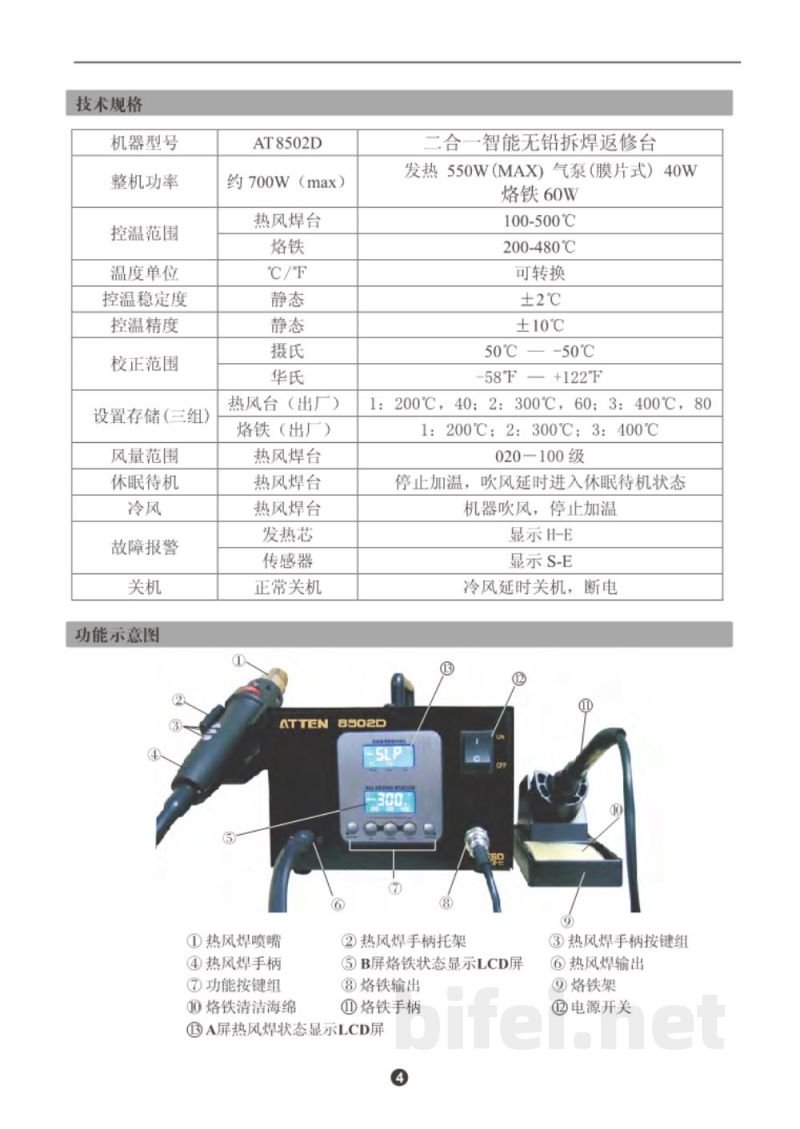

四、技术规格
整机功率：约700W（MAX）
热风焊台功率：550W（MAX）
气泵功率：40W（膜片式）
烙铁功率：60W
温度范围：热风焊台100–500℃；烙铁200–480℃
温度单位：℃/°F可切换
控温精度：±2℃（热风）、±10℃（烙铁）
风量范围：0–200级调节

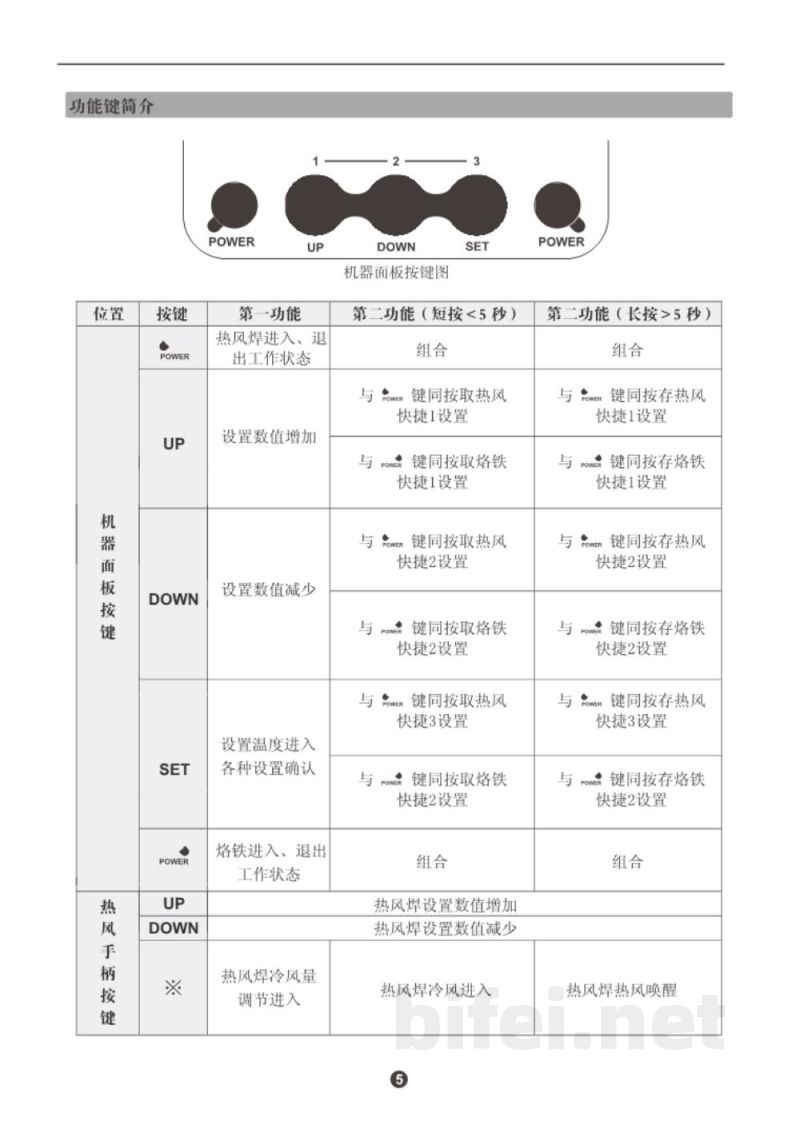

五、操作按键说明
1. POWER：进入/退出工作状态
2. UP：数值增加
3. DOWN：数值减少
4. SET：设置确认及进入温度设置
5. 组合按键：用于快捷存储（1/2/3档温度与风量组合）

六、功能说明
1. 支持热风与烙铁独立控制与切换。
2. 冷风延时功能，关机后继续散热保护设备。
3. 具备故障报警与状态显示功能（H-E / S-E等）。
4. 支持三组独立参数存储与快速调用。

七、设备组成
热风焊喷嘴、热风焊手柄、功能按键组、烙铁清洁海绵、热风焊手柄托架、双LCD显示屏、烙铁手柄、烙铁架、电源开关等。
