台湾衡欣 高精度溶氧仪 8401/8402/8403 - 使用说明书

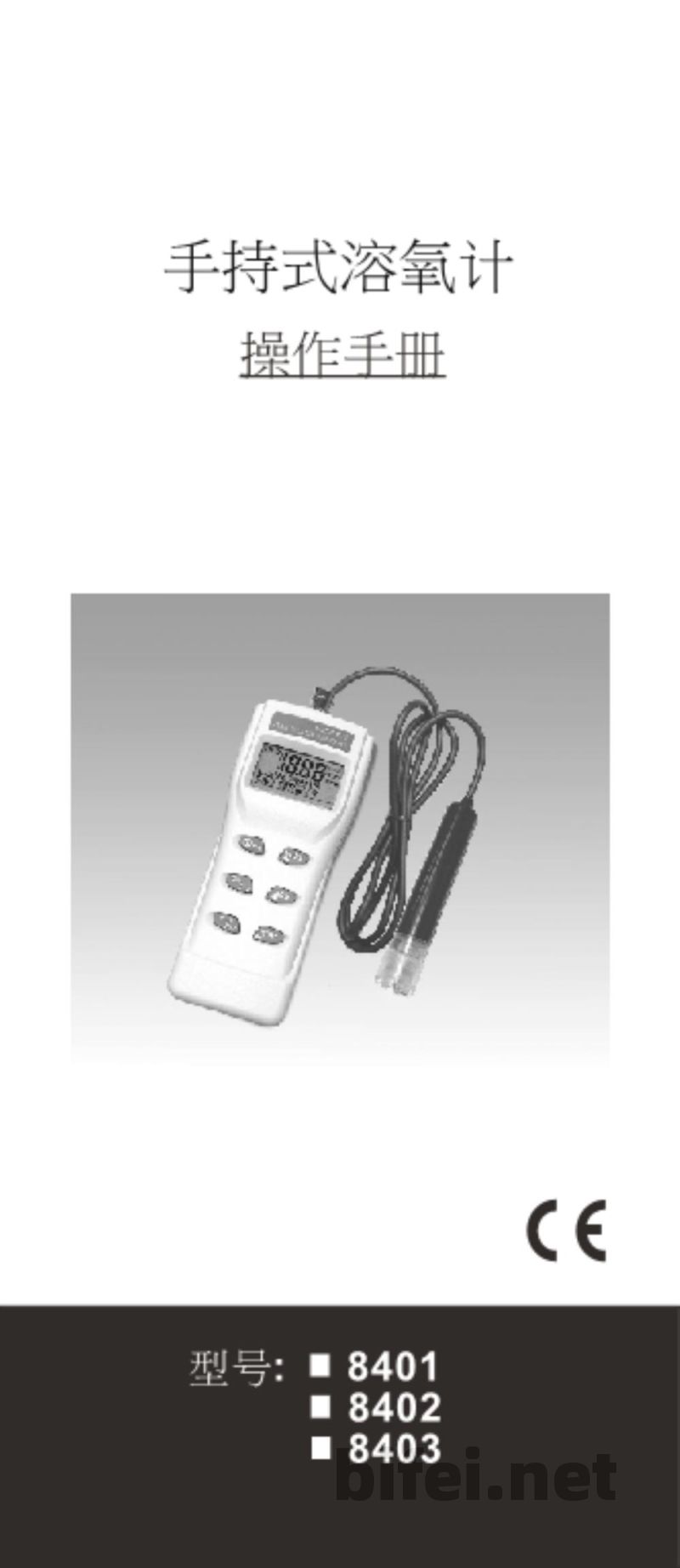

手持式溶氧计 操作手册
型号：8401 / 8402 / 8403

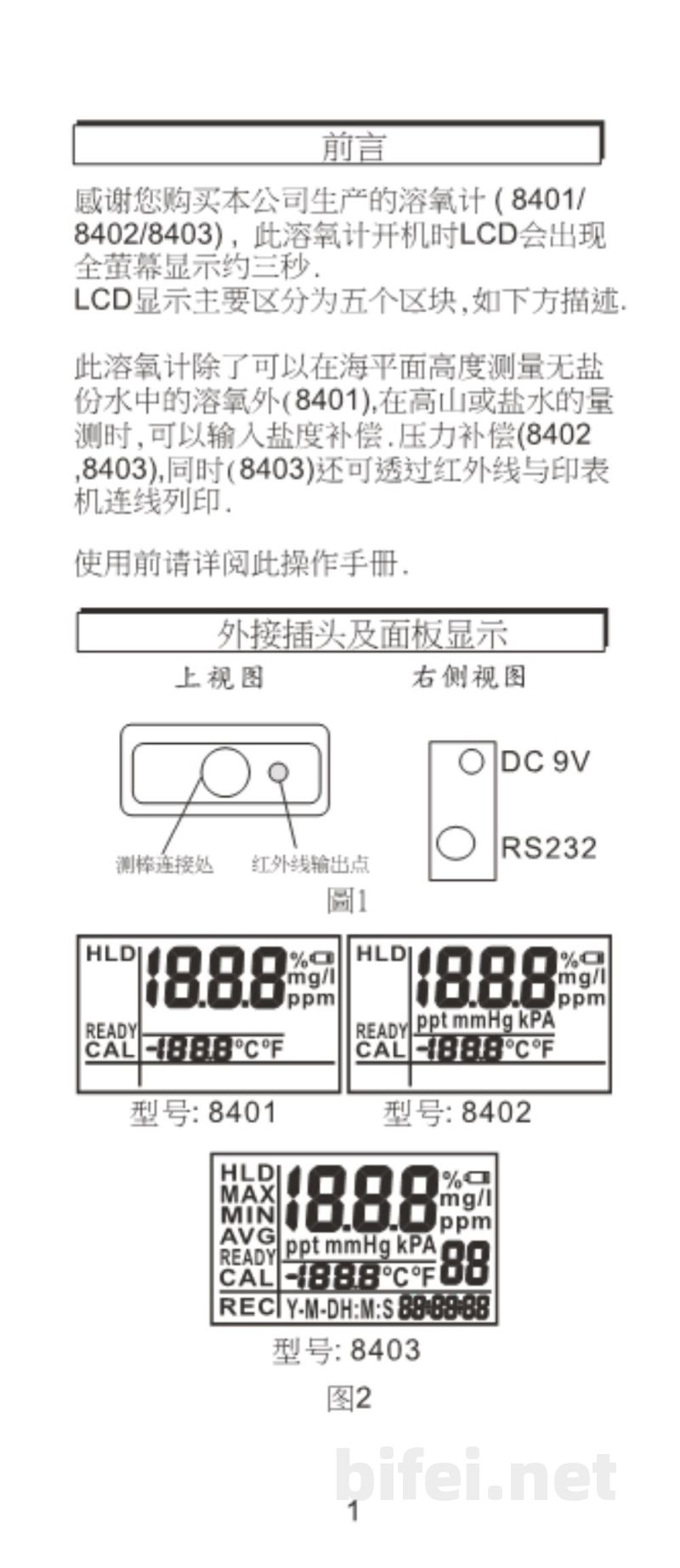

前言：
感谢您购买本公司生产的溶氧计（8401/8402/8403）。开机时LCD会全屏显示约3秒。本仪表可用于海平面无盐水溶氧测量（8401），并支持盐度补偿与压力补偿功能（8402/8403）。其中8403支持红外线与打印机连接输出。使用前请仔细阅读本手册。

外接接口及面板说明：
测棒连接口位于仪表上方，右侧为红外线输出点（仅8403具备）。仪表侧面配有RS232输出接口及9V电源接口。

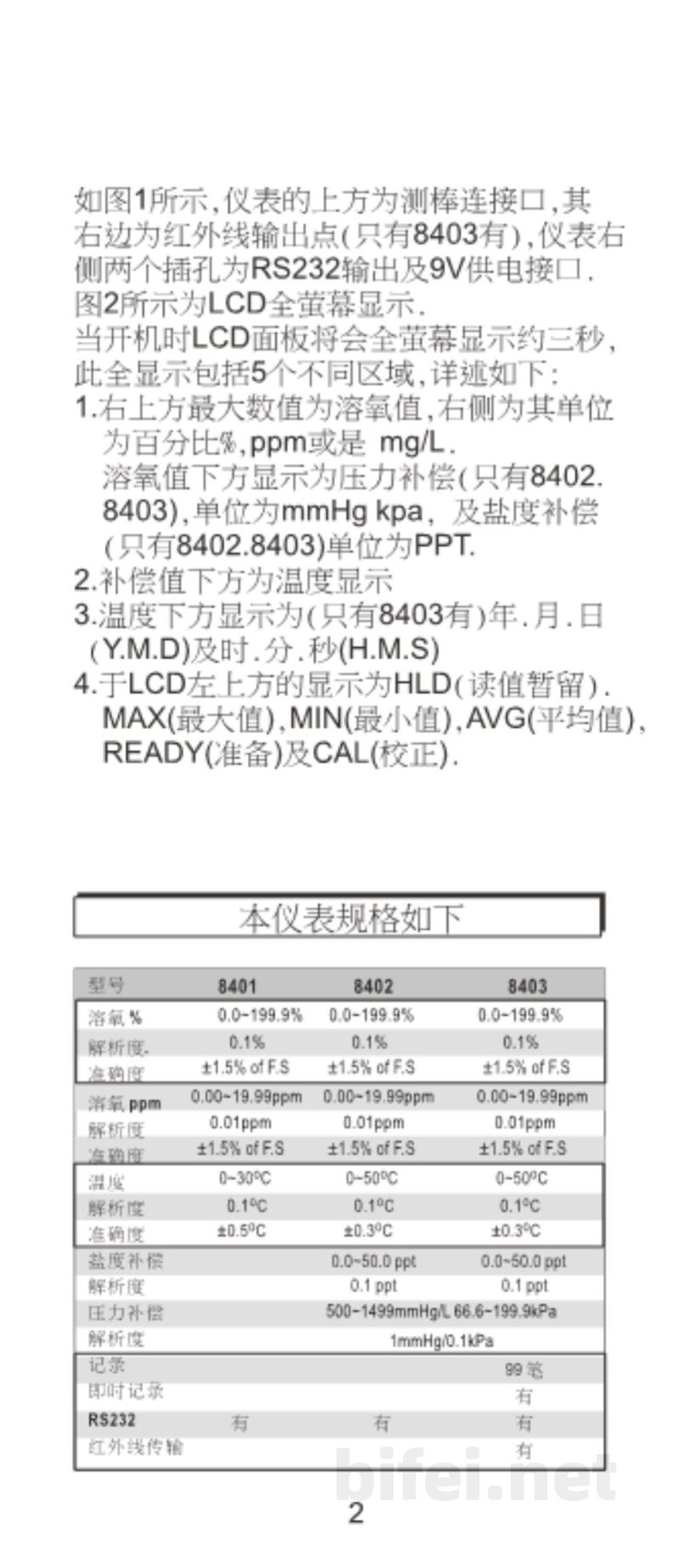

LCD显示说明：
开机时LCD全屏显示约3秒，显示区域分为5部分：
1. 右上方为溶氧测量值，单位为%或ppm或mg/L。其下方显示压力补偿值（8402/8403，单位mmHg或kPa）及盐度补偿值（8402/8403，单位ppt）。
2. 温度显示区域。
3. 日期时间显示（仅8403）：年/月/日（Y.M.D）及时/分/秒（H.M.S）。
4. 左上角显示功能状态：HLD（读值暂留）、MAX（最大值）、MIN（最小值）、AVG（平均值）、READY（准备）、CAL（校正）。

技术规格：
型号：8401 / 8402 / 8403
溶氧范围：0.0~199.9%（不同型号略有差异）
分辨率：0.1%
精度：±1.5% F.S
ppm范围：0.00~19.99ppm
ppm分辨率：0.01ppm
温度范围：0~50℃（型号不同略有差异）
温度分辨率：0.1℃
盐度补偿：0.0~50.0ppt（8402/8403）
压力补偿：500~1499mmHg / 66.6~199.9kPa（8403）
接口：RS232（部分型号）、红外传输（8403）

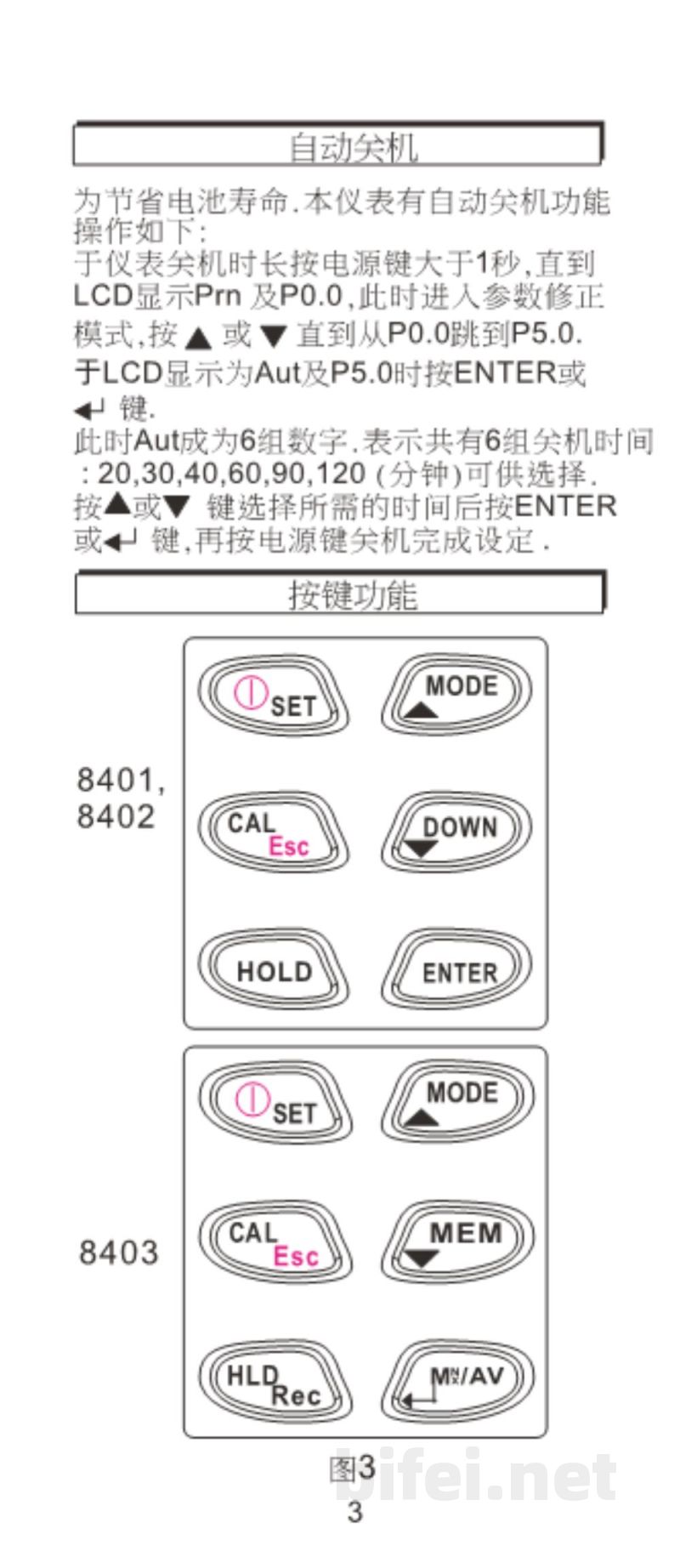

自动关机功能：
为节省电池电量，本仪表具备自动关机功能。设置方法：长按电源键进入参数模式，LCD显示Prn及P0.0，通过MODE或方向键进入P5.0，在Aut选项中可设置自动关机时间，选项包括20、30、40、60、90、120分钟，确认后保存设置并退出。

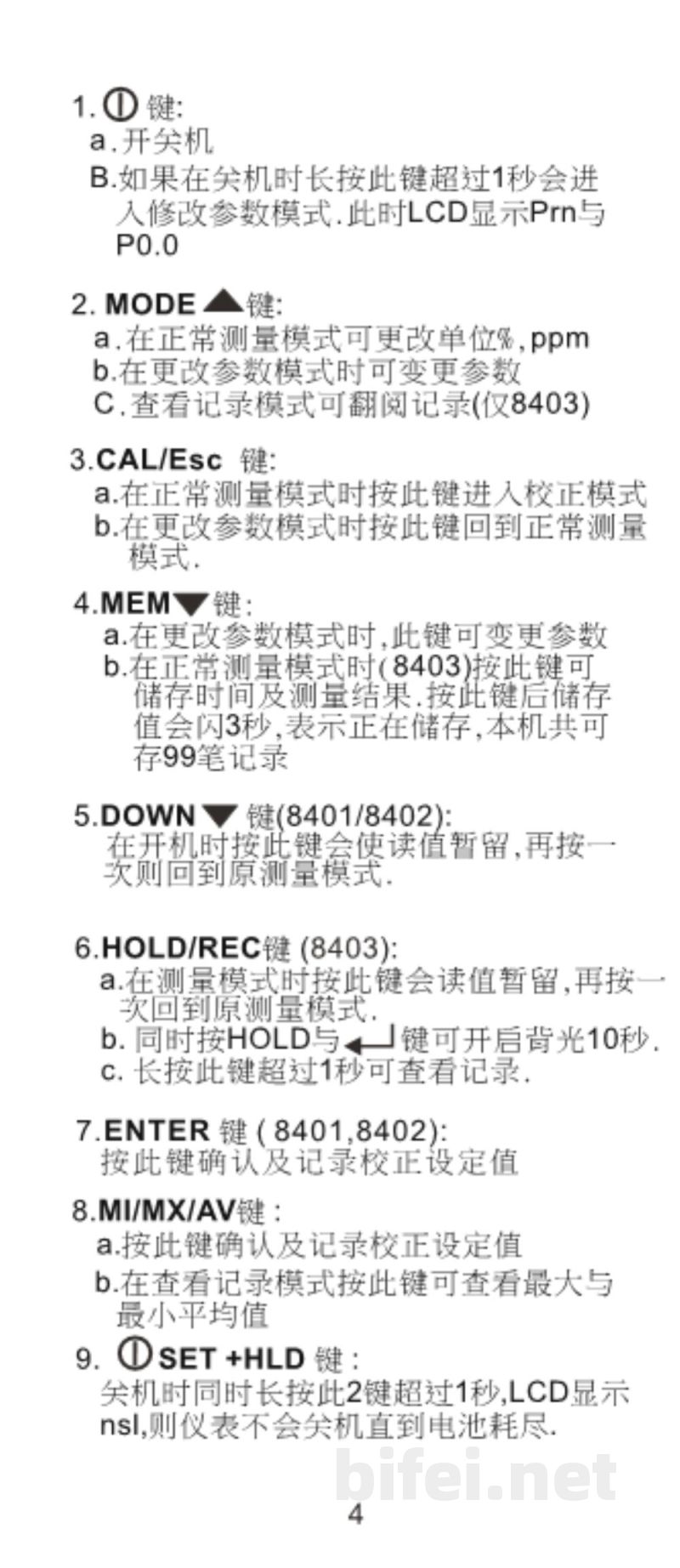

按键功能说明：
1. 电源键：开/关机；长按进入参数设置模式。
2. MODE键：切换单位（%、ppm等）；参数模式下修改参数；查看记录（8403）。
3. CAL/ESC键：正常模式进入校正；参数模式返回。
4. MEM键：参数模式修改参数；8403可存储测量数据（最多99组）。
5. DOWN键（8401/8402）：读值暂留，再次按恢复测量。
6. HOLD/REC键（8403）：读值暂留，再按恢复正常测量。
