使用说明书-北京阿尔泰 ART7003 数字多用表卡

北京阿尔泰科技发展有限公司

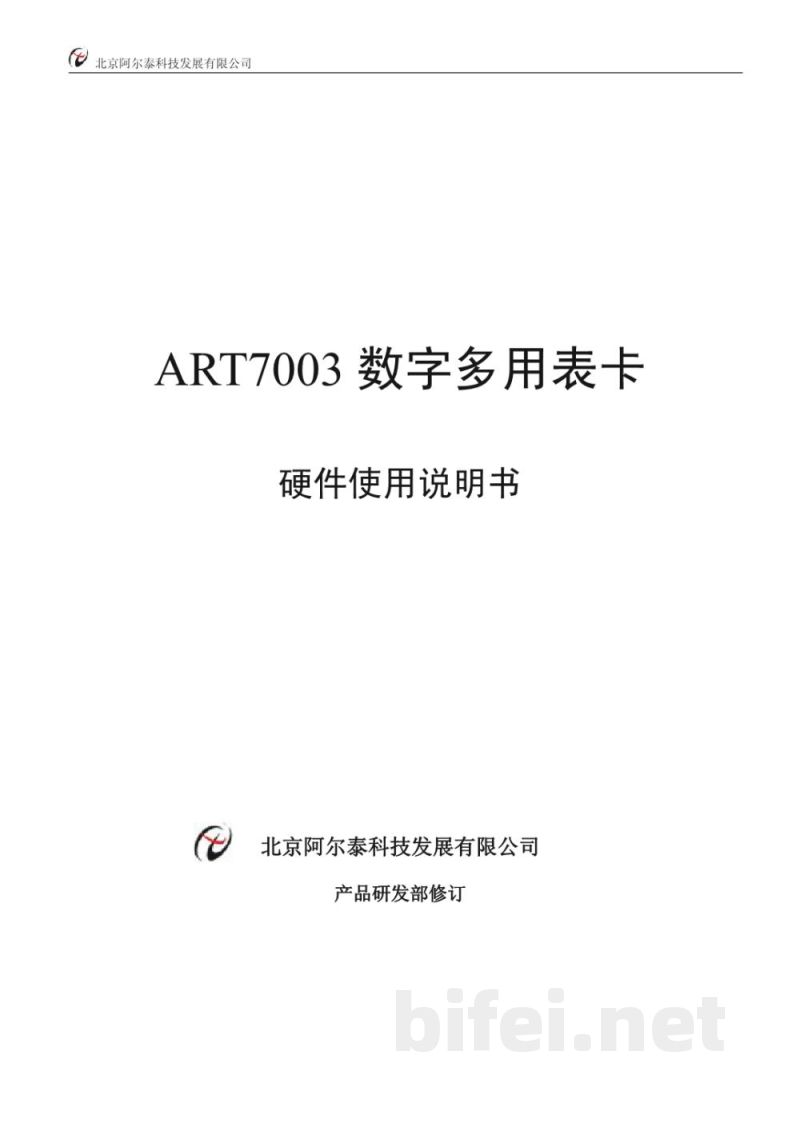

ART7003数字多用表卡硬件使用说明书
产品研发部修订
版本：V6.03.02

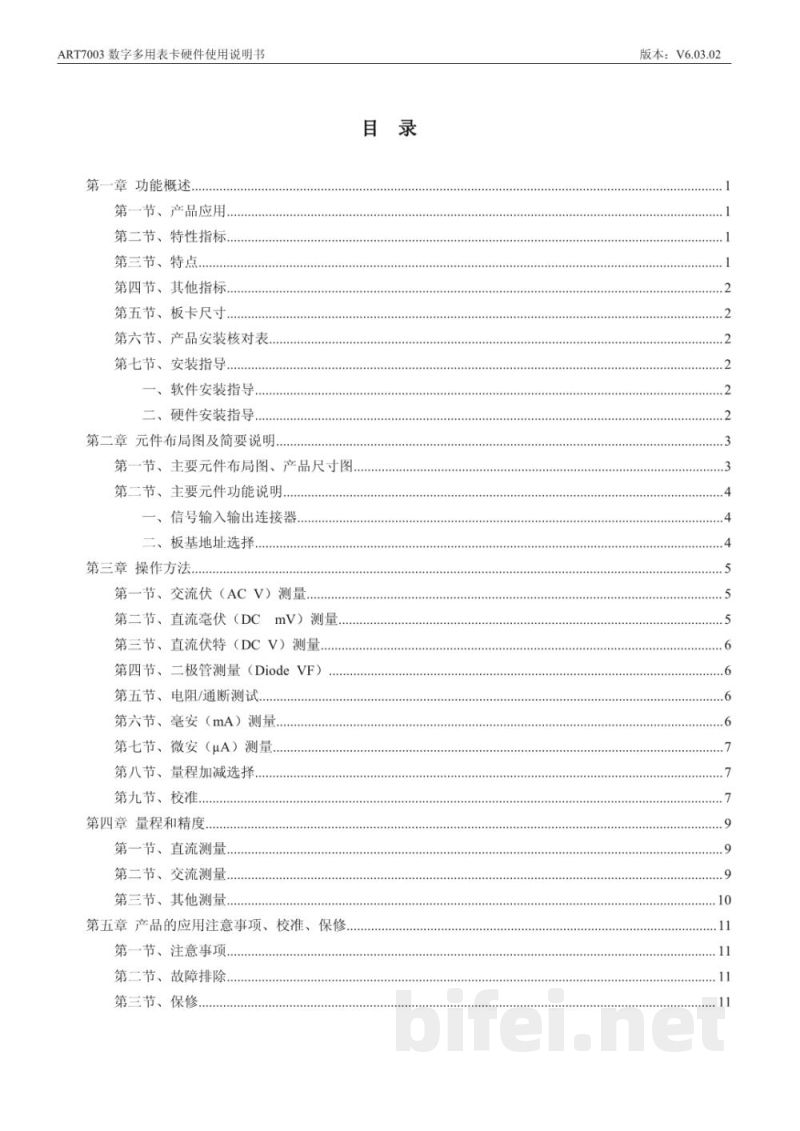

目录
第一章 功能概述
第二章 元件布局图及简要说明
第三章 操作方法
第四章 量程和精度
第五章 产品应用注意事项、校准、保修

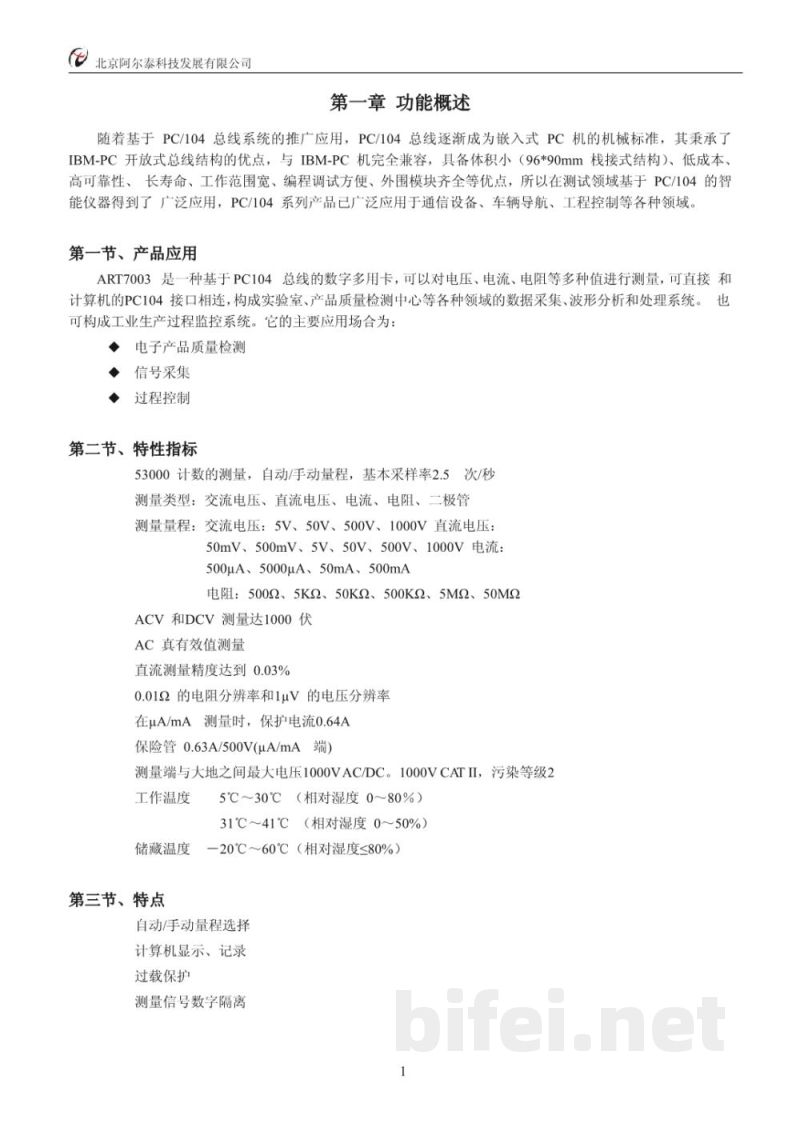

第一章 功能概述
随着基于PC/104总线系统的推广应用，PC/104总线逐渐成为嵌入式PC机的机械标准，具备体积小（96×90mm栈接式结构）、低成本、高可靠性、长寿命、工作范围宽、编程调试方便、外围模块齐全等特点，因此在测试领域得到广泛应用。

第一节 产品应用
ART7003是一种基于PC/104总线的数字多用卡，可用于电压、电流、电阻等参数测量，并可直接连接计算机PC/104接口，构成实验室检测、产品质量检测中心的数据采集、波形分析与处理系统，也可用于工业生产过程监控系统。主要应用包括：电子产品质量检测、信号采集、过程控制。

第二节 特性指标
53000计数测量，自动/手动量程选择，基本采样率2.5次/秒。
测量类型：交流电压、直流电压、电流、电阻、二极管。
测量量程：
交流电压：5V、50V、500V、1000V
直流电压：50mV、500mV、5V、50V、500V、1000V
电流：500μA、5000μA、50mA、500mA
电阻：500Ω、5KΩ、50KΩ、500KΩ、5MΩ、50MΩ
ACV与DCV测量最高达1000V
AC真有效值测量
直流测量精度达到0.03%
电压分辨率1μV，电阻分辨率0.01Ω
μA/mA档位配有0.63A/500V保险保护
测量端对地最大电压1000VAC/DC（CAT II，污染等级2）
工作温度：5℃~30℃（相对湿度0~80%），31℃~41℃（相对湿度0~50%）
储存温度：-20℃~60℃（相对湿度<80%）

第三节 特点
自动/手动量程选择
计算机显示与记录
过载保护
测量信号数字隔离

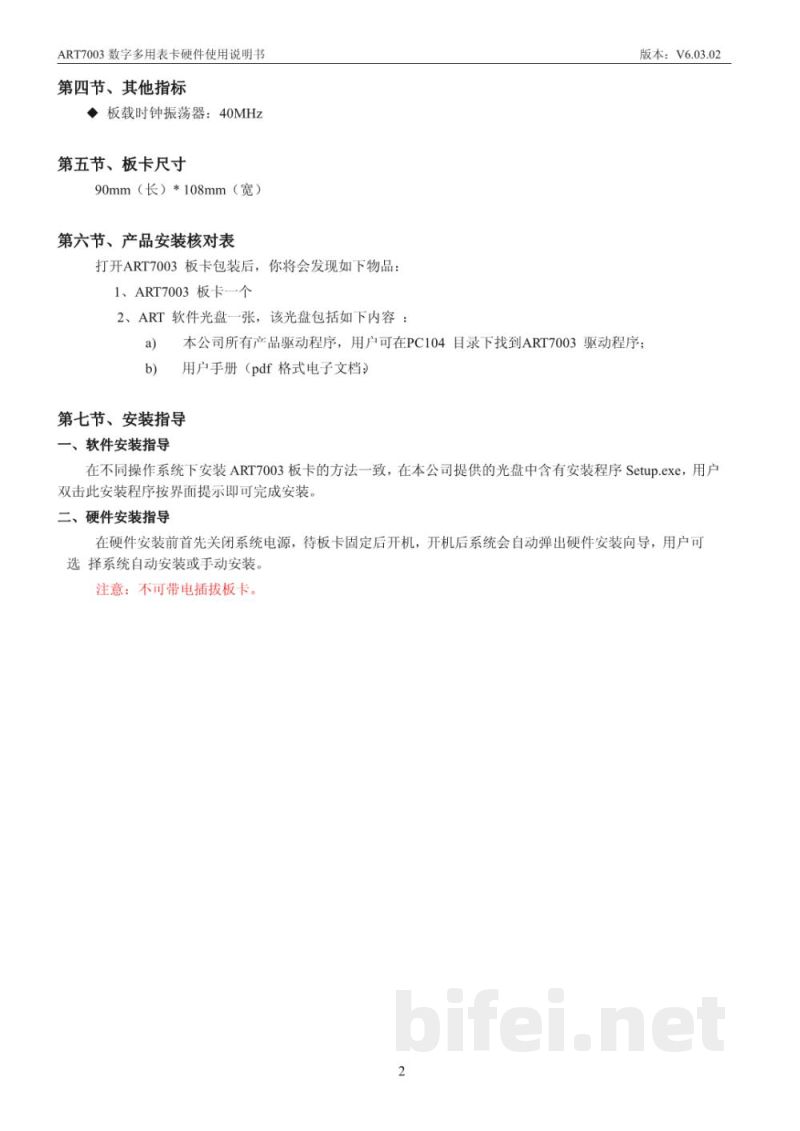

第四节 其他指标
板载时钟振荡器：40MHz

第五节 板卡尺寸
90mm（长）×108mm（宽）

第六节 产品安装核对表
打开ART7003包装后应包含：
1. ART7003板卡一块
2. 软件光盘一张（含驱动程序及用户手册PDF）

第七节 安装指导
软件安装：运行光盘中Setup.exe，按提示完成安装。
硬件安装：关闭系统电源后安装板卡，固定完成后开机，系统将自动识别硬件，可选择自动或手动安装驱动。注意不可带电插拔板卡。

第二章 元件布局图及简要说明

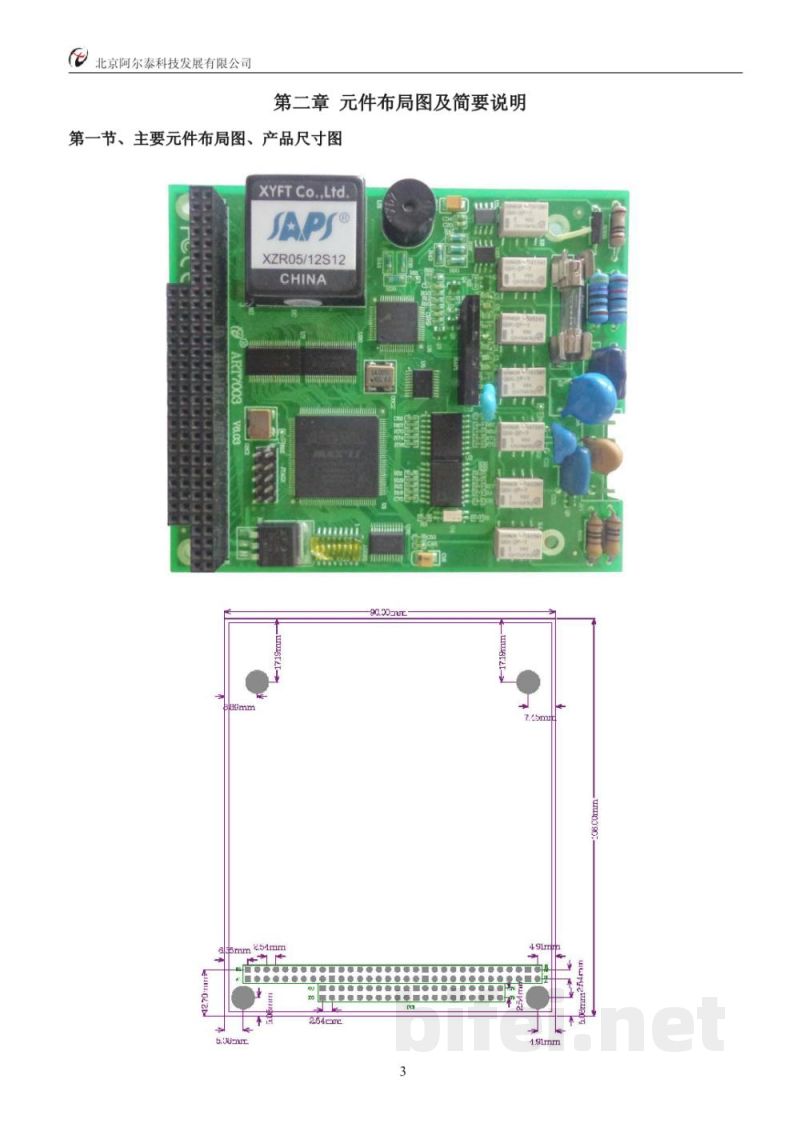

第一节 主要元件布局图及产品尺寸图
（本节包含板卡结构与尺寸示意）

第二节 主要元件功能说明
一、信号输入输出连接器
二、板卡地址选择设置

第三章 操作方法
第一节 交流电压（ACV）测量
第二节 直流毫伏（DCmV）测量
第三节 直流电压（DCV）测量
第四节 二极管测量（Diode VF）
第五节 电阻/通断测试
第六节 毫安（mA）测量
第七节 微安（μA）测量
第八节 量程加减选择
第九节 校准

第四章 量程和精度
第一节 直流测量
第二节 交流测量
第三节 其他测量

第五章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 故障排除
第三节 保修
