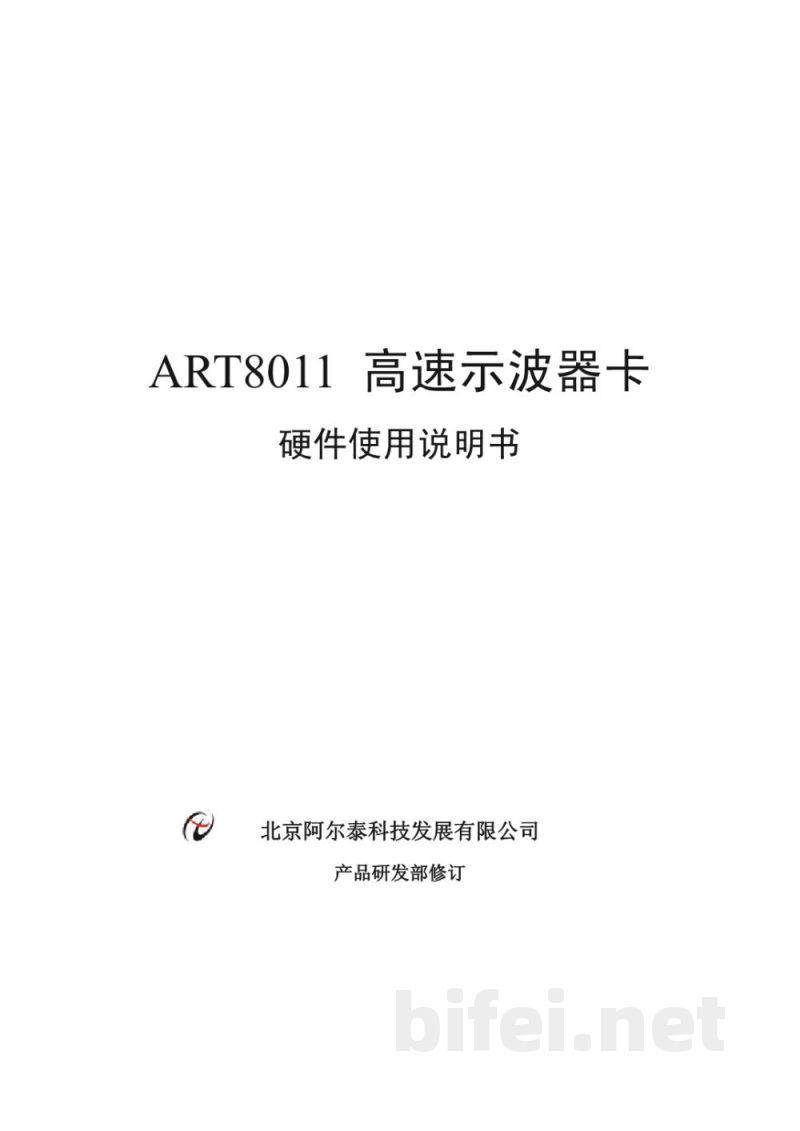

ART8011高速示波器卡 硬件使用说明书
北京阿尔泰科技发展有限公司 产品研发部修订

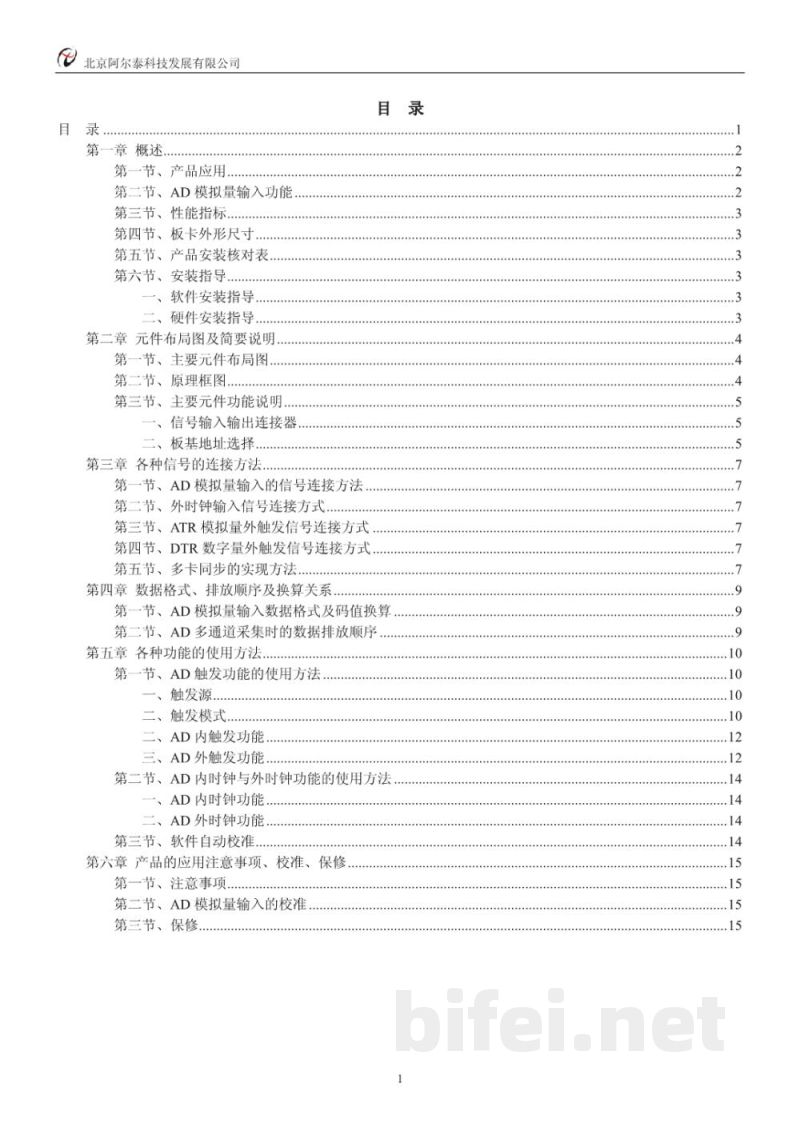

目录
第一章 概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 性能指标
第四节 板卡外形尺寸
第五节 产品安装核对表
第六节 安装指导（软件安装指导、硬件安装指导）

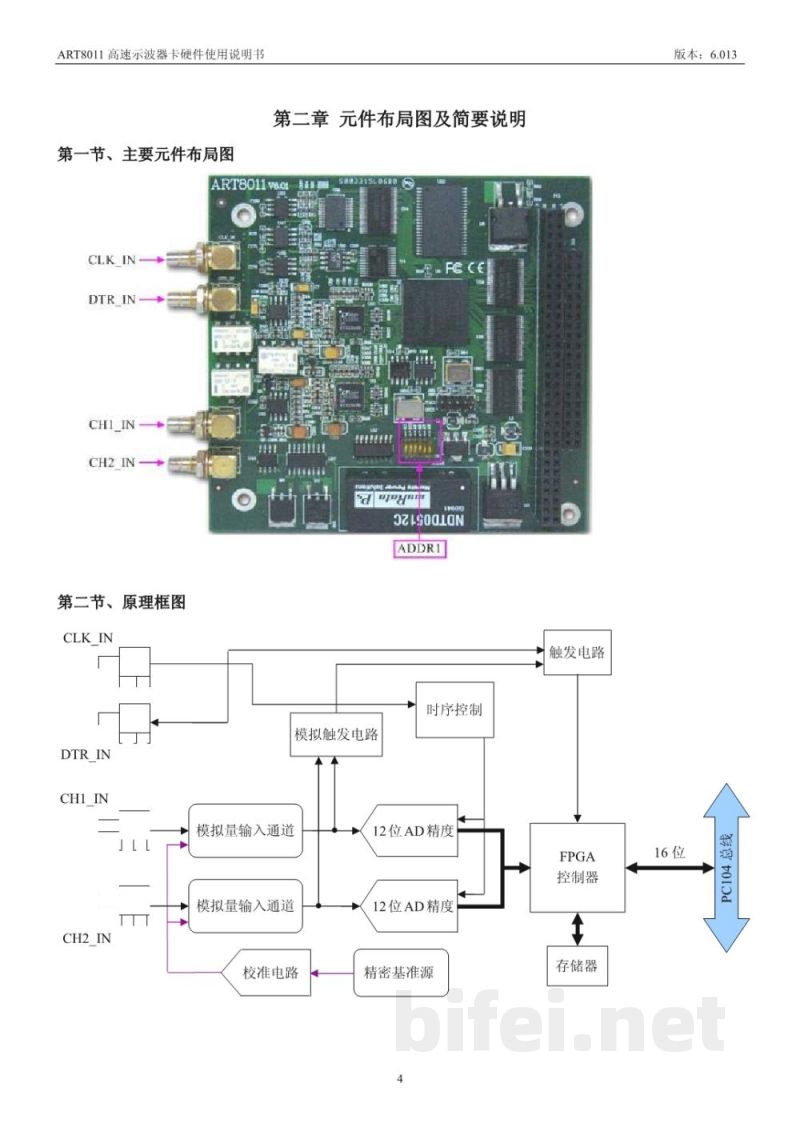

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 原理框图
第三节 主要元件功能说明（信号输入输出连接器、板基地址选择）

第三章 各种信号的连接方法
第一节 AD模拟量输入的信号连接方法
第二节 外时钟输入信号连接方式
第三节 ATR模拟量外触发信号连接方式
第四节 DTR数字量外触发信号连接方式
第五节 多卡同步的实现方法

第四章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
第二节 AD多通道采集时的数据排放顺序

第五章 各种功能的使用方法
第一节 AD触发功能的使用方法（触发源、触发模式、内触发功能、外触发功能）
第二节 AD内时钟与外时钟功能（内时钟功能、外时钟功能）
第三节 软件自动校准

第六章 产品的应用注意事项、校准、保修
第一节 注意事项
第二节 AD模拟量输入的校准
第三节 保修

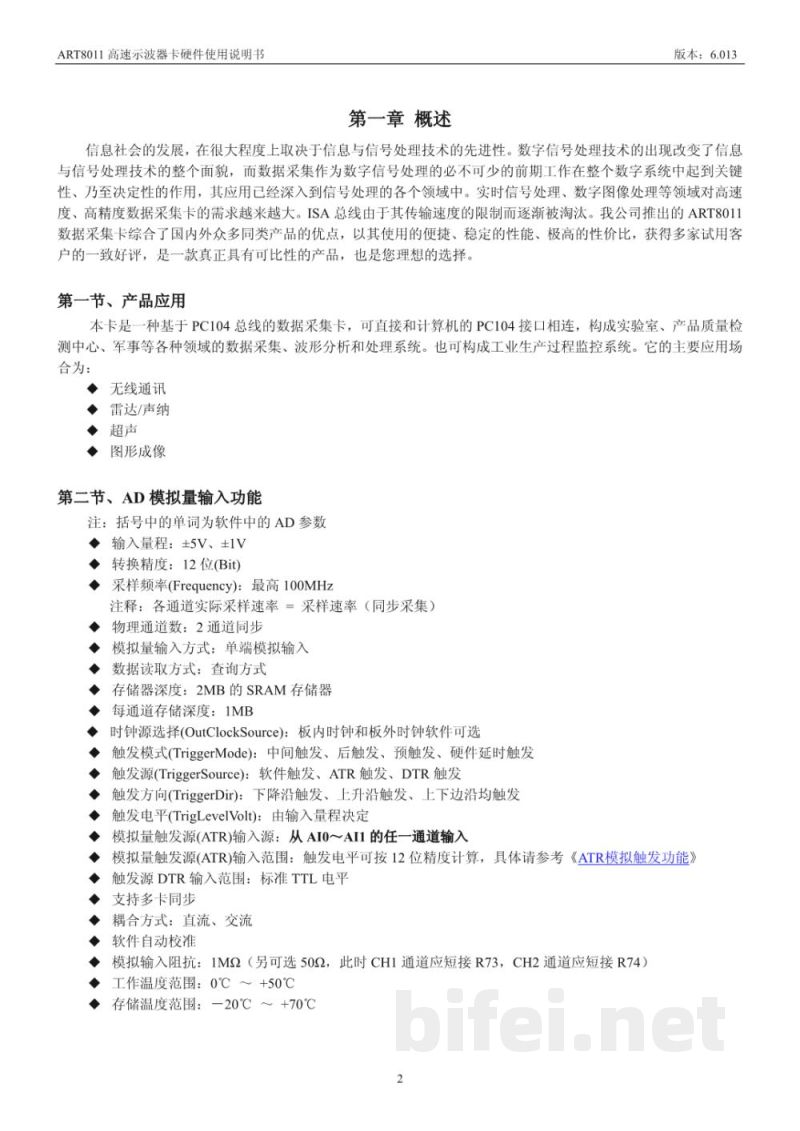

ART8011高速示波器卡 第一章 概述（版本：6.013）
本产品基于PC104总线的数据采集卡，可直接与计算机PC104接口连接，用于实验室、产品质量检测中心、军事及工业过程监控等领域的数据采集、波形分析与处理系统。适用于无线通信、雷达/声纳、超声、图像处理等应用场景。

产品特点
ART8011结合多种同类产品优点，具有使用便捷、性能稳定、高性价比等特点，适用于高速数据采集与实时信号处理需求。

第二节 AD模拟量输入功能
输入量程：±5V、±1V
转换精度：12位（Bit）
采样频率：最高100MHz（同步采集时各通道实际采样速率依赖配置）
物理通道数：2通道同步
模拟量输入方式：单端输入
数据读取方式：查询方式
存储器深度：2MB SRAM，每通道1MB

时钟与触发
时钟源：板内时钟 / 板外时钟可选
触发模式：中间触发、后触发、预触发、硬件延时触发
触发源：软件触发、ATR触发、DTR触发
触发方向：下降沿、上升沿、双边沿触发
触发电平：根据输入量程决定

模拟触发（ATR）
输入源：AI0～AI1任一通道
输入范围：按12位精度计算
数字触发（DTR）：标准TTL电平
支持多卡同步采集
耦合方式：直流、交流
支持软件自动校准

输入阻抗：1MΩ（可选50Ω）
工作温度：0℃～+50℃
存储温度：-20℃～+70℃

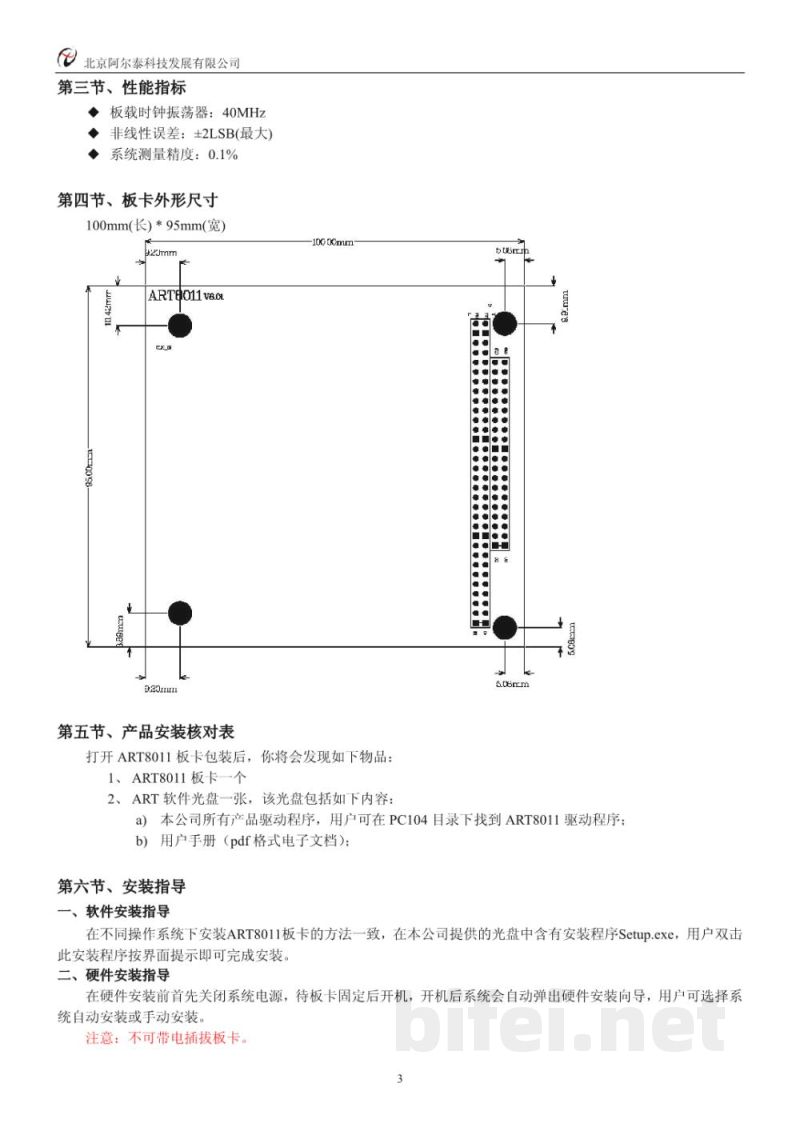

第三节 性能指标
板载时钟振荡器：40MHz
非线性误差：最大2LSB
系统测量精度：0.1%

第四节 板卡外形尺寸
尺寸：100mm（长）×95mm（宽）

第五节 产品安装核对表
包装内容：
1. ART8011板卡一块
2. 软件光盘一张（含驱动程序与用户手册PDF）

第六节 安装指导
软件安装：在不同操作系统下安装方法一致，光盘中提供驱动程序与安装文件
