使用说明书-北京阿尔泰 PCH2010 数据采集卡

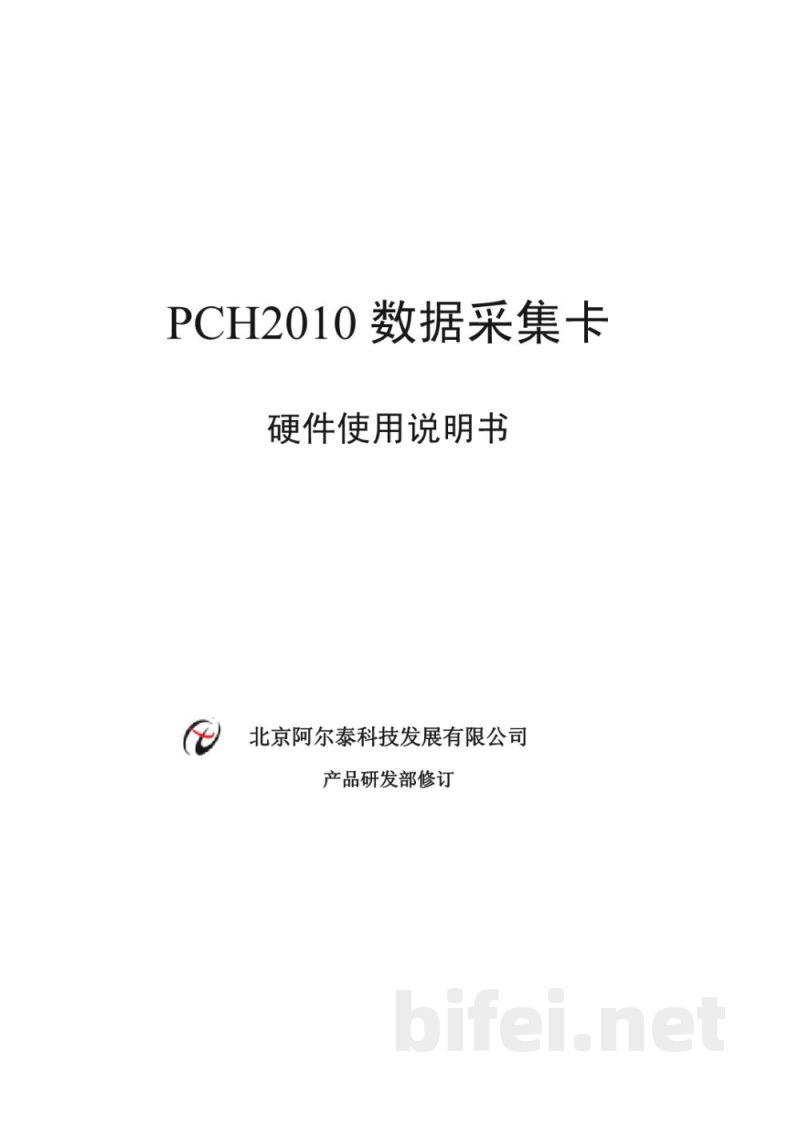

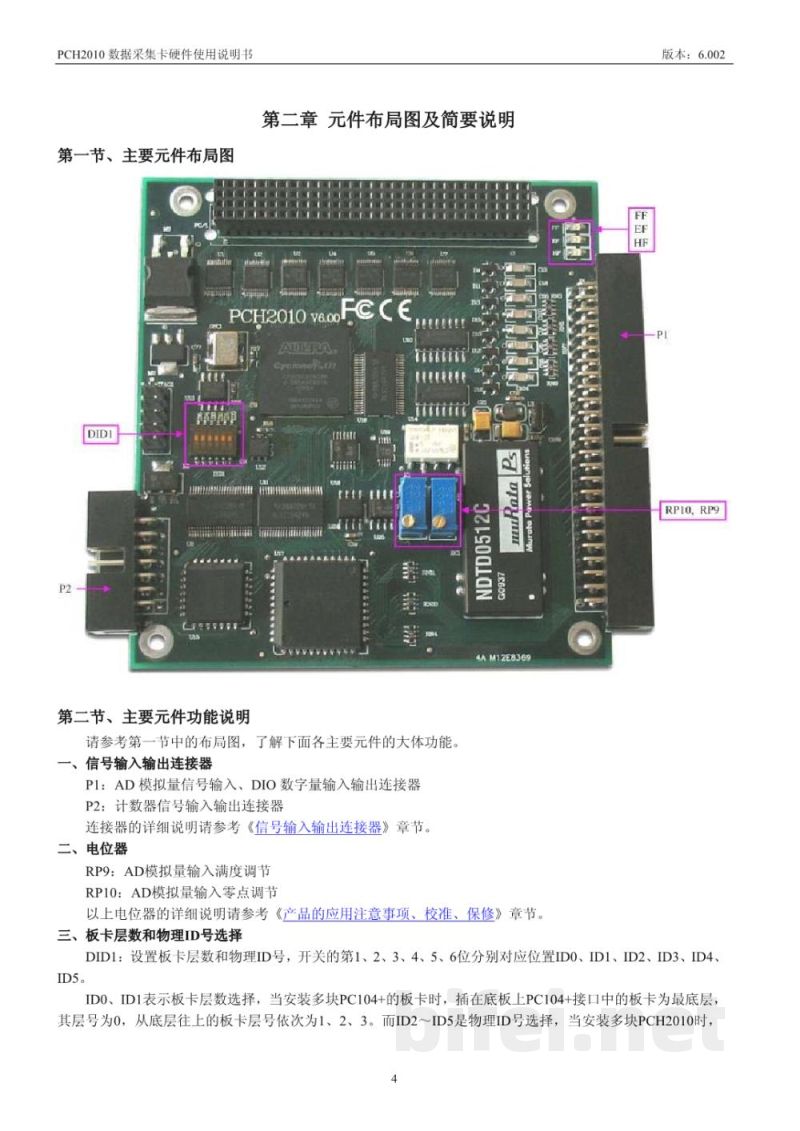

PCH2010数据采集卡
硬件使用说明书
北京阿尔泰科技发展有限公司（产品研发部修订）
版本：6.002

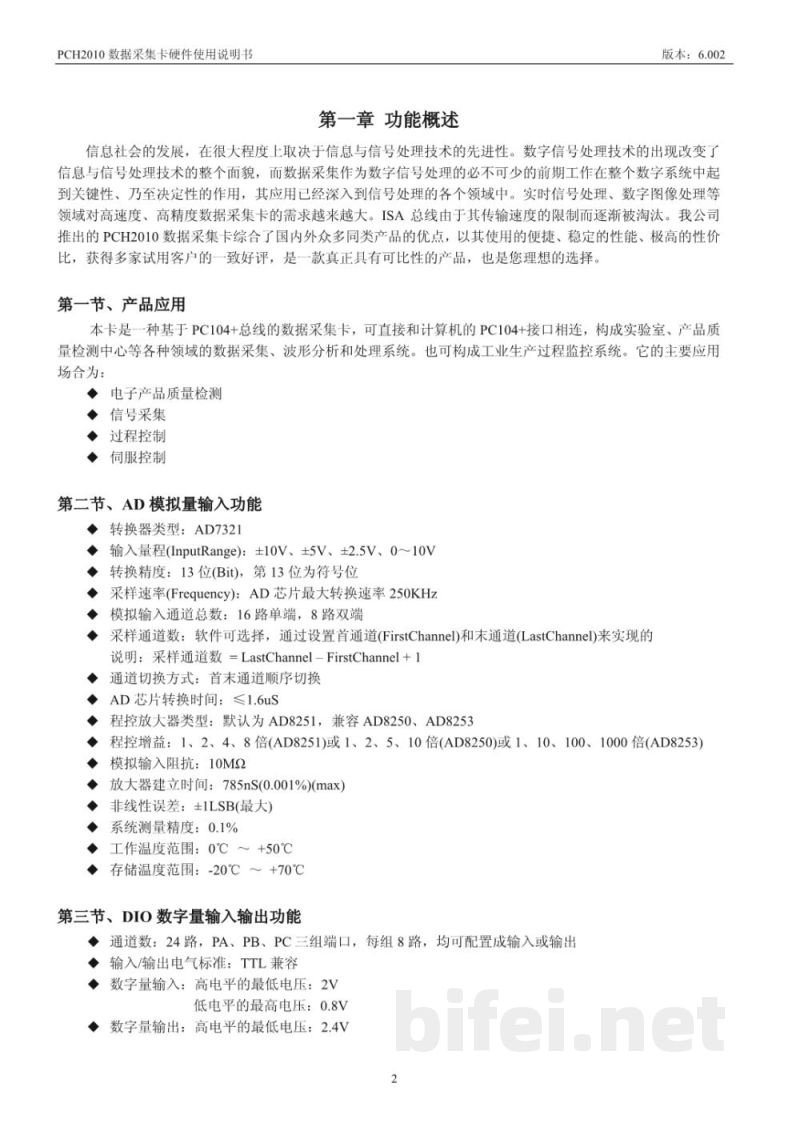

第一章 功能概述

随着信息与信号处理技术的发展，数据采集技术在现代信息系统中起到关键作用，广泛应用于实时信号处理、数字图像处理等领域。高速度、高精度数据采集卡需求不断提升。ISA总线因传输速度限制逐渐被淘汰，本公司推出的PCH2010数据采集卡基于PC104+总线，具有使用便捷、性能稳定、性价比高等特点，适用于实验室、检测中心及工业控制等多种场景。

第一节 产品应用
本卡基于PC104+总线，可直接与计算机PC104+接口连接，构成数据采集、波形分析及处理系统，也可用于工业生产过程监控系统。主要应用包括：电子产品质量检测、信号采集、过程控制、伺服控制等。

第二节 AD模拟量输入功能
◆ 转换器类型：AD732
◆ 输入量程：±10V、±5V、±2.5V、0–10V
◆ 转换精度：13位（第13位为符号位）
◆ 采样速率：最高250KHz
◆ 模拟输入通道：16路单端，8路双端
◆ 采样通道设置：通过首通道（FirstChannel）与末通道（LastChannel）配置，采样通道数=LastChannel-FirstChannel+1
◆ 通道切换方式：首末通道顺序切换
◆ AD转换时间：≤1.6μs
◆ 程控放大器：默认AD8251，兼容AD8250、AD8253
◆ 程控增益：AD8251（1、2、4、8倍），AD8250（1、2、5、10倍），AD8253（1、10、100、1000倍）
◆ 输入阻抗：10MΩ
◆ 放大器建立时间：785ns（0.001% max）
◆ 非线性误差：±1LSB（最大）
◆ 系统测量精度：0.1%
◆ 工作温度：0℃～+50℃
◆ 存储温度：-20℃～+70℃

第三节 DIO数字量输入输出功能
◆ 通道数：24路（PA、PB、PC三组端口，每组8路，可配置输入或输出）
◆ 电气标准：TTL兼容
◆ 数字量输入：高电平最低2V，低电平最高0.8V
◆ 数字量输出：高电平最低2.4V，低电平最高0.5V
◆ 上电状态：低电平输出

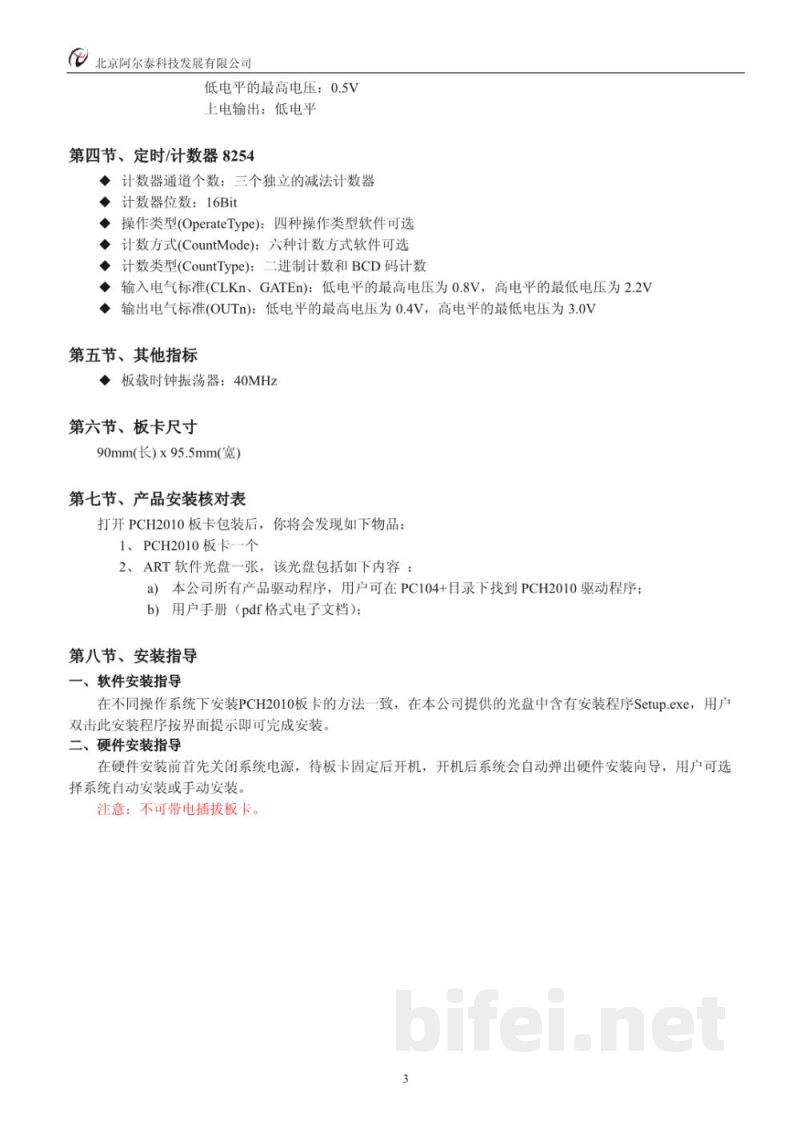

第四节 定时/计数器8254
◆ 计数器通道：3个独立减法计数器
◆ 位数：16Bit
◆ 操作类型：4种软件可选
◆ 计数方式：6种软件可选
◆ 计数类型：二进制或BCD码
◆ 输入电气标准（CLK、GATE）：低电平≤0.8V，高电平≥2.2V
◆ 输出电气标准（OUT）：低电平≤0.4V，高电平≥3.0V
