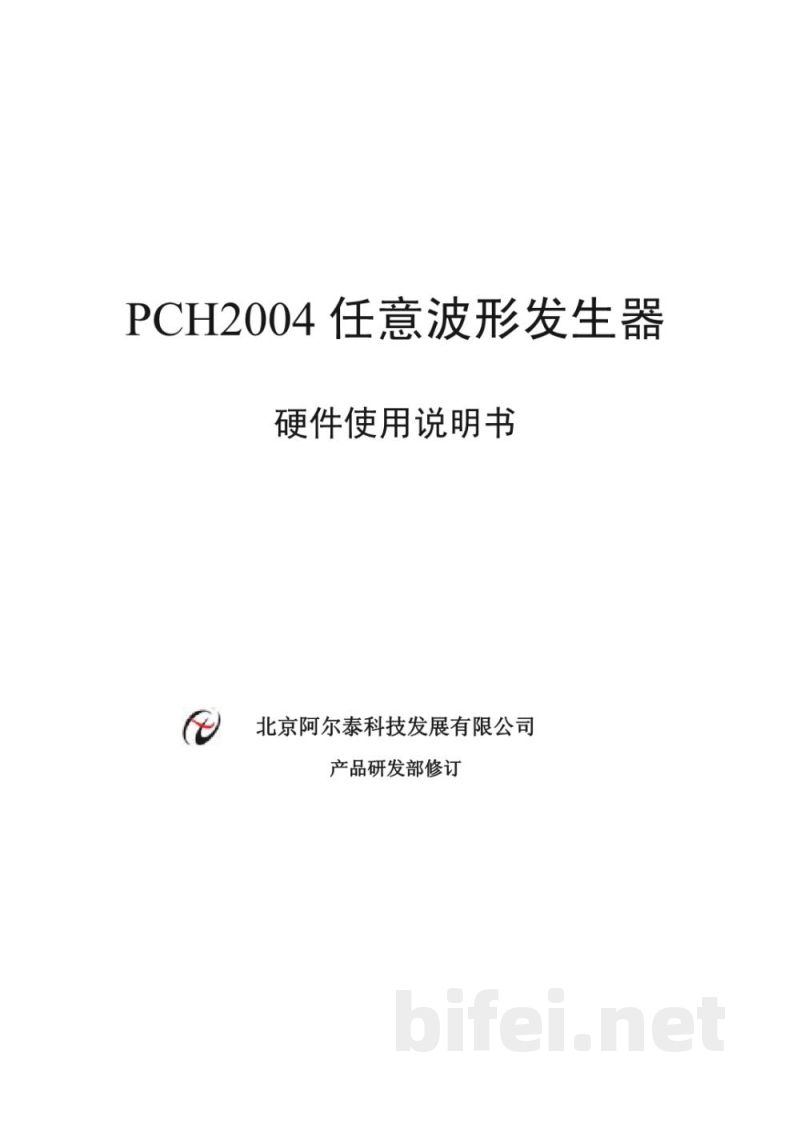

使用说明书-北京阿尔泰 PCH2004 12位 8路模拟量输出卡

PCH2004任意波形发生器
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

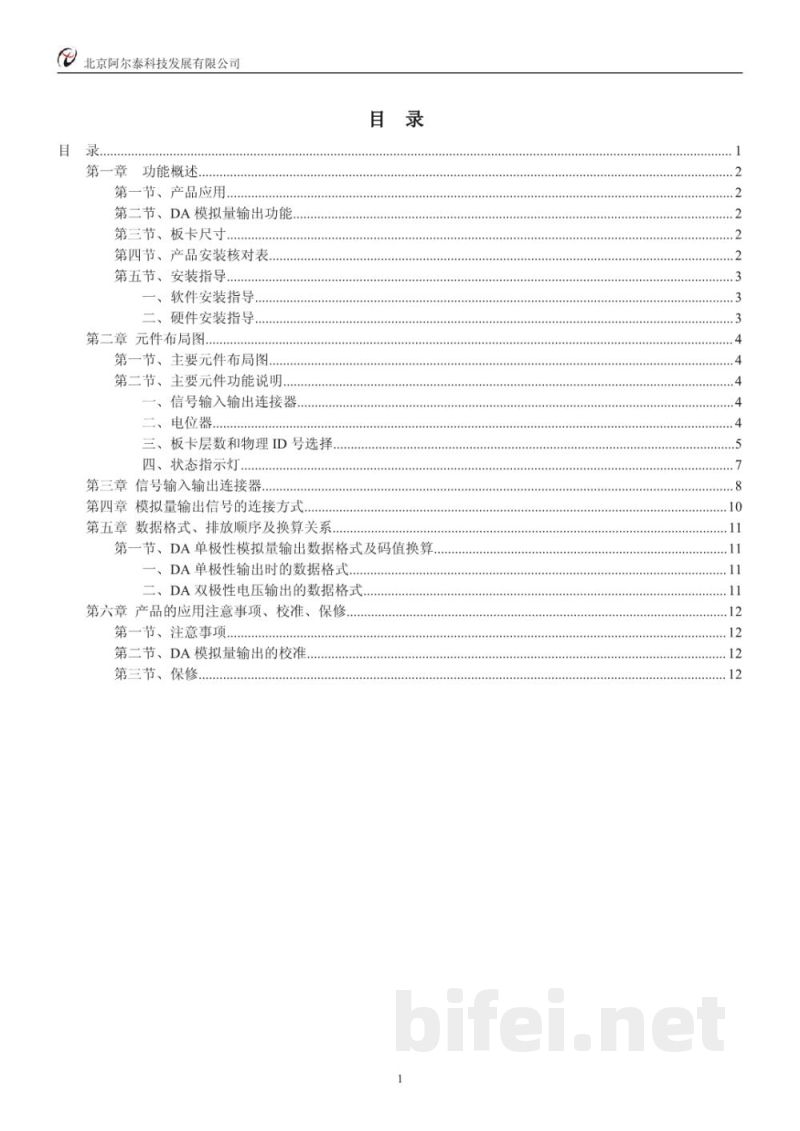

目录
第一章 功能概述
第一节 产品应用
第二节 DA模拟量输出功能
第三节 板卡尺寸
第四节 产品安装核对表
第五节 安装指导
一 软件安装指导
二 硬件安装指导

第二章 元件布局图
第一节 主要元件布局图
第二节 主要元件功能说明
一 信号输入输出连接器
二 电位器
三 板卡层数和物理ID号选择
四 状态指示灯

第三章 信号输入输出连接器
第四章 模拟量输出信号连接方式
第五章 数据格式、排放顺序及换算关系
第一节 DA单极性模拟量输出数据格式及码值换算
一 DA单极性输出数据格式
二 DA双极性电压输出数据格式

第六章 产品应用注意事项、校准及保修
第一节 注意事项
第二节 DA模拟量输出校准
第三节 保修

版本：6.00.05

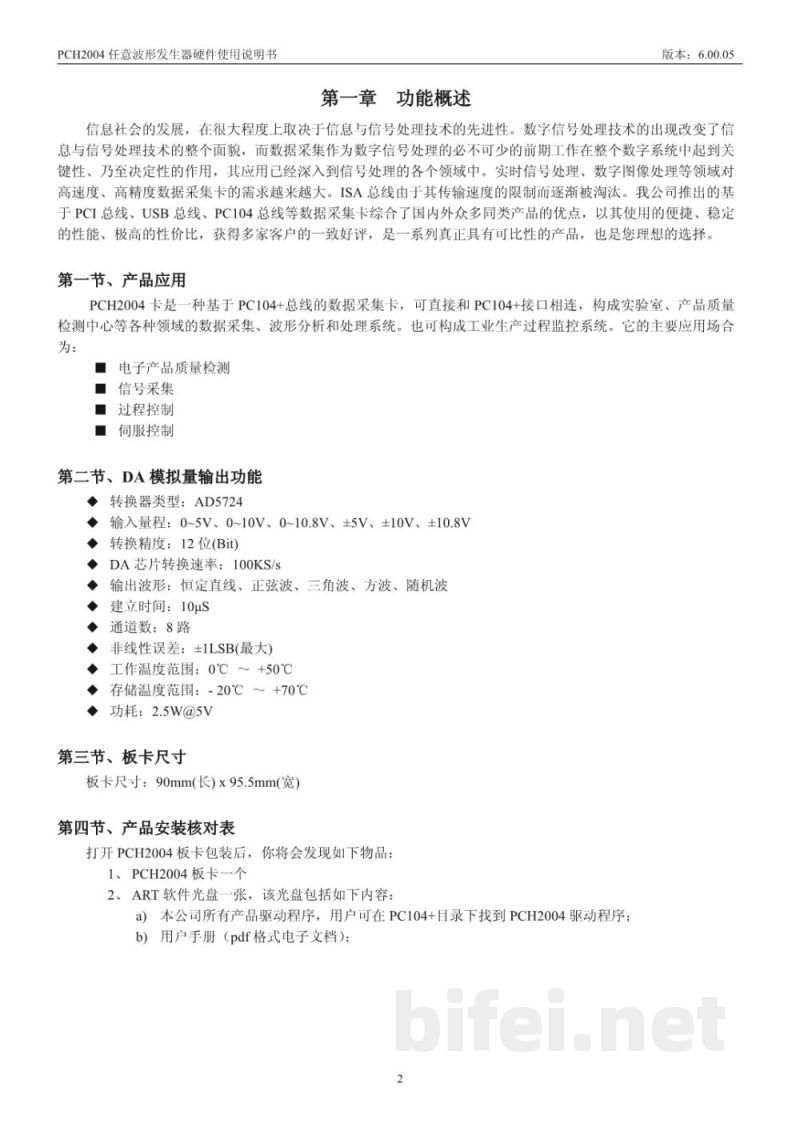

第一章 功能概述
信息社会的发展在很大程度上依赖于信息与信号处理技术的进步。数字信号处理技术的发展改变了信息处理方式，而数据采集作为数字信号处理的重要前端环节，在整个系统中起到关键作用，并已广泛应用于信号处理各领域，如实时信号处理、数字图像处理等。随着应用需求增加，对高速高精度数据采集卡的需求不断提升。

PCH2004卡是一种基于PC104+总线的数据采集卡，可直接与PC104+接口连接，用于实验室、产品质量检测中心等领域的数据采集、波形分析与处理系统，也可用于工业过程监控系统。主要应用包括：
■ 电子产品质量检测
■ 信号采集
■ 过程控制
■ 伺服控制

第二节 DA模拟量输出功能
转换器类型：AD5724
输入量程：0~5V、0~10V、0~10.8V、±5V、±10V、±10.8V
转换精度：12位（Bit）
DA芯片转换速率：100KS/s
输出波形：恒定直线、正弦波、三角波、方波、随机波
建立时间：10μs
通道数：8路
非线性误差：±1 LSB（最大）
工作温度范围：0℃～+50℃
存储温度范围：-20℃～+70℃
功耗：2.5W@5V

第三节 板卡尺寸
板卡尺寸：90mm（长）×95.5mm（宽）

第四节 产品安装核对表
打开PCH2004板卡包装后，应包含：
1. PCH2004板卡一块
2. ART软件光盘一张（含驱动程序及用户手册PDF），驱动可在PC104+目录中找到

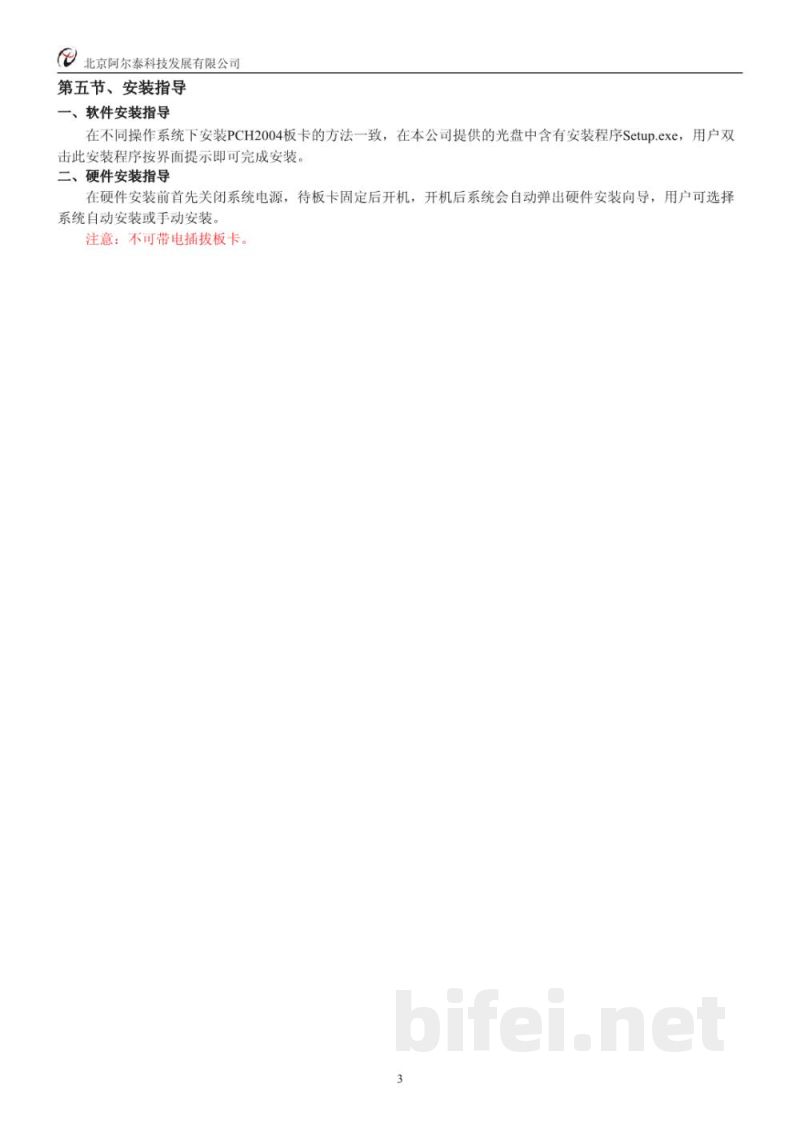

第五节 安装指导
软件安装：不同操作系统下安装方法一致，运行光盘中的Setup.exe，按提示完成安装。

硬件安装：安装前必须关闭系统电源，固定板卡后再开机，系统会自动检测并提示安装驱动，可选择自动或手动安装。注意：不可带电插拔板卡。

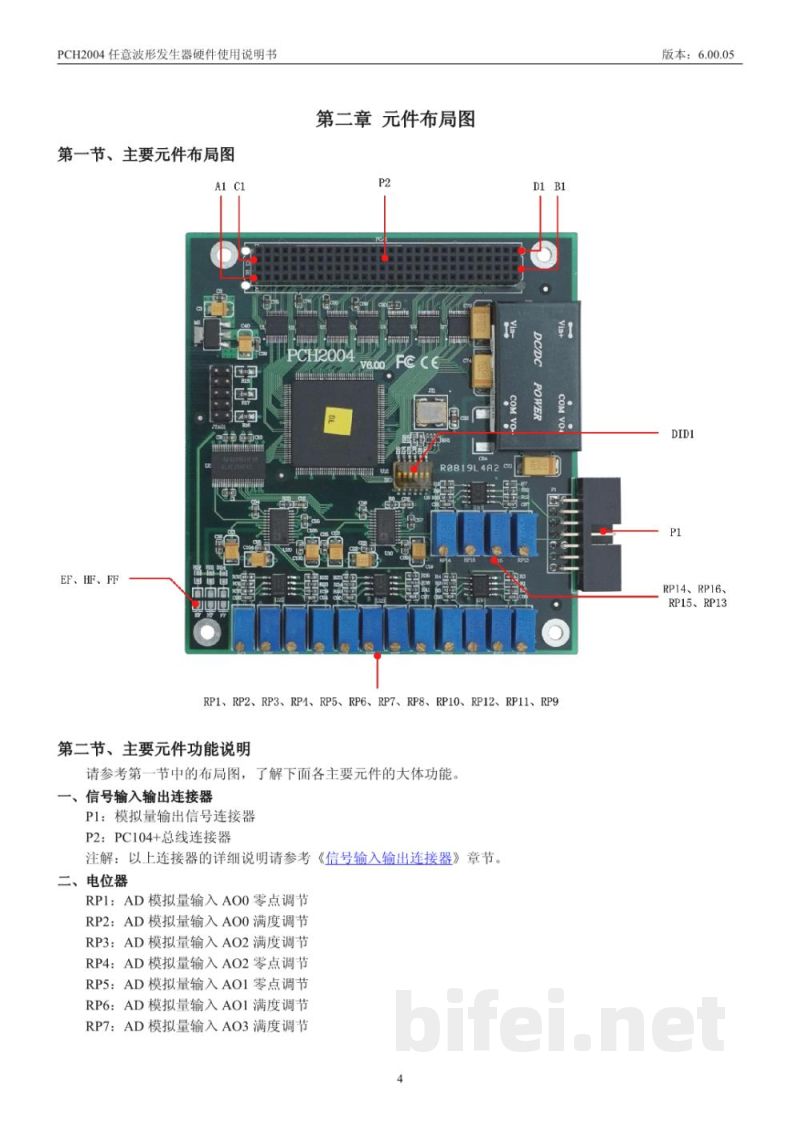

第二章 元件布局图
主要元件布局图（略）
主要元件：DCDC、POWER、COM、P1、P2及多个电位器RP1～RP16等

第二节 主要元件功能说明
信号输入输出连接器：
P1为模拟量输出信号连接器，P2为PC104+总线连接器。

电位器说明：
用于AD模拟量输入通道零点与满度调节（AOO、AO1、AO2、AO3等）。
RP1：AO0零点调节
RP2：AO0满度调节
RP3：AO2满度调节
RP4：AO2零点调节
RP5：AO1零点调节
RP6：AO1满度调节
RP7：AO3满度调节
