说明书-APC BR550G-CN备用电池

APC by Schneider Electric
安装和操作手册
Back-UPS BR550G-CN

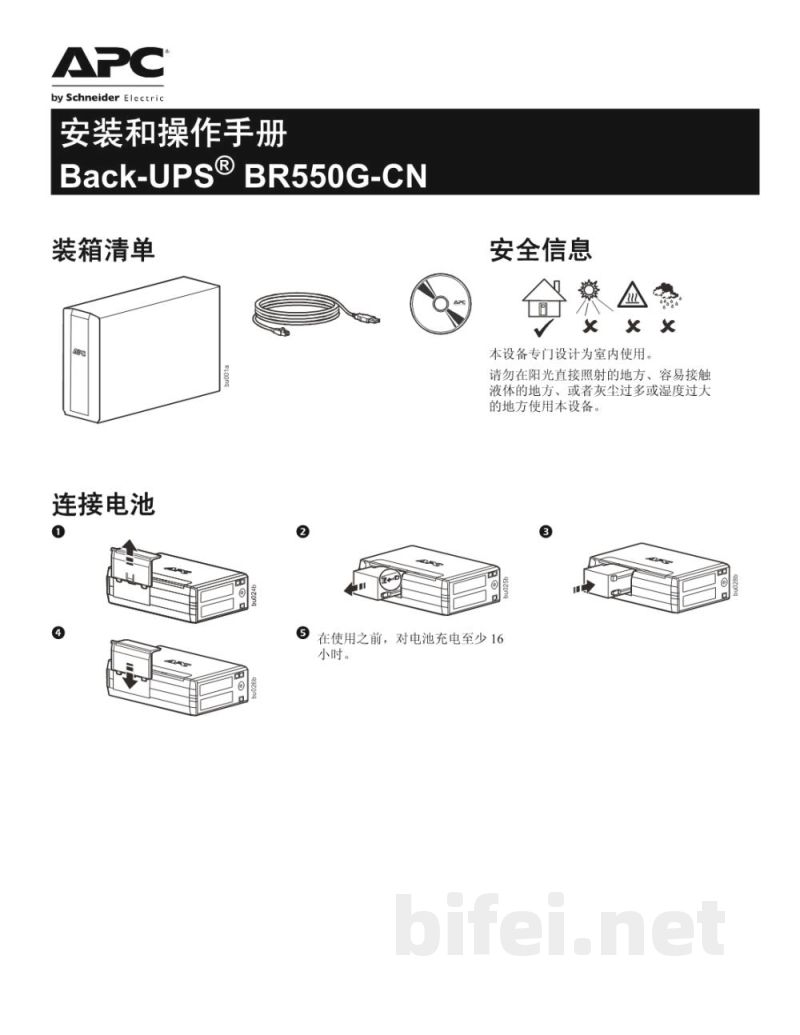

装箱清单
连接电池

安全信息

本设备专门设计为室内使用。请勿在阳光直射、易接触液体、灰尘过多或湿度过大的环境中使用本设备。在使用之前，请至少为电池充电16小时。

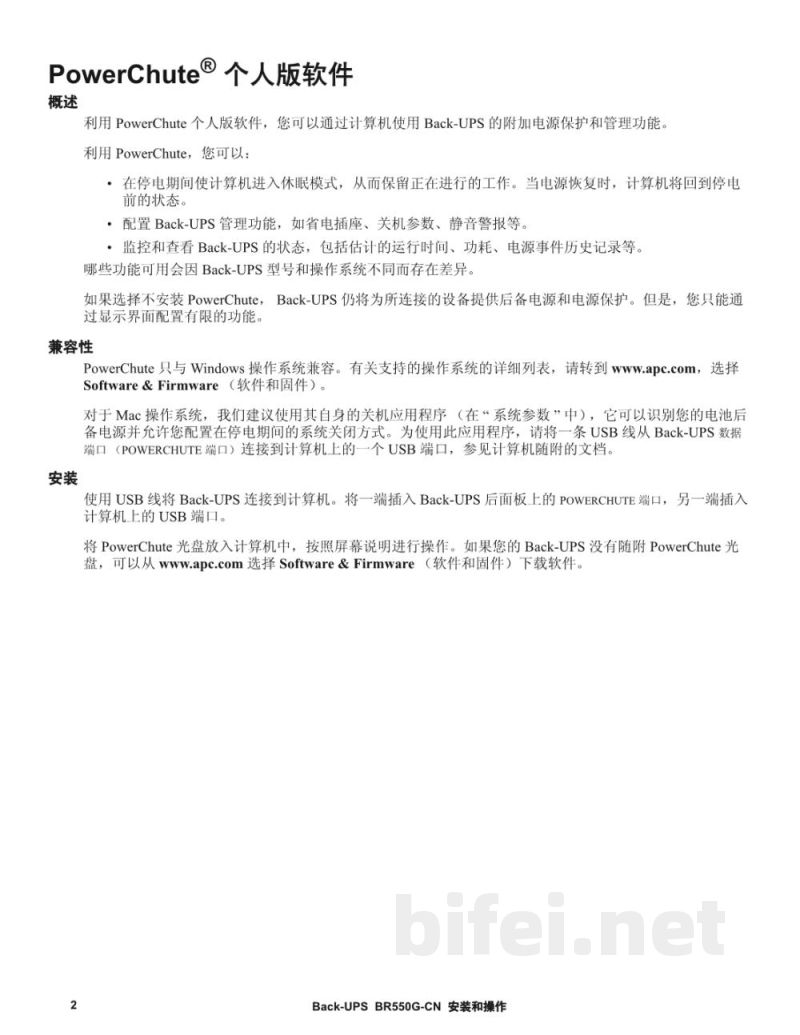

PowerChute 个人版软件概述

使用PowerChute个人版软件可通过计算机扩展Back-UPS的电源保护与管理功能。使用该软件可以实现：
在停电期间使计算机进入休眠状态以保存当前工作，并在电源恢复后恢复至断电前状态。
配置UPS管理功能，如省电插座、关机参数和静音警报等。
监控UPS状态，包括预计运行时间、功耗及电源事件历史记录。

不同型号与操作系统支持的功能可能不同。若不安装PowerChute，UPS仍可提供基础电源保护，但功能受限。

兼容性说明

PowerChute仅兼容Windows操作系统。Mac用户可使用系统自带的电源管理功能。通过USB线将UPS数据端口连接至计算机USB端口以实现通信控制。

安装方法

使用USB线将Back-UPS连接至计算机。将一端插入UPS后面板POWERCHUTE端口，另一端插入计算机USB端口。
将PowerChute光盘放入计算机并按提示安装。如无光盘，可从apc.com下载软件。

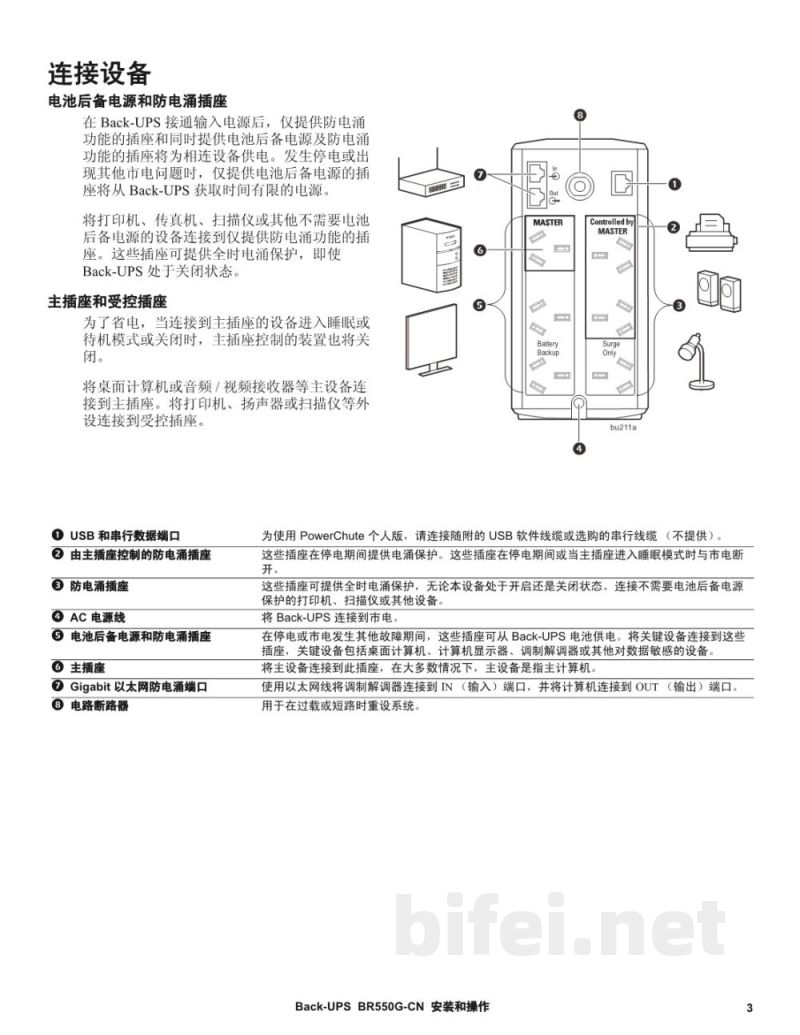

连接设备说明

电池后备电源与防电涌插座：在市电正常时供电，在断电或电力异常时提供电池后备电源。
仅防电涌插座：仅提供浪涌保护，不提供电池备份，适用于打印机、扫描仪等非关键设备。

主插座与受控插座：当主设备进入睡眠或关闭状态时，受控插座自动断电以实现节能。主设备通常为桌面计算机或音视频接收设备。外设如打印机、扬声器、扫描仪可连接至受控插座。

接口说明：USB与串行数据端口用于通信控制；以太网防电涌端口用于网络保护；电路断路器用于过载或短路复位。

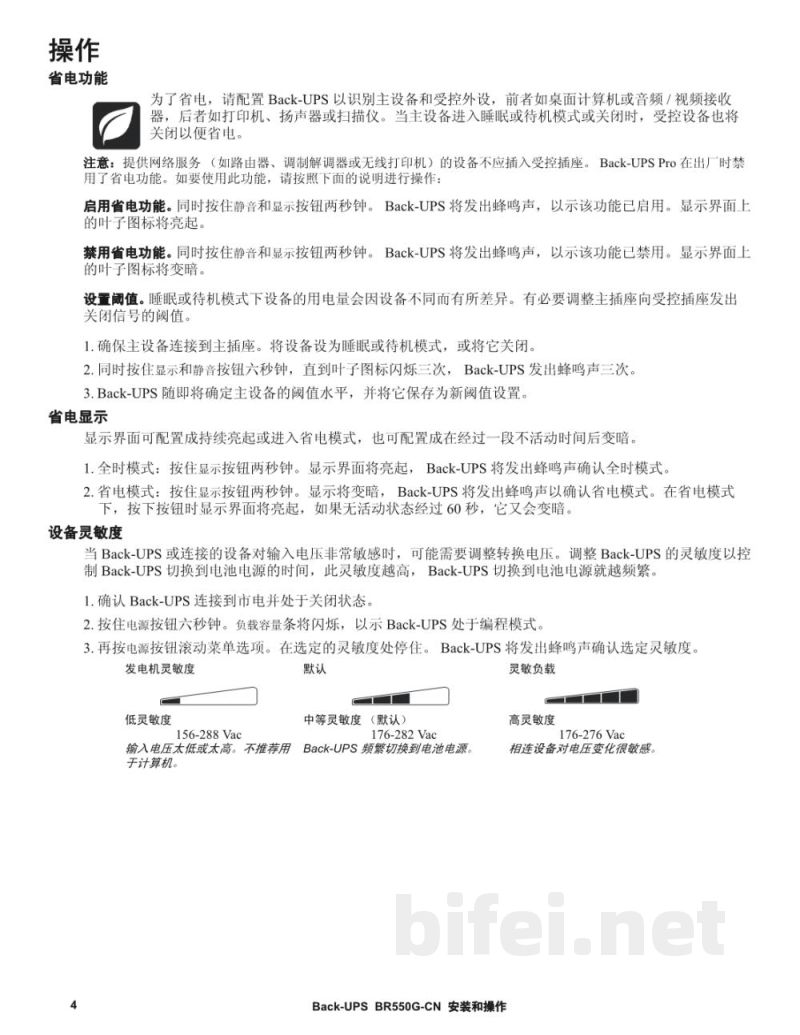

省电功能说明

为节省能源，可配置UPS识别主设备与受控设备。当主设备进入睡眠、待机或关闭状态时，受控插座将自动关闭以节省电力。网络设备如路由器、调制解调器或无线打印机不应连接至受控插座。

省电功能启用与禁用方法：同时按住静音与显示按钮约两秒，听到蜂鸣声表示启用成功，显示界面叶子图标亮起。再次操作可禁用该功能。
