PNF/ZF800系列智能测试仪硬件手册

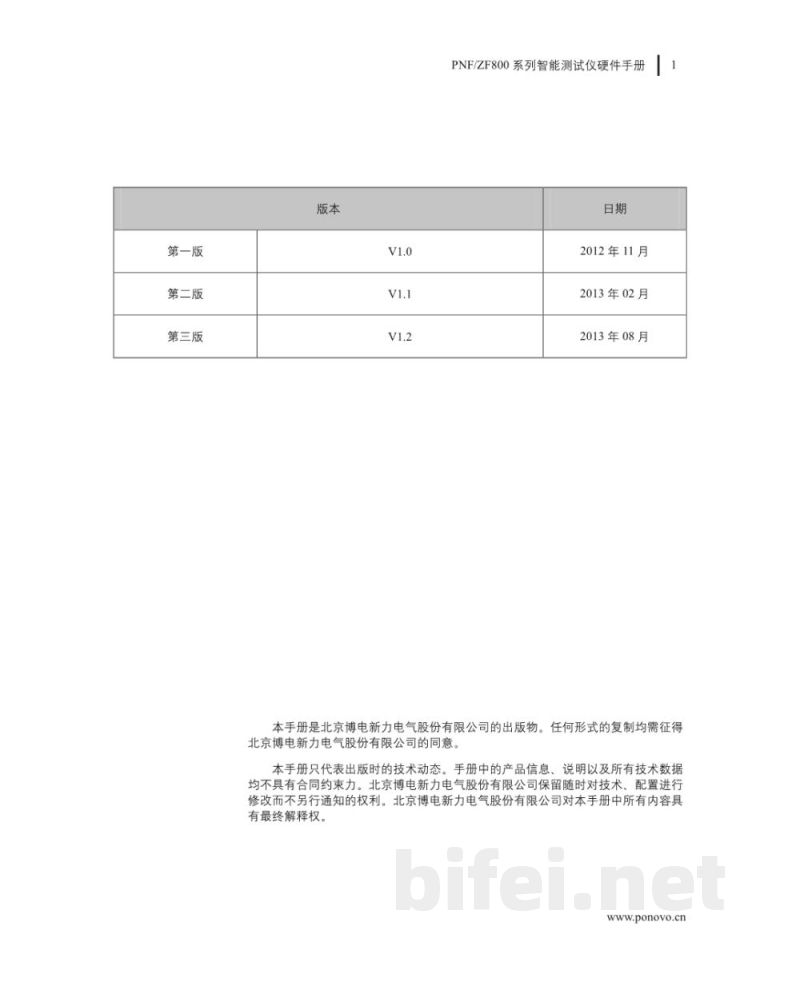

版本：V1.0 / V1.1 / V1.2
日期：2012年11月、2013年02月、2013年08月
北京博电新力电气股份有限公司（ponovo.cn）

声明
本手册为北京博电新力电气股份有限公司出版物，任何形式的复制均需征得书面同意。本手册仅代表出版时的技术状态，产品信息与技术参数可能随时调整，恕不另行通知，公司保留最终解释权。

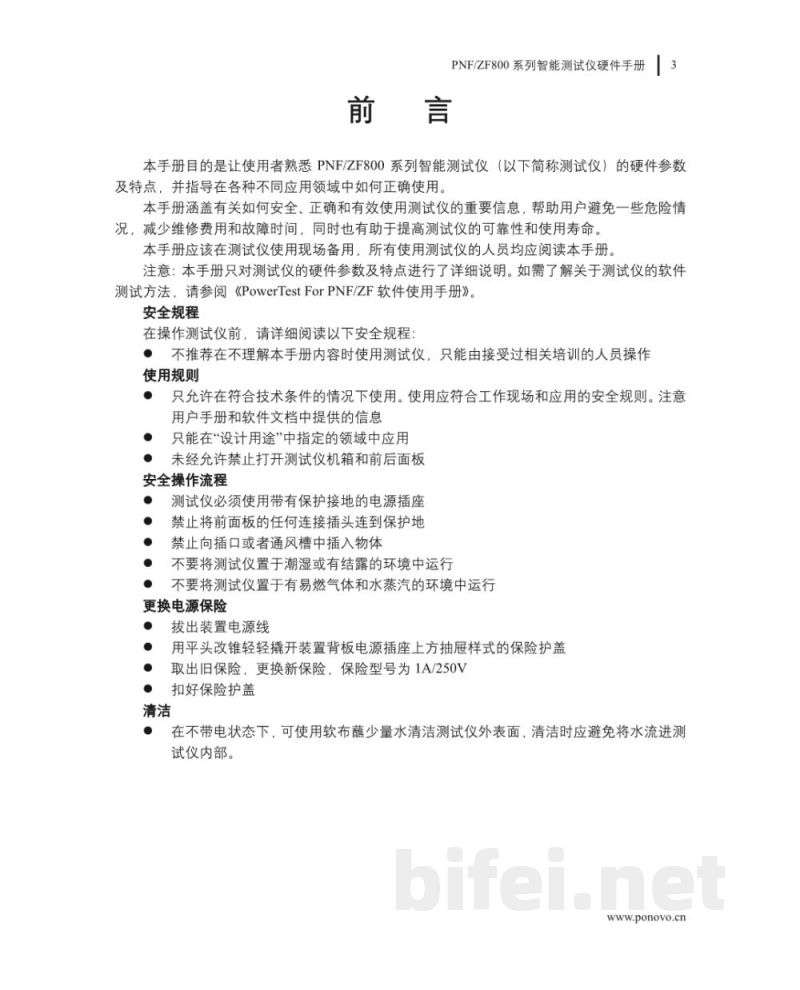

前言
本手册用于帮助用户了解PNF/ZF800系列智能测试仪的硬件参数与特点，并指导其在不同应用场景中的正确使用。手册包含设备安全、使用方法及硬件功能说明。软件操作方法请参考《PowerTest For PNF/ZF软件使用手册》。

安全规程
操作测试仪前必须阅读安全说明，仅允许经过培训人员使用设备。
1. 设备仅可在符合技术条件和安全规范环境下使用。
2. 必须遵守现场安全规则及用户手册说明。
3. 只能在设计用途范围内使用设备。
4. 禁止未经允许打开机箱或前后面板。
5. 设备必须使用带保护接地的电源插座。
6. 禁止将前面板接口连接至保护地错误使用。
7. 禁止向接口或通风孔插入异物。
8. 禁止在潮湿、结露、易燃气体或水蒸气环境中运行设备。
9. 更换保险丝前必须断开电源，保险规格为1A/250V。
10. 清洁设备时应断电并使用软布轻擦，避免液体进入设备内部。

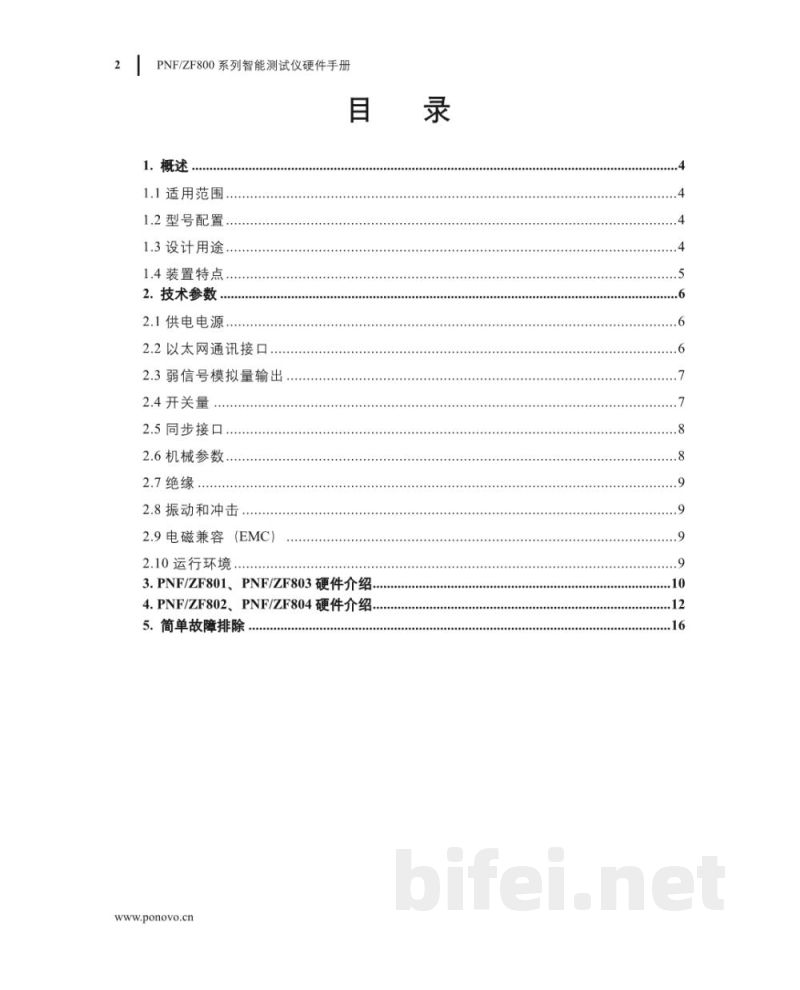

目录
1 概述
1.1 适用范围
1.2 型号配置
1.3 设计用途
1.4 装置特点

2 技术参数
2.1 供电电源
2.2 以太网通讯接口
2.3 弱信号模拟量输出
2.4 开关量
2.5 同步接口
2.6 机械参数
2.7 绝缘
2.8 振动与冲击
2.9 电磁兼容（EMC）
2.10 运行环境

3 PNF/ZF801、PNF/ZF803硬件介绍
4 PNF/ZF802、PNF/ZF804硬件介绍
5 简单故障排除

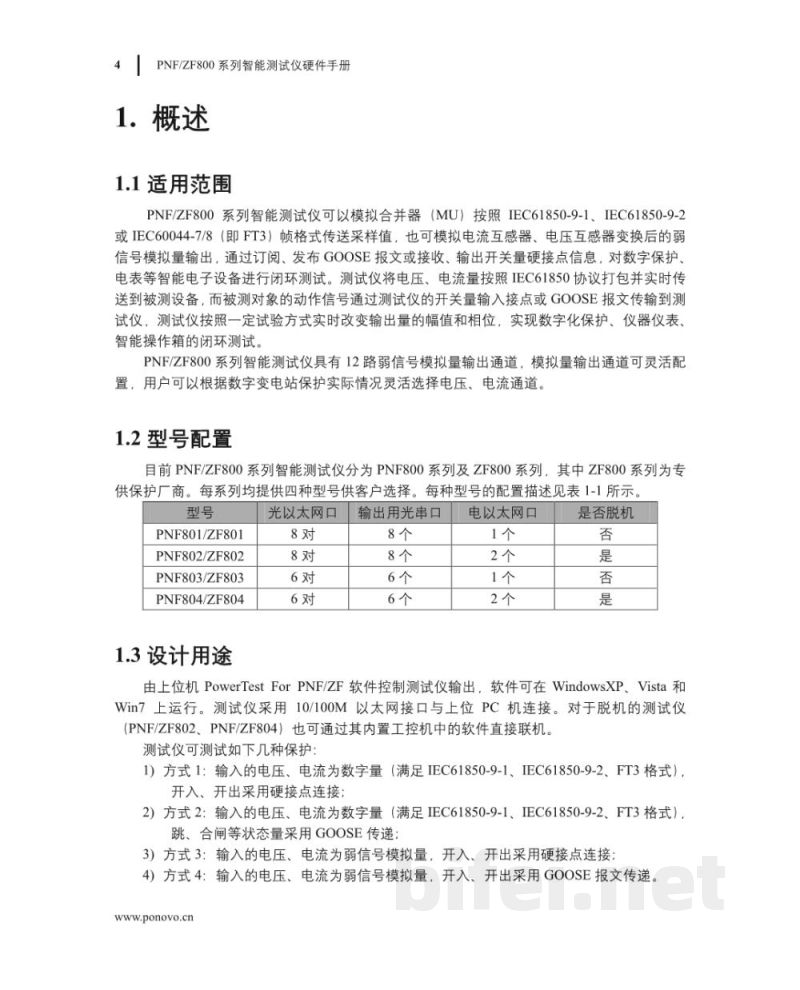

1 概述
1.1 适用范围
PNF/ZF800系列智能测试仪可模拟合并单元（MU），按照IEC61850-9-1、IEC61850-9-2及IEC60044-7/8（FT3）格式传输采样值，也可模拟电流互感器与电压互感器的弱信号模拟量输出。设备支持GOOSE报文订阅与发布，以及开关量硬接点信息输入输出，用于数字保护装置及智能电子设备的闭环测试。

测试仪将电压、电流量按IEC61850协议封装并实时输出至被测设备，被测设备动作信号通过开关量输入或GOOSE报文反馈至测试仪，系统根据测试策略调整输出幅值与相位，实现数字化保护、仪器仪表及智能操作箱的闭环测试。

设备提供12路弱信号模拟量输出通道，通道可灵活配置，可根据数字变电站保护需求选择电压或电流通道组合。

1.2 型号配置
PNF/ZF800系列分为PNF800系列与ZF800系列，其中ZF800为专供保护厂商版本。每个系列包含PNF801/ZF801、PNF802/ZF802、PNF803/ZF803、PNF804/ZF804四种型号，不同型号在通信接口、通道数量及脱机能力等方面存在差异。

1.3 设计用途
设备通过10/100M以太网接口与上位机连接，由PowerTest For PNF/ZF软件进行控制，在Windows XP、Vista及Windows 7系统下运行。部分型号支持脱机运行模式。
