博电科技 比对检测仪 PNA804 SCD - 说明书

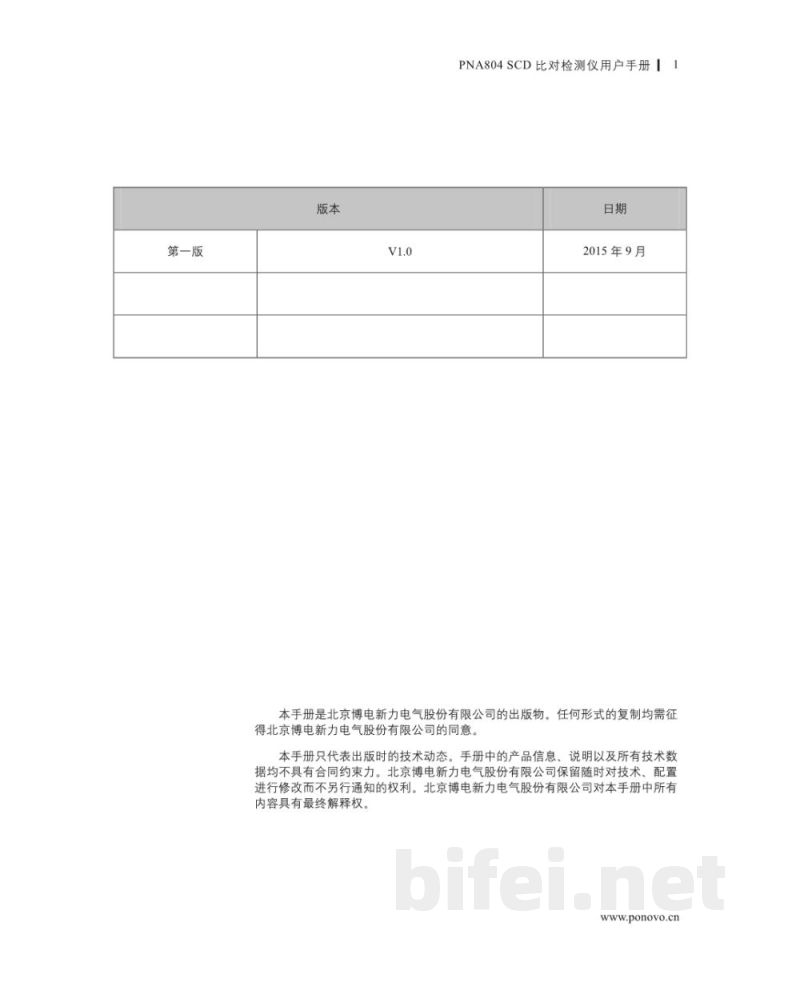

第一版
版本：V1.0
PNA804SCD比对检测仪用户手册
日期：2015年9月

声明：本手册为北京博电新力电气股份有限公司出版物，任何形式的复制均需征得公司同意。本手册仅代表出版时的技术状态，产品信息、说明及技术数据不构成合同约束力。公司保留随时修改技术与配置的权利，且不另行通知，并对本手册内容拥有最终解释权。

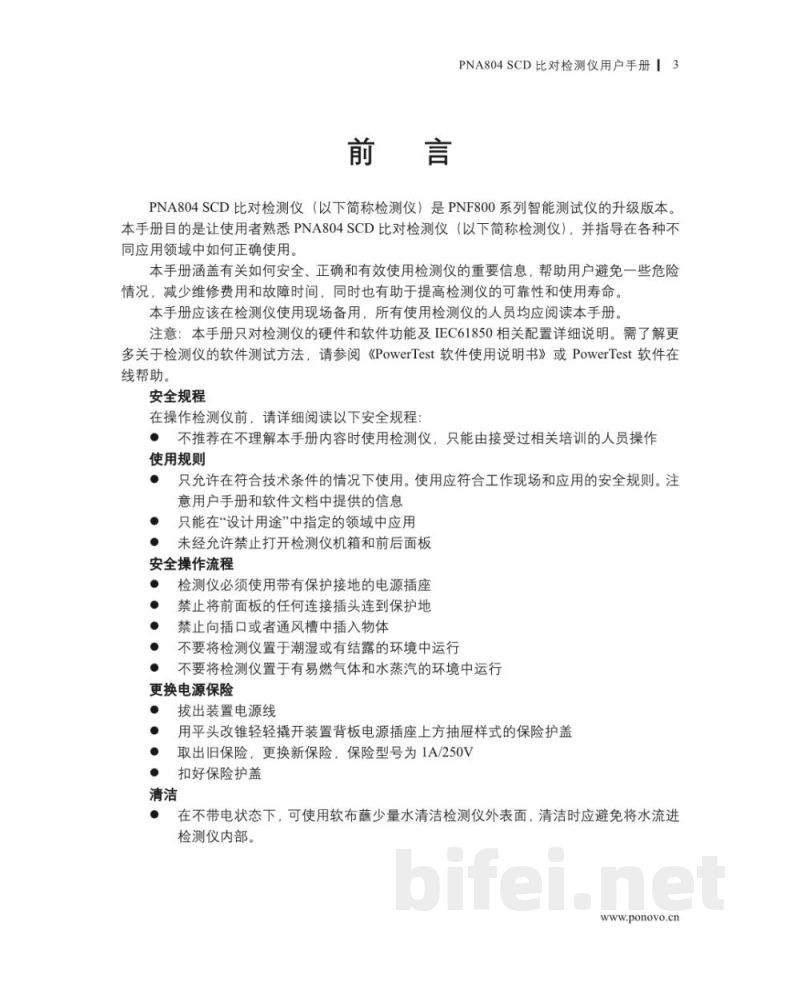

前言
PNA804SCD比对检测仪（以下简称检测仪）是PNF800系列智能测试仪的升级版本。本手册用于帮助用户熟悉设备，并指导其在不同应用场景中的正确使用方法。
本手册涵盖设备安全、使用方法及IEC61850相关配置说明。有关更详细的软件测试方法，请参考《PowerTest软件使用说明书》或软件在线帮助。

安全规程
在操作检测仪前，请仔细阅读以下安全要求：
1. 不推荐未理解手册内容的人员使用设备，必须由经过培训的人员操作。
2. 设备仅允许在符合技术条件及安全规范的环境中使用。
3. 必须遵循现场安全规则及用户手册说明。
4. 只能在“设计用途”范围内使用设备。
5. 禁止未经允许拆开设备机箱或前后面板。
6. 必须使用带保护接地的电源插座。
7. 禁止将前面板连接口接地错误使用。
8. 禁止向通风口或接口插入异物。
9. 设备不得在潮湿、结露、易燃气体或水蒸气环境中运行。
10. 更换保险丝前必须断开电源，保险规格为1A/250V。
11. 清洁设备时需断电，用软布蘸少量水擦拭，避免液体进入设备内部。

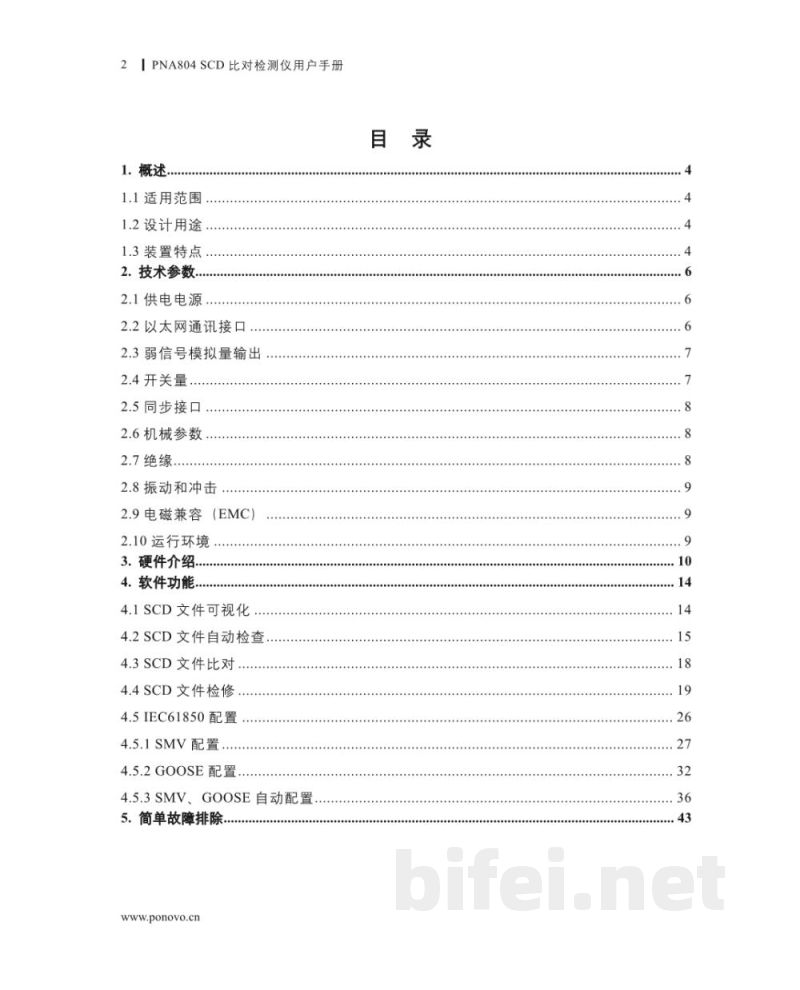

目录
1 概述
1.1 适用范围
1.2 设计用途

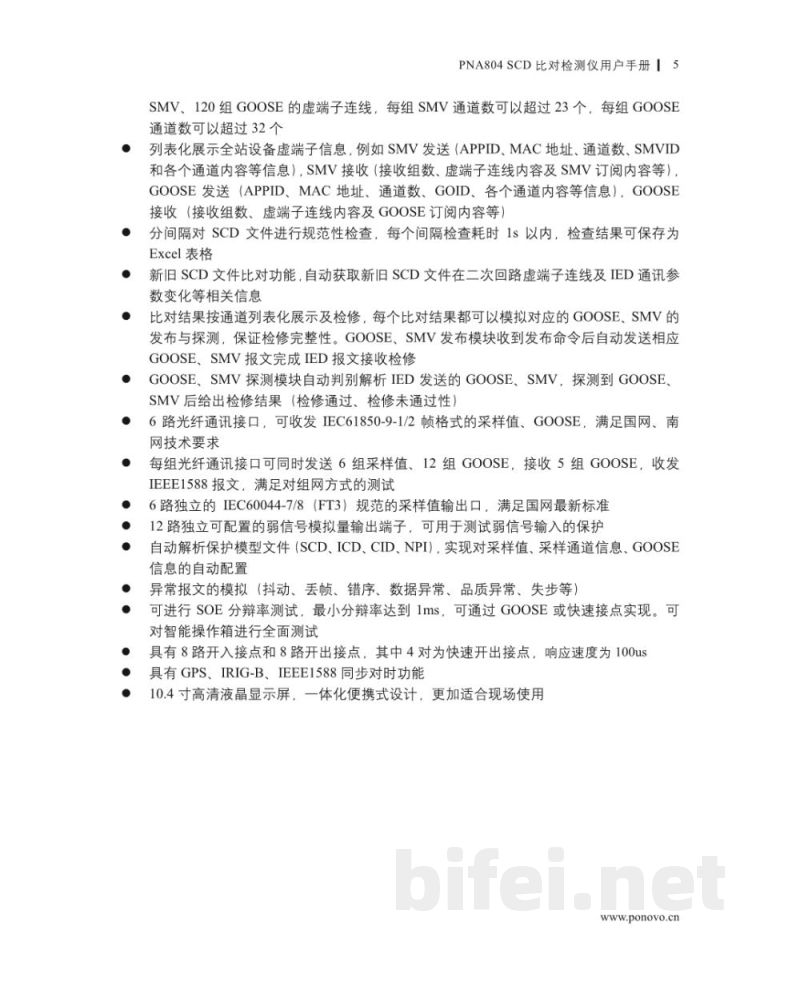

1.3 装置特点
2 技术参数
2.1 供电电源
2.2 以太网通讯接口
2.3 弱信号模拟量输出
2.4 开关量
2.5 同步接口
2.6 机械参数
2.7 绝缘
2.8 振动和冲击
2.9 电磁兼容（EMC）
2.10 运行环境
3 硬件介绍
4 软件功能
4.1 SCD文件可视化
4.2 SCD文件自动检查
4.3 SCD文件比对
4.4 SCD文件检修
4.5 IEC61850配置
4.5.1 SMV配置
4.5.2 GOOSE配置
4.5.3 SMV/GOOSE自动配置
5 简单故障排除

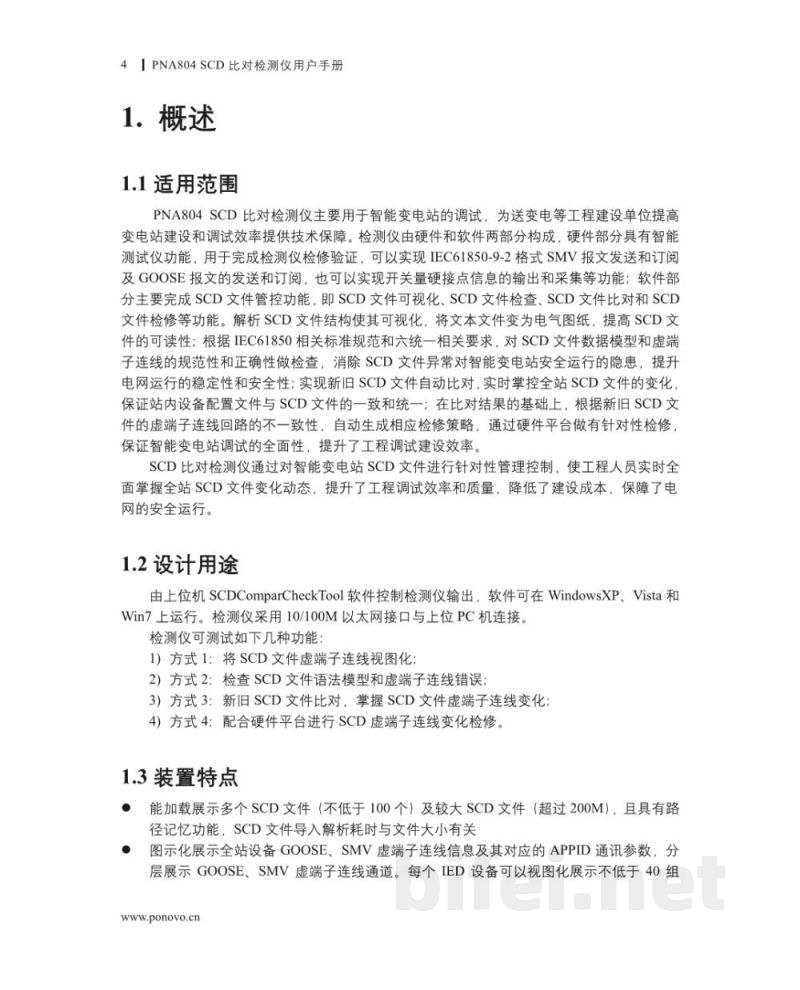

1 概述
1.1 适用范围
PNA804SCD比对检测仪主要用于智能变电站调试，为电力工程建设单位提供技术支持，提高变电站调试效率。
