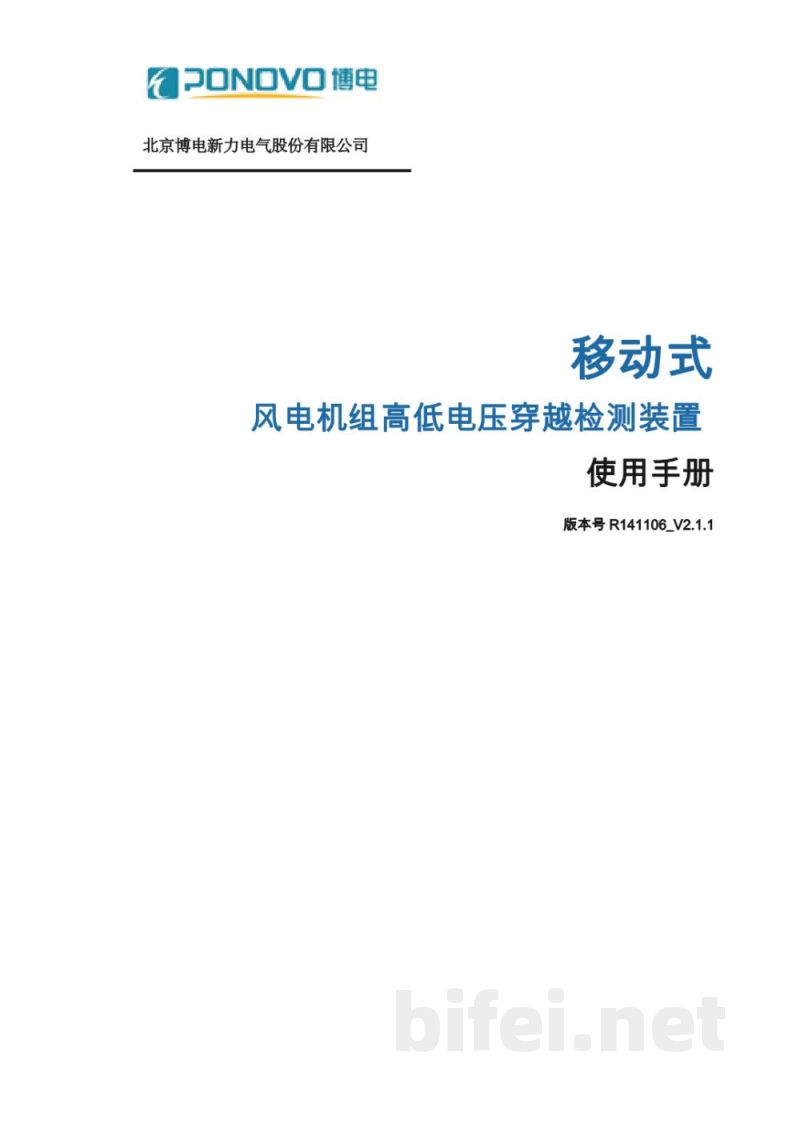

博电科技 移动式风电机组高低电压穿越检测装置 PHL - 说明书

PONOVO博电
北京博电新力电气股份有限公司
移动式风电机组高低电压穿越检测装置使用手册
版本号：R141106_V2.1.1

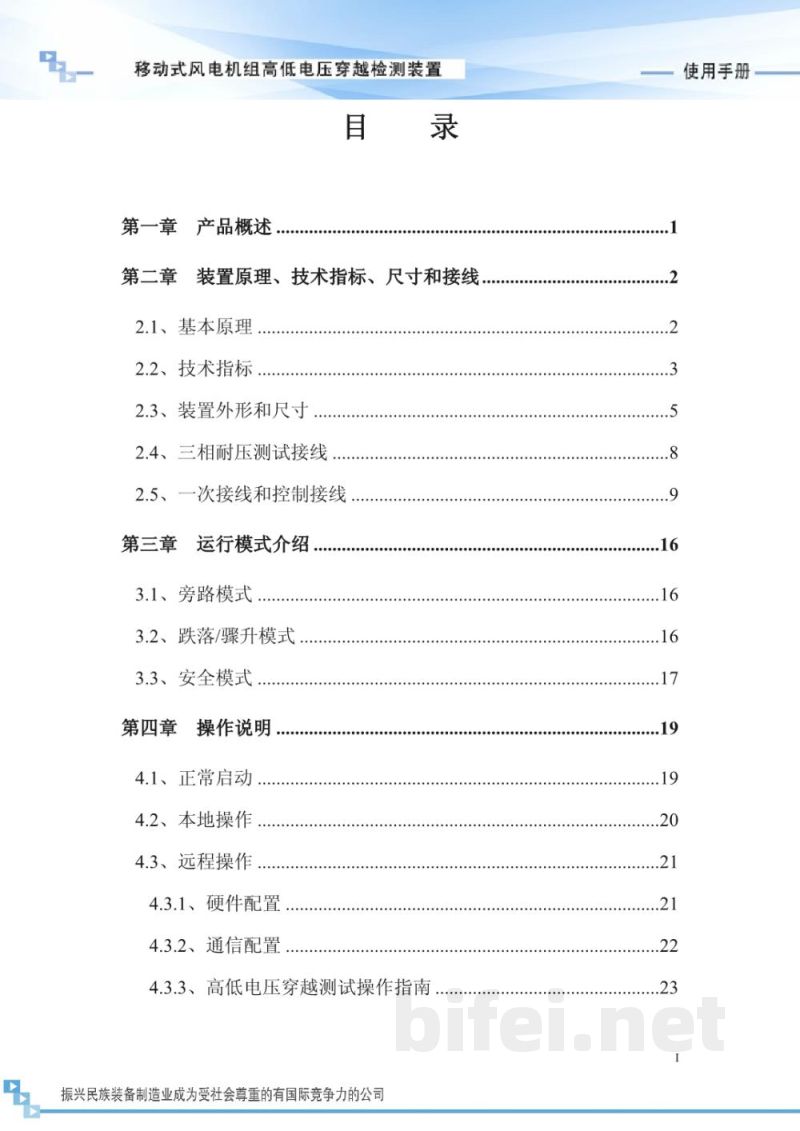

目录
第一章 产品概述
第二章 装置原理、技术指标、尺寸和接线
2.1 基本原理
2.2 技术指标
2.3 装置外形和尺寸
2.4 三相耐压测试接线
2.5 一次接线和控制接线
第三章 运行模式介绍
3.1 旁路模式
3.2 跌落/骤升模式
3.3 安全模式
第四章 操作说明
4.1 正常启动
4.2 本地操作
4.3 远程操作
4.3.1 硬件配置
4.3.2 通信配置
4.3.3 高低电压穿越测试操作指南

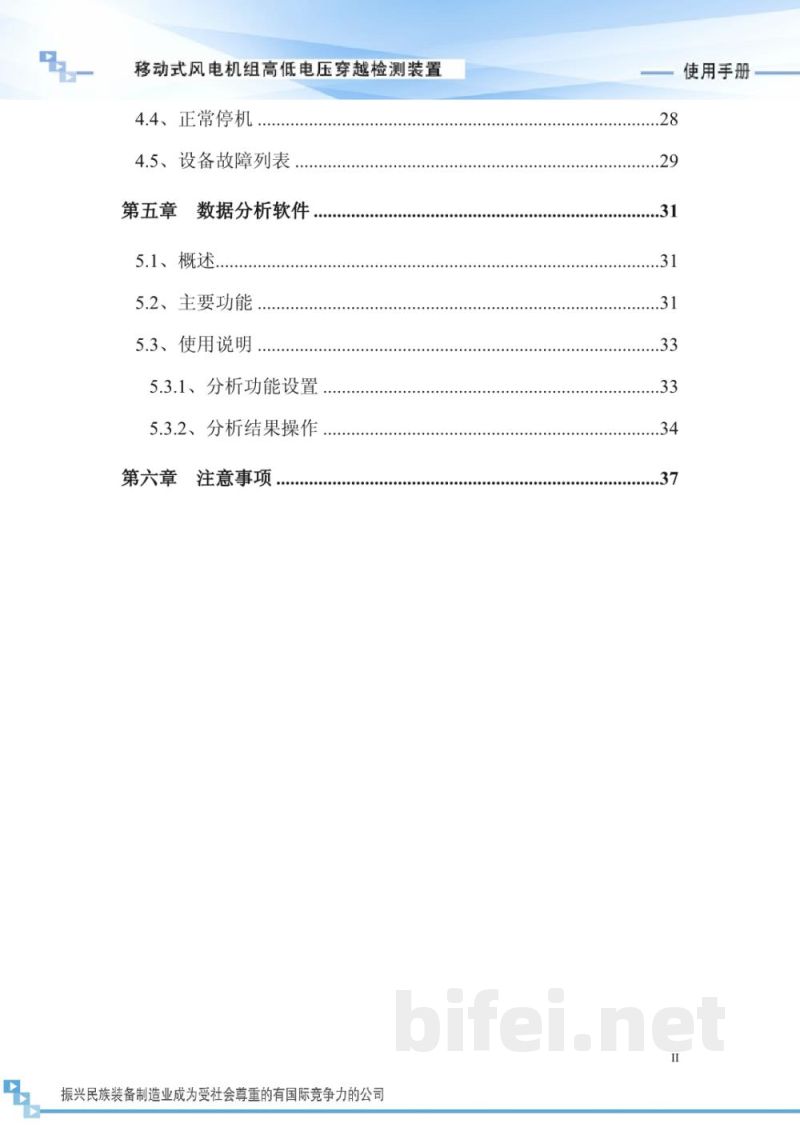

4.4 正常停机
4.5 设备故障列表
第五章 数据分析软件
5.1 概述
5.2 主要功能
5.3 使用说明
5.3.1 分析功能设置
5.3.2 分析结果操作
第六章 注意事项

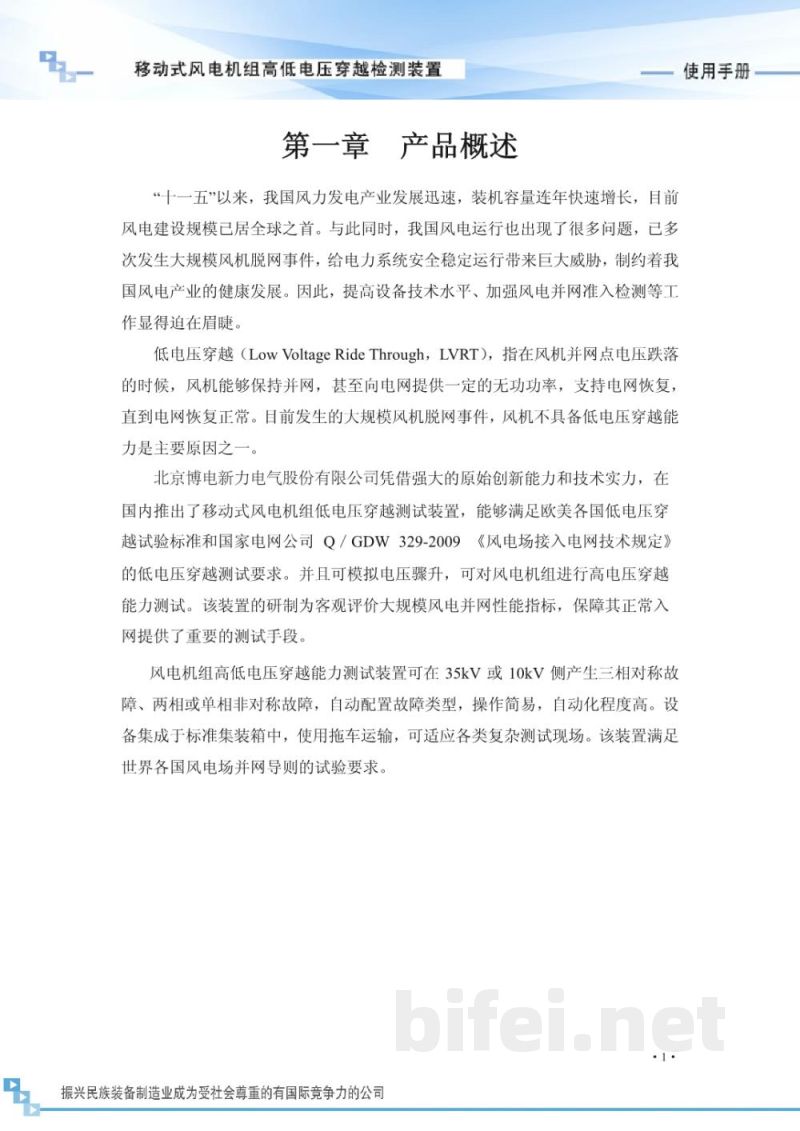

第一章 产品概述
“十一五”以来，我国风力发电产业发展迅速，装机容量持续快速增长，风电建设规模已居全球前列。但风电运行过程中仍存在问题，曾多次发生大规模风机脱网事件，对电力系统安全稳定运行造成巨大威胁，制约风电产业健康发展。因此，提高设备技术水平、加强风电并网准入检测显得尤为重要。

低电压穿越（Low Voltage Ride Through，LVRT）是指风机在并网点电压跌落时仍能保持并网运行，并可向电网提供一定无功功率支持电网恢复，直到系统电压恢复正常。当前大规模风机脱网事件中，缺乏低电压穿越能力是主要原因之一。

北京博电新力电气股份有限公司基于技术积累推出移动式风电机组低电压穿越测试装置，可满足欧美相关标准及国家电网公司Q/GDW329-2009《风电场接入电网技术规定》的LVRT测试要求，并可模拟电压骤升，实现高电压穿越测试。该装置为评估风电并网性能、保障并网安全提供重要测试手段。

该检测装置可在35kV或10kV侧模拟三相对称故障、两相或单相非对称故障，并可自动配置故障类型，具有操作简便、自动化程度高的特点。设备集成于标准集装箱内，通过拖车运输，可适应复杂现场环境，满足各类风电并网试验需求。

第二章 装置原理、技术指标、尺寸和接线

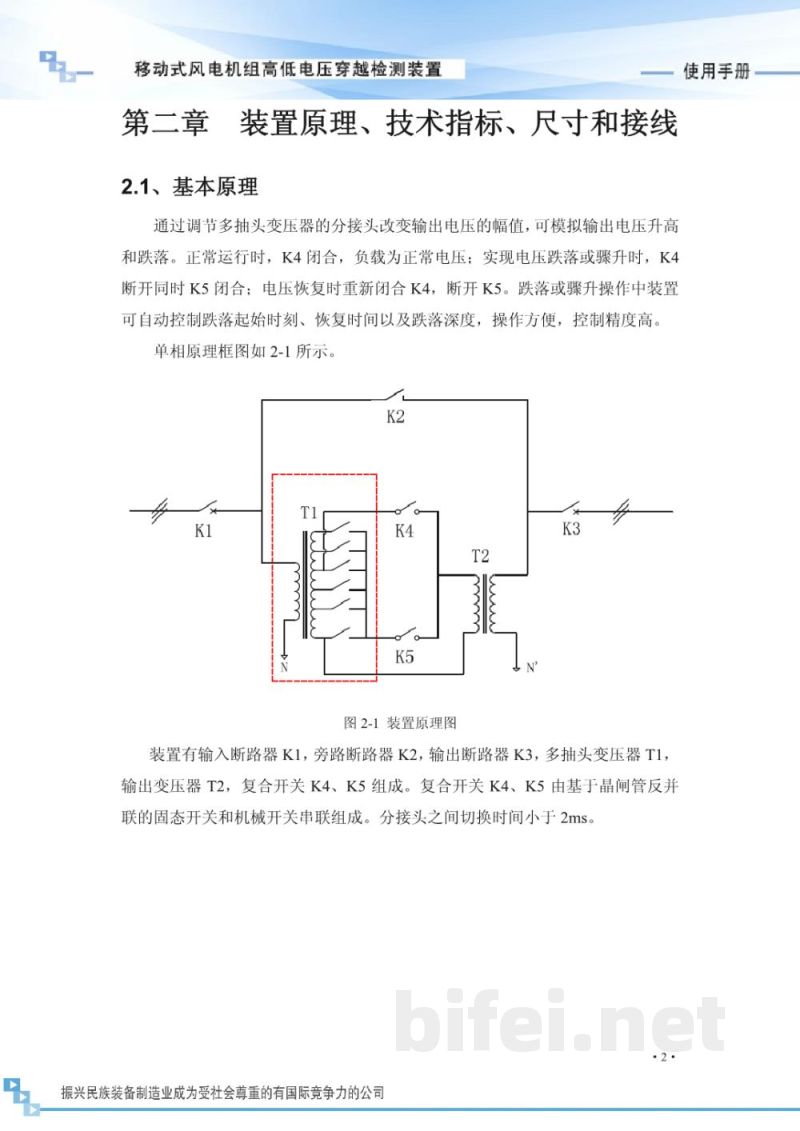

2.1 基本原理
通过调节多抽头变压器分接头改变输出电压幅值，实现电压升高与跌落模拟。正常运行时K4闭合，负载为正常电压；在进行电压跌落或骤升时K4断开、K5闭合；电压恢复时重新闭合K4并断开K5。系统可自动控制跌落起始时刻、恢复时间及跌落深度，控制精度高、操作简便。

装置由输入断路器K1、旁路断路器K2、输出断路器K3、多抽头变压器T1、输出变压器T2及复合开关K4、K5组成。复合开关K4、K5采用晶闸管反并联固态开关与机械开关串联结构，分接头切换时间小于2ms。
