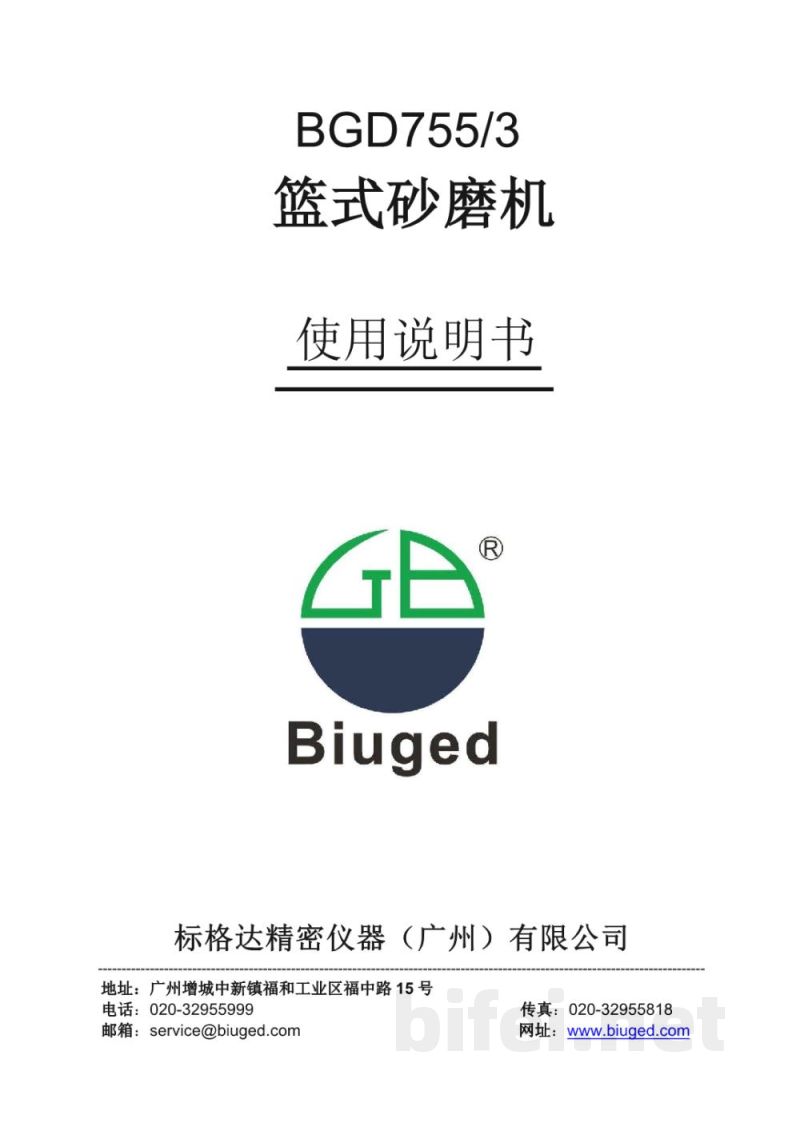

BGD755/3 篮式砂磨机 使用说明书
Biuged 标格达精密仪器（广州）有限公司
地址：广州市增城区中新镇福和工业区福中路15号
电话：020-32955999
邮箱：service@biuged.com
网址：biuged.com

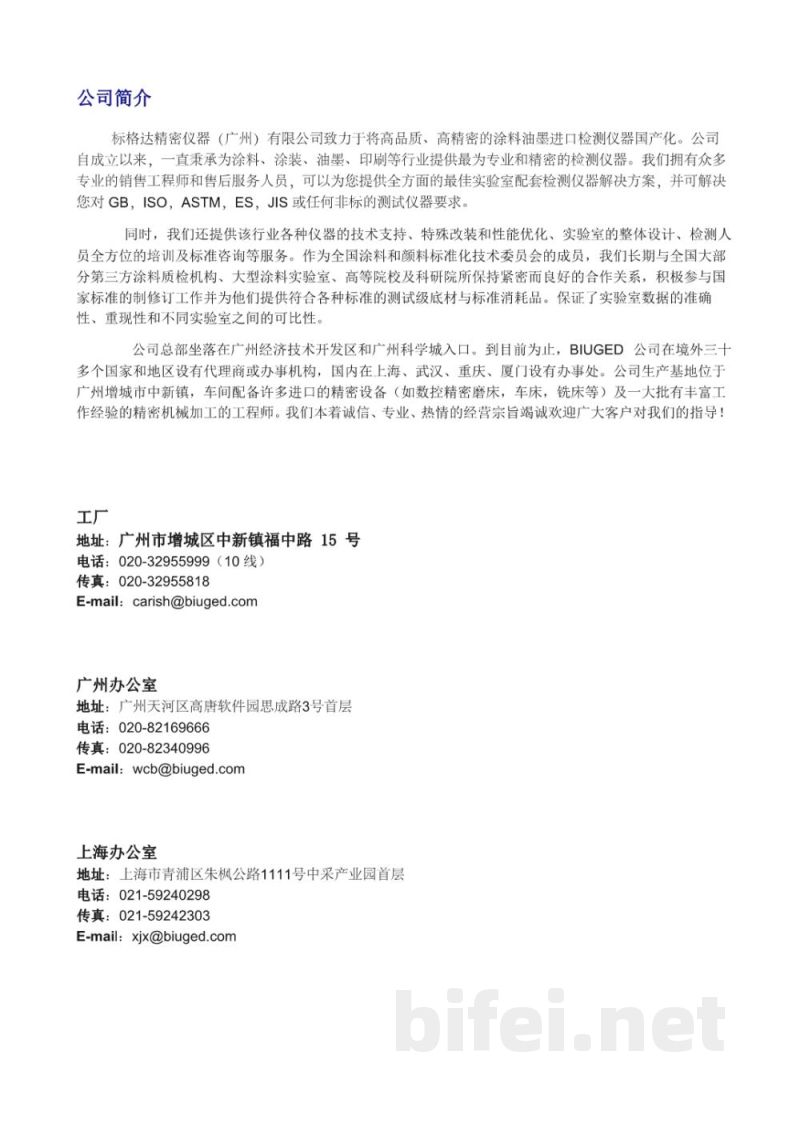

公司简介
标格达精密仪器（广州）有限公司致力于涂料、油墨等行业检测仪器的国产化与专业化发展。公司提供实验室检测仪器整体解决方案，涵盖标准测试设备、特殊定制、技术支持、实验室设计及人员培训等服务，并参与相关国家标准制定工作。公司在国内外设有多个办事机构与代理网络，具备完善的研发与生产能力。

工厂及办公信息
广州办公室：广州市天河区高唐软件园思成路3号首层，电话020-82169666，传真020-82340996，E-mail：wcb@biuged.com
上海办公室：上海市青浦区朱枫公路1111号中采产业园首层，电话021-59240298，传真021-59242303，E-mail：xjx@biuged.com

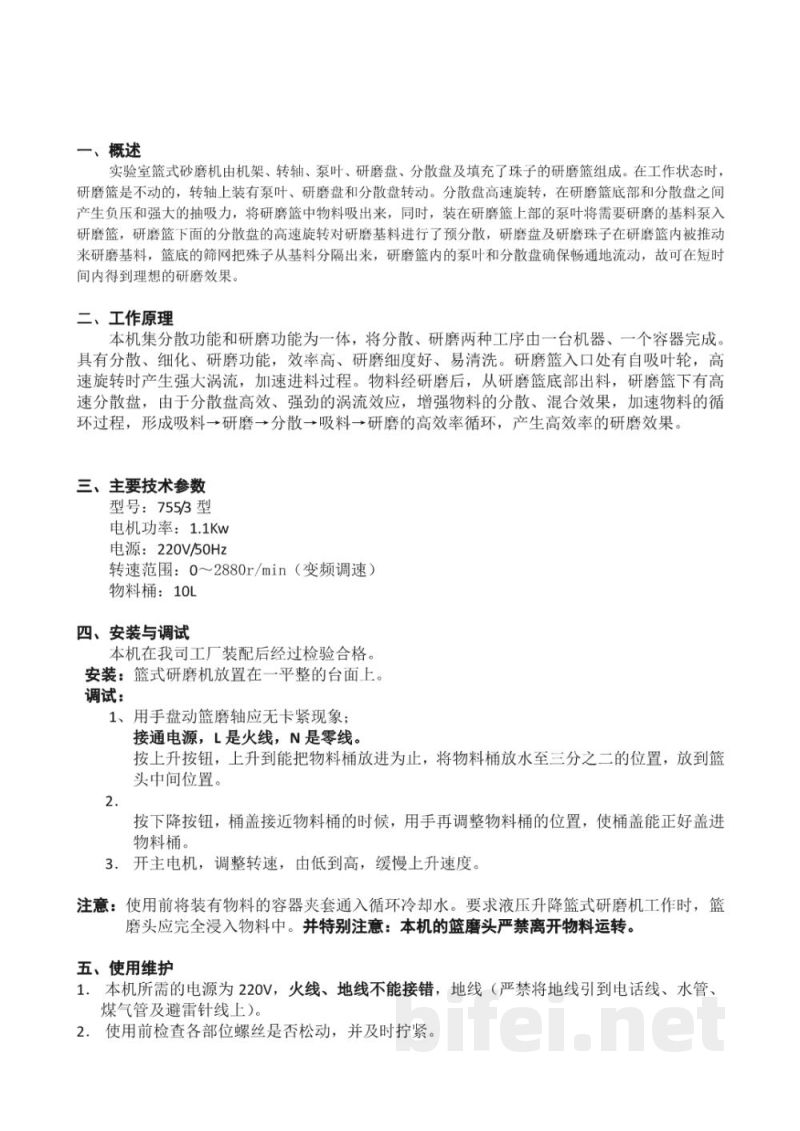

一、概述
实验室篮式砂磨机由机架、转轴、泵叶、研磨盘、分散盘及填充研磨珠的研磨篮组成。工作时研磨篮固定不动，转轴带动泵叶、研磨盘和分散盘高速旋转。分散盘高速旋转在研磨篮底部形成负压和强吸力，将物料吸入研磨系统，同时泵叶将基料泵入研磨篮。分散盘、研磨盘及研磨珠共同作用，实现对物料的高效分散与研磨，筛网将研磨珠与物料分离，实现连续循环研磨，提高效率与研磨细度。

二、工作原理
本机集分散与研磨功能于一体，通过一台设备完成分散、细化与研磨过程。设备具有效率高、细度好、易清洗等特点。研磨篮入口设有自吸叶轮，高速旋转产生涡流，加速进料。物料经研磨后从底部出料，在高速分散盘作用下形成强涡流循环，实现吸料—研磨—分散的连续高效循环过程。

三、主要技术参数
型号：755/3型
电机功率：1.1Kw
电源：220V / 50Hz
转速范围：0～2880r/min（变频调速）
物料桶容量：10L

四、安装与调试
设备出厂前已完成装配与检验。安装时应将设备放置于平整台面。

调试步骤：
1. 手动盘动研磨轴应无卡滞现象。接通电源（L为火线，N为零线）。按上升按钮至可放置物料桶高度，将物料桶加入约三分之二水量置于研磨位置。
2. 按下降按钮调整桶盖位置，使其与物料桶正确对位。
3. 启动主电机，从低速逐步调整至高转速运行。

注意事项：使用前需确保夹套通入循环冷却水。工作时篮磨头必须完全浸入物料中，严禁空转。

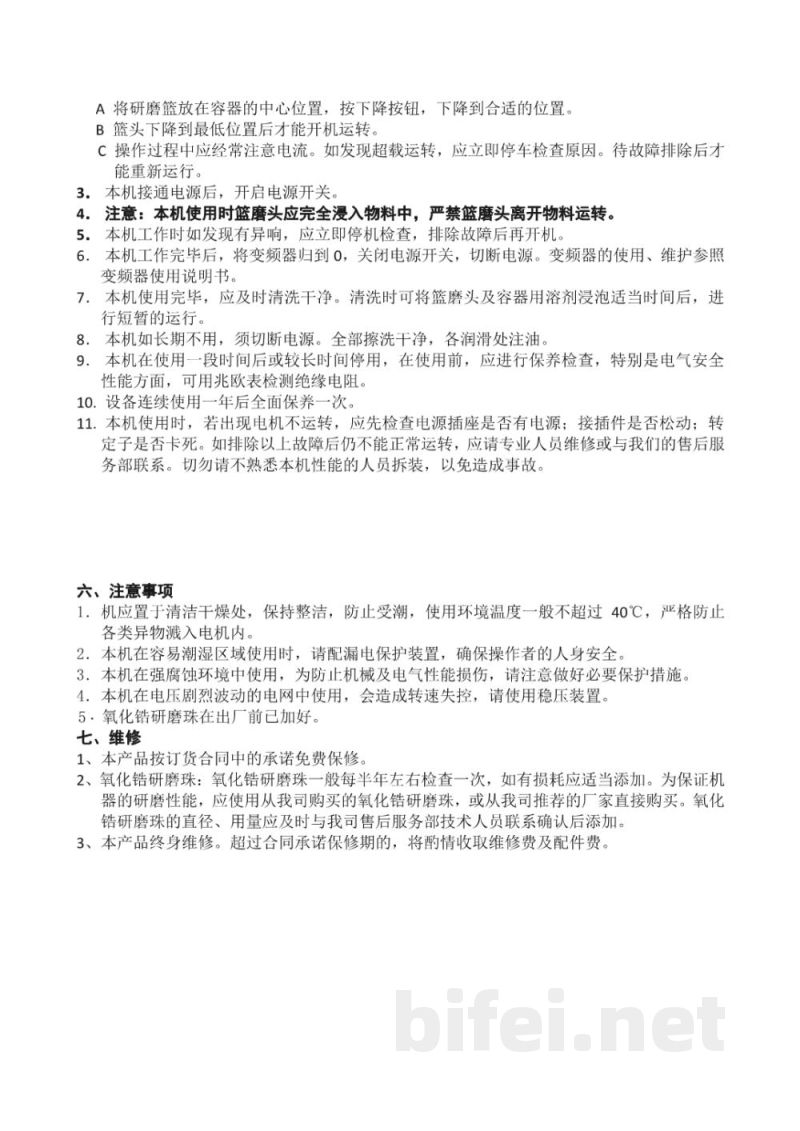

五、使用与维护
1. 电源为220V，必须正确接线，严禁接错地线。
2. 使用前检查各部位螺丝是否松动并及时紧固。操作时确保篮头下降至合适位置后再启动设备。运行过程中应监测电流，防止过载。
3. 设备运行时篮磨头必须完全浸入物料中，严禁离开物料空转。

（后续内容在OCR文本中不完整）
