阿美特克-博勒飞 升降支架 Helipath - 操作说明

BROOKFIELD Engineering Laboratories, Inc.
11 Commerce Boulevard, Middleboro, MA 02346, USA
Tel: 508-946-6200 / 800-628-8139
Fax: 508-946-6262
brookfieldengineering.com

Model D Helipath Stand
Assembly & Operating Instructions
Manual No. M82-100-K0713

本说明适用于标准版与Ez Lock版本的Helipath Stand。

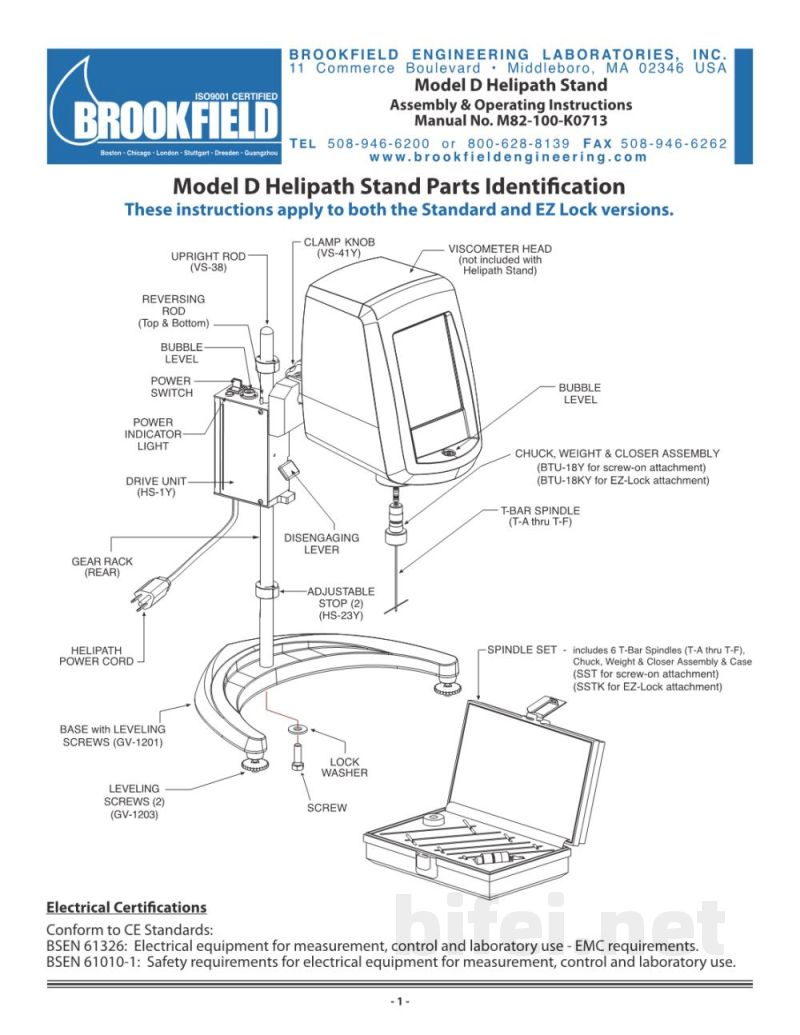

一、部件识别

主要部件包括：
夹紧旋钮（CLAMP KNOB，VS-41Y）
立杆（UPRIGHT ROD，VS-38）
反向杆（REVERSING ROD，上部与下部）
气泡水平仪（BUBBLE LEVEL）
电源开关（POWER SWITCH）
电源指示灯（POWER INDICATOR LIGHT）
驱动单元（DRIVE UNIT，HS-1Y）
后部脱开齿条（DISENGAGING GEAR RACK，REAR）
Helipath电源线（POWER CORD）
底座（BASE，GV-1201，带调平螺钉）
调平螺钉（LEVELING SCREWS，GV-1203，2个）
可调限位器（ADJUSTABLE STOP，HS-23Y，2个）
锁紧垫圈与螺钉组件
粘度计头部（VISCOMETER HEAD，不包含在Helipath支架中）
夹头/配重/闭合组件（CHUCK, WEIGHT & CLOSER ASSEMBLY）
- BTU-18Y（螺纹连接版本）
- BTU-18KY（EZ-Lock版本）

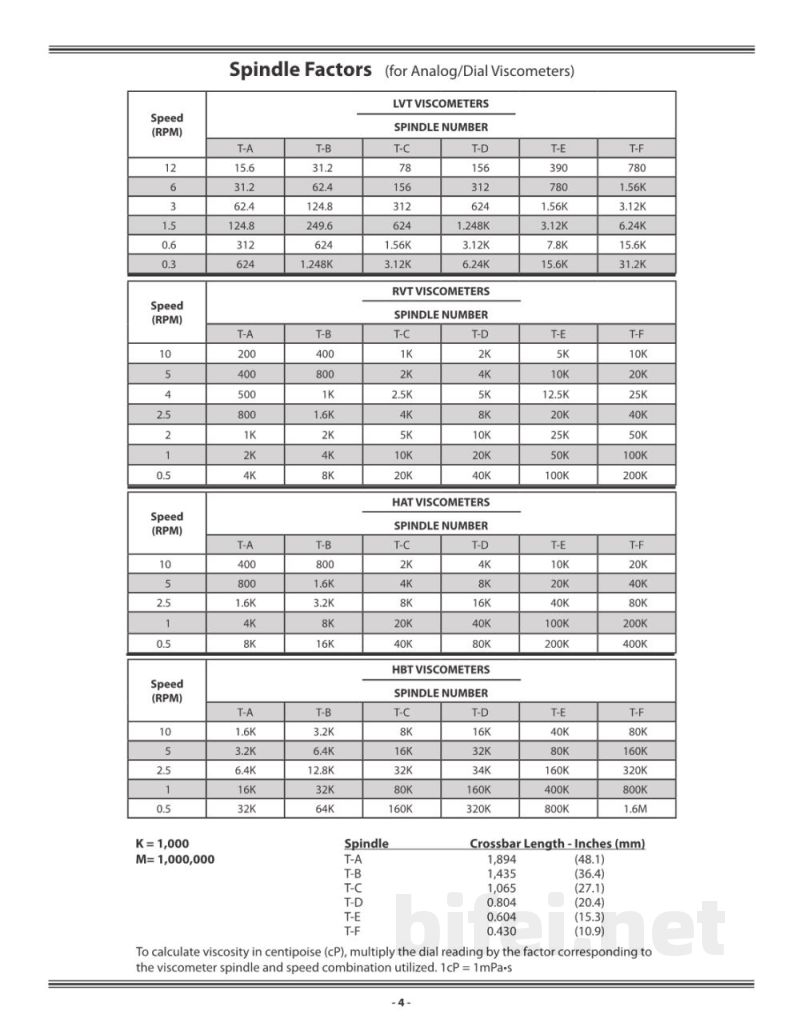

T型转子（T-BAR SPINDLE，T-A 至 T-F）
转子套装（SPINDLE SET）包含6种T型转子（T-A至T-F）及转子盒（TU-25Y）

二、标准与认证

符合CE标准：
BS EN 61326：用于测量、控制和实验室电气设备的电磁兼容要求
BS EN 61010-1：用于测量、控制和实验室电气设备的安全要求

三、开箱检查

请确认所有组件均已收到且无隐藏损坏。标准配置包括：
驱动单元（HS-1Y）1个
底座（GV-1201）1个
调平螺钉（GV-1203）2个
立杆（VS-38）1个
可调限位器（HS-23Y）2个

转子套装（SST）包括：
6个T型转子（T-A至T-F）
夹头/闭合/配重组件（BTU-18Y或BTU-18KY）
转子盒（TU-25Y）

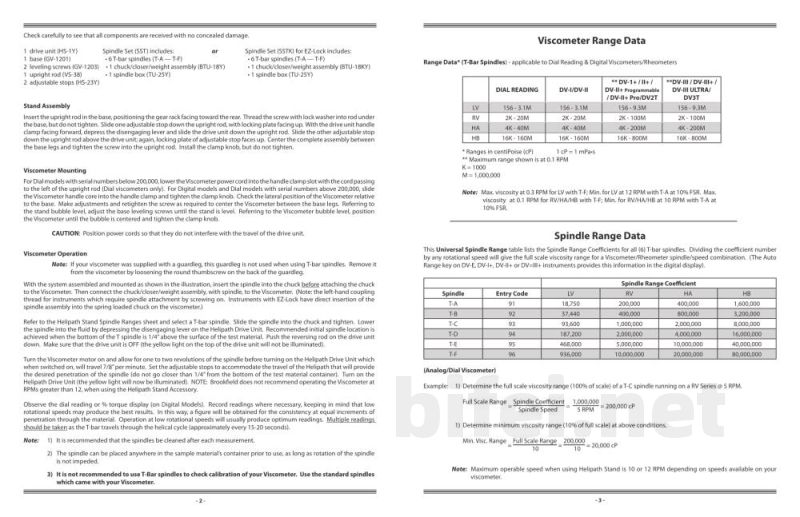

四、组装说明

将立杆插入底座中，确保齿条朝向正确方向。
将螺钉与垫圈安装在底座下方但暂不拧紧。
在立杆上安装一个可调限位器，并确保锁定板朝上。
将驱动单元手柄朝前，按下脱开杆，将驱动单元滑入立杆。

（以下为OCR截断内容，原文不完整，已省略无法识别部分）

五、设备用途说明

该设备用于配合粘度计及T型转子进行实验室粘度测量实验，通过Helipath轨迹运动实现对非均匀样品的测量支持。
