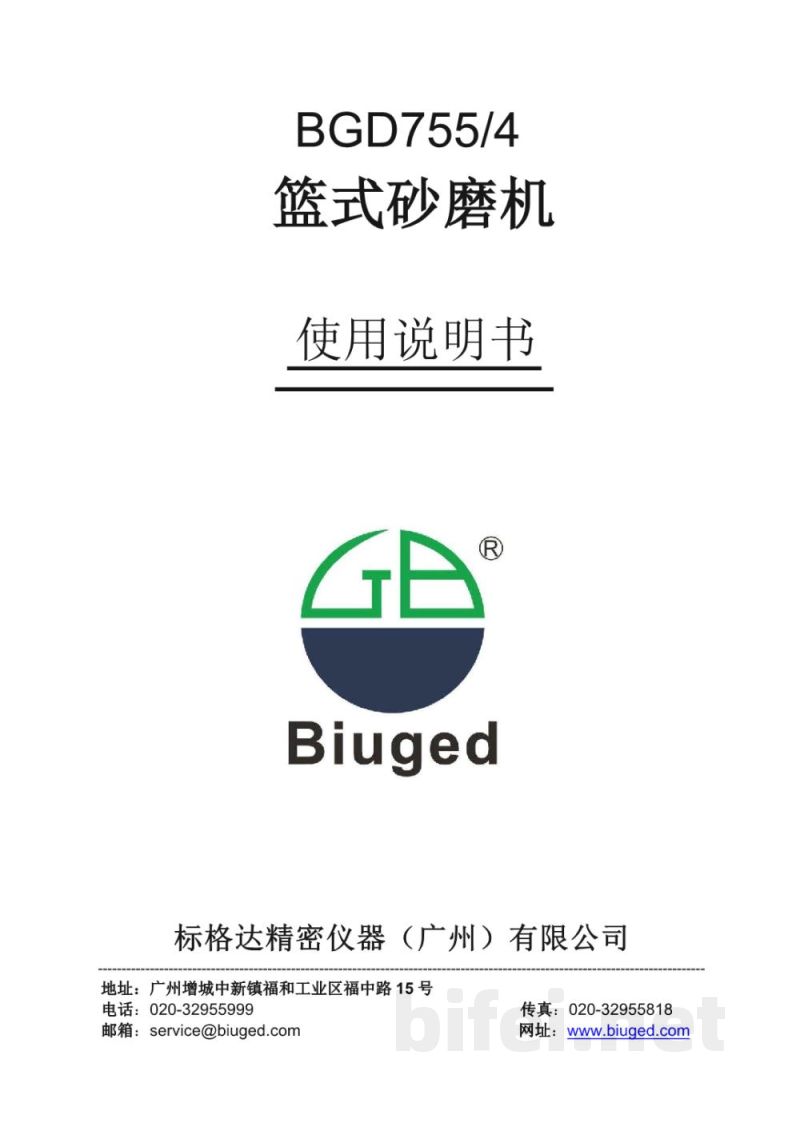

BGD755/4 篮式砂磨机 使用说明书

Biuged 标格达精密仪器（广州）有限公司
地址：广州增城中新镇福和工业区福中路15号
电话：020-32955999
传真：020-32955818
邮箱：service@biuged.com
网址：biuged.com

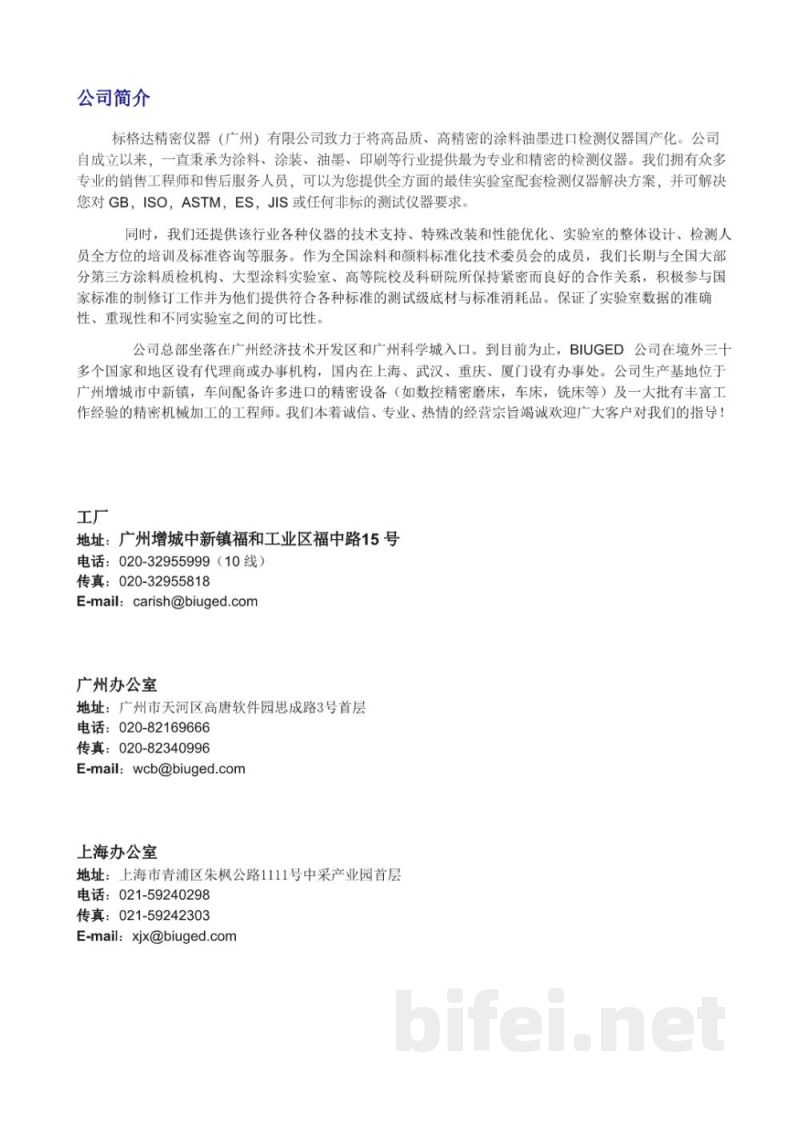

公司简介：
标格达精密仪器（广州）有限公司致力于将高品质、高精密的涂料、油墨进口检测仪器国产化。公司长期为涂料、涂装、油墨、印刷等行业提供专业检测仪器解决方案，涵盖GB、ISO、ASTM、ES、JIS及非标测试需求，并提供技术支持、特殊改装、性能优化、实验室整体设计及人员培训等服务。公司为全国涂料和颜料标准化技术委员会成员单位，与多家第三方检测机构、高校及科研院所保持合作，参与国家标准制修订工作。公司产品已出口至三十多个国家和地区，并在国内多地设有办事处。生产基地配备数控精密磨床、车床、铣床等设备及专业机械工程师团队。

工厂地址：广州增城中新镇福和工业区福中路15号
电话：020-32955999（10线）
传真：020-32955818
E-mail：carish@biuged.com

广州办公室：
地址：广州市天河区高唐软件园思成路3号首层
电话：020-82169666
传真：020-82340996
E-mail：wcb@biuged.com

上海办公室：
地址：上海市青浦区朱枫公路1111号中采产业园首层
电话：021-59240298
传真：021-59242303
E-mail：xjx@biuged.com

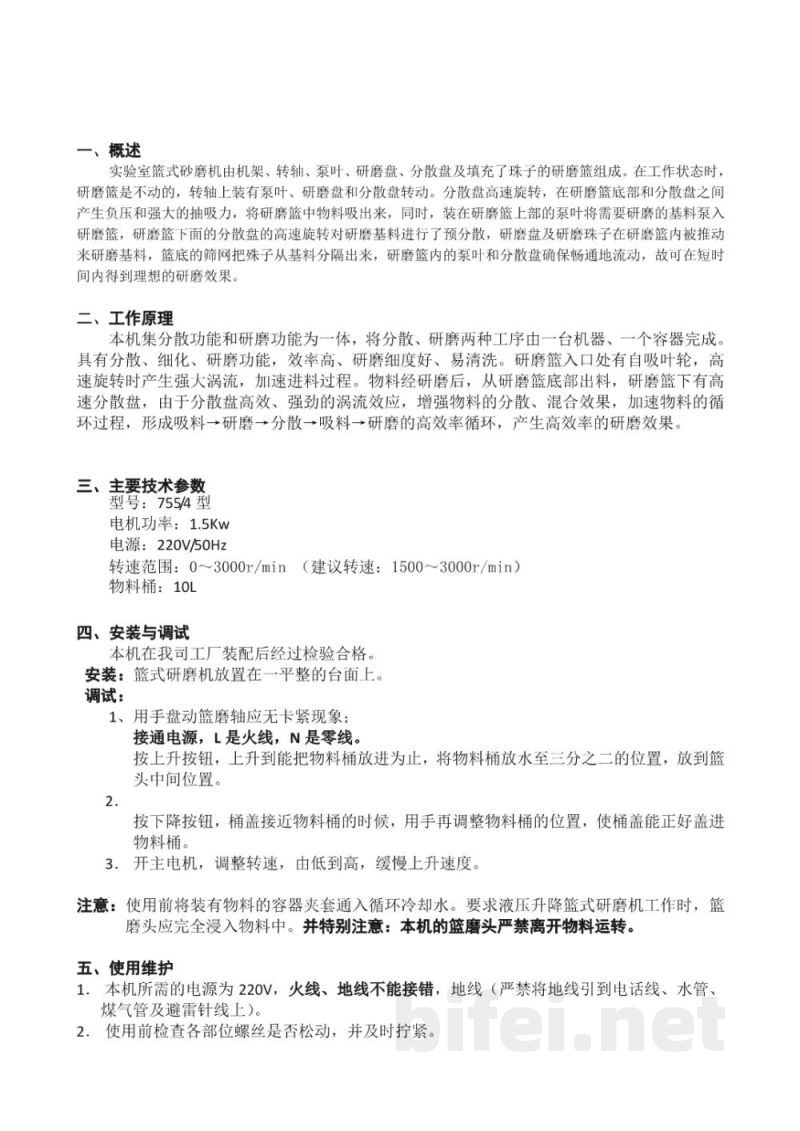

一、概述：
实验室篮式砂磨机由机架、转轴、泵叶、研磨盘、分散盘及填充研磨珠的研磨篮组成。工作时研磨篮静止，转轴带动泵叶、研磨盘及分散盘旋转。分散盘高速旋转产生负压，将物料从研磨篮中抽出，同时泵叶将基料送入研磨篮，实现循环研磨与分散。研磨珠与物料共同作用，实现高效细化研磨，筛网用于分离研磨珠与物料。

二、工作原理：
设备集分散与研磨功能于一体，通过单一容器完成分散、研磨工序。研磨篮入口设自吸叶轮，高速旋转形成强涡流促进进料。物料经底部出料后进入高速分散区，实现吸料—研磨—分散循环，提高研磨效率与细度均匀性。

三、主要技术参数：
型号：BGD755/4型
电机功率：1.5Kw
电源：220V/50Hz
转速范围：0–3000r/min（建议1500–3000r/min）
物料桶容量：10L

四、安装与调试：
设备出厂前已检验合格。安装时应放置于平整台面。
1. 手动盘动轴体应无卡滞，接通电源（L为火线，N为零线）。将物料桶加水至三分之二，调整至研磨头位置。
2. 按下降按钮，使桶盖接近物料桶后微调位置，确保正确对位。
3. 启动主电机，从低速逐步调至所需转速。使用前需接通循环冷却水，确保研磨头完全浸入物料中，严禁空转。

五、使用与维护：
1. 电源为220V，必须正确接线并可靠接地，禁止接入电话线、水管等。
2. 使用前检查螺丝紧固情况，确认研磨篮居中。设备下降到位后方可启动。运行中注意电流变化，如超载应立即停机检查。
3. 启动后确认研磨头始终浸没在物料中，严禁空转运行。
