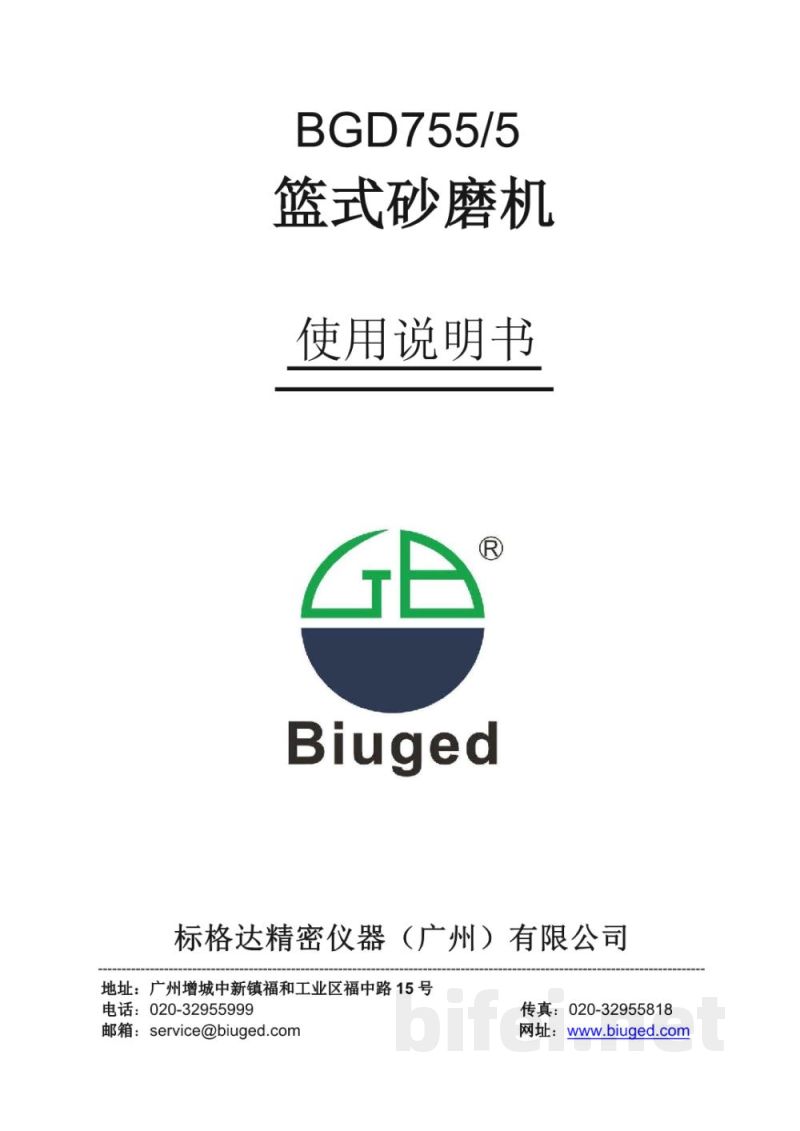

使用说明书-标格达 BGD755/5 篮式砂磨机

BGD755/5
篮式砂磨机
使用说明书

Biuged
标格达精密仪器（广州）有限公司
地址：广州市增城区中新镇福和工业区福中路15号
电话：020-32955999
传真：020-32955818
邮箱：service@biuged.com
网址：biuged.com

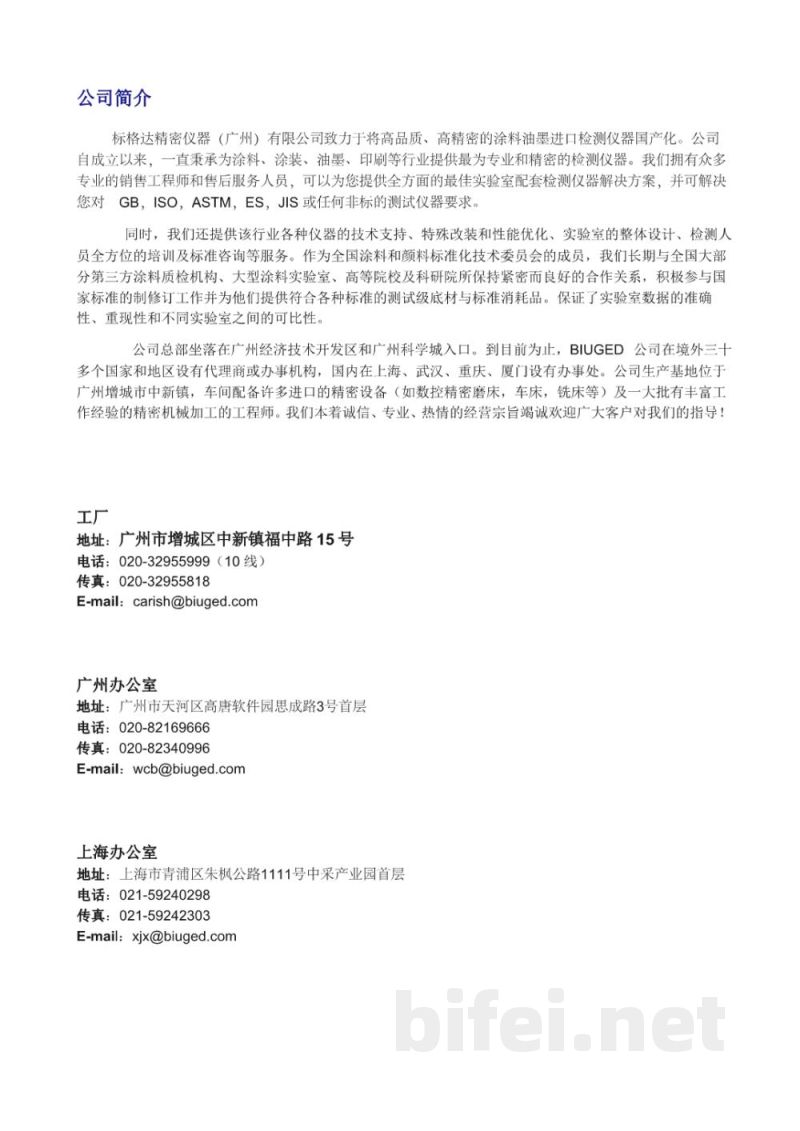

公司简介
标格达精密仪器（广州）有限公司致力于将高品质、高精密的涂料、油墨检测仪器国产化。公司长期为涂料、涂装、油墨、印刷等行业提供专业检测仪器解决方案，拥有专业销售与售后服务团队，可提供实验室检测仪器整体方案及标准咨询服务。公司参与多项国家标准制修订工作，并与多家第三方检测机构、高校及科研院所保持合作关系，确保实验数据的准确性与可比性。公司在国内多地设有办事处，并在多个国家和地区设有代理机构，生产基地配备精密加工设备及专业工程师团队。

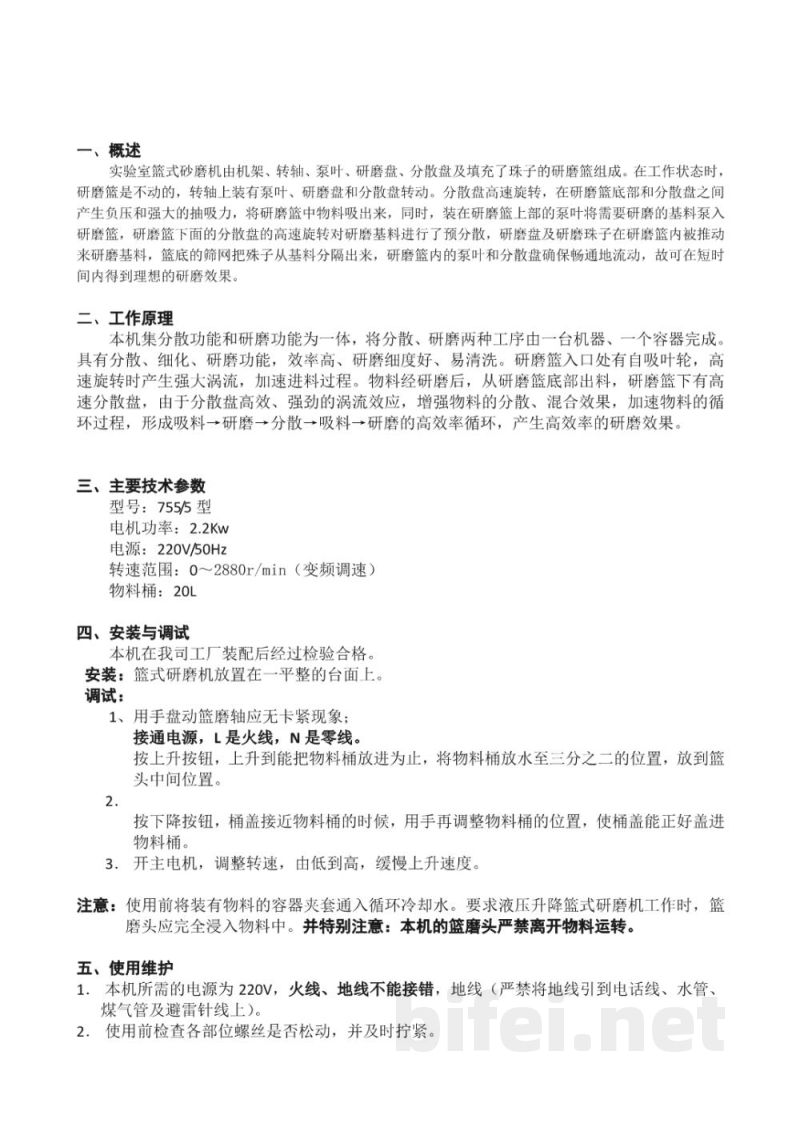

一、概述
实验室篮式砂磨机由机架、转轴、泵叶、研磨盘、分散盘及填充研磨珠的研磨篮组成。工作时研磨篮静止，转轴带动泵叶、研磨盘和分散盘高速旋转，在研磨篮底部形成负压与吸力，将物料吸入并循环研磨。分散盘高速旋转实现预分散，研磨盘与研磨珠对物料进行细化研磨，筛网将研磨珠与物料分离，从而实现高效连续研磨。

二、工作原理
本设备集分散与研磨功能于一体，通过一台设备完成多道工序。高速分散盘产生涡流效应，增强物料混合与循环，使物料在吸料、研磨、分散之间循环进行，从而提高研磨效率与细度。研磨篮入口处自吸叶轮加速进料，底部出料结构提高整体循环效率。

三、主要技术参数
型号：BGD755/5型
电机功率：2.2Kw
电源：220V/50Hz
转速范围：0~2880r/min（变频调速）
物料桶容量：20L

四、安装与调试
设备在出厂前已完成装配与检验。安装时应将设备放置于平整台面。调试步骤如下：
1. 手动盘动篮磨轴应无卡滞现象，确认正常后接通电源（L为火线，N为零线）。按上升按钮将研磨头升至可放入物料桶位置。向物料桶注入约三分之二水量并置于研磨篮中心。
2. 按下降按钮，使桶盖接近物料桶，通过微调确保对位准确。
3. 启动主电机，从低速逐步提升转速。使用前应确保夹套通入循环冷却水，并保证研磨头始终完全浸入物料中，严禁空转。

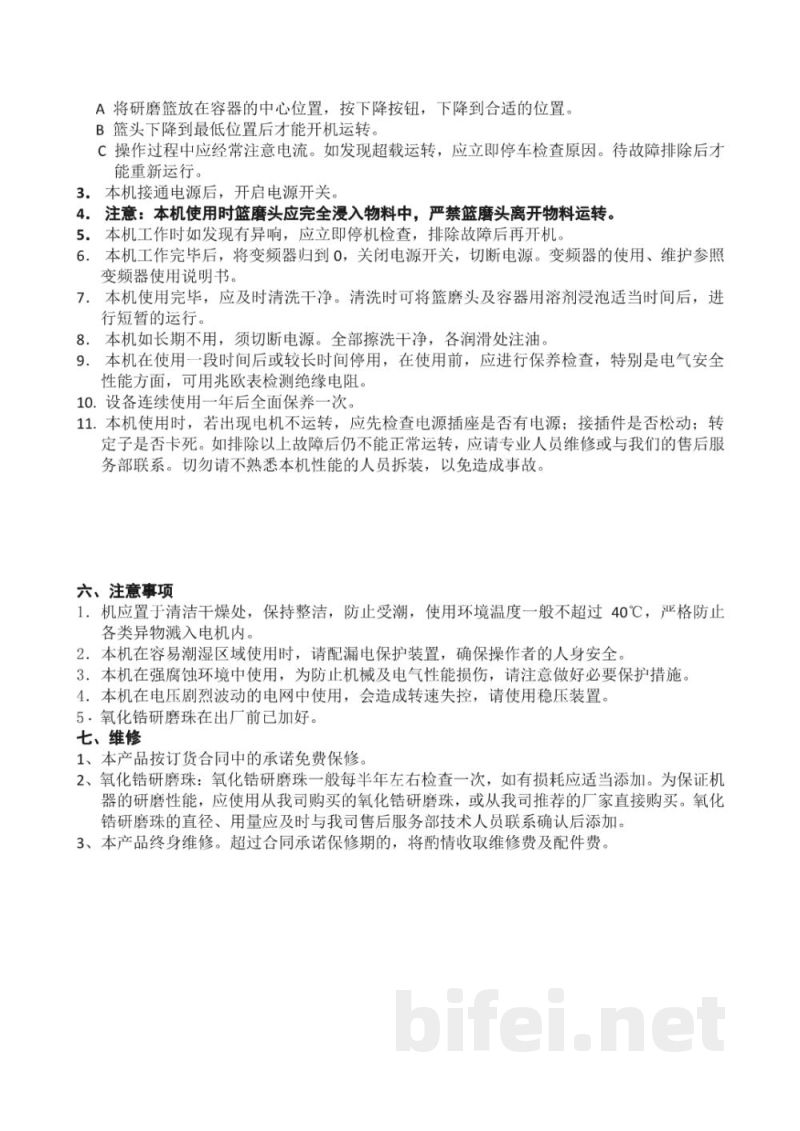

五、使用与维护
1. 电源为220V，必须正确接线，严禁地线误接至其他管线。
2. 使用前检查各部位螺丝是否松动并及时紧固。设备运行时应确保研磨篮位于容器中心并处于合适位置，下降至最低位置后方可启动。运行过程中需监控电流，避免超载。
3. 接通电源后方可开启开关，严禁研磨头离开物料运行。
