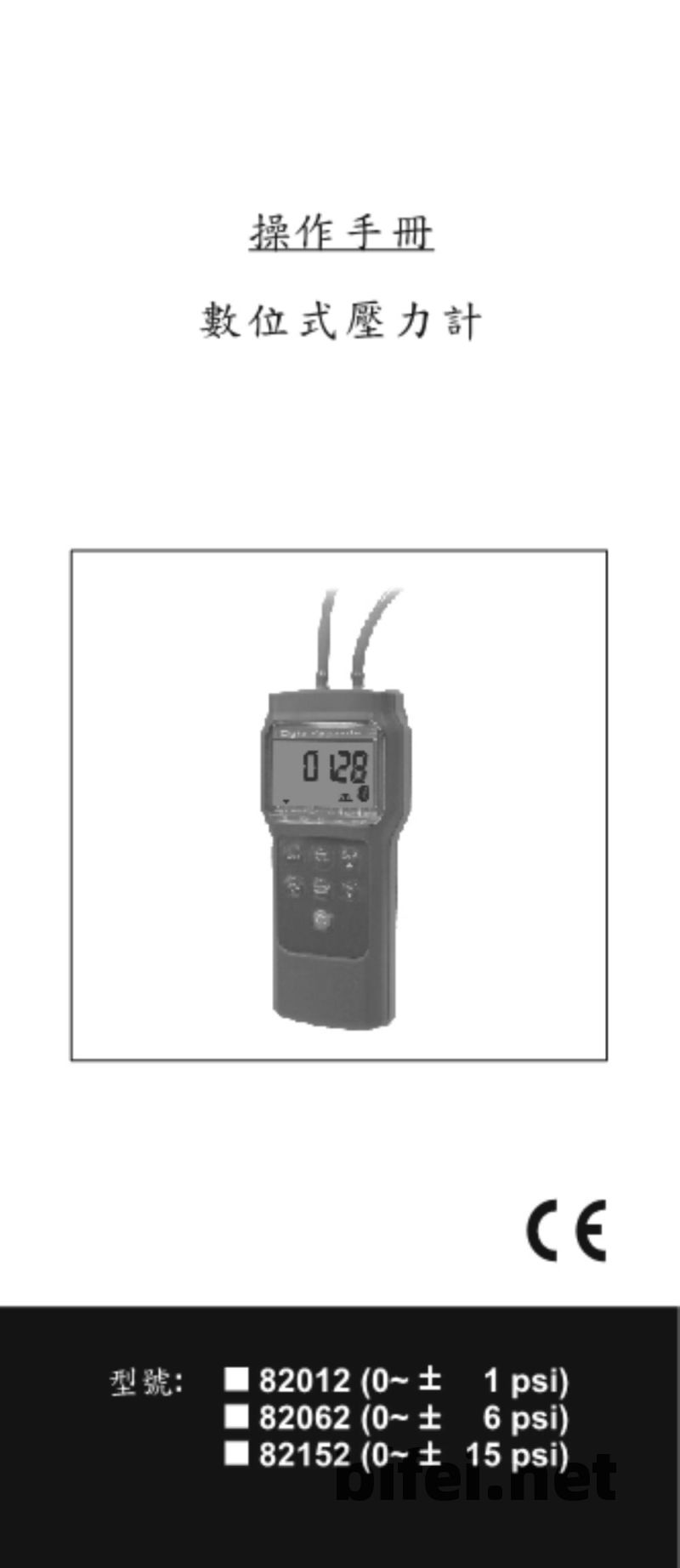

操作手册
数位式压力计
型号：82012（0~±1 psi）、82062（0~±6 psi）、82152（0~±15 psi）

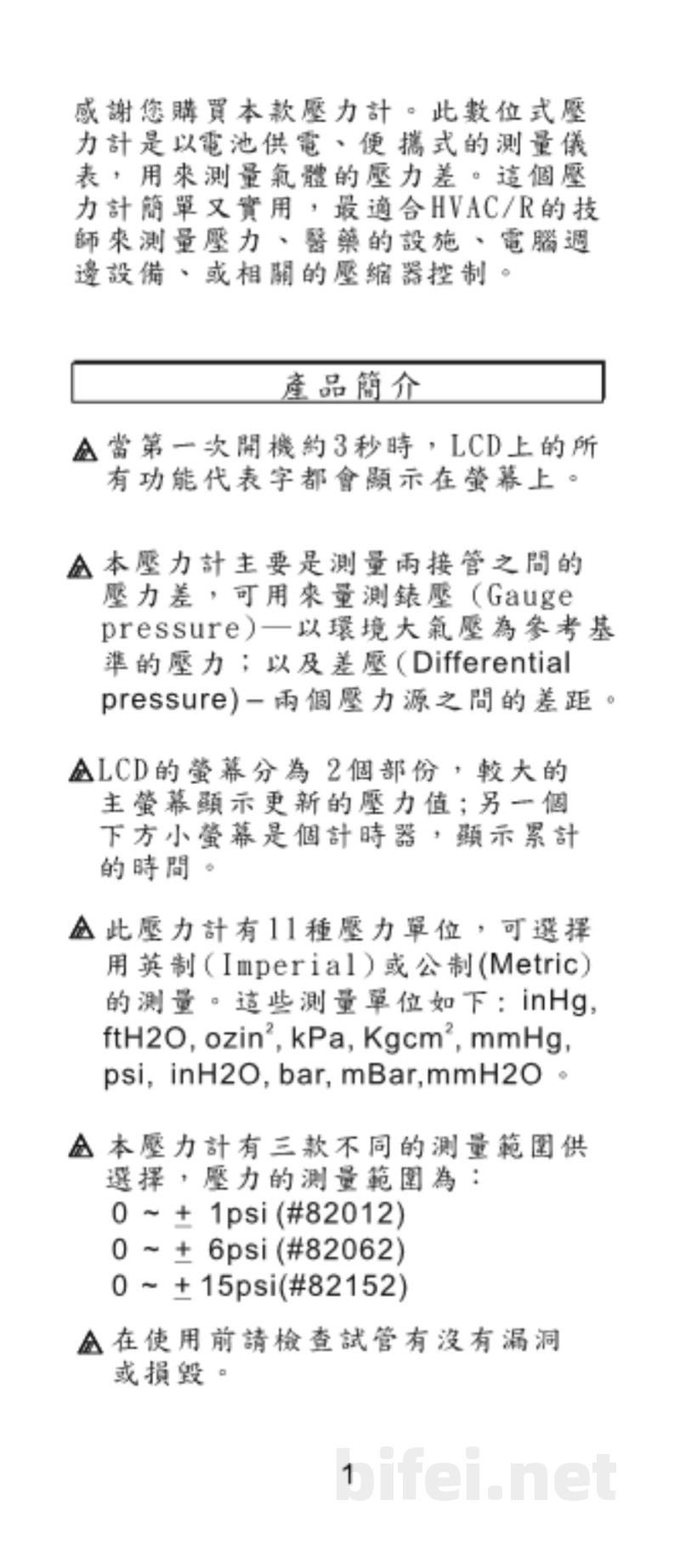

感谢您购买本款压力计。本数位式压力计采用电池供电、便携式设计，用于测量气体压力差，适用于HVAC/R技术、医疗设备、电子设备及相关压缩系统控制等领域。

产品简介
首次开机时，LCD屏幕所有功能符号将显示约3秒，以便确认显示状态。本压力计主要用于测量两种压力：
1. 表压（Gauge Pressure）：以环境大气压为参考的压力值。
2. 差压（Differential Pressure）：两个压力源之间的压力差。

LCD屏幕分为两部分：主屏幕显示当前压力值（负压以“-”表示），副屏幕用于显示计时信息。

本设备支持多种压力单位，包括：inHg、ftH2O、ozin、kPa、kg/cm²、mmHg、psi、inH2O、bar、mbar、mmH2O。

测量范围说明：
82012：0~±1 psi
82062：0~±6 psi
82152：0~±15 psi

使用前请检查连接管路是否存在泄漏或损坏。

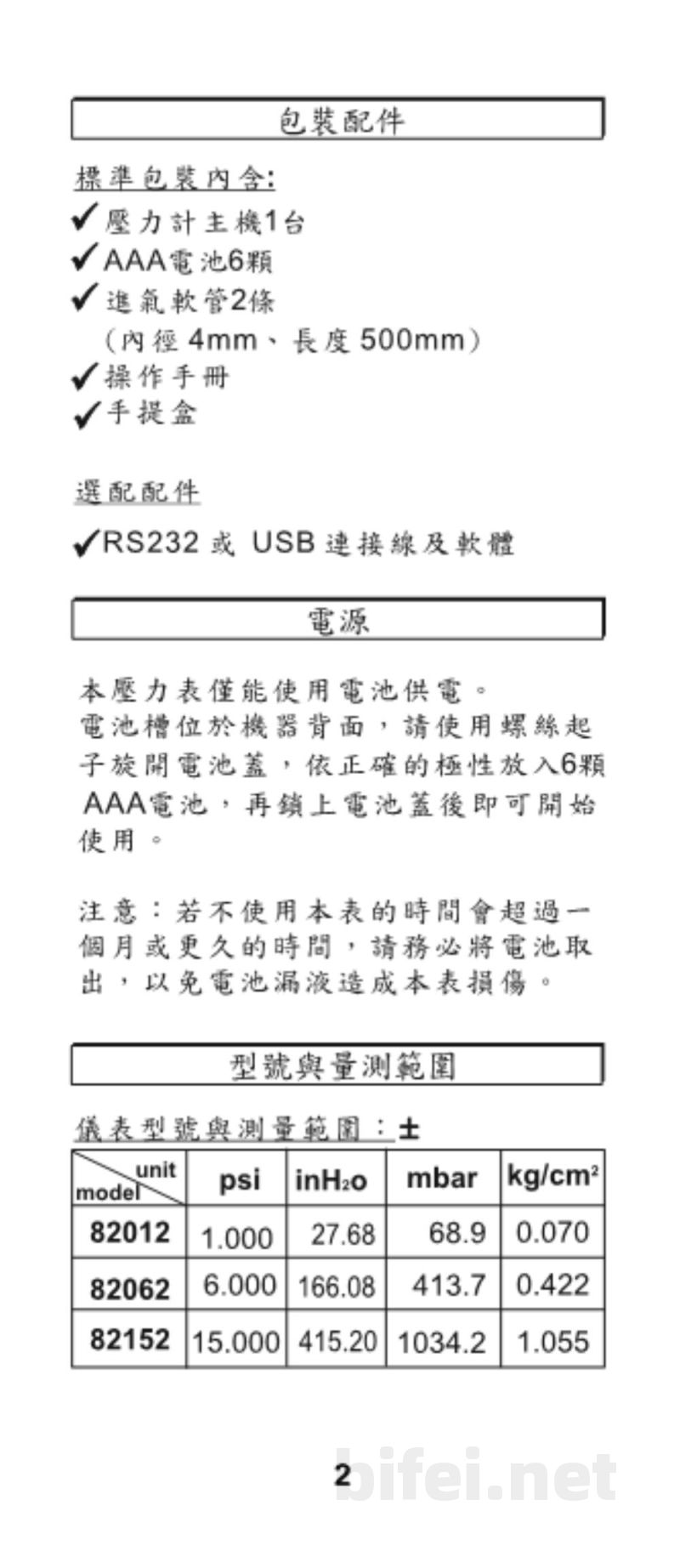

包装内容
- 压力计主机 1台
- AAA电池 6颗
- 硅胶软管2条（内径4mm，长度500mm）
- 操作手册 1份
- 手提收纳盒 1个

选配配件
- RS232或USB连接线及配套软件

电源说明
本设备使用AAA电池供电。电池仓位于机身背面，使用螺丝刀打开电池盖，按正确极性安装6颗AAA电池后即可使用。

注意事项：若长时间不使用（超过一个月），请取出电池，以避免电池漏液损坏设备。

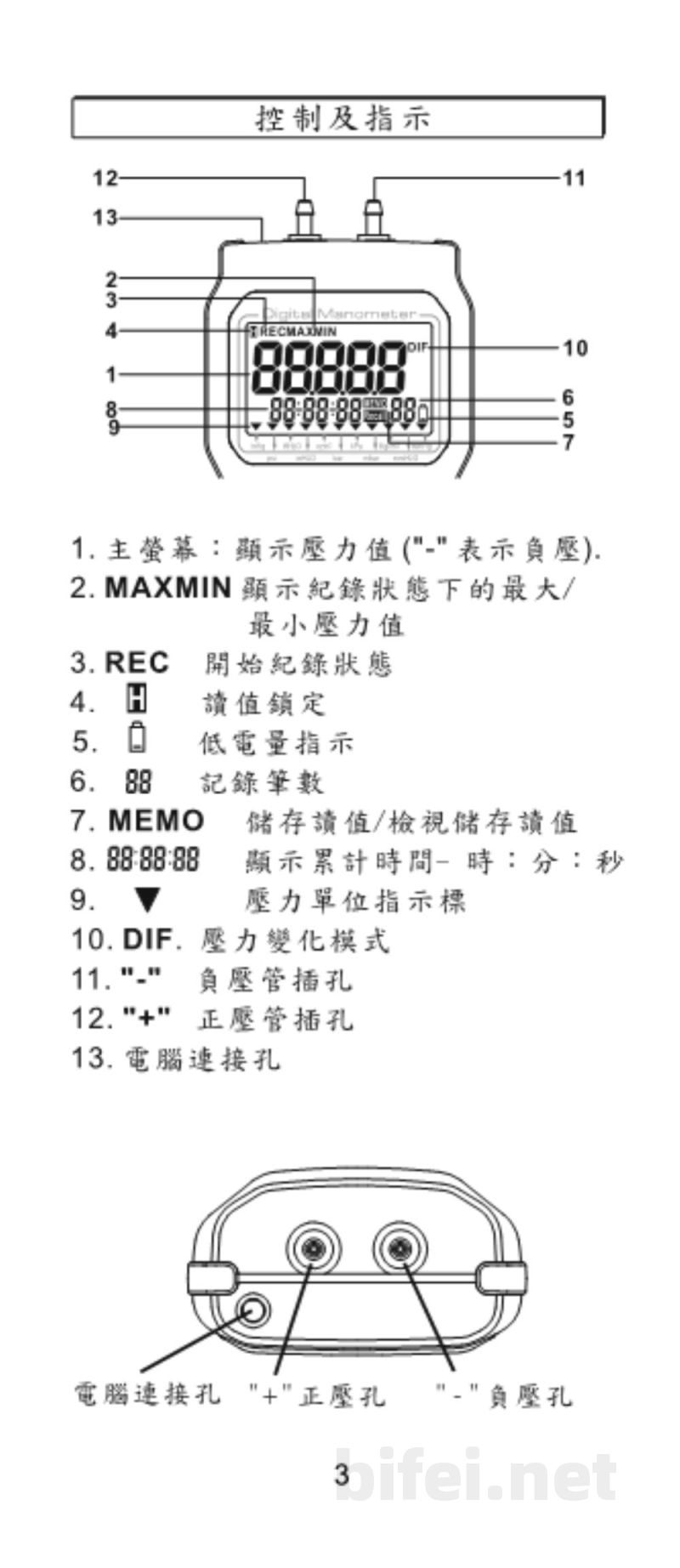

控制与指示功能
1. 主屏幕：显示当前压力值（负压以“-”表示）
2. MAX/MIN：显示记录状态下的最大/最小压力值
3. REC：记录模式指示
4. HOLD：数据锁定功能
5. 电量低指示
6. MEMO：存储功能标识及记录数量显示
7. 时间显示：累计时间（时:分:秒）
8. 单位显示区域
9. DIF模式：压力差模式
10. + / -：正压与负压接口
11. 电源/数据接口（RS232/USB）

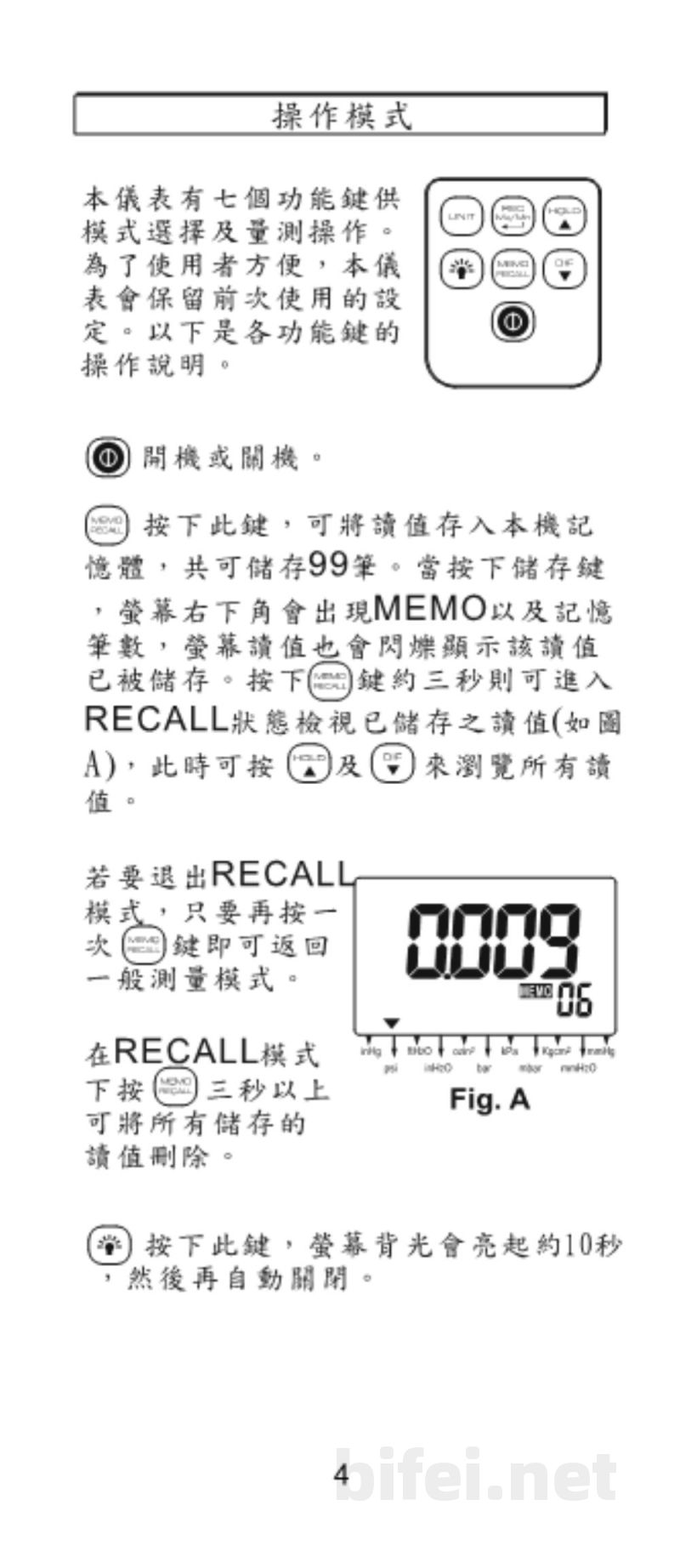

操作模式说明
本设备提供7个功能按键，用于模式切换与测量控制，并可自动保存上次使用设置。

基本功能：
- 开机/关机：按电源键
- 数据存储：按MEMO键可将当前数值存入内部存储器，最多可存储99组数据，同时显示MEMO及存储序号
- 数据回放（RECALL）：长按约3秒进入回放模式，可查看已存储数据；再次按键返回测量模式
- 清除数据：在RECALL模式下长按可清除全部存储数据
- 背光功能：按背光键，屏幕背光点亮约10秒后自动关闭
- MAX/MIN记录：自动记录最大值与最小值
- DIF模式：用于测量压力变化值（差压模式）

本设备支持RS232或USB数据输出，可连接电脑进行数据记录与分析。
