台湾衡欣 100 PSI高精度压差计 8205/8215/8230/82100 - 使用说明书

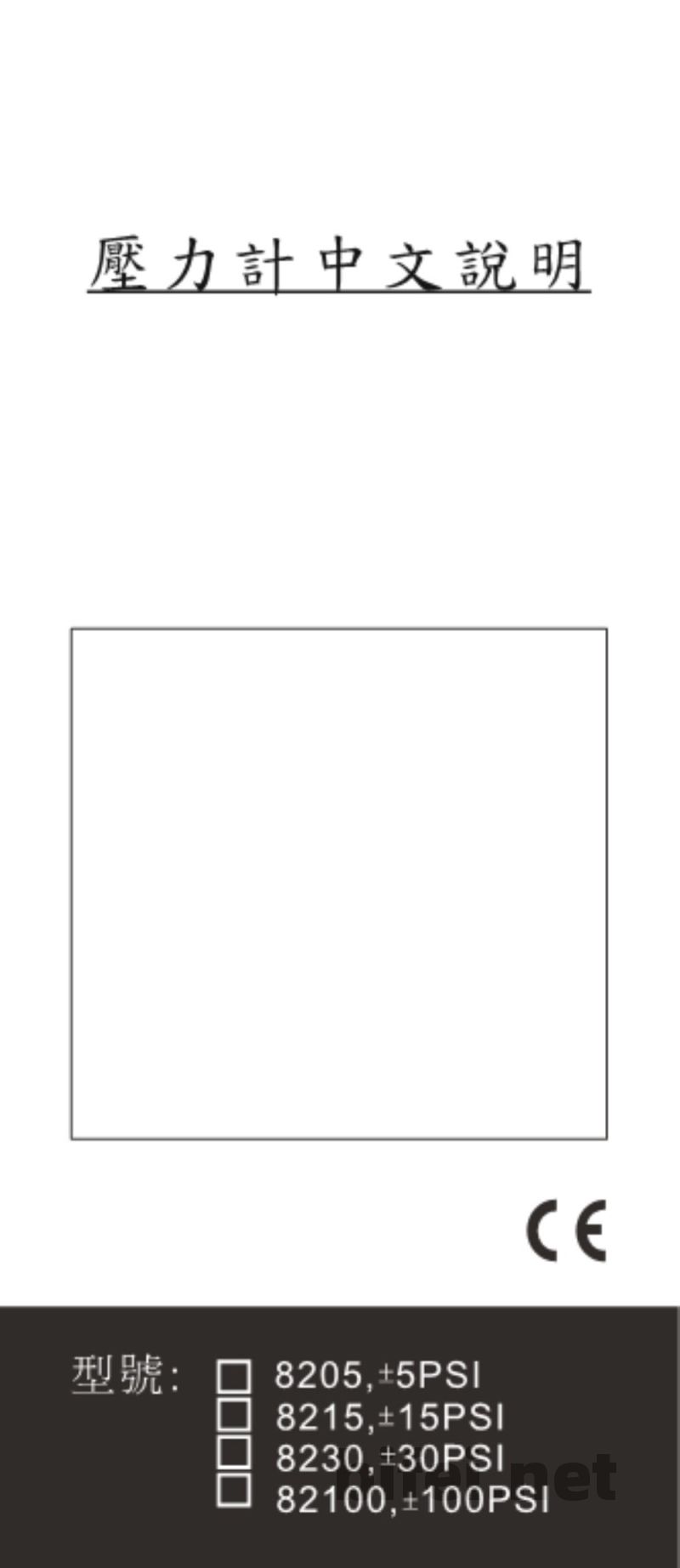

数字压力计中文说明
CE
型号：8205（±5 PSI）、8215（±15 PSI）、8230（±30 PSI）、82100（±100 PSI）

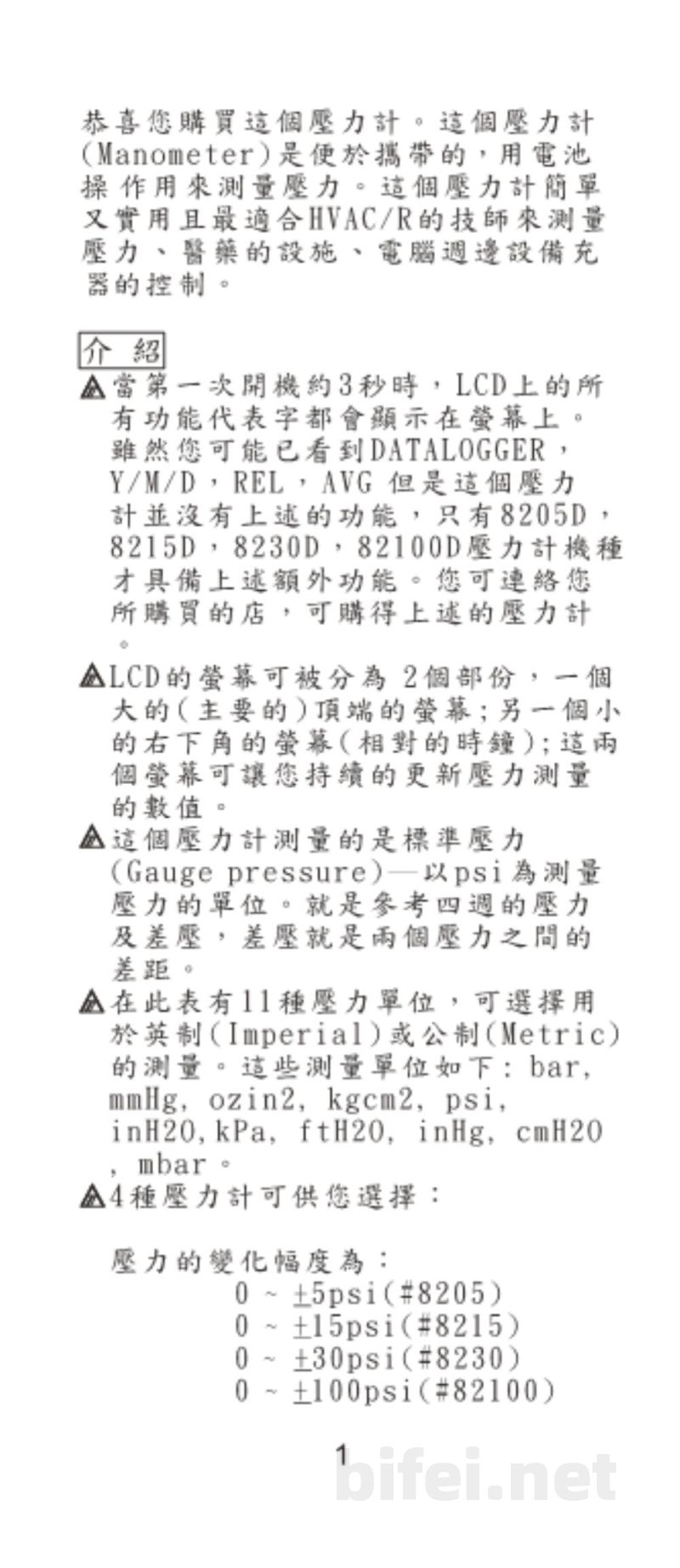

产品简介
本压力计（Manometer）为便携式电池供电设备，用于测量表压（Gauge Pressure），广泛应用于HVAC/R系统及工业设备的压力检测与控制。
首次开机时，LCD屏幕会全屏显示约3秒测试内容。虽然界面中可能出现DATALOGGER、Y/M/D、REL、AVG等字样，但仅部分型号支持扩展功能（8205D/8215D/8230D/82100D）。

本设备测量对象为表压，以psi为基础单位，并支持多种压力单位转换，包括：bar、mmHg、oz/in²、kg/cm²、psi、inH2O、kPa、ftH2O、inHg、cmH2O、mbar等。

量程范围
· 8205：0～±5 psi
· 8215：0～±15 psi
· 8230：0～±30 psi
· 82100：0～±100 psi

使用前请检查管路是否存在漏气或损坏。

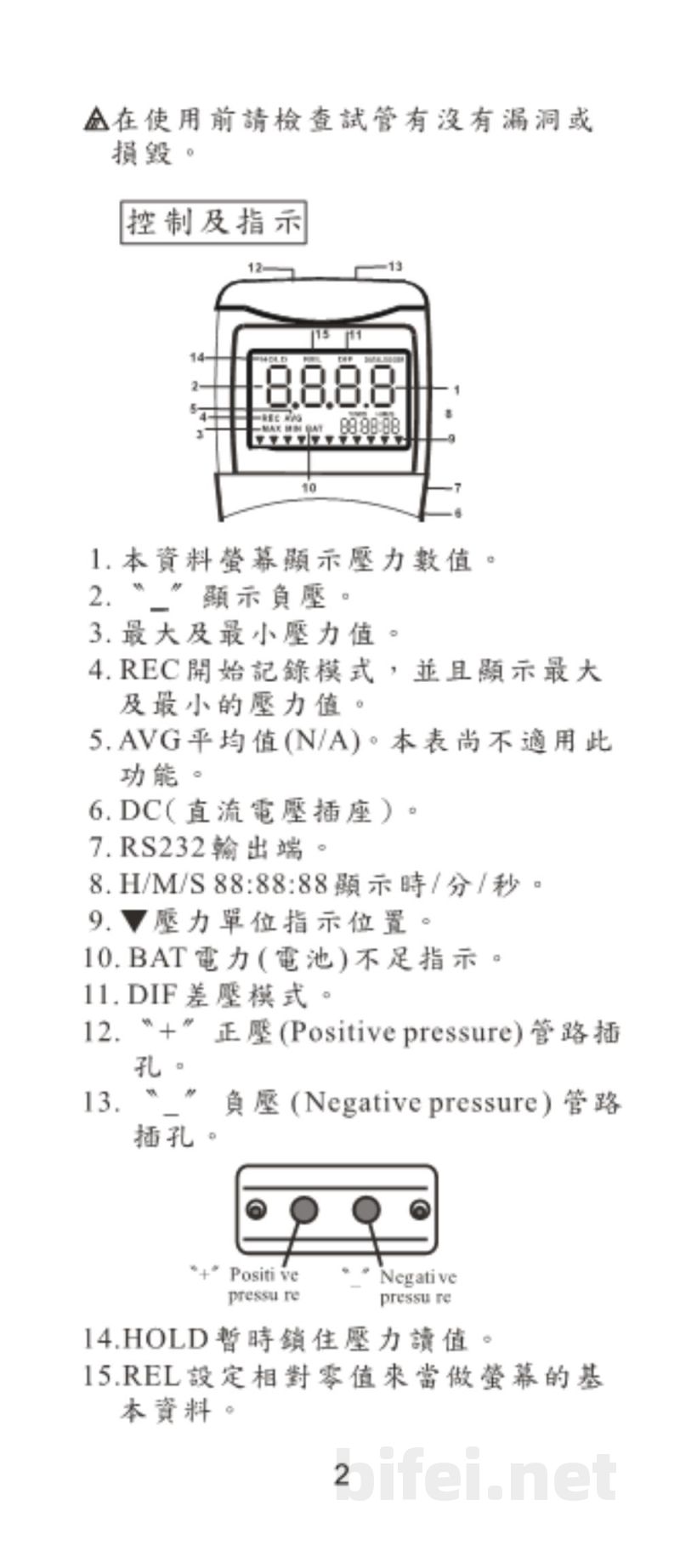

控制与指示说明
1. 主屏幕显示当前压力值
2. 压力状态提示
3. 最大/最小压力值显示
4. REC记录模式（显示MAX/MIN值）
5. AVG平均值（部分型号不支持）
6. DC直流电源接口
7. RS232数据输出接口
8. 时钟显示（时/分/秒）
9. 压力单位指示
10. 电池低电量提示（BAT）
11. DIF差压模式
12. 正压（Positive Pressure）接口
13. 负压（Negative Pressure）接口
14. HOLD数据保持功能
15. REL相对零点设定功能

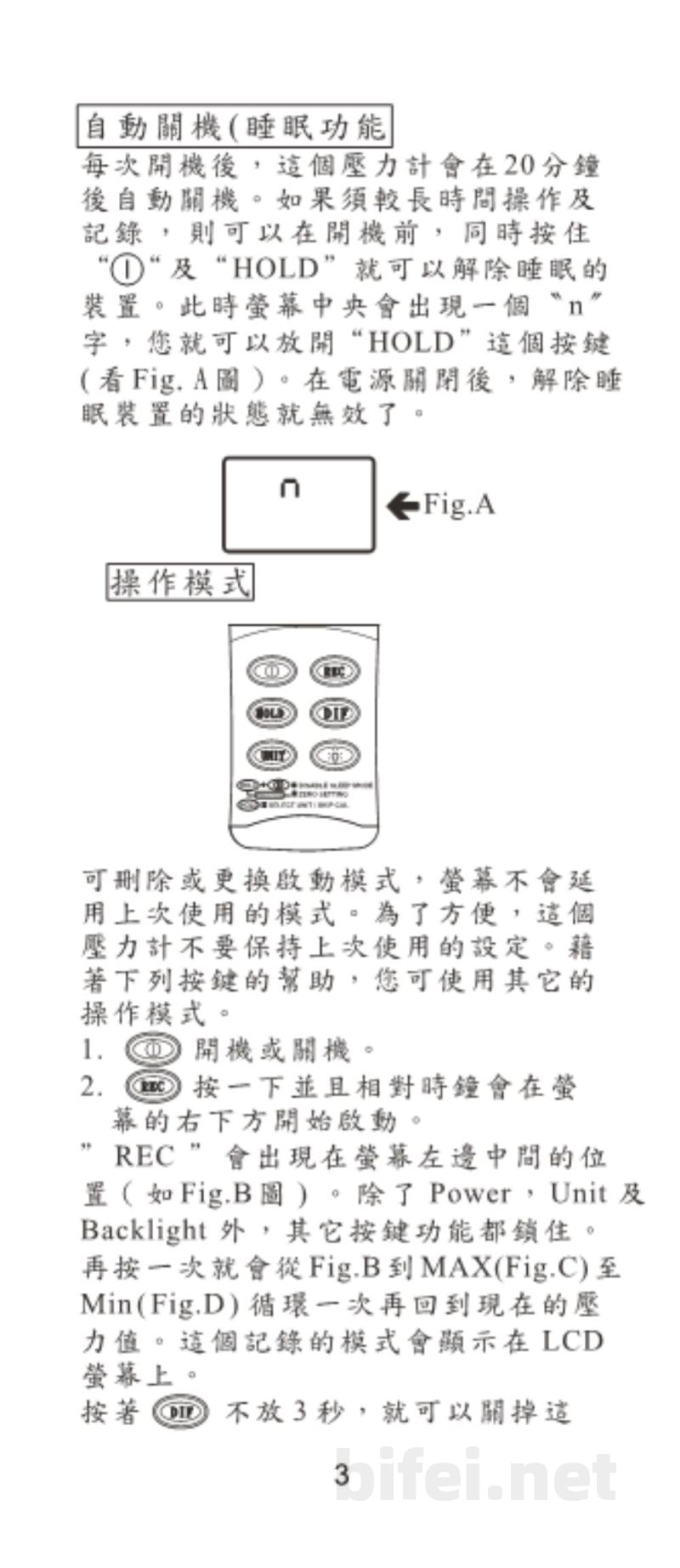

自动关机功能
设备开机后约20分钟无操作将自动关机以节省电量。若需长时间使用，可在开机前同时按住“①”和“HOLD”键解除自动休眠功能，屏幕中央会显示“n”提示。该设置在关机后失效。

操作模式说明
设备支持多种操作模式切换，默认不保存上次设置。

1. 开关机
按电源键进行开机或关机操作。

2. 记录模式（REC）
短按电源键进入REC模式，屏幕显示“REC”。此时除电源、单位切换及背光键外，其余按键锁定。再次按键可在MAX、MIN及当前值之间循环显示。
长按约3秒退出记录模式并返回正常测量状态。

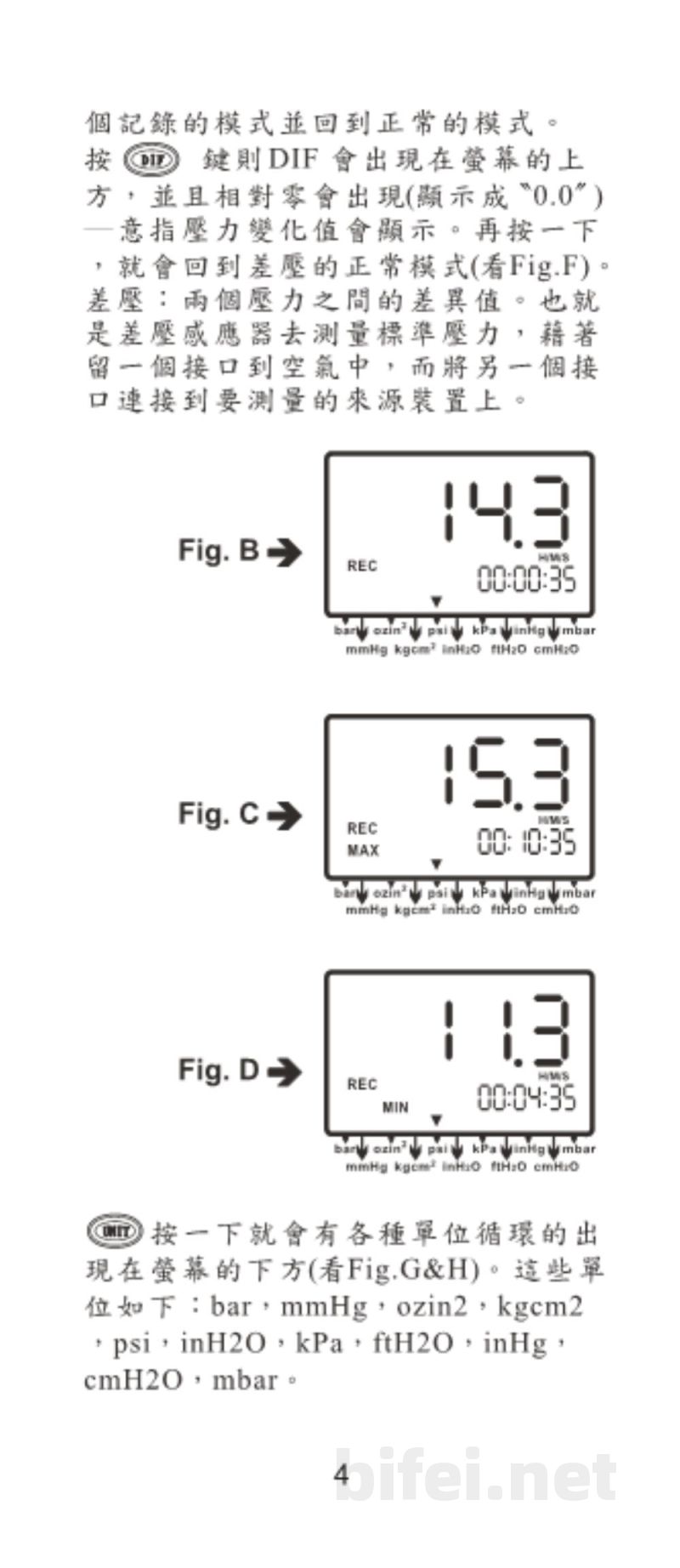

3. 差压模式（DIF）
按DIF键进入差压模式，屏幕显示相对零值（0.0）。再次按键退出差压模式。

差压定义：通过一个接口测量标准压力，另一个接口连接目标压力源，通过两者差值计算压力变化。

单位切换
按单位键可在bar、mmHg、oz/in²、kg/cm²、psi、inH2O、kPa、ftH2O、inHg、cmH2O、mbar等单位之间循环切换。
