台湾衡欣 2 PSI高精度压差计 8252 - 使用说明书

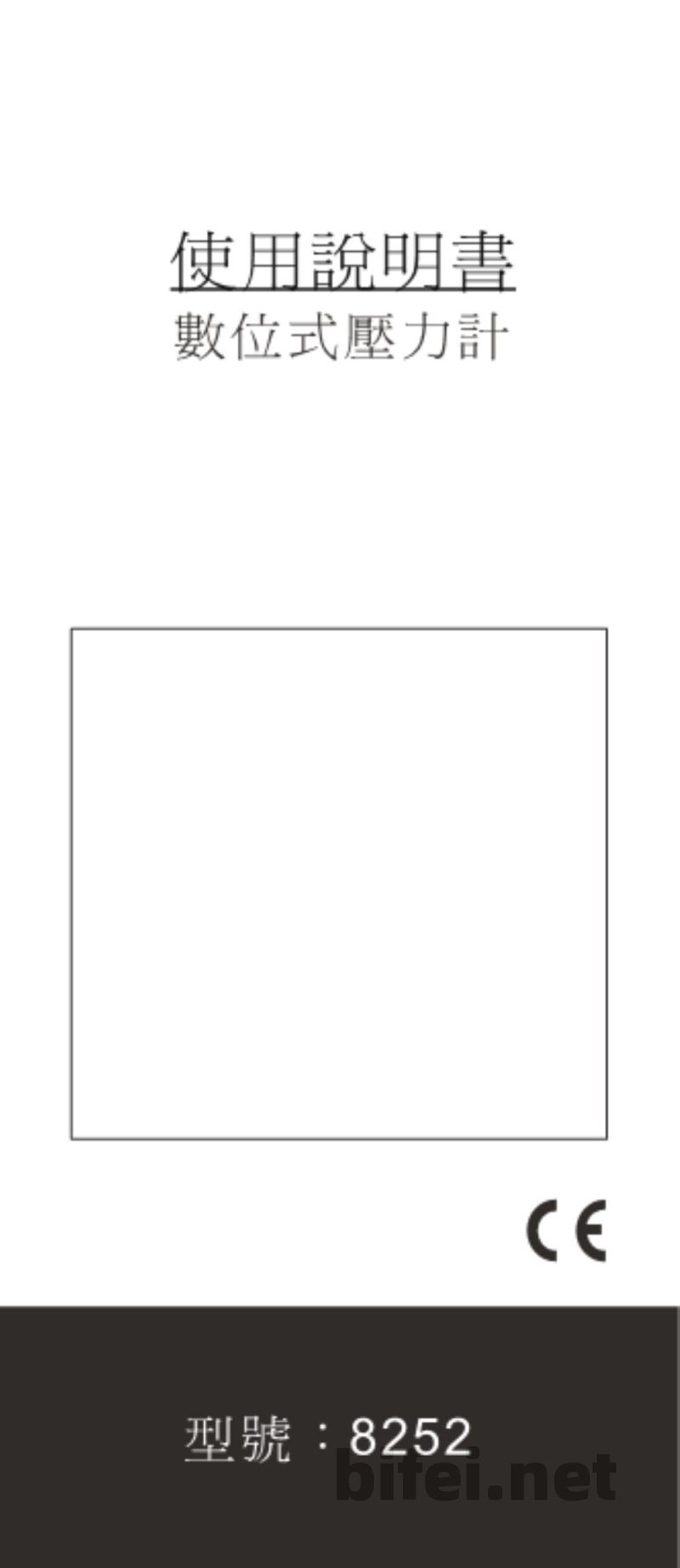

使用说明书
敷位式压力计
型号：8252

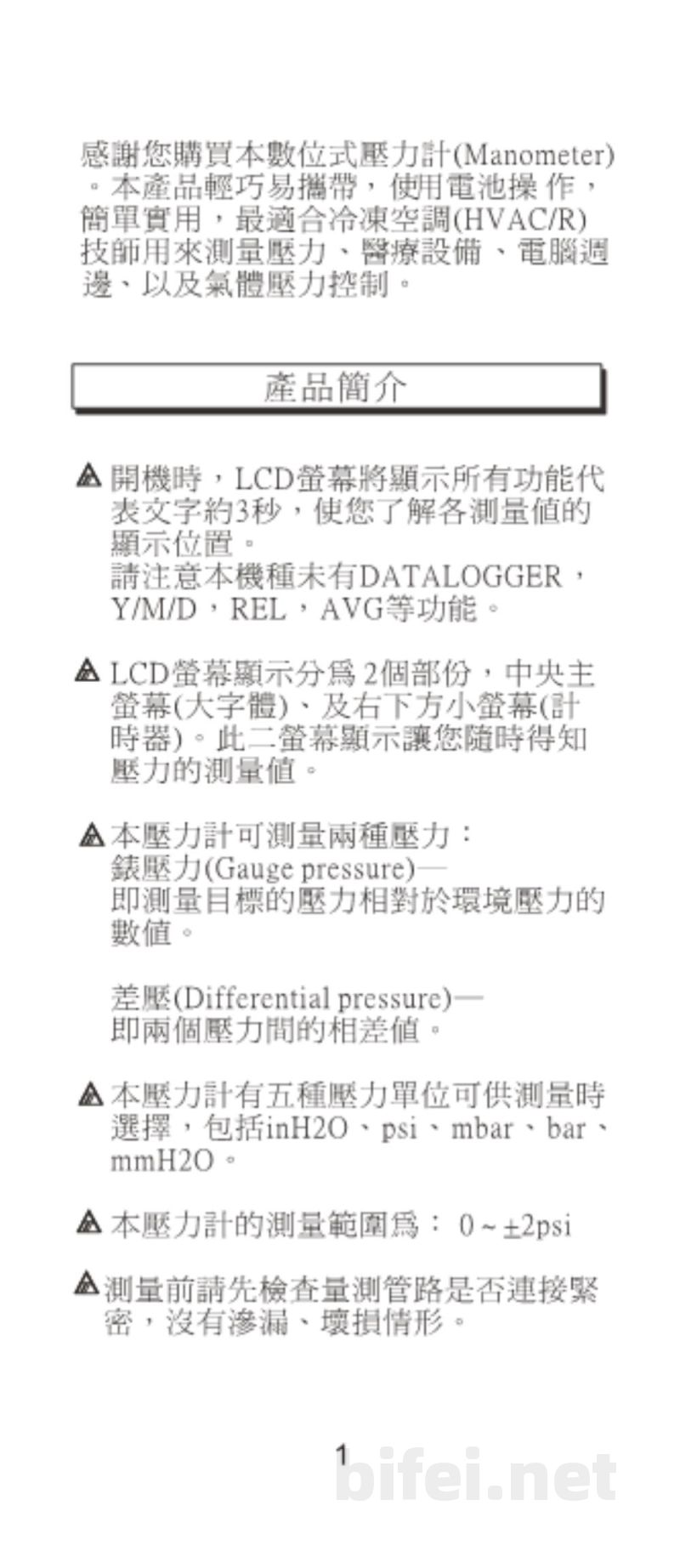

感谢您购买本敷位式压力计（Manometer）。本产品轻巧便携，电池供电，操作简便，适用于暖通空调（HVAC/R）技术人员，用于测量压力、设备检测、电路调试以及气体压力控制等应用场景。

产品简介
开机时，LCD屏幕将显示所有功能符号约3秒，便于了解各测量值的显示位置。本机种不具备DATALOGGER功能，Y/M/D、REL、AVG等功能不可用。

LCD屏幕分为两个部分：中央主屏幕（大字体显示）和右下方小屏幕（计时器显示），可同时显示不同信息，方便实时读取压力值。

本压力计可测量两种压力：
1. 表压（Gauge Pressure）：测量目标压力相对于环境压力的数值。
2. 差压（Differential Pressure）：测量两个压力之间的差值。

本压力计提供五种压力单位：inH2O、psi、mbar、bar、mmH2O。
测量范围：0 ~ ±2 psi。
测量前请检查管路连接是否紧密，确保无泄漏或损坏。

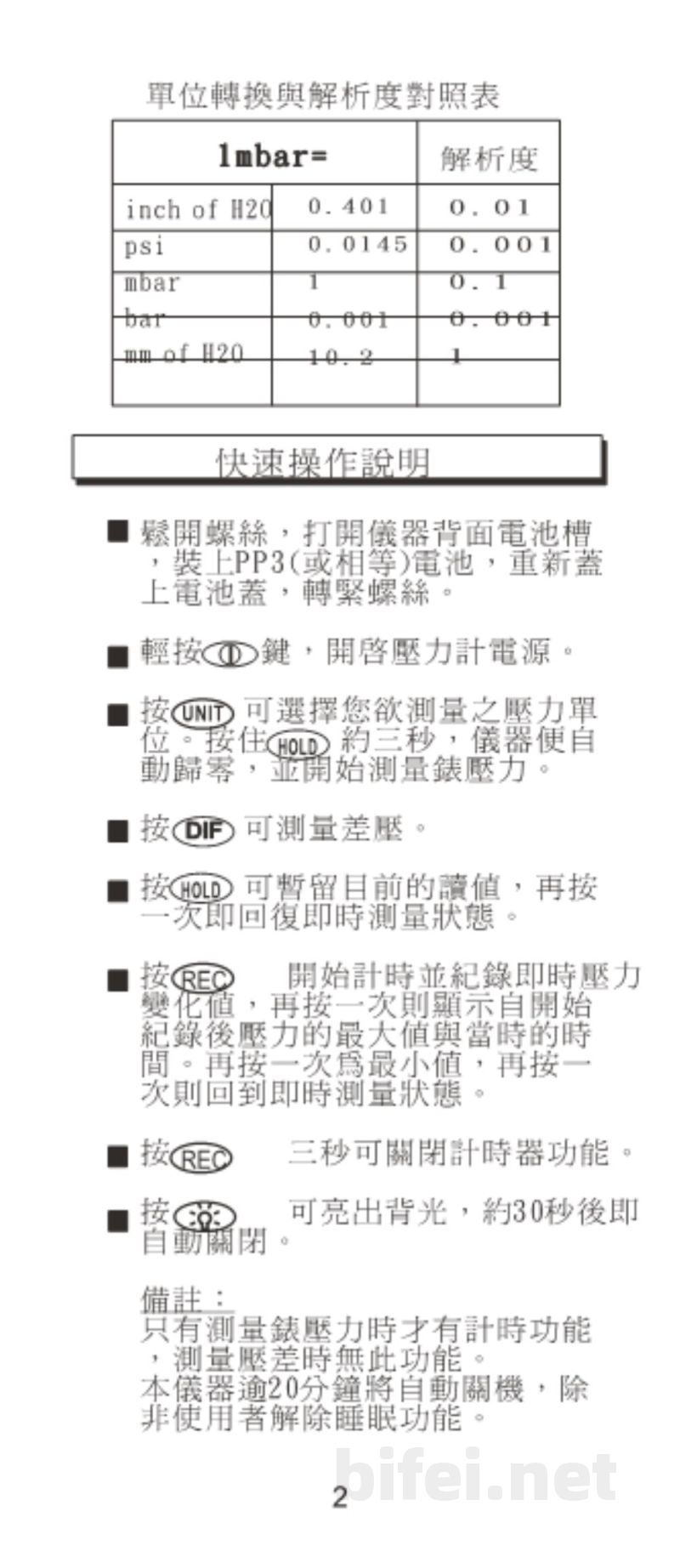

单位转换参考：
1 mbar = 0.401 inH2O = 0.0145 psi = 1 mbar = 0.001 bar = 10.2 mmH2O

快速操作说明
1. 打开电池仓螺丝，安装PP3（或等效）电池，盖回电池盖并拧紧螺丝。
2. 按D键开机。
3. 按UNIT键选择压力单位。
4. 长按HOLD键3秒可进入或解除相关模式。
5. 按DIF键可进行差压测量。
6. 按HOLD键可冻结当前读数，再按一次恢复实时测量。
7. 按REC键进入记录模式，可查看最大值、最小值及当前值循环显示。
8. 长按TIMER键可开启计时功能。
9. 按背光键可开启背光，约30秒后自动关闭。

说明：仅在压力测量模式下支持计时功能，差压模式下无此功能。设备约20分钟无操作将自动关机，可通过组合按键解除睡眠模式。

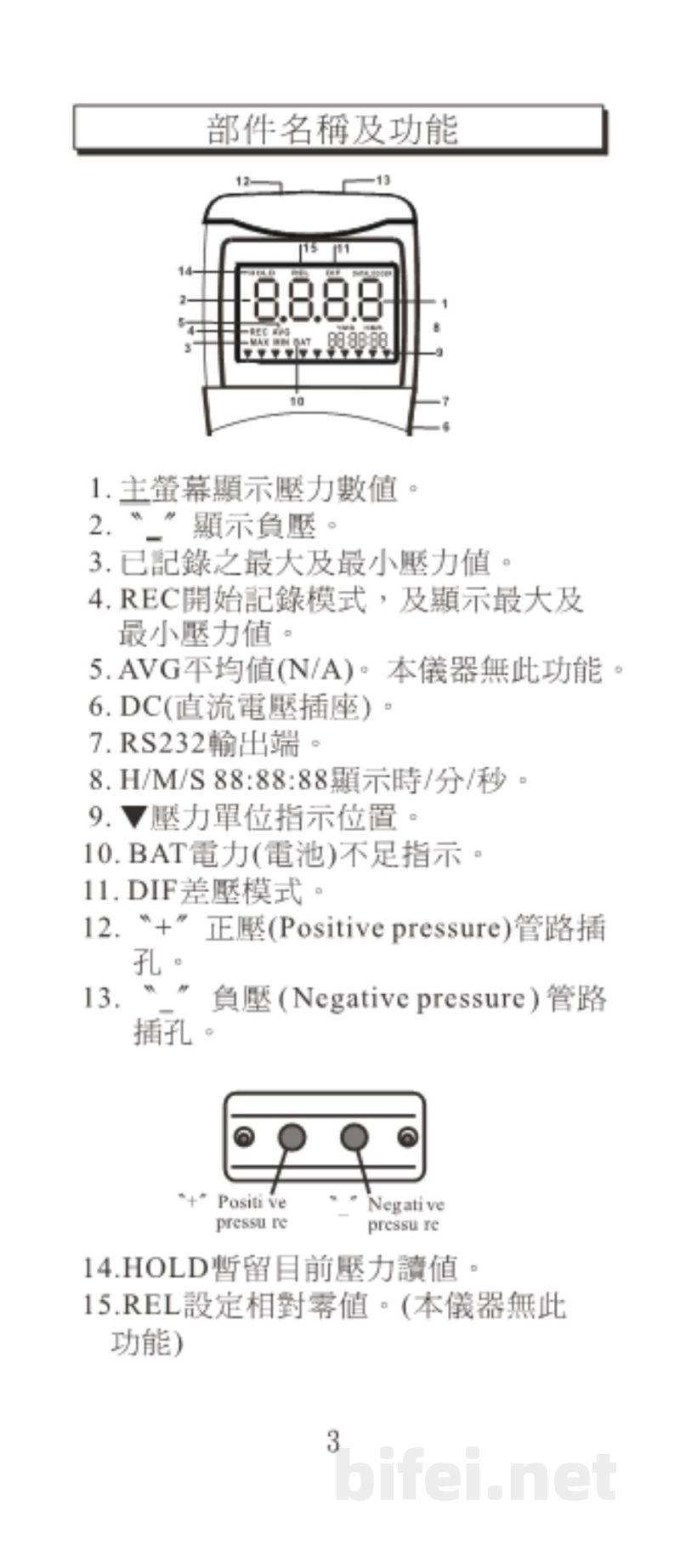

部件及功能说明
1. 主屏幕显示压力数值
2. 负压显示符号
3. 最大/最小压力记录值
4. REC记录模式指示
5. AVG平均值（本机不支持）
6. DC电源接口
7. RS232输出接口
8. 时间显示（时/分/秒）
9. 单位显示区域
10. 电池低电量提示
11. DIF差压模式指示
12. 正压接口（Positive Pressure）
13. 负压接口（Negative Pressure）
14. HOLD数据保持功能
15. REL相对值设置（本机不支持）

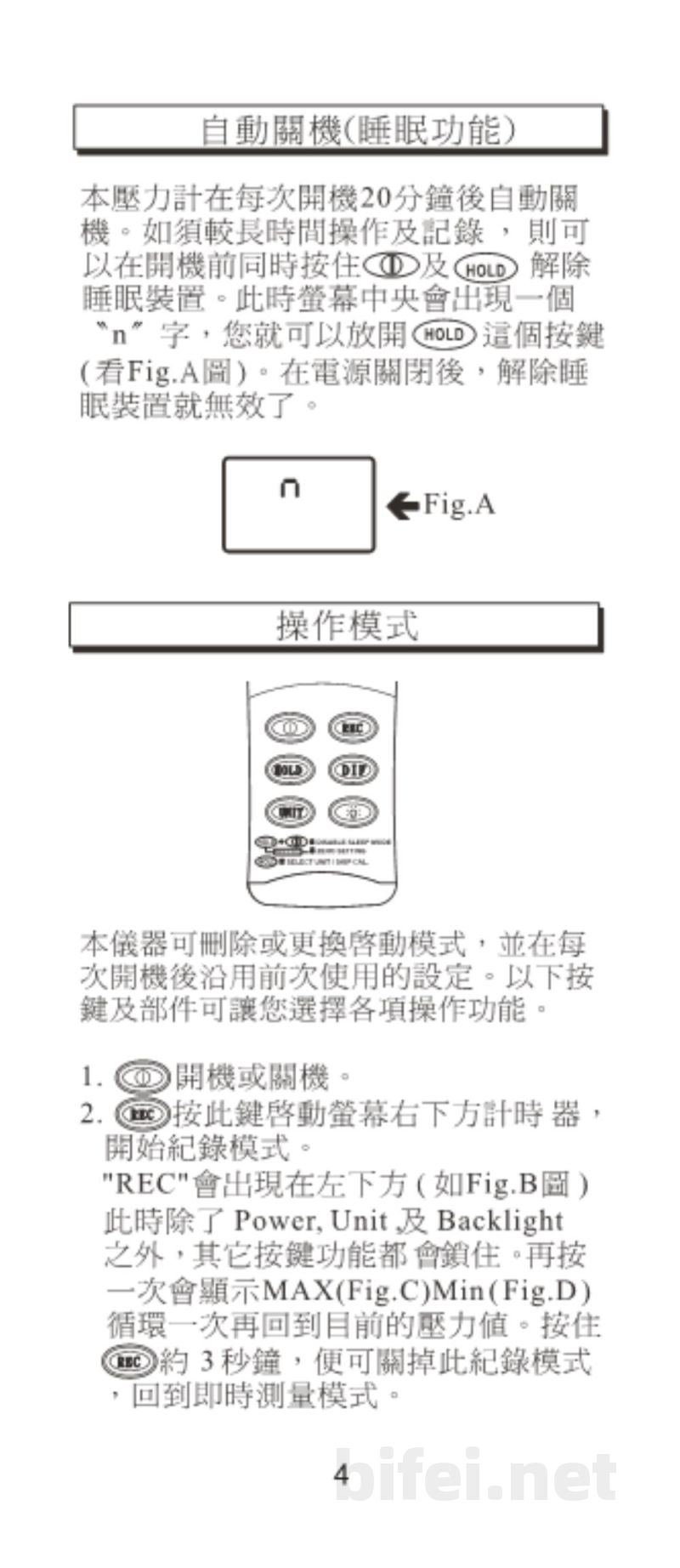

自动关机功能
设备在约20分钟无操作后自动关机。如需长时间使用，可在开机时按住D键与HOLD键以解除睡眠模式，屏幕中央会显示“n”表示已关闭睡眠功能。

操作模式
本设备支持多种测量模式，并可在关机后自动保存上一次设置。REC键用于进入记录模式，可循环查看MAX（最大值）、MIN（最小值）及当前压力值。长按约3秒可退出记录模式并返回实时测量状态。
