台湾衡欣 15PSI便携式精密数显压差计 82681/82682/82683 - 使用说明书

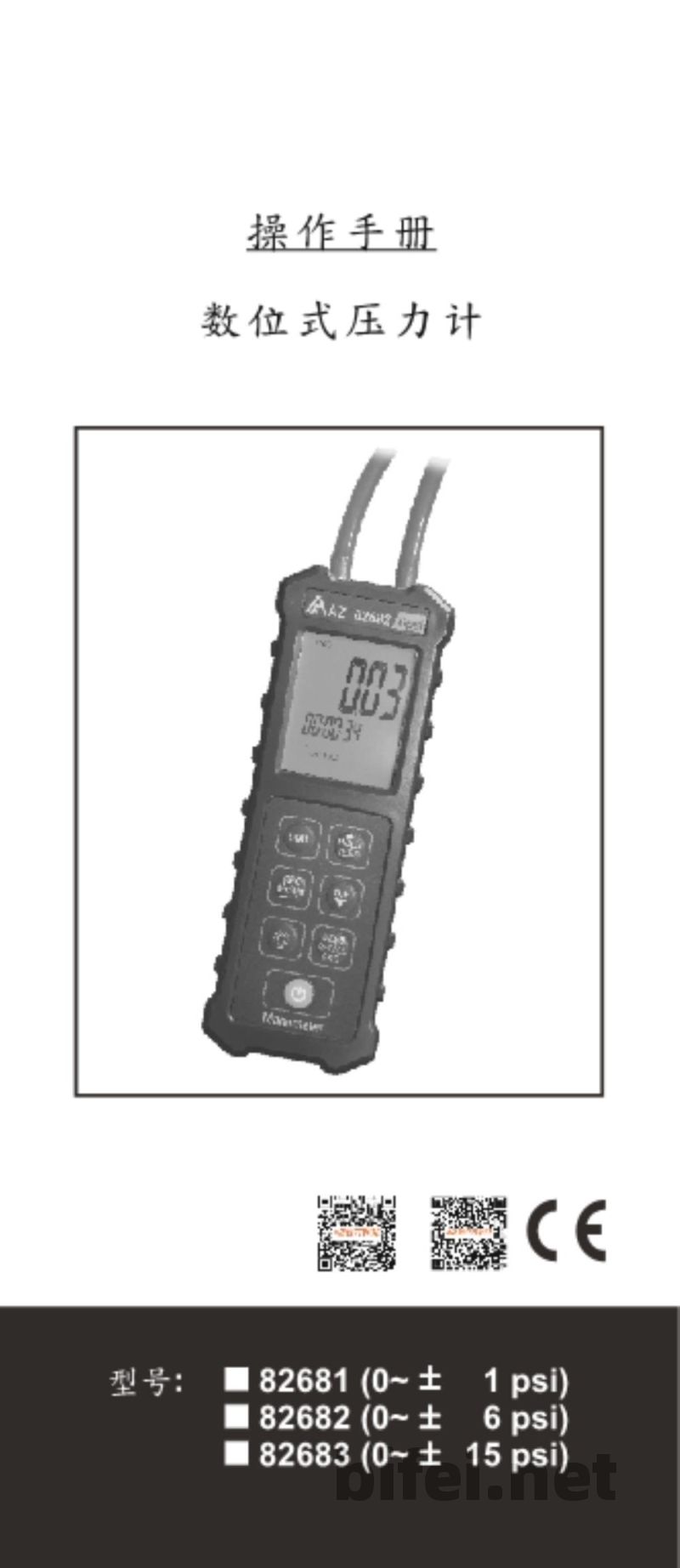

操作手册
数位式压力计
型号：82681（0~±1 psi）、82682（0~±6 psi）、82683（0~±15 psi）

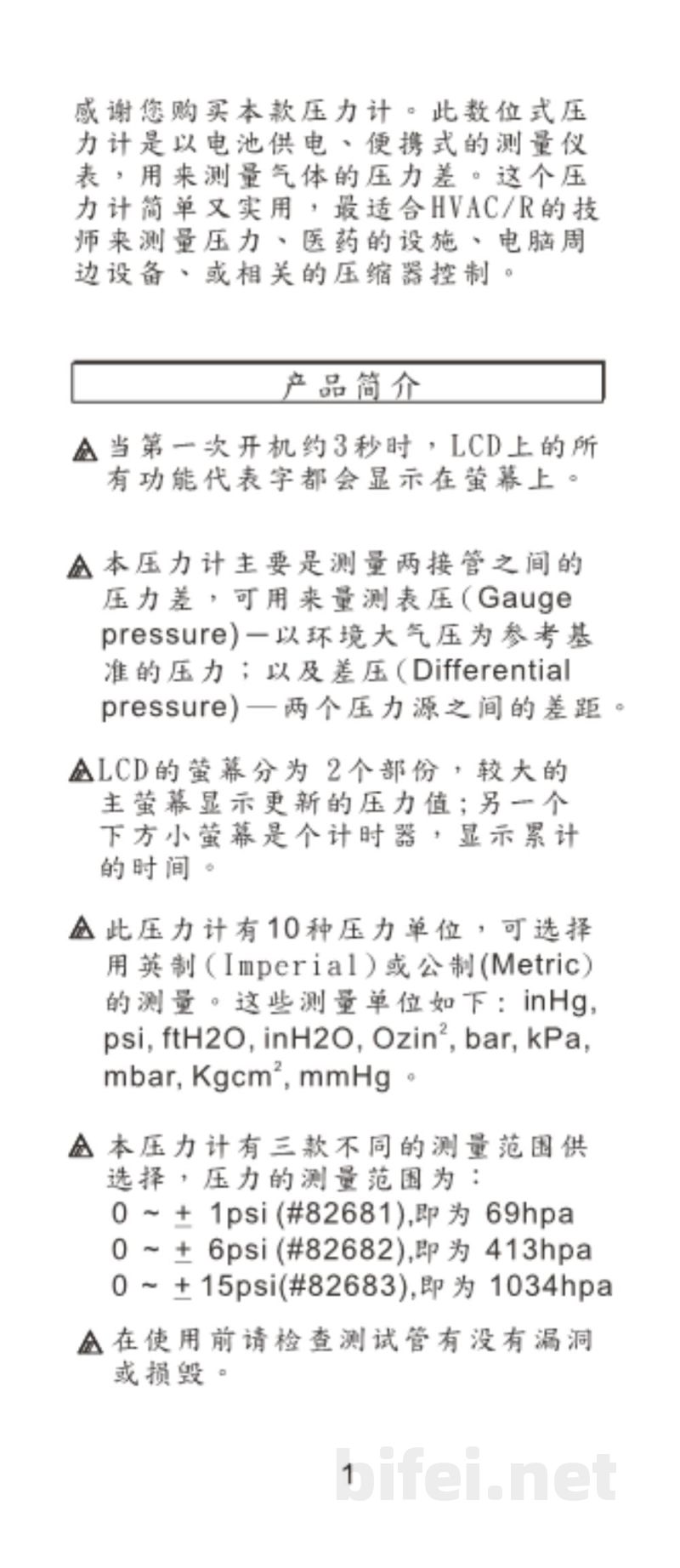

感谢您购买本款压力计。此数位式压力计采用电池供电、便携式设计，用于测量气体压力差，适用于HVAC/R技术人员、医疗设施、电脑周边设备及相关压缩系统控制等领域。

产品简介
首次开机约3秒时，LCD屏幕所有功能符号将全部显示，以便确认设备状态。本压力计主要用于测量两接管之间的压力差，包括表压（Gauge Pressure，以环境大气压为参考）以及差压（Differential Pressure，两个压力源之间的差值）。

LCD屏幕分为两个部分：主屏幕显示当前压力值（负压以“-”表示），副屏幕用于显示计时器及累计时间。

本设备支持10种压力单位，包括：inHg、psi、ftH2O、inH2O、zin、bar、kPa、mbar、kg/cm²、mmHg。

测量范围说明：
82681：0~±1 psi（约69 hPa）
82682：0~±6 psi（约413 hPa）
82683：0~±15 psi（约1034 hPa）

使用前请检查测试管路是否存在泄漏或损坏。

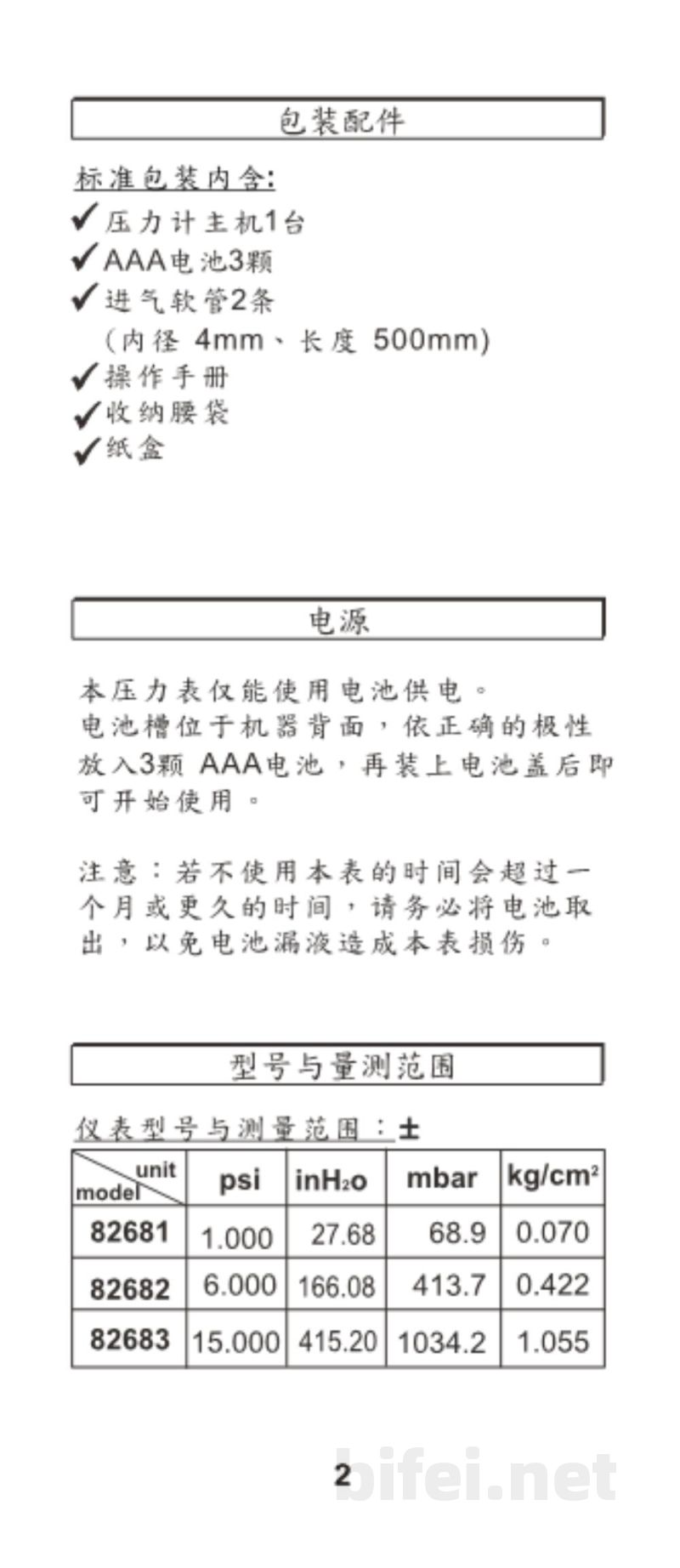

标准包装内容
- 压力计主机 1台
- AAA电池 3颗
- 进气软管2条（内径4mm，长度500mm）
- 操作手册 1份
- 收纳腰袋 1个
- 包装纸盒 1个

电源说明
本设备仅支持电池供电。电池仓位于机器背面，按正确极性安装3颗AAA电池后即可使用。

注意事项：若设备长时间不使用（超过一个月），请取出电池，以防止漏液损坏设备。

型号与测量范围对照
单位：psi / inH2O / mbar / kg/cm²
82681：1.000 / 27.68 / 68.9 / 0.070
82682：6.000 / 166.08 / 413.7 / 0.422
82683：15.000 / 415.20 / 1034.2 / 1.055

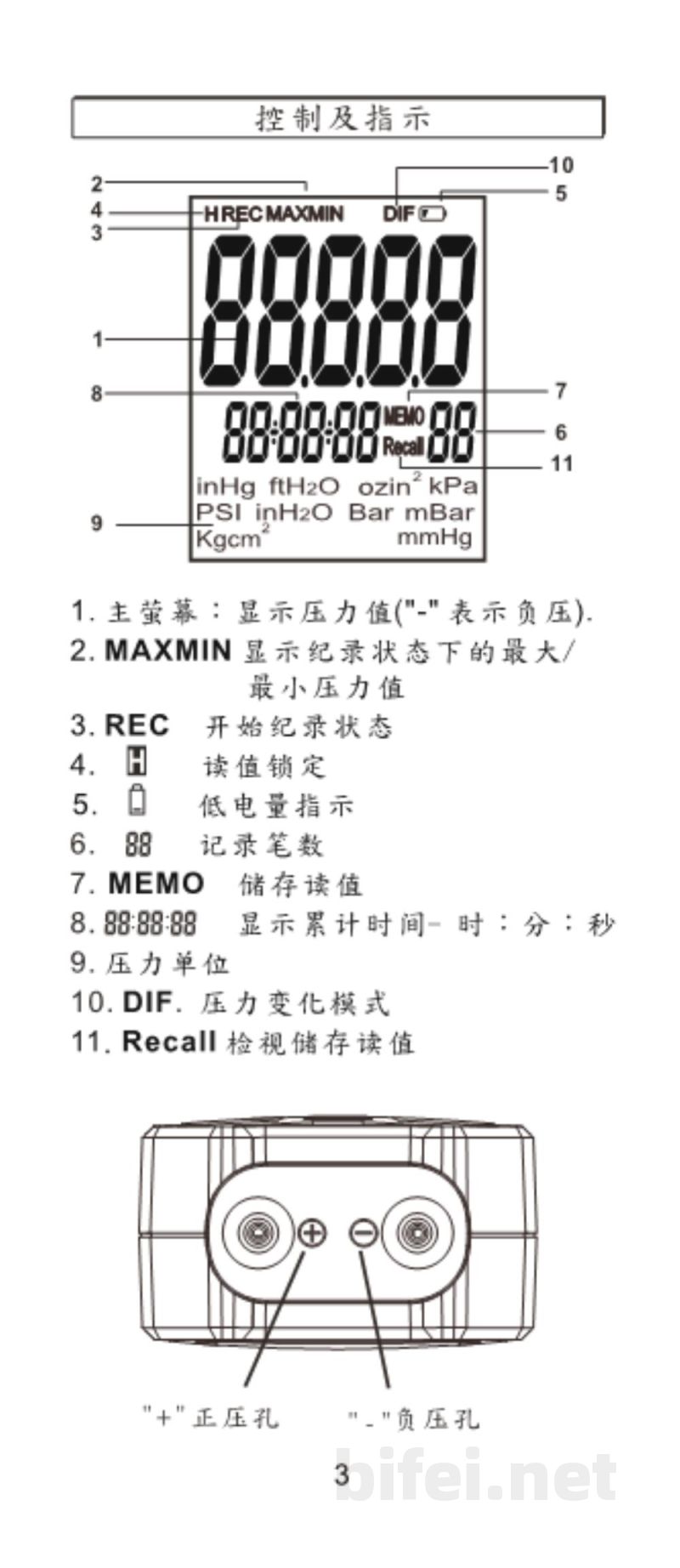

控制及指示说明
1. 主屏幕：显示压力值（负压以“-”表示）
2. MAX/MIN：显示记录状态下的最大/最小压力值
3. REC：记录模式
4. HOLD：读值锁定
5. 低电量指示
6. MEMO：记录笔数及存储提示
7. 时间显示：累计时间（时:分:秒）
8. 压力单位显示区域
9. DIF模式：压力变化模式
10. RECALL：检视储存数据
11. + / -：正压与负压接口

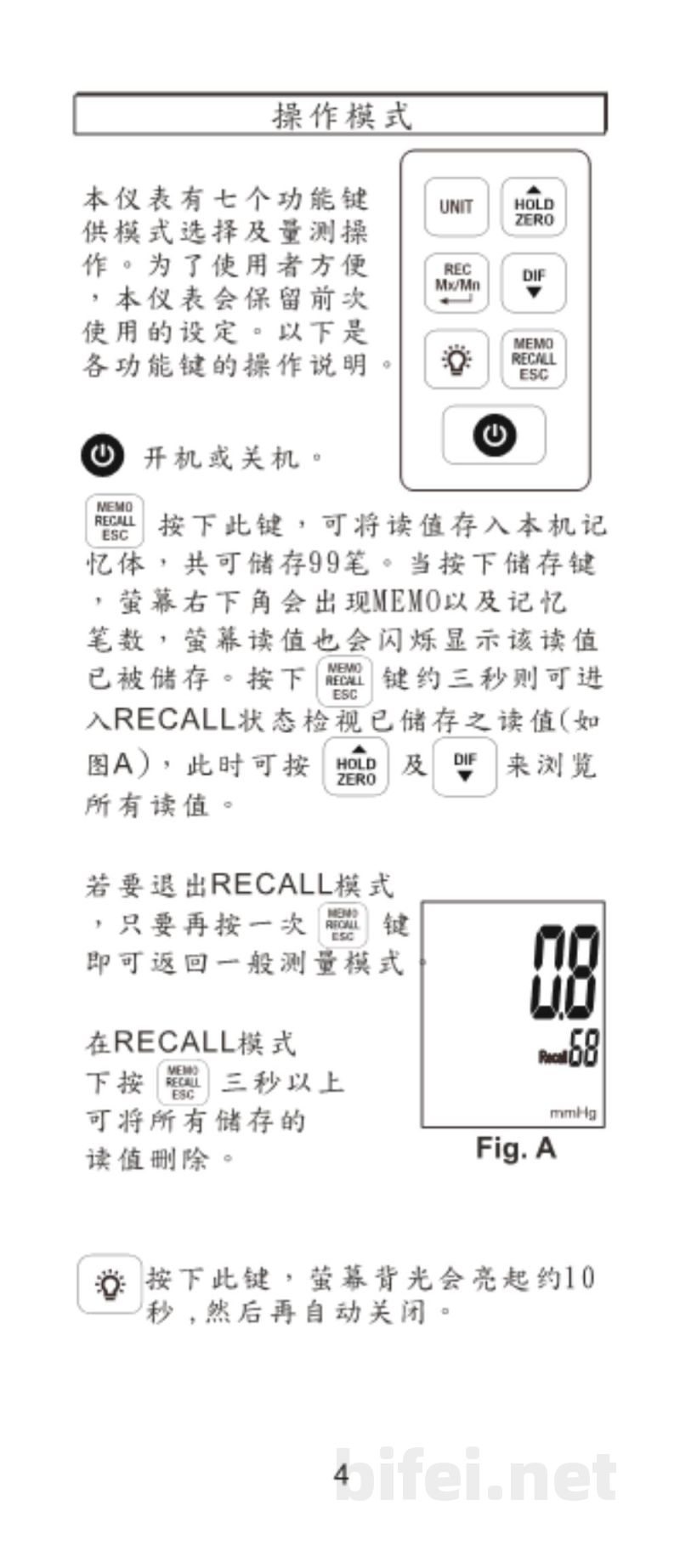

操作模式说明
本仪表提供7个功能键用于模式选择与测量操作，并会自动保留上一次使用设定。

基本功能：
- 开机/关机：按电源键
- 单位切换：UNIT键
- 记录功能：按REC键进入记录状态
- 最大/最小值：MAX/MIN显示记录统计值
- 数据锁定：HOLD键冻结当前读值
- 清零功能：ZERO键用于归零
- 存储功能：按MEMO键可将当前读值存入设备记忆体，最多可存储99笔数据，同时显示MEMO及笔数
- 数据回放：按RECALL键约3秒进入回放模式，可浏览已储存数据
- 删除数据：在RECALL模式下长按可删除全部储存数据
- 背光功能：按键后背光点亮约10秒后自动关闭
