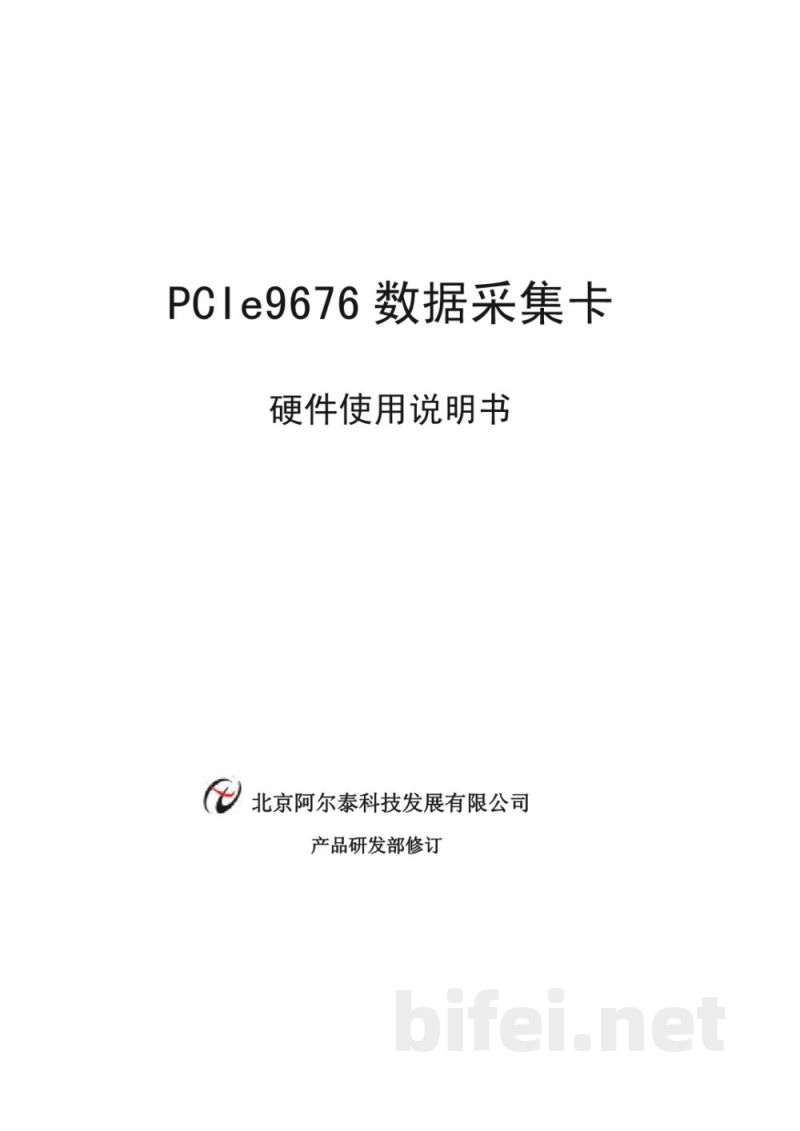

PCIe9676数据采集卡 硬件使用说明书
北京阿尔泰科技发展有限公司 产品研发部修订
版本：V6.02.02

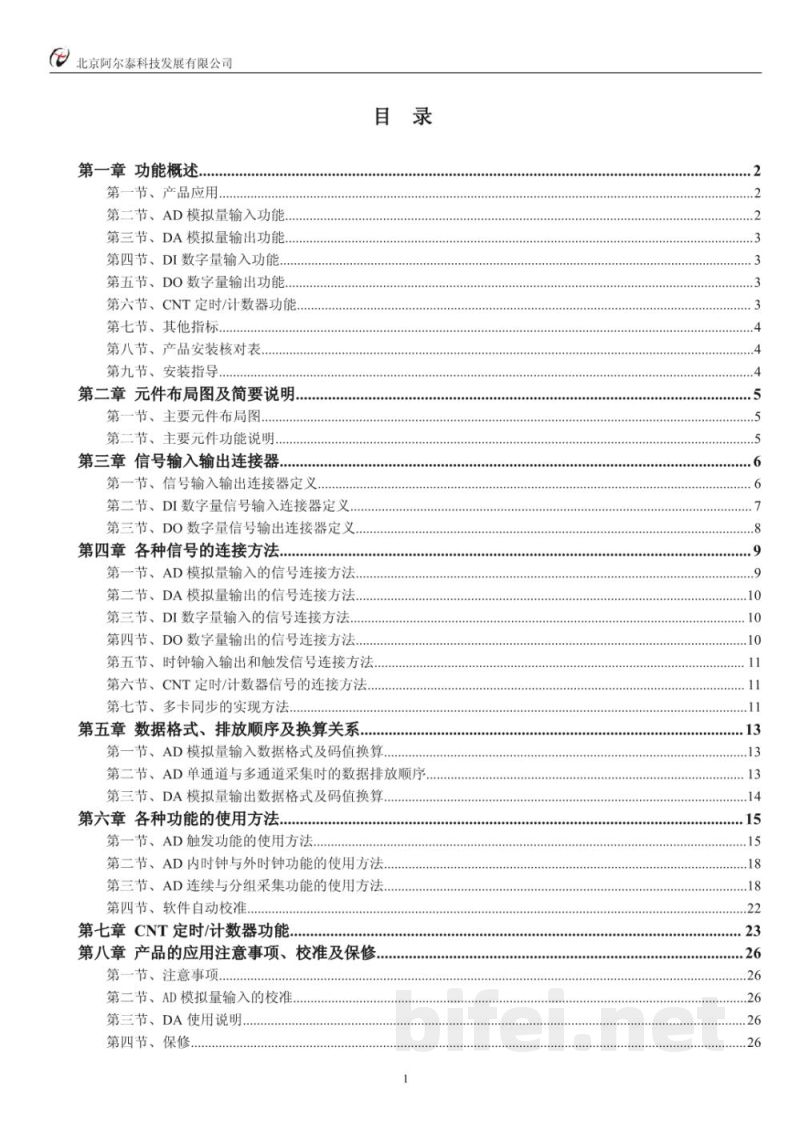

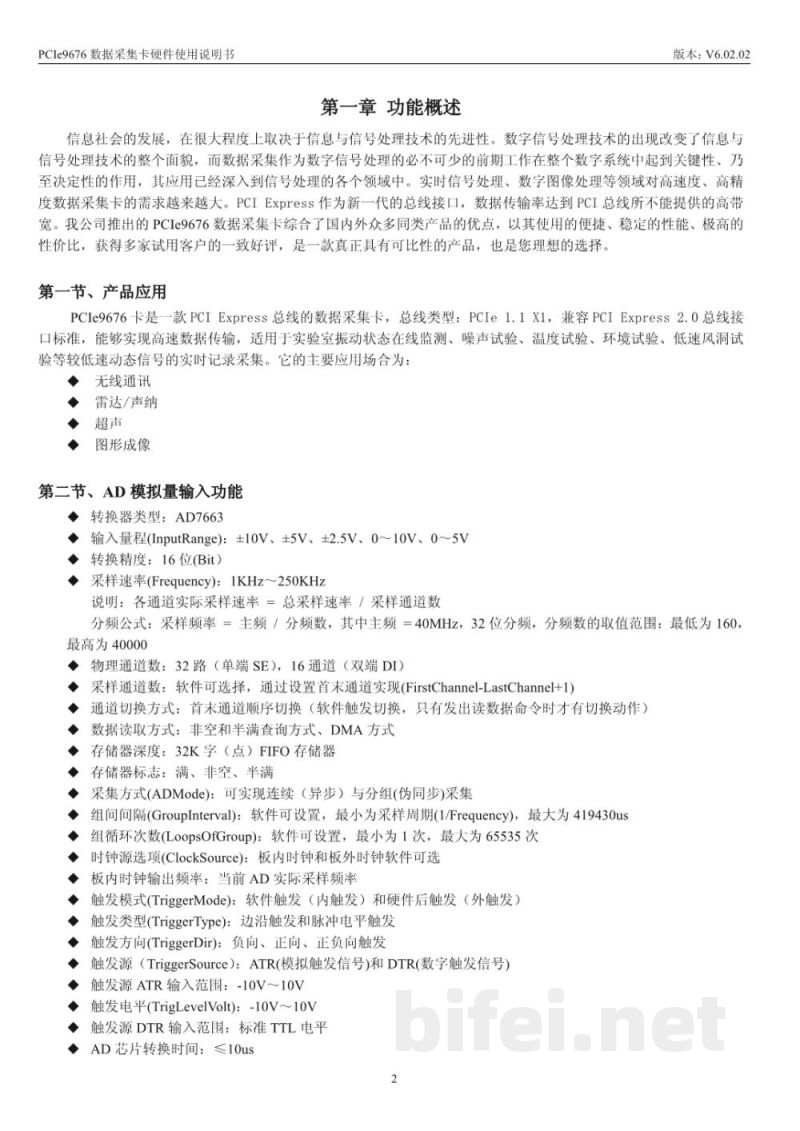

第一章 功能概述

信息社会的发展在很大程度上依赖于信息与信号处理技术的发展。数字信号处理技术的出现改变了传统信息处理方式，而数据采集作为数字信号处理的前端基础，在整个系统中起到关键作用，广泛应用于各类信号处理领域。实时信号处理、数字图像处理等对高速高精度数据采集卡需求不断增加。PCI Express作为新一代总线接口，提供远高于传统PCI的传输带宽。本公司推出PCIe9676数据采集卡，结合多种同类产品优势，具有稳定性高、使用便捷、性价比高等特点。

第一节 产品应用
PCIe9676数据采集卡采用PCI Express总线（PCIe 1.1 x1，兼容PCIe 2.0），实现高速数据传输，适用于实验室振动监测、噪声测试、温度试验、环境试验、低速风洞试验等低速动态信号实时采集场景。主要应用包括：无线通信、雷达/声纳、超声、图像成像等领域。

第二节 AD模拟量输入功能
AD转换器类型：AD7663
输入量程：±10V、±5V、±2.5V、0~10V、0~5V
转换精度：16位
采样速率：1KHz～250KHz（总采样速率，通道间需分配）
通道说明：32路单端SE输入或16路差分输入
采样通道数：可通过软件设置首末通道（FirstChannel-LastChannel+1）
通道切换方式：按顺序切换，仅在读数据时发生切换
数据读取方式：非空/半满查询方式或DMA方式
存储器深度：32K字FIFO缓存
状态标志：满、非空、半满
采集模式：连续（异步）与分组（伪同步）采集
组间间隔：可设置，最小为采样周期（1/Frequency），最大为419430μs
组循环次数：1～65535次
时钟源：板内时钟或板外时钟可选
板内时钟输出频率：等于实际AD采样频率
触发模式：软件触发（内触发）与硬件后触发（外触发）
触发类型：边沿触发与脉冲电平触发
触发方向：负向、正向或双向触发
触发源：ATR（模拟触发）等输入源（后续内容未完）

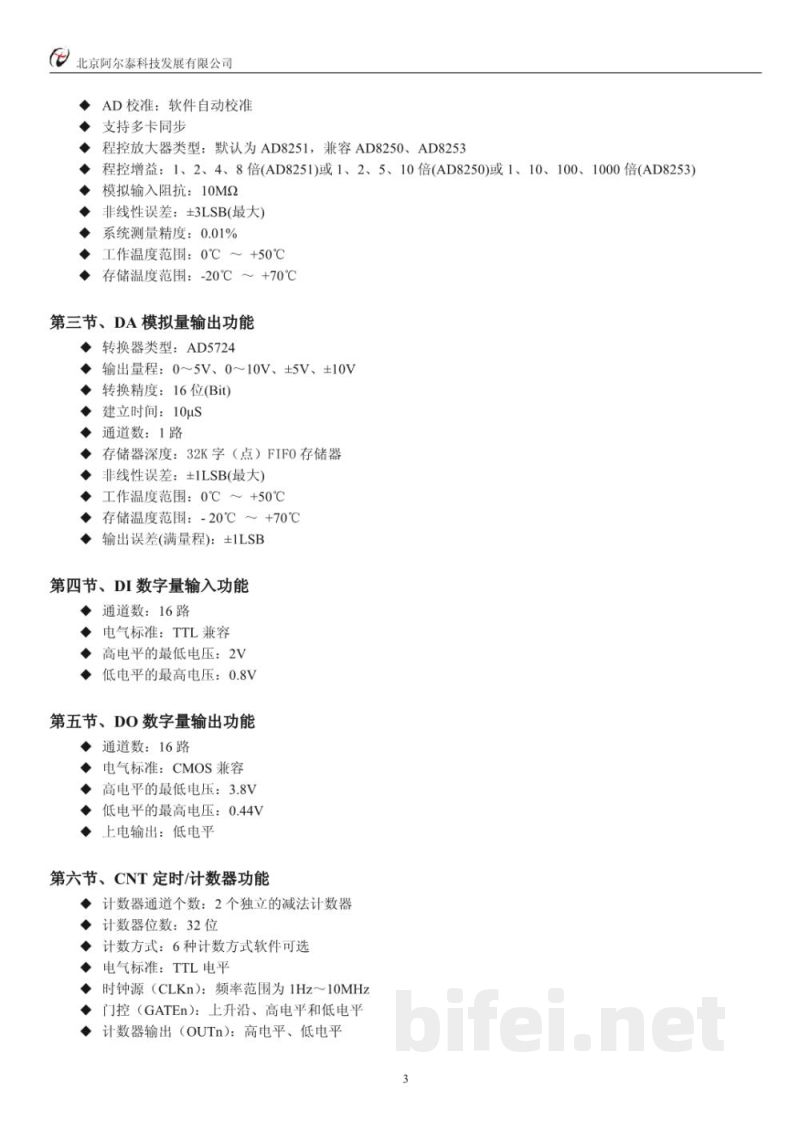

第三节 DA模拟量输出功能
（原文结构保留，内容未提供详细参数）

第四节 DI数字量输入功能

第五节 DO数字量输出功能

第六节 CNT定时/计数器功能

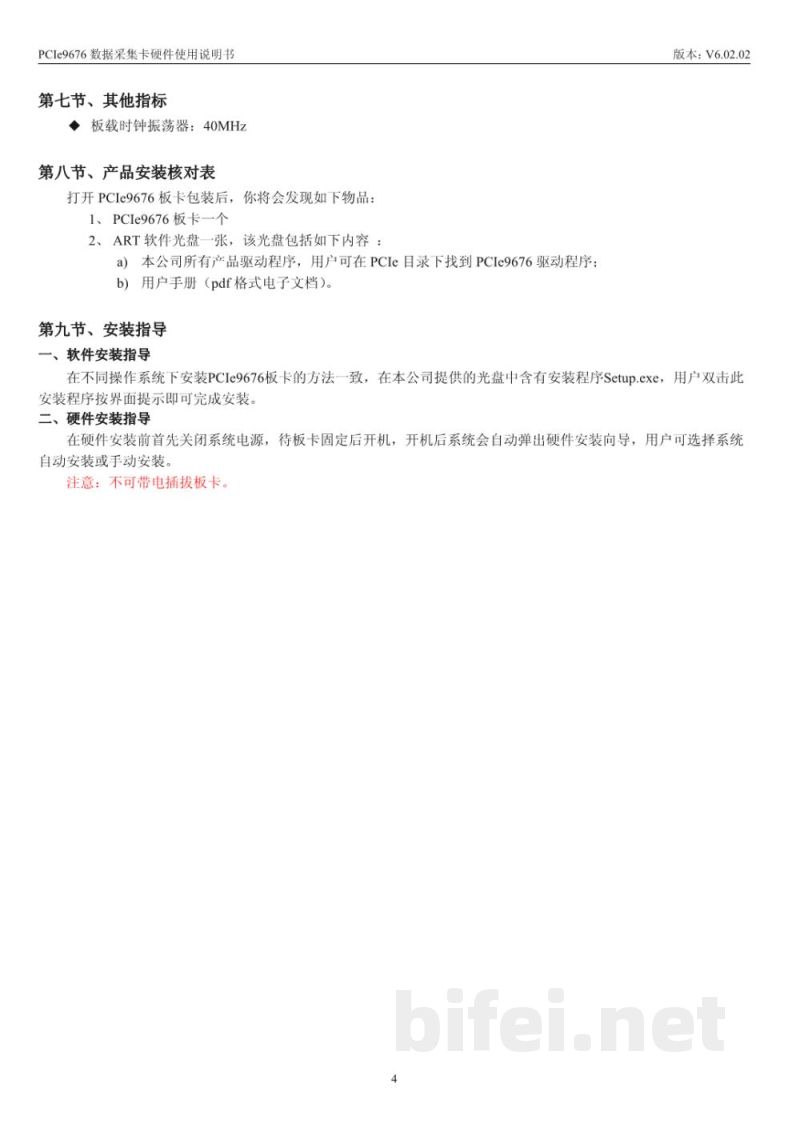

第七节 其他指标

第八节 产品安装核对表

第九节 安装指导

第二章 元件布局图及简要说明

第一节 主要元件布局图
第二节 主要元件功能说明

第三章 信号输入输出连接器

第一节 信号输入输出连接器定义
第二节 DI数字量信号输入连接器定义
第三节 DO数字量信号输出连接器定义

第四章 各种信号的连接方法

第一节 AD模拟量输入信号连接方法
第二节 DA模拟量输出信号连接方法
第三节 DI数字量输入信号连接方法
第四节 DO数字量输出信号连接方法
第五节 时钟输入输出和触发信号连接方法
第六节 CNT定时/计数器信号连接方法
第七节 多卡同步实现方法

第五章 数据格式、排放顺序及换算关系

第一节 AD模拟量输入数据格式及码值换算
第二节 AD单通道与多通道采集数据排放顺序
第三节 DA模拟量输出数据格式及码值换算

第六章 各种功能的使用方法

第一节 AD触发功能使用方法
第二节 AD内时钟与外时钟功能使用方法
第三节 AD连续与分组采集功能使用方法
第四节 软件自动校准

第七章 CNT定时/计数器功能

第八章 产品应用注意事项、校准及保修

第一节 注意事项
第二节 AD模拟量输入校准
第三节 DA使用说明
第四节 保修
