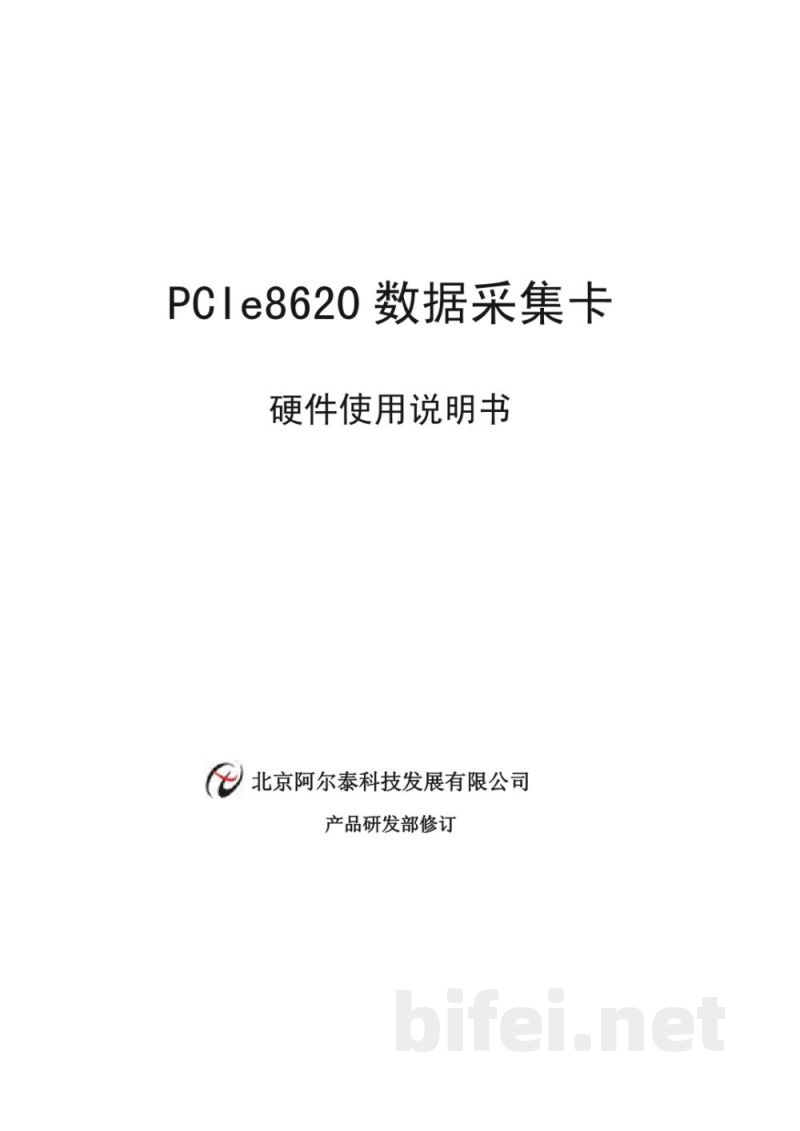

PCIe8620数据采集卡
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订
第一章 功能概述
第一节 产品应用
第二节 AD模拟量输入功能

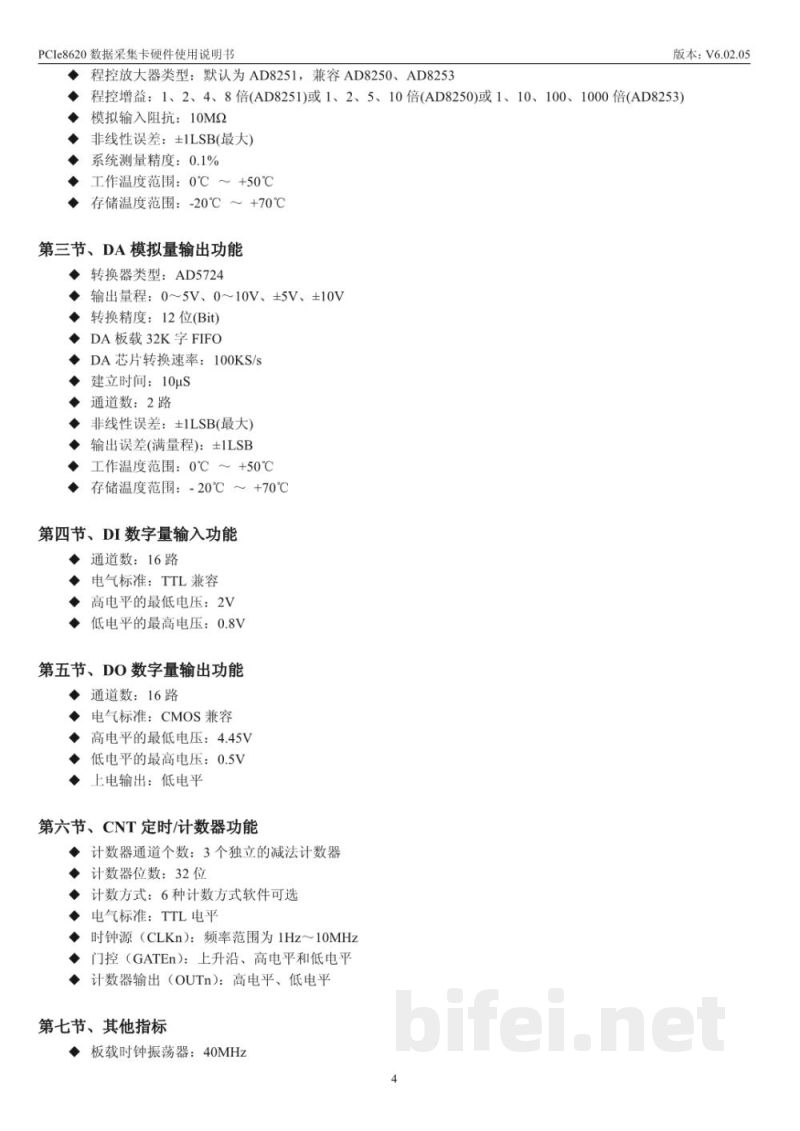

第三节 DA模拟量输出功能
第四节 DI数字量输入功能
第五节 DO数字量输出功能
第六节 CNT定时/计数器功能
第七节 其他指标
第八节 产品安装核对表
第九节 安装指导
一 软件安装指导
二 硬件安装指导
第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一 信号输入输出连接器
二 状态灯
第三章 信号输入输出连接器
第一节 信号输入输出连接器定义
第二节 DI数字量信号输入连接器定义
第三节 DO数字量信号输出连接器定义
第四章 各种信号的连接方法
第一节 AD模拟量输入信号连接方法
一 AD单端输入连接方式
二 AD双端输入连接方式
第二节 DA模拟量输出信号连接方法
第三节 DI数字量输入信号连接方法
第四节 DO数字量输出信号连接方法
第五节 时钟输入输出和触发信号连接方法
第六节 CNT定时/计数器信号连接方法
第七节 多卡同步实现方法
第五章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
一 AD双极性模拟量输入数据格式
二 AD单极性模拟量输入数据格式
第二节 AD单通道与多通道采集数据排放顺序
一 单通道
二 多通道
第三节 DA模拟量输出数据格式及码值换算
一 DA单极性模拟量输出数据格式
二 DA双极性电压输出数据格式
第六章 各种功能的使用方法
第一节 AD触发功能的使用方法
一 AD内触发功能
二 AD外触发功能
第二节 AD内时钟与外时钟功能的使用方法
一 AD内时钟功能
二 AD外时钟功能
第三节 AD连续与分组采集功能的使用方法
一 AD连续采集功能
二 AD分组采集功能
第四节 软件自动校准
第七章 CNT定时/计数器功能
第八章 产品的应用注意事项、校准及保修
第一节 注意事项
第二节 AD模拟量输入的校准
第三节 DA使用说明
第四节 保修
附录A 各种标识、概念的命名约定
版本 V6.02.05

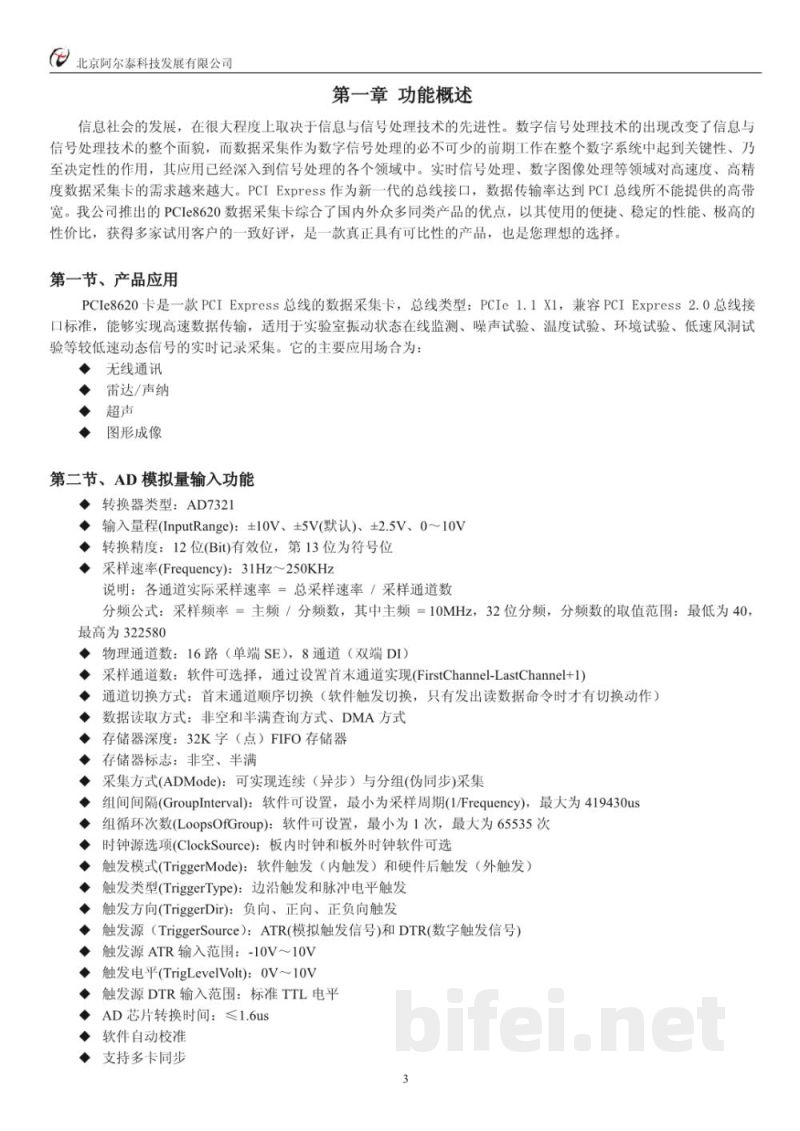

第一章 功能概述
本章介绍PCIe8620数据采集卡的基本功能与应用背景。数据采集技术在信息与信号处理系统中具有重要作用,是数字信号处理的基础环节。随着实时信号处理、数字图像处理等应用的发展,对高速高精度数据采集卡的需求不断增加。PCI Express作为新一代总线接口,相比传统PCI具有更高的数据传输带宽。
本公司推出的PCIe8620数据采集卡综合多种同类产品优点,具有使用便捷、性能稳定、性价比高等特点。
第一节 产品应用
PCIe8620卡是一款PCI Express总线数据采集卡,兼容PCIe 1.1 x1及PCIe 2.0标准,支持高速数据传输,适用于实验室振动状态在线监测、噪声试验、温度试验、环境试验以及低速风洞试验等动态信号采集场景。
主要应用包括:无线通讯、雷达/声纳、超声、图像成像等。
第二节 AD模拟量输入功能
AD转换器类型:AD7321
输入量程:±10V、±5V(默认)、±2.5V、0~10V
转换精度:12位有效位,第13位为符号位
采样速率:31Hz~250KHz
说明:各通道实际采样速率=总采样速率/采样通道数
分频公式:采样频率=主频/分频数,主频10MHz,32位分频,分频范围40~322580
物理通道:16路单端SE或8通道双端DI
通道选择:通过软件设置首末通道实现(FirstChannel-LastChannel+1)
通道切换方式:按首末通道顺序切换,仅在读取数据时发生切换
数据读取方式:非空/半满查询方式或DMA方式
存储器深度:32K字FIFO存储器,支持非空与半满标志
采集方式:ADMod
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订
第一章 功能概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 DA模拟量输出功能
第四节 DI数字量输入功能
第五节 DO数字量输出功能
第六节 CNT定时/计数器功能
第七节 其他指标
第八节 产品安装核对表
第九节 安装指导
一 软件安装指导
二 硬件安装指导
第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
一 信号输入输出连接器
二 状态灯
第三章 信号输入输出连接器
第一节 信号输入输出连接器定义
第二节 DI数字量信号输入连接器定义
第三节 DO数字量信号输出连接器定义
第四章 各种信号的连接方法
第一节 AD模拟量输入信号连接方法
一 AD单端输入连接方式
二 AD双端输入连接方式
第二节 DA模拟量输出信号连接方法
第三节 DI数字量输入信号连接方法
第四节 DO数字量输出信号连接方法
第五节 时钟输入输出和触发信号连接方法
第六节 CNT定时/计数器信号连接方法
第七节 多卡同步实现方法
第五章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
一 AD双极性模拟量输入数据格式
二 AD单极性模拟量输入数据格式
第二节 AD单通道与多通道采集数据排放顺序
一 单通道
二 多通道
第三节 DA模拟量输出数据格式及码值换算
一 DA单极性模拟量输出数据格式
二 DA双极性电压输出数据格式
第六章 各种功能的使用方法
第一节 AD触发功能的使用方法
一 AD内触发功能
二 AD外触发功能
第二节 AD内时钟与外时钟功能的使用方法
一 AD内时钟功能
二 AD外时钟功能
第三节 AD连续与分组采集功能的使用方法
一 AD连续采集功能
二 AD分组采集功能
第四节 软件自动校准
第七章 CNT定时/计数器功能
第八章 产品的应用注意事项、校准及保修
第一节 注意事项
第二节 AD模拟量输入的校准
第三节 DA使用说明
第四节 保修
附录A 各种标识、概念的命名约定
版本 V6.02.05
第一章 功能概述
本章介绍PCIe8620数据采集卡的基本功能与应用背景。数据采集技术在信息与信号处理系统中具有重要作用,是数字信号处理的基础环节。随着实时信号处理、数字图像处理等应用的发展,对高速高精度数据采集卡的需求不断增加。PCI Express作为新一代总线接口,相比传统PCI具有更高的数据传输带宽。
本公司推出的PCIe8620数据采集卡综合多种同类产品优点,具有使用便捷、性能稳定、性价比高等特点。
第一节 产品应用
PCIe8620卡是一款PCI Express总线数据采集卡,兼容PCIe 1.1 x1及PCIe 2.0标准,支持高速数据传输,适用于实验室振动状态在线监测、噪声试验、温度试验、环境试验以及低速风洞试验等动态信号采集场景。
主要应用包括:无线通讯、雷达/声纳、超声、图像成像等。
第二节 AD模拟量输入功能
AD转换器类型:AD7321
输入量程:±10V、±5V(默认)、±2.5V、0~10V
转换精度:12位有效位,第13位为符号位
采样速率:31Hz~250KHz
说明:各通道实际采样速率=总采样速率/采样通道数
分频公式:采样频率=主频/分频数,主频10MHz,32位分频,分频范围40~322580
物理通道:16路单端SE或8通道双端DI
通道选择:通过软件设置首末通道实现(FirstChannel-LastChannel+1)
通道切换方式:按首末通道顺序切换,仅在读取数据时发生切换
数据读取方式:非空/半满查询方式或DMA方式
存储器深度:32K字FIFO存储器,支持非空与半满标志
采集方式:ADMod
