使用说明书-北京阿尔泰 PCIe568X /PXIe568X系列 多功能数据采集卡

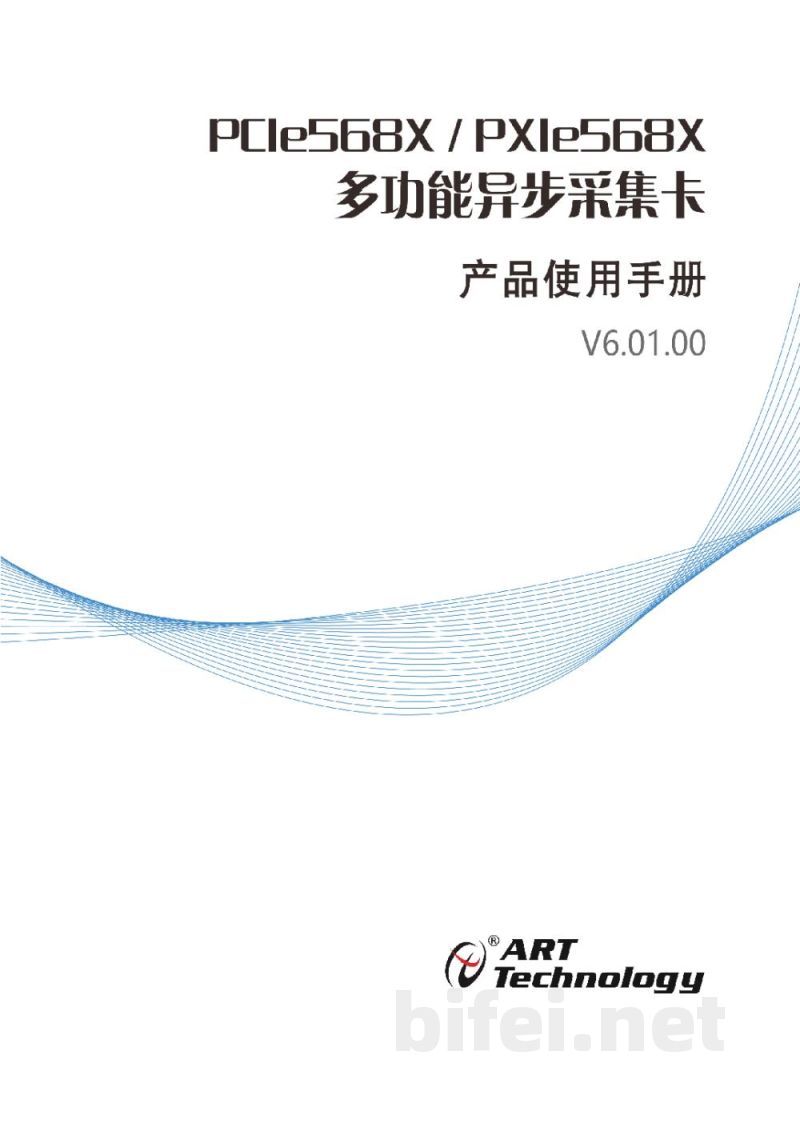

PCIe568xX/PXIe568x 多功能异步采集卡 产品使用手册 V6.01.00

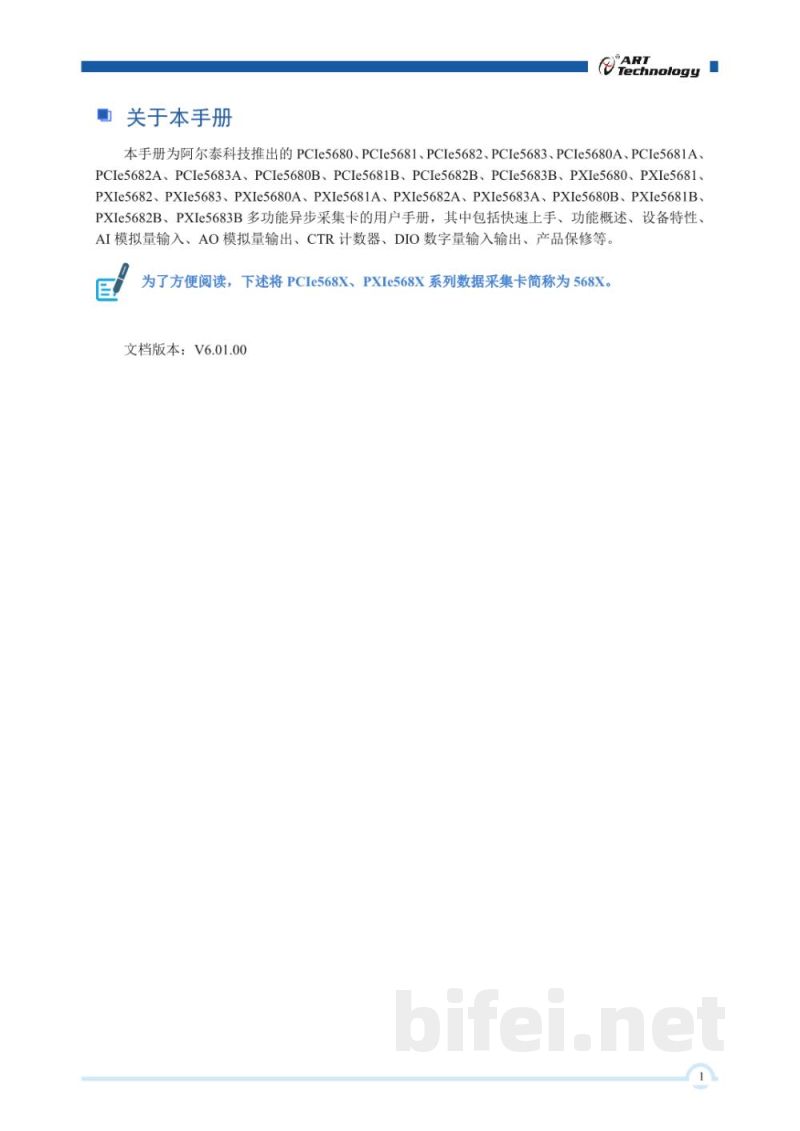

关于本手册
本手册为阿尔泰科技推出的PCIe5680/5681/5682/5683及其A/B系列型号，以及PXIe5680/5681/5682/5683及其A/B系列多功能异步采集卡用户手册。为方便阅读，统一将PCIe568X与PXIe568X系列简称为568X，文档版本V6.01.00。

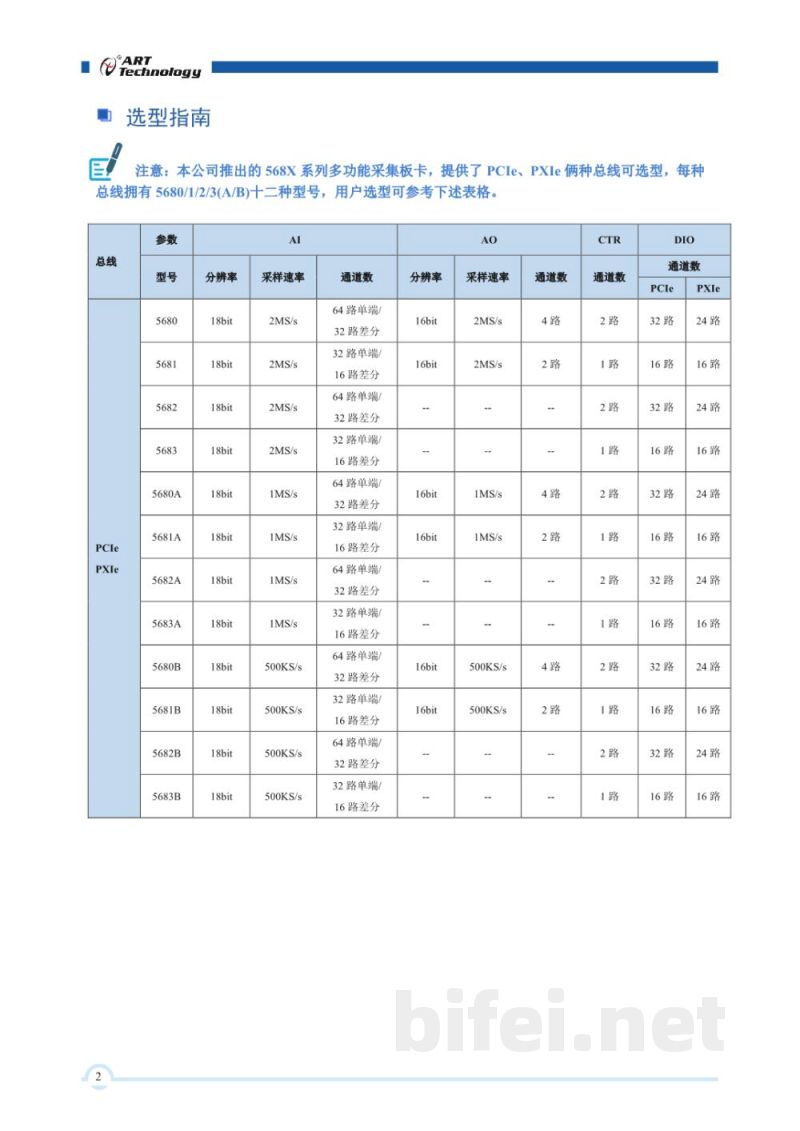

选型指南
本系列产品提供PCIe与PXIe两种总线类型，每种总线包含5680/5681/5682/5683及A/B多个型号。主要差异如下：
AI模拟量输入：18bit分辨率；采样速率最高2MS/s（部分型号为1MS/s或500KS/s）；通道数支持64路单端/32路差分或32路单端/16路差分。
AO模拟量输出：16bit分辨率，采样速率最高2MS/s或1MS/s或500KS/s，通道数支持4路或2路。
CTR计数器：通道数为1路或2路。
DIO数字量输入输出：PCIe版本支持16路或32路，PXIe版本支持16路或24路。

1 快速上手
本章介绍初次使用568X系列采集卡所需的基础知识与准备工作，帮助用户快速上手。

1.1 产品包装内容
打开包装后包含：568X采集卡一块；阿尔泰科技软件光盘一张，内含驱动程序、安装软件及用户手册电子版。

1.2 安装指导

1.2.1 注意事项
1）使用前请做好防静电措施。
2）操作时仅触碰板卡边缘，避免接触电子元件。
3）检查板卡是否损坏，如有异常禁止安装并联系供应商。
4）设备必须在断电状态下进行安装或更换。

1.2.2 应用软件
可根据需要安装开发环境，如Microsoft Visual Studio或NI LabVIEW。

1.2.3 软件安装指导
运行光盘中的安装程序完成驱动与软件安装。

1.2.4 硬件安装指导
安装前必须关闭电源，固定板卡后开机，由系统自动识别或手动安装驱动。

1.3 设备接口定义
1.4 板卡使用参数

2 功能概述

2.1 产品简介
2.2 性能描述
2.3 规格参数
2.3.1 产品概述
2.3.2 AI模拟量输入
2.3.3 AO模拟量输出
2.3.4 CTR计数器
2.3.5 DIO数字量输入输出
2.3.6 PXI同步信号
2.3.7 板卡功耗
2.3.8 设备配置
2.3.9 设备信息查询

3 设备特性

3.1 板卡外形图
3.2 尺寸图及主要元件功能说明
3.3 接口定义

4 AI模拟量输入

4.1 AI功能框图
4.2 AI数据采集注意事项
包括：使用低阻抗信号源、使用高质量电缆、选择合适的通道扫描顺序及采样速率。

4.3 AI自动校准（CAL）
4.4 AI数据格式及码值换算
