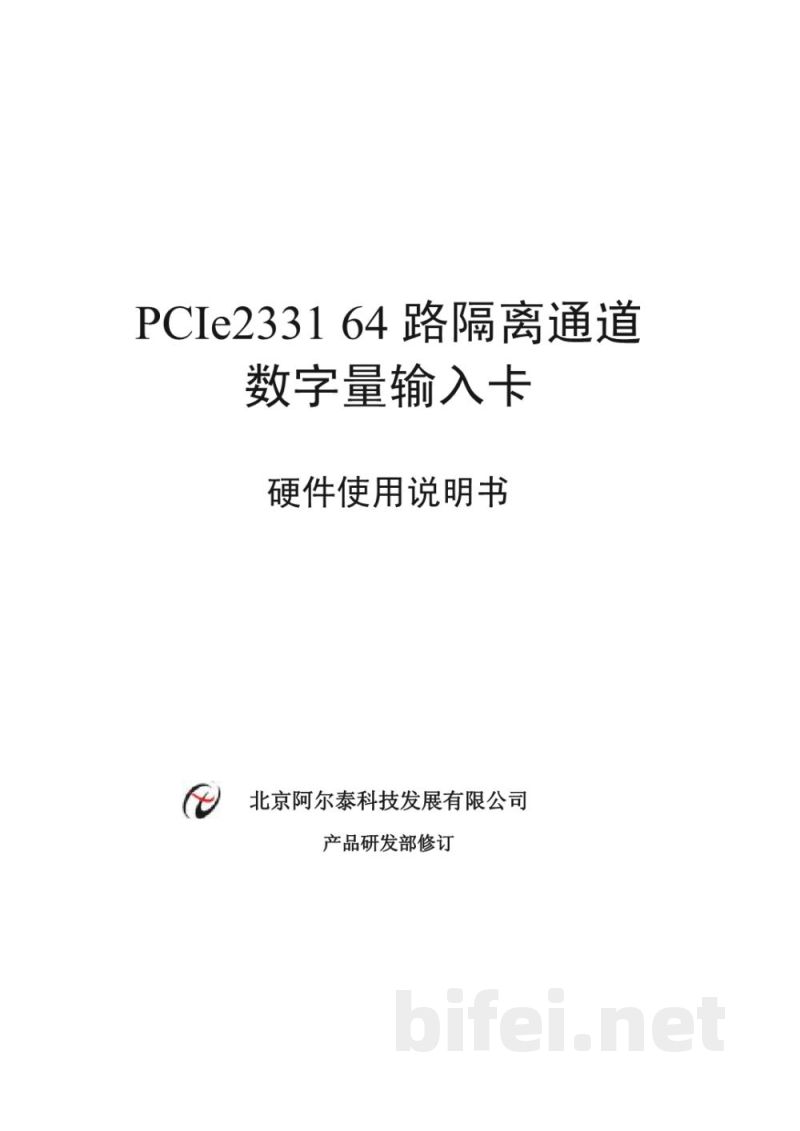

PCIe2331 64路隔离通道数字量输入卡 硬件使用说明书
北京阿尔泰科技发展有限公司 研发部修订

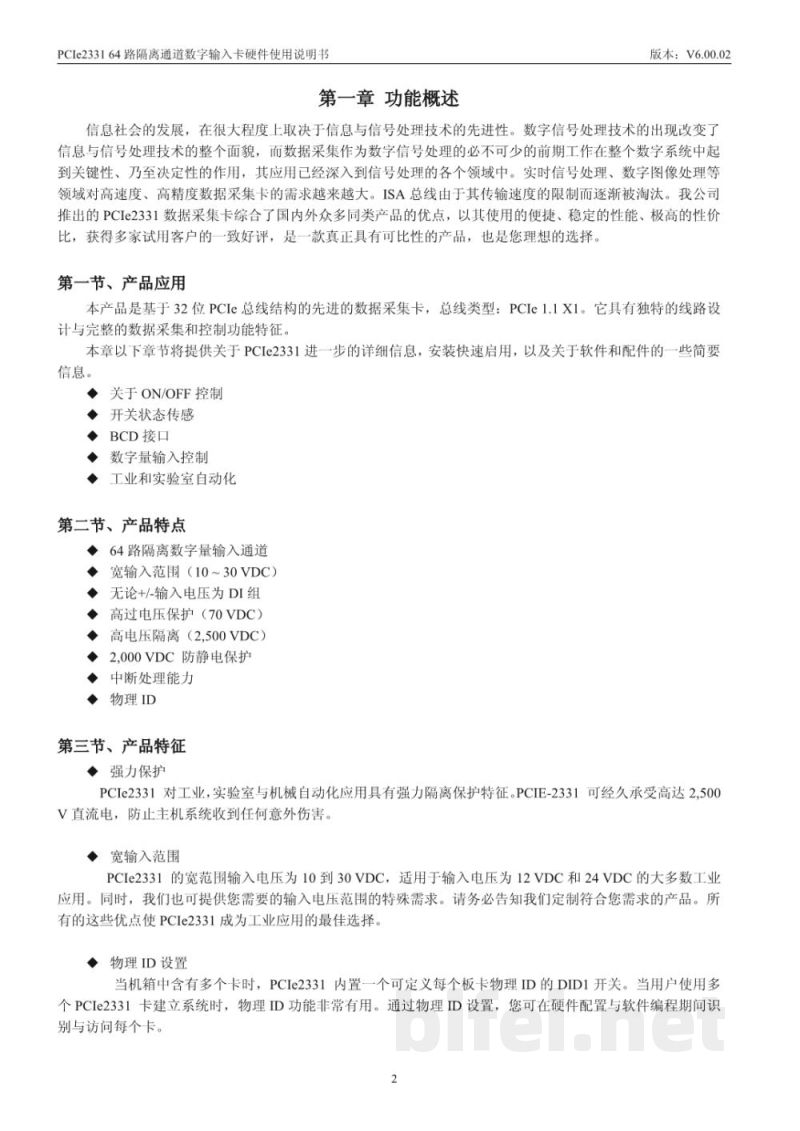

第一章 功能概述
第一节 产品应用
本产品为基于PCIe总线结构的数据采集卡（PCIe 1.1 x1），用于工业与实验室自动化中的数字量输入控制与信号采集。适用于开关状态传感、ON/OFF控制及BCD接口等应用场景。

随着信息与信号处理技术的发展，数据采集作为数字信号处理的重要前端环节，在实时信号处理与图像处理等领域中具有关键作用。本产品基于PCIe2331平台设计，具备稳定性能与高性价比。

第二节 产品特点
64路隔离数字量输入通道
宽输入范围：10~30VDC
支持工业12V/24V输入系统
高过压保护：70VDC
高电压隔离：2500VDC
ESD静电保护：2000VDC
支持中断处理能力
支持物理ID识别

第三节 产品特征
强力隔离保护设计，可承受高达2500V直流隔离电压，有效保护主机系统安全。
宽输入电压范围10~30VDC，适配多数工业现场设备，并支持定制输入范围。
支持物理ID设置，当系统中安装多块板卡时，可通过DID开关进行识别与区分，便于软件与硬件管理。

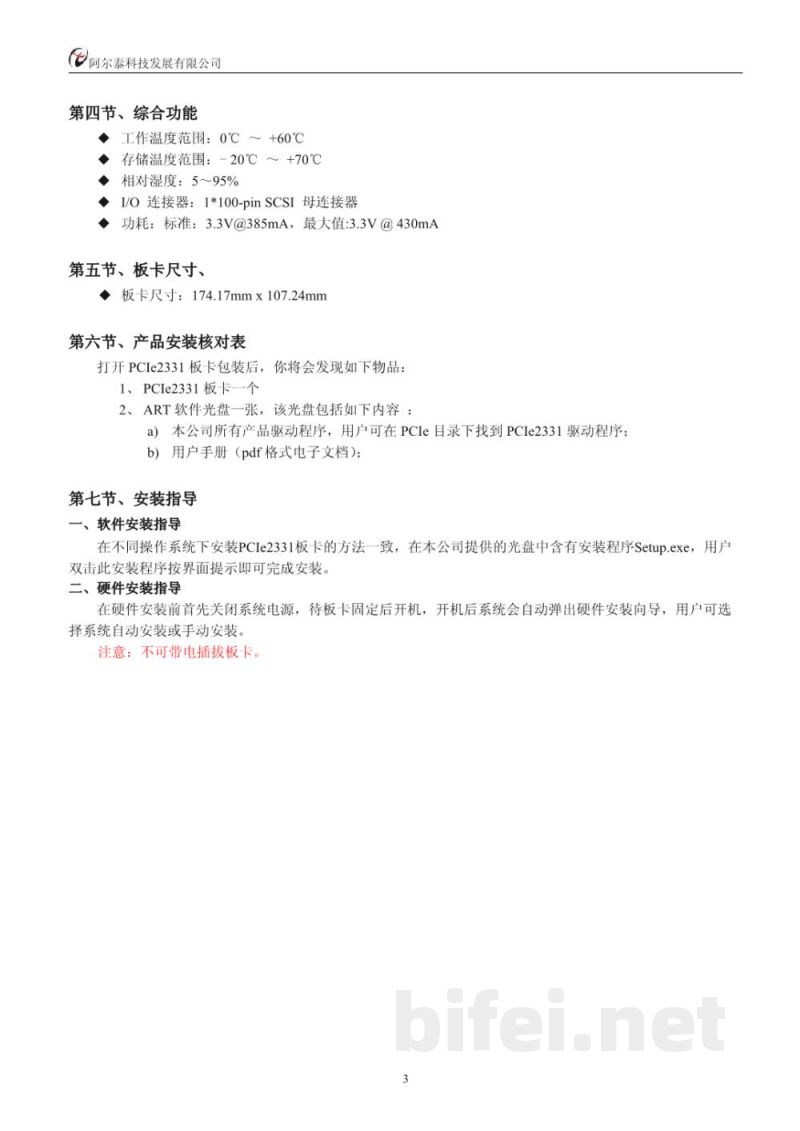

第四节 综合功能
工作温度：0℃～+60℃
存储温度：-20℃～+70℃
相对湿度：5%～95%
I/O连接器：1×100-pin SCSI母连接器
功耗：标准3.3V@385mA，最大3.3V@430mA

第五节 板卡尺寸
174.17mm × 107.24mm

第六节 产品安装核对表
包装内容包括：PCIe2331板卡一块，ART软件光盘一张。光盘中包含驱动程序（PCIe目录下）及PDF格式用户手册。

第七节 安装指导
软件安装：在不同操作系统下均可通过光盘Setup.exe安装驱动程序，按提示完成安装。
硬件安装：安装前需关闭系统电源，固定板卡后再开机，系统将自动识别硬件或通过手动方式安装驱动。注意禁止带电插拔。

第二章 元件布局图及简要说明

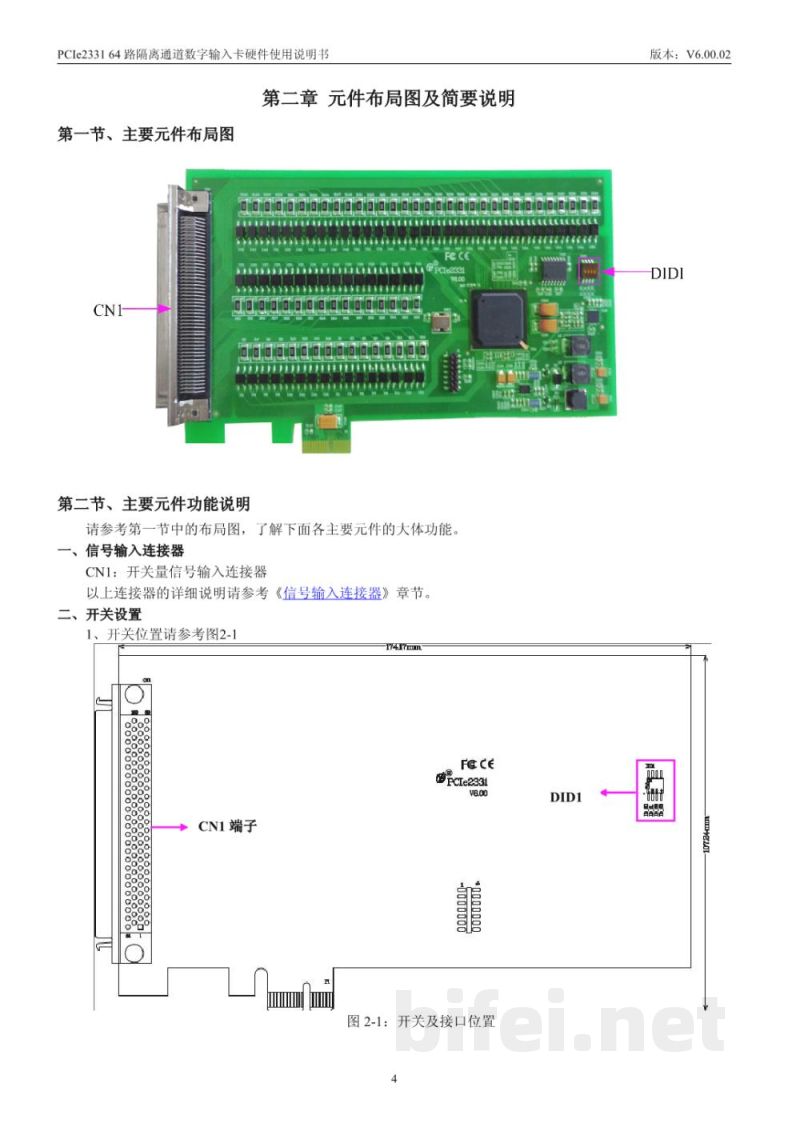

第一节 主要元件布局图
见布局图CN1等标识。

第二节 主要元件功能说明
CN1为开关量信号输入连接器，详细说明参考信号输入章节。
板卡支持DID1物理ID开关设置，用于多卡系统识别。

信号输入连接器CN1用于64路隔离数字输入信号接入。
