PCIe-6011视频采集卡 产品使用手册 V6.01.00

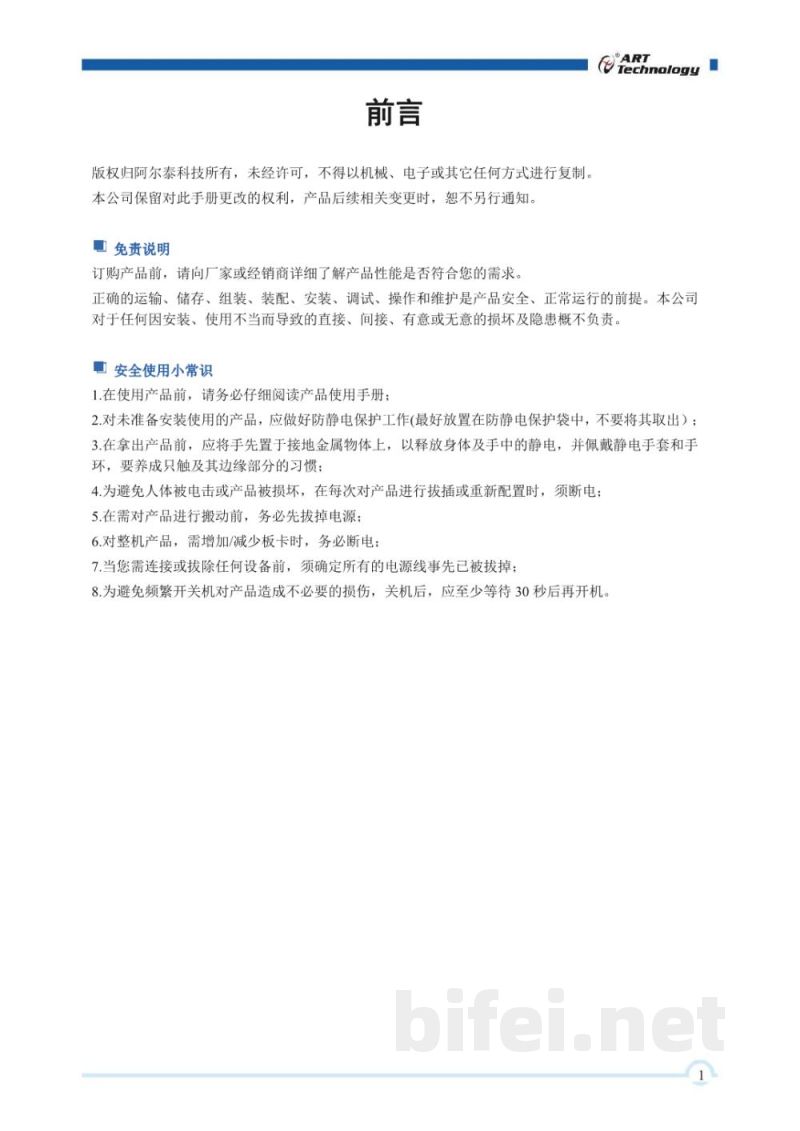

前言
本手册版权归阿尔泰科技所有，未经许可不得以任何方式复制。本公司保留对手册修改的权利，产品更新恕不另行通知。

免责说明
订购产品前请确认产品性能是否满足需求。正确的运输、储存、安装、调试与操作是设备正常运行的前提。因不当使用造成的损坏，本公司概不负责。

安全使用小常识
1）使用前请仔细阅读产品手册。
2）未使用的产品应做好防静电保护。
3）操作前需释放人体静电并佩戴防静电装备，仅可触碰板卡边缘。
4）进行插拔或重新配置前必须断电。
5）搬动设备前必须断开电源。
6）增加或减少板卡时必须断电。
7）连接或拔除设备前需确认电源线已断开。
8）关机后至少等待30秒再重新开机。

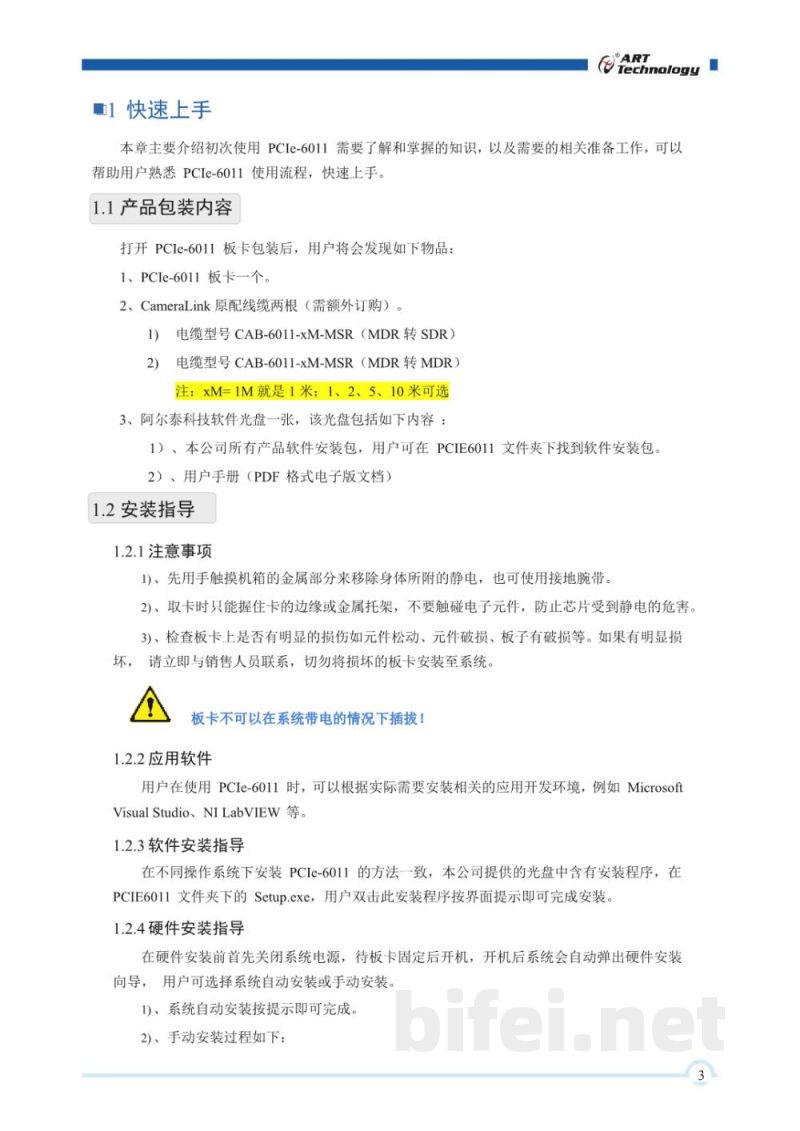

1 快速上手
本章用于帮助用户快速了解PCIe-6011的使用流程及准备工作。

1.1 产品包装内容
打开PCIe-6011板卡包装后包含：PCIe-6011板卡一块；CameraLink线缆两根（需额外订购），型号包括CAB-6011-xM-MSR（MDR转SDR）与CAB-6011-xM-MSR（MDR转MDR），长度可选1M、2M、5M、10M；阿尔泰科技软件光盘一张，包含驱动程序及用户手册电子版。

1.2 安装指导

1.2.1 注意事项
1）使用前触摸机箱金属部分或佩戴接地腕带释放静电。
2）取卡时仅握住边缘或金属托架，避免接触电子元件。
3）检查板卡是否存在损坏，如有异常请勿安装并联系销售人员。
4）板卡不得在带电状态下插拔。

1.2.2 应用软件
用户可根据需要安装开发环境，如Microsoft Visual Studio或NI LabVIEW。

1.2.3 软件安装指导
光盘中包含Setup.exe安装程序，在PCIe6011文件夹下运行即可按提示完成安装。

1.2.4 硬件安装指导
安装前必须关闭电源，固定板卡后开机，系统会自动弹出安装向导，可选择自动或手动安装。
手动安装步骤如下：
a. 选择“从列表或指定位置安装”，点击“下一步”。
b. 选择“不要搜索，我要自己选择驱动程序”，点击“下一步”。
c. 选择“从磁盘安装”，浏览INF文件（路径示例：C:\ART\PCIE6011\Driver\INF\Win2K&XP&Vista或WIN32&WIN64，或光盘路径）。
d. 确认后点击“确定”“下一步”“完成”，完成驱动安装。

2 功能概述

2.1 产品简介
2.2 产品特点
2.3 规格参数

3 设备特性

3.1 产品外观图
3.2 板卡尺寸图
3.3 功能框图
3.4 接口定义

4 软件使用说明

4.1 硬件安装
4.2 界面说明

5 产品保修

5.1 产品保修
5.2 技术支持与服务
5.3 返修注意事项
