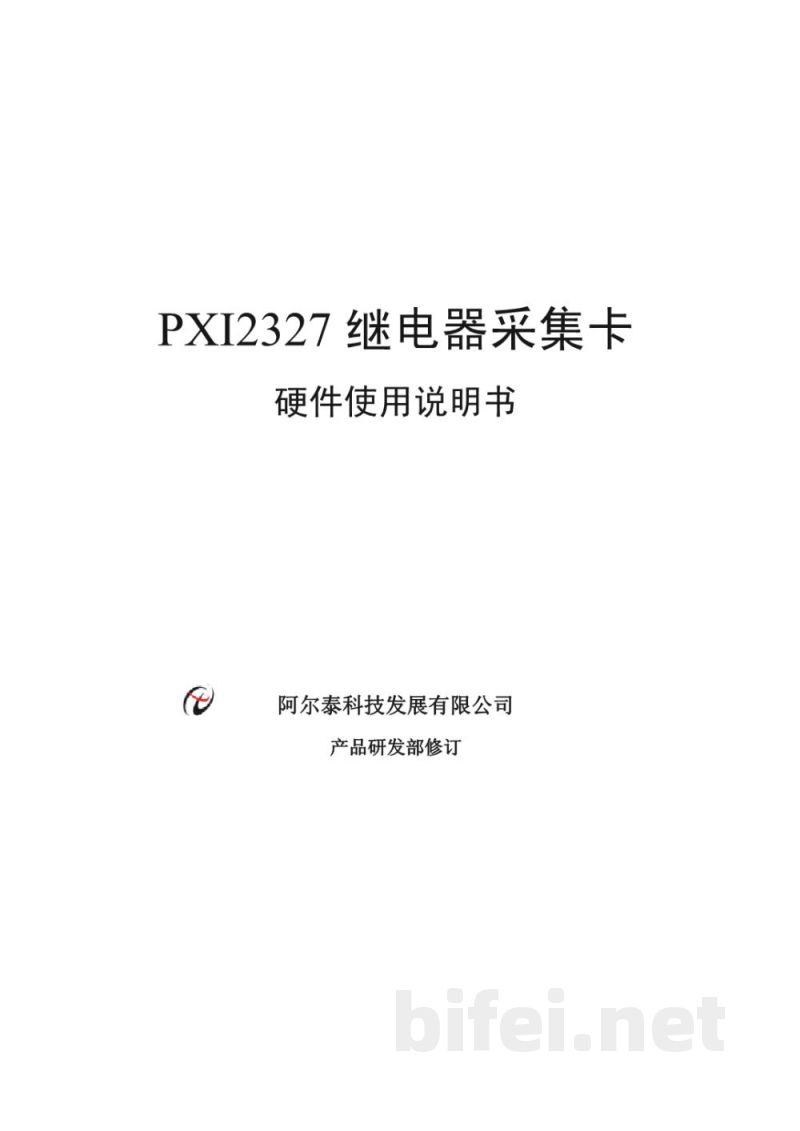

PXI2327继电器采集卡
硬件使用说明书
阿尔泰科技发展有限公司
产品研发部修订

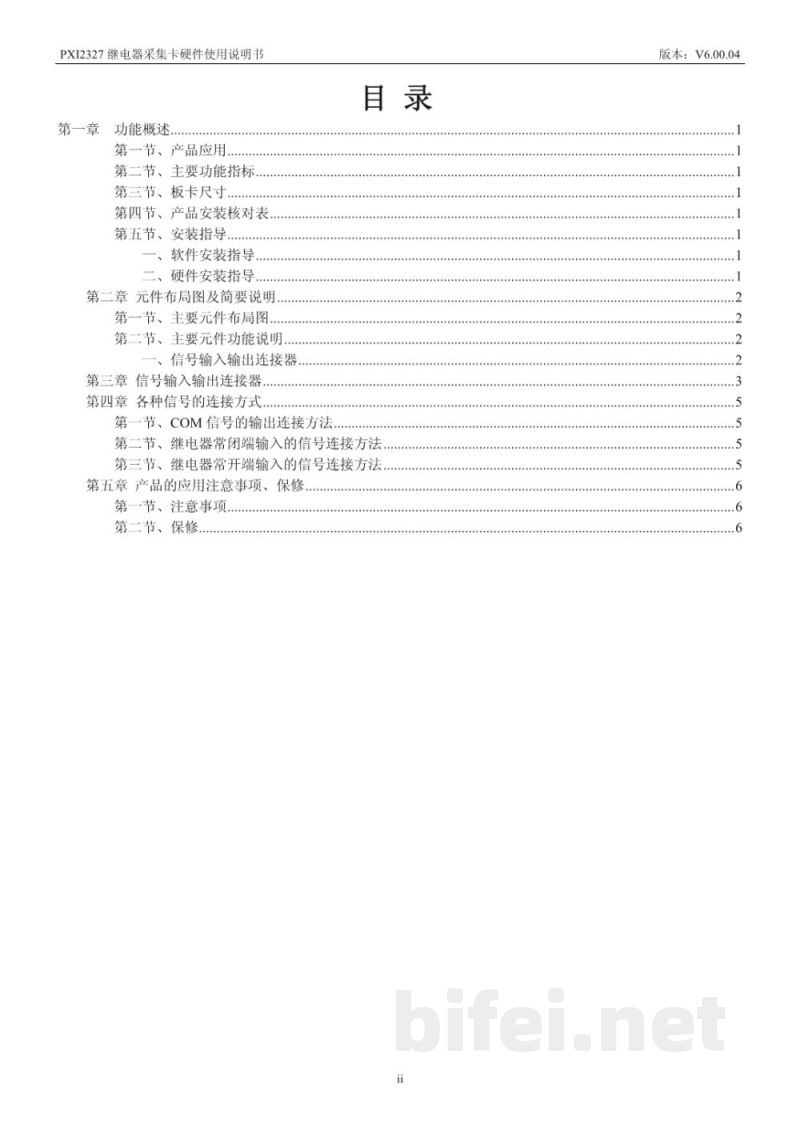

PXI2327继电器采集卡硬件使用说明书 第一章 功能概述
第一节 产品应用
第二节 主要功能指标
第三节 板卡尺寸
第四节 产品安装核对表
第五节 安装指导
一 软件安装指导
二 硬件安装指导
第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
信号输入输出连接器
第三章 信号输入输出连接器
第四章 各种信号的连接方法
第一节 COM信号输出连接方法
第二节 继电器常闭端输入信号连接方法
第三节 继电器常开端输入信号连接方法
第五章 产品应用注意事项、保修
第一节 注意事项
第二节 保修
版本:V6.00.04

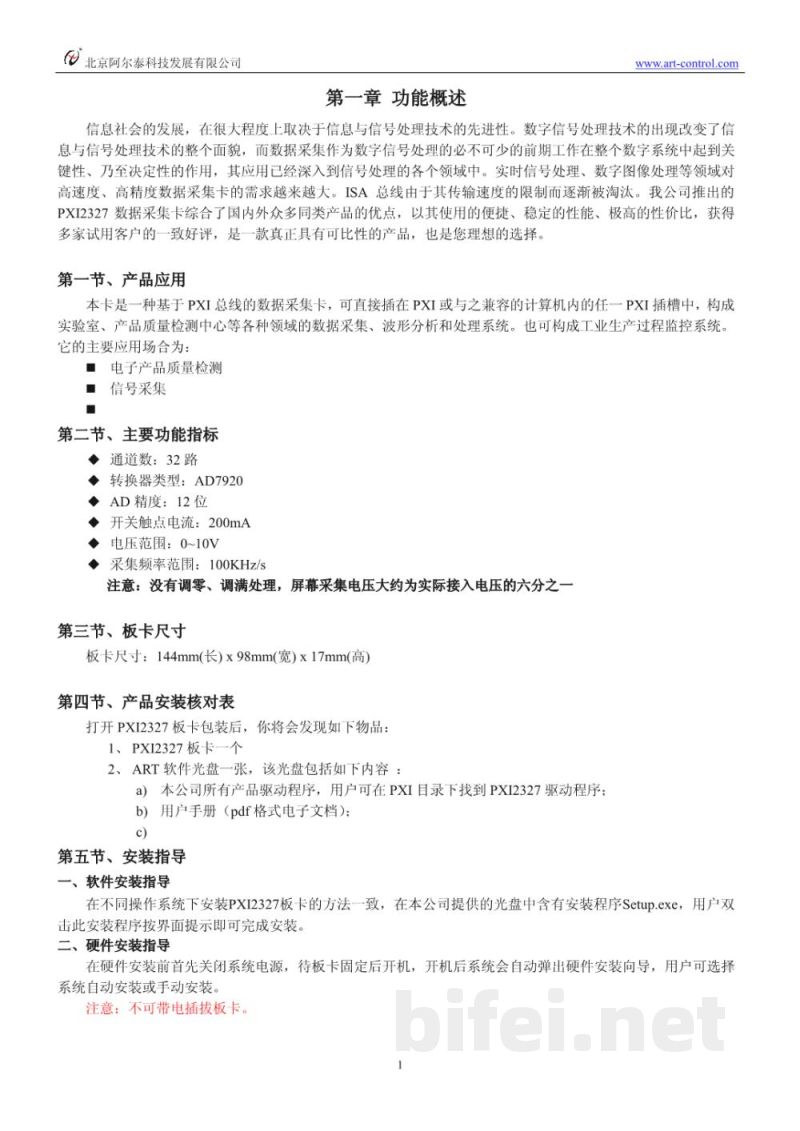

第一章 功能概述
信息社会的发展在很大程度上依赖信息与信号处理技术的进步。数字信号处理技术改变了信息处理方式,而数据采集作为前端关键环节,在整个系统中起到重要作用,广泛应用于信号处理领域。实时信号处理与图像处理等应用对高速高精度数据采集卡需求不断增长。ISA总线因传输速度限制逐渐被淘汰。我公司推出的PXI2327数据采集卡综合了国内外同类产品优点,以使用便捷、性能稳定和高性价比获得用户认可。
第一节 产品应用
本卡是一种基于PXI总线的数据采集卡,可插入PXI或兼容计算机PXI插槽,用于实验室、产品质量检测中心及工业过程监控系统。主要应用包括电子产品质量检测、信号采集等。
第二节 主要功能指标
通道数:32路
转换器类型:AD7920
AD精度:12位
开关触点电流:200mA
电压范围:0~10V
采集频率范围:100KHz/s
注意:无调零和调满处理,采集电压约为实际输入电压的六分之一
第三节 板卡尺寸
144mm(长)×98mm(宽)×17mm(高)
第四节 产品安装核对表
打开PXI2327板卡包装后应包含:
1. PXI2327板卡一块
2. ART软件光盘一张(含驱动程序及PDF用户手册)
第五节 安装指导
一 软件安装指导
在不同操作系统下安装方法一致,运行Setup.exe按提示完成安装。
二 硬件安装指导
安装前关闭电源,固定板卡后再开机,系统会自动弹出硬件安装向导,可选择自动或手动安装。注意不可带电插拔板卡。

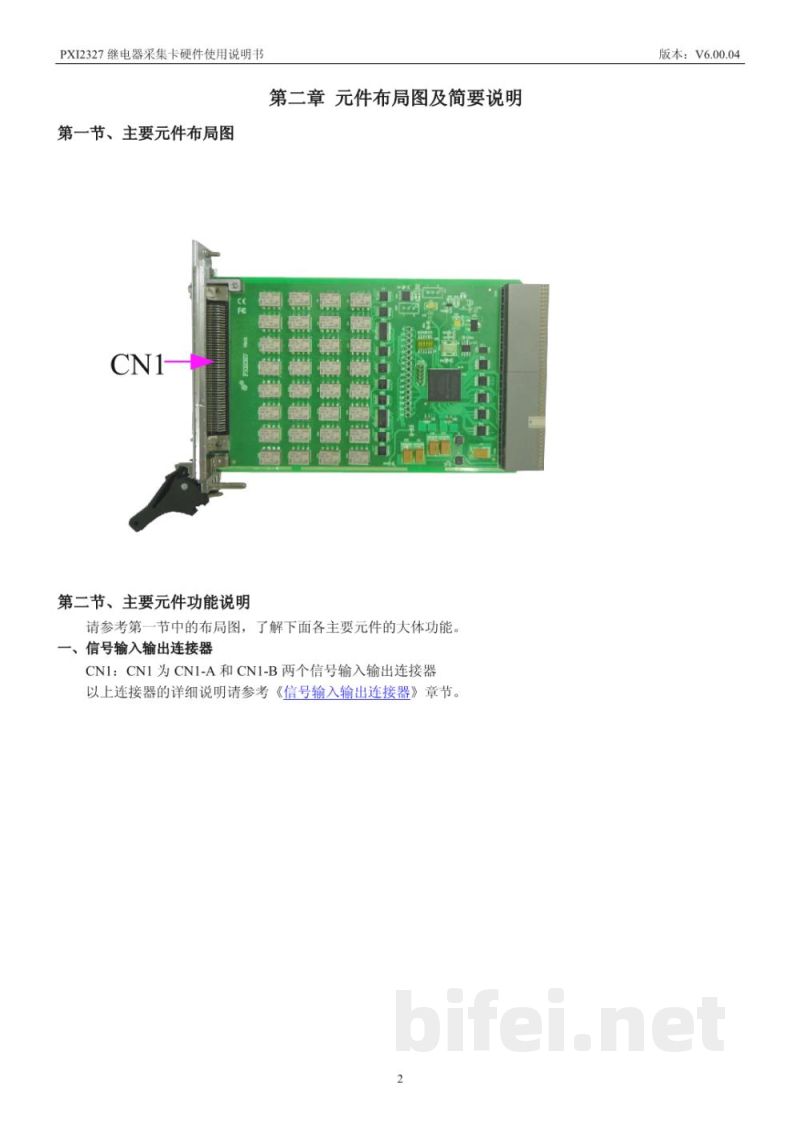

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
请参考布局图了解各元件功能。信号输入输出连接器CN1为CN1-A与CN1-B组合接口。

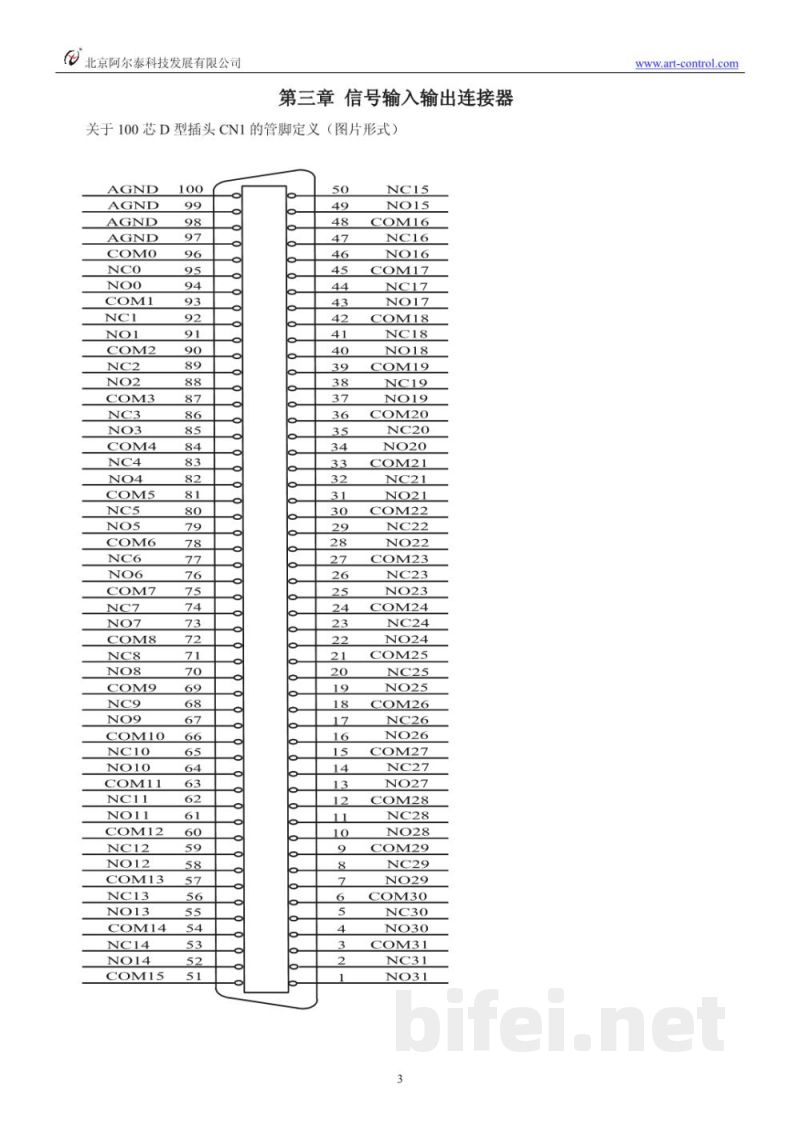

第三章 信号输入输出连接器
100芯D型插头CN1管脚定义如下:
AGND、COM0、NC0、NO0、COM1、NC1、NO1、COM2、NC2、NO2、COM3、NC3、NO3、COM4、NC4、NO4、COM5、NC5、NO5、COM6、NC6、NO6、COM7、NC7、NO7、COM8、NC8、NO8、COM9、NC9、NO9、COM10、NC10、NO10、COM11、NC11、NO11、COM12、NC12、NO12、COM13、NC13、NO13、COM14、NC14、NO14、COM15等
