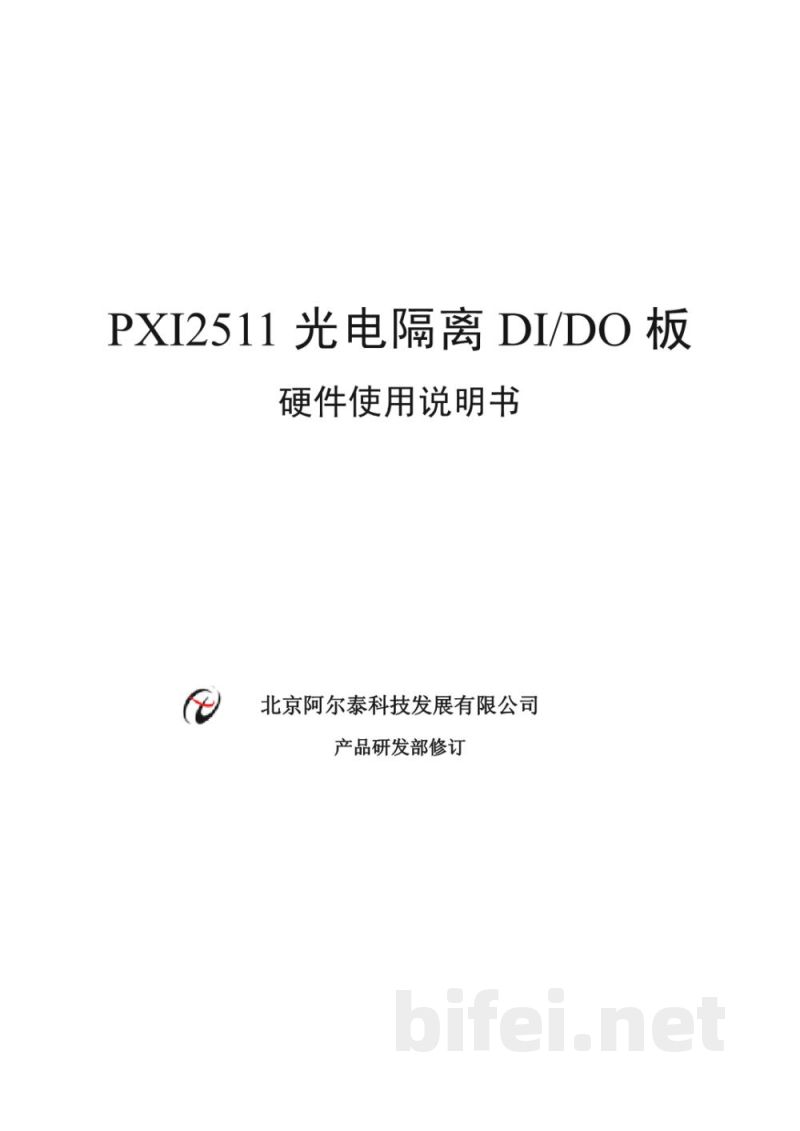

PXI2511光电隔离DI/DO板
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

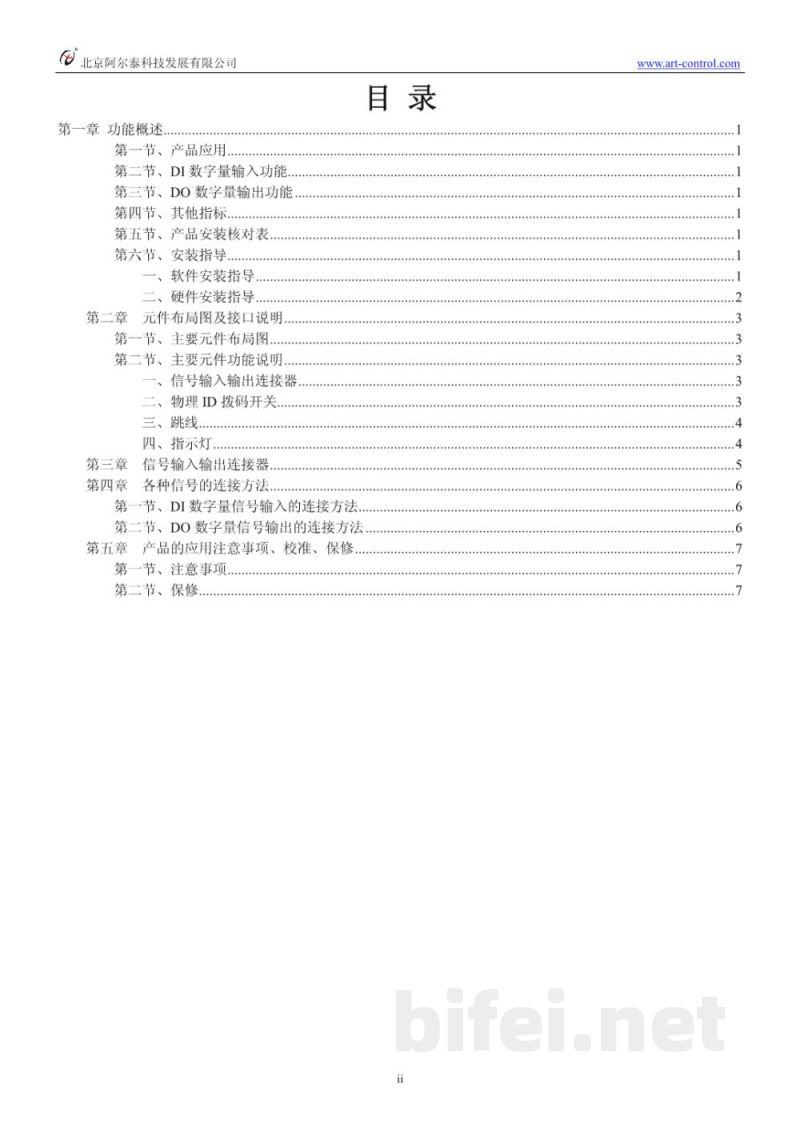

第一章 功能概述
第一节 产品应用
第二节 DI数字量输入功能
第三节 DO数字量输出功能
第四节 其他指标
第五节 产品安装核对表
第六节 安装指导
一 软件安装指导
二 硬件安装指导

第二章 元件布局图及接口说明
第一节 主要元件布局图
第二节 主要元件功能说明
信号输入输出连接器
物理ID拨码开关
跳线
指示灯

第三章 信号输入输出连接器

第四章 各种信号的连接方法
第一节 DI数字量信号输入连接方法
第二节 DO数字量信号输出连接方法

第五章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 保修

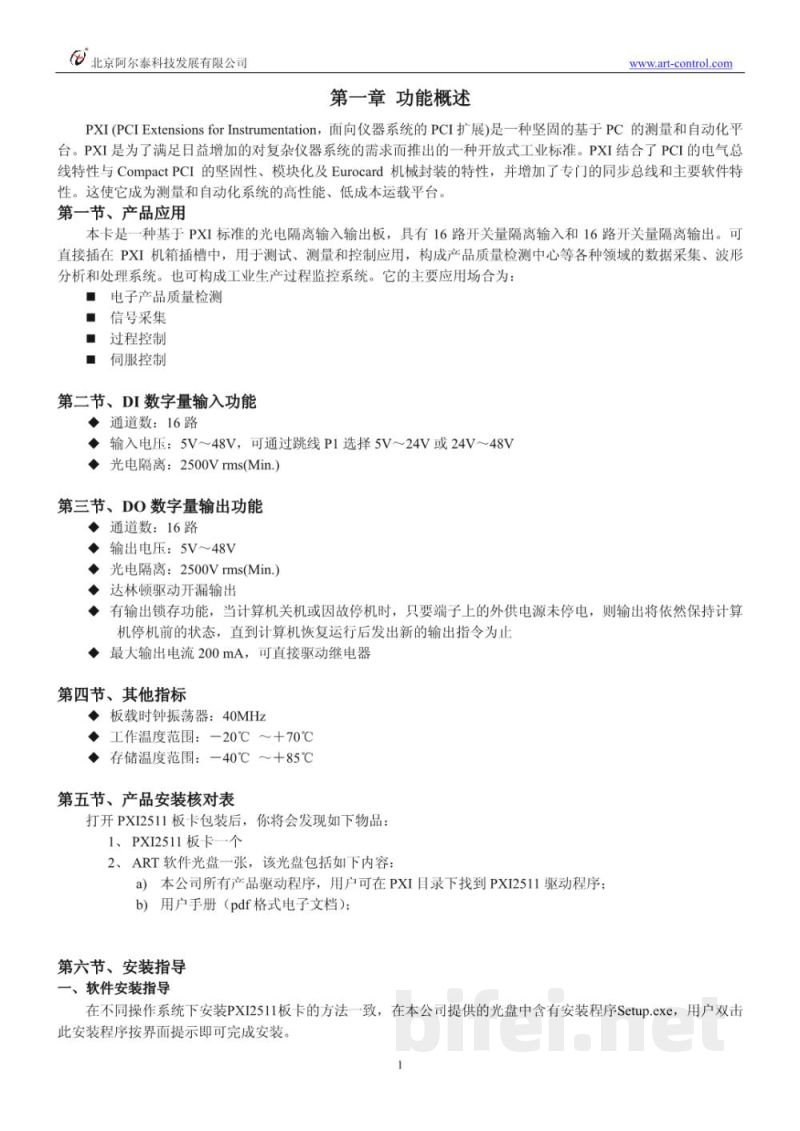

PXI(PCI Extensions for Instrumentation，面向仪器系统的PCI扩展）是一种坚固的基于PC的测量和自动化平台。PXI是为了满足复杂仪器系统需求而推出的开放式工业标准，结合PCI电气总线特性与CompactPCI的机械结构特性，并增加同步总线及软件特性，使其成为高性能、低成本的测量与自动化平台。

第一节 产品应用
本卡是一种基于PXI标准的光电隔离输入输出板，提供16路开关量隔离输入和16路开关量隔离输出，可用于测试测量与工业控制系统，也可用于产品质量检测、数据采集及过程监控等应用。主要应用包括：电子产品质量检测、信号采集、过程控制、伺服控制。

第二节 DI数字量输入功能
通道数：16路
输入电压：5V～48V，可通过跳线选择5V~24V或24V~48V
光电隔离：2500Vrms（最小）

第三节 DO数字量输出功能
通道数：16路
输出电压：5V～48V
光电隔离：2500Vrms（最小）
达林顿驱动开漏输出
具有输出锁存功能，当计算机关机或停机时，若外供电源未断电，输出状态保持不变，直到系统恢复并更新输出指令
最大输出电流200mA，可直接驱动继电器

第四节 其他指标
板载时钟振荡器：40MHz
工作温度：-20℃～+70℃
存储温度：-40℃～+85℃

第五节 产品安装核对表
打开PXI2511板卡包装后应包含：
1. PXI2511板卡一块
2. ART软件光盘一张（含驱动程序及PDF用户手册）

第六节 安装指导
一 软件安装指导
安装方法一致，光盘中提供Setup.exe安装程序，双击后按提示完成安装。

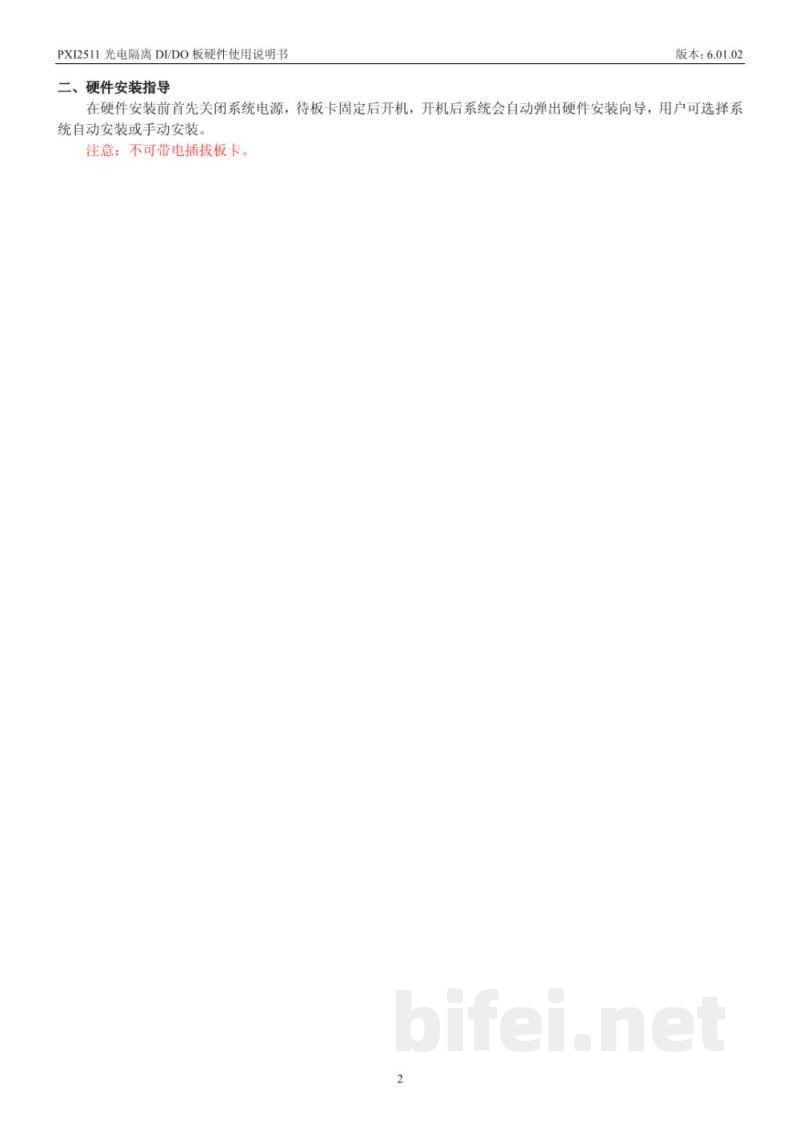

二 硬件安装指导
安装前请关闭系统电源，固定板卡后再开机，系统将自动弹出硬件安装向导，可选择自动或手动安装。注意：不可带电插拔板卡。

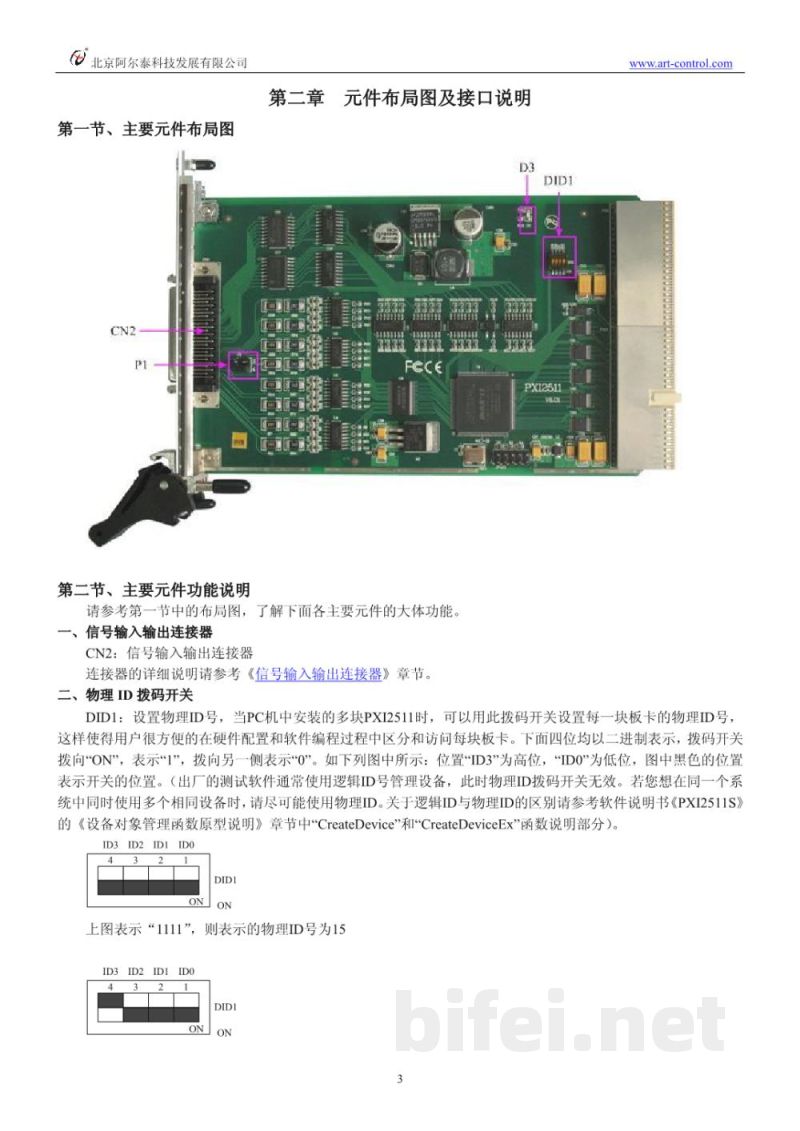

第二章 元件布局图及接口说明
第一节 主要元件布局图
第二节 主要元件功能说明
请参考布局图了解各元件功能。

信号输入输出连接器：CN2，用于信号连接

物理ID拨码开关：DID1，用于设置板卡物理ID。当系统中安装多块PXI2511时，可通过拨码开关区分设备。四位二进制表示，拨向ON为1，另一侧为0，ID3为高位，ID0为低位。出厂测试软件通常使用逻辑ID管理设备，物理ID在多设备系统中使用。
