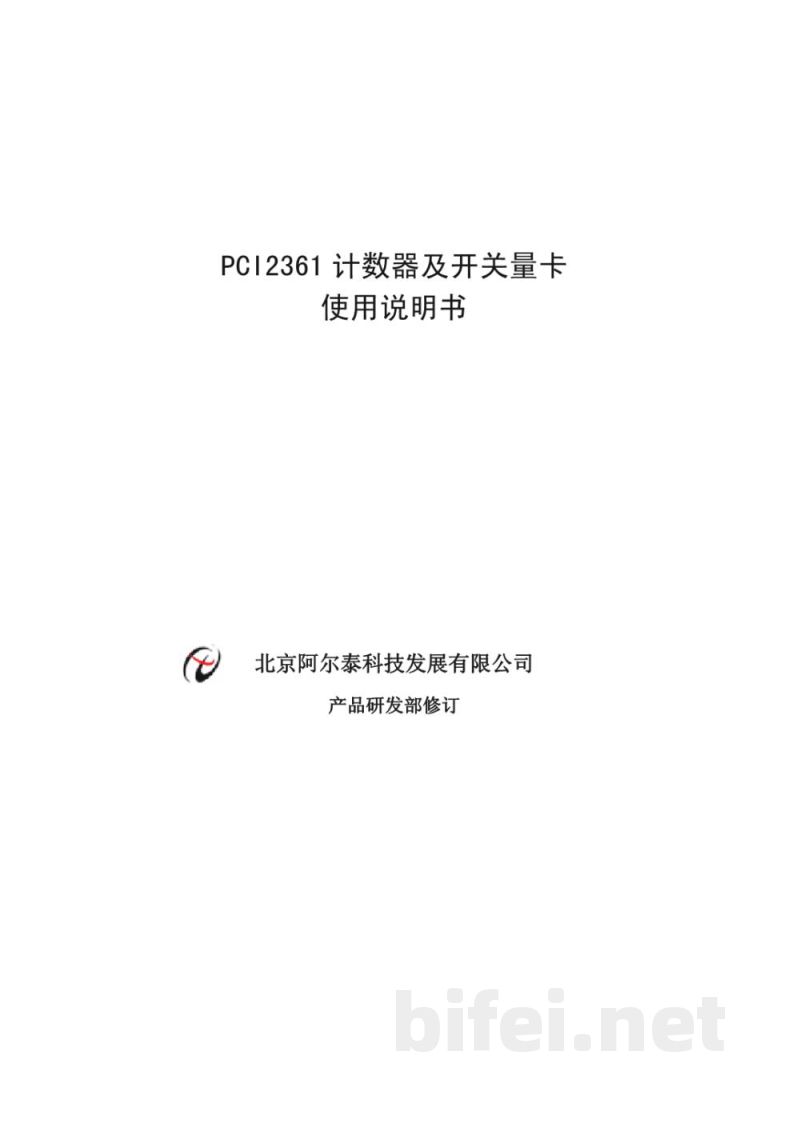

使用说明书-北京阿尔泰 PCI2361 计数器及开关量卡

PCI2361计数器及开关量卡
使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

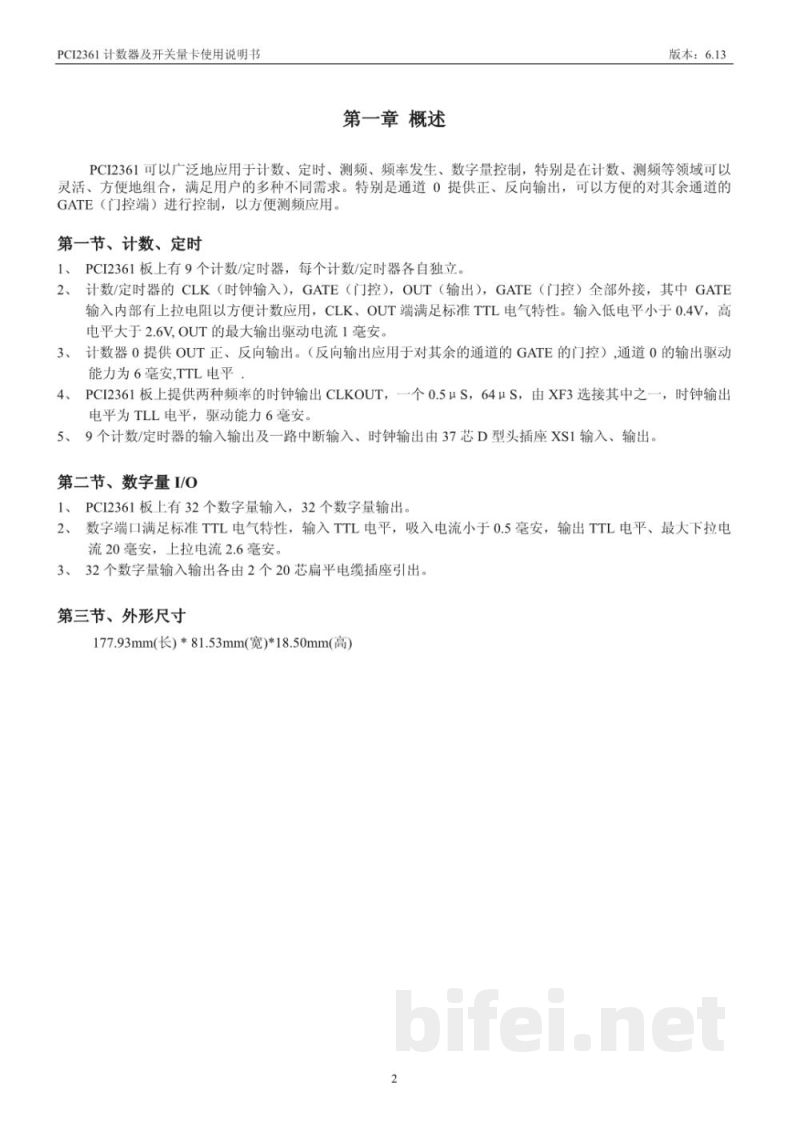

第一章 概述
版本：6.13

PCI2361可广泛应用于计数、定时、测频、频率发生及数字量控制等领域，特别适用于计数与测频应用。通道0提供正、反向输出，可用于对其他通道的GATE门控进行控制，以便于测频应用。

第一节 计数、定时
PCI2361板上具有9个独立计数/定时器，每个计数器相互独立。CLK（时钟输入）、GATE（门控）、OUT（输出）均外接，其中GATE输入内部带上拉电阻以便计数应用。CLK与OUT满足标准TTL电气特性，输入低电平<0.4V，高电平>2.6V。OUT最大输出驱动电流为1mA。

计数器0提供OUT正反向输出，其中反向输出用于控制其他通道GATE门控。通道0输出驱动能力为6mA，TTL电平。板载提供两种频率CLKOUT输出（0.5μs与64μs周期），由XF3跳线选择。CLKOUT为TTL电平，驱动能力6mA。

9个计数/定时器的输入输出及一路中断输入、时钟输出均通过37芯D型插座XS1引出。

第二节 数字量I/O
板上提供32路数字量输入与32路数字量输出。数字端口符合TTL电气特性：输入TTL电平，吸入电流<0.5mA；输出TTL电平，最大下拉电流20mA，上拉电流2.6mA。

32路数字输入与32路数字输出分别由2个20芯扁平电缆插座引出。

第三节 外形尺寸
整板尺寸为177.93mm（长）×81.53mm（宽）×18.50mm（高）。

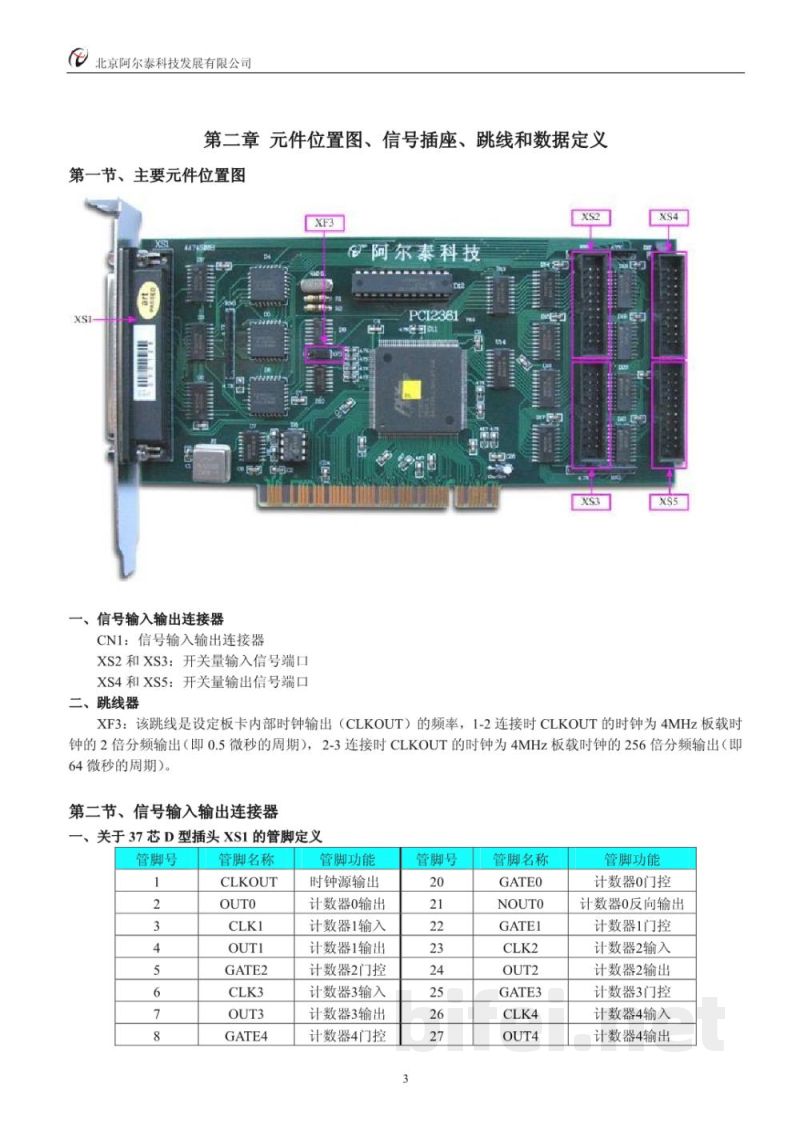

第二章 元件位置图、信号插座、跳线和数据定义

第一节 主要元件位置图
板上主要元件包括信号输入输出连接器CN1、开关量输入输出端口XS2/XS3/XS4/XS5以及跳线XF3。

XF3用于设定板卡内部时钟输出CLKOUT频率：
1-2连接时，CLKOUT为4MHz板载时钟的2倍分频输出（周期0.5μs）；
2-3连接时，CLKOUT为4MHz板载时钟的256倍分频输出（周期64μs）。

第二节 信号输入输出连接器
37芯D型插头XS1管脚定义如下：
CLKOUT：时钟源输出
OUT0：计数器0输出
CLK1：计数器1输入
OUT1：计数器1输出
GATE2：计数器2门控
CLK3：计数器3输入
OUT3：计数器3输出
GATE4：计数器4门控
GATE0：计数器0门控
NOUT0：计数器0反向输出
GATE1：计数器1门控
CLK2：计数器2输入
OUT2：计数器2输出
GATE3：计数器3门控
CLK4：计数器4输入
OUT4：计数器4输出

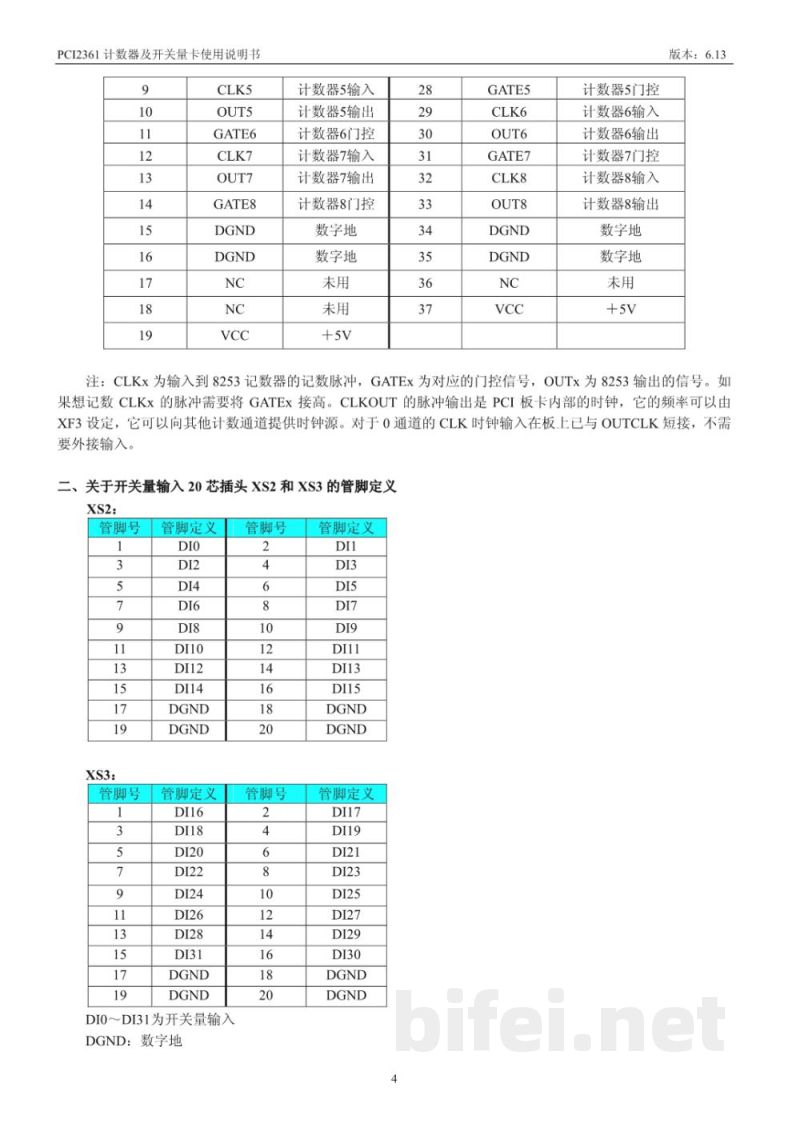

CLK5：计数器5输入
OUT5：计数器5输出
GATE6：计数器6门控
CLK7：计数器7输入
OUT7：计数器7输出
GATE8：计数器8门控
DGND：数字地
VCC：+5V供电
NC：未用引脚
