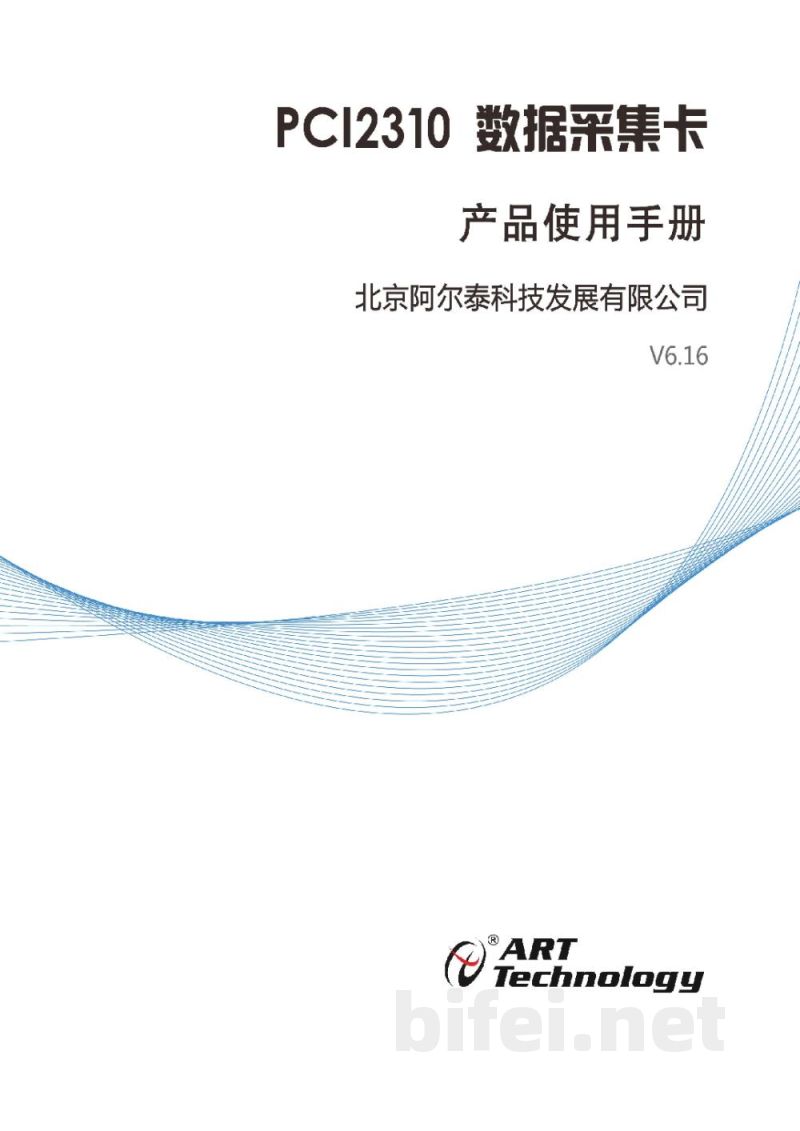

PCI2310数据采集卡
产品使用手册
北京阿尔泰科技发展有限公司
V6.16

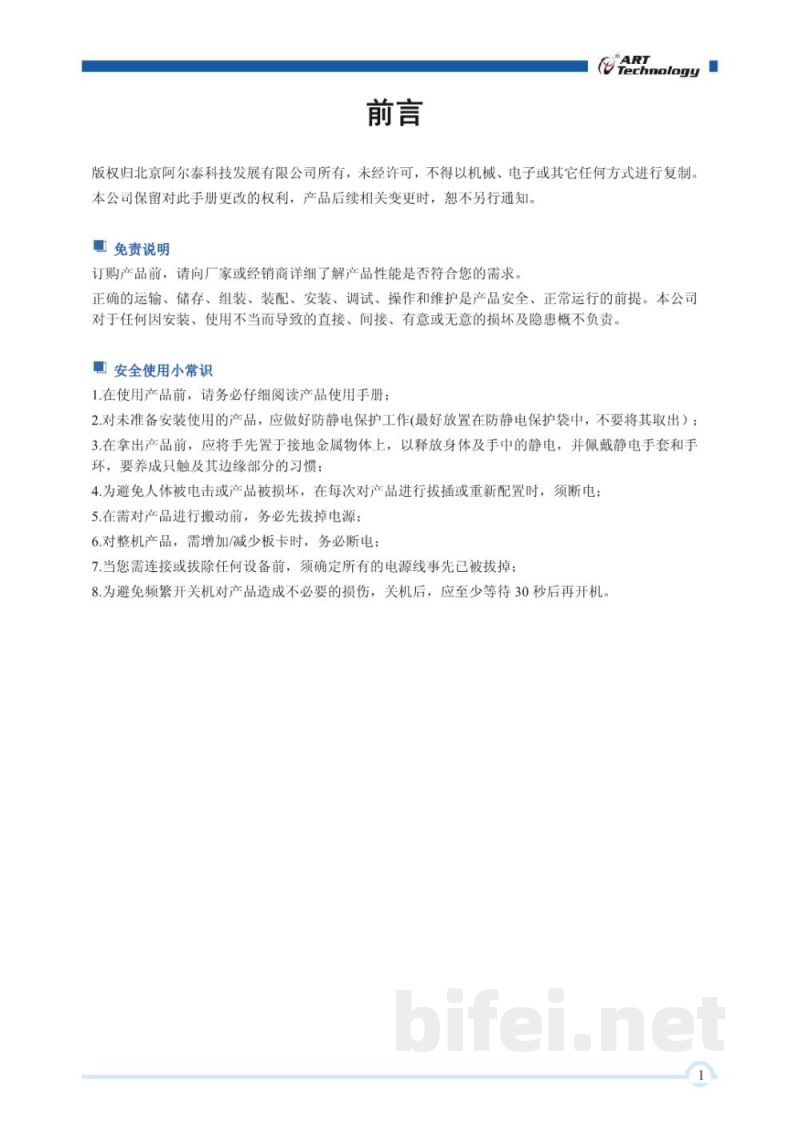

前言
版权归北京阿尔泰科技发展有限公司所有，未经许可不得以任何方式复制。本公司保留对手册及产品进行更改的权利，产品后续变更恕不另行通知。

免责说明
订购产品前，请向厂家或经销商确认产品性能是否符合需求。正确的运输、储存、装配、安装、调试、操作和维护是产品安全稳定运行的前提。因安装或使用不当造成的损坏及隐患，本公司概不负责。

安全使用小常识
1. 使用产品前请仔细阅读使用手册。
2. 未安装使用的产品应做好防静电保护，建议存放于防静电保护袋中。
3. 取用产品前应先触摸接地金属释放静电，并佩戴静电手套和手环，避免直接接触器件引脚。
4. 在进行拔插或重新配置操作前必须断电，以避免电击或损坏产品。
5. 搬动产品前务必断开电源。
6. 对整机进行板卡增减操作时必须断电。
7. 连接或拔除任何设备前应确认电源线已断开。
8. 关机后建议至少等待30秒再重新开机，以避免频繁开关机造成损伤。

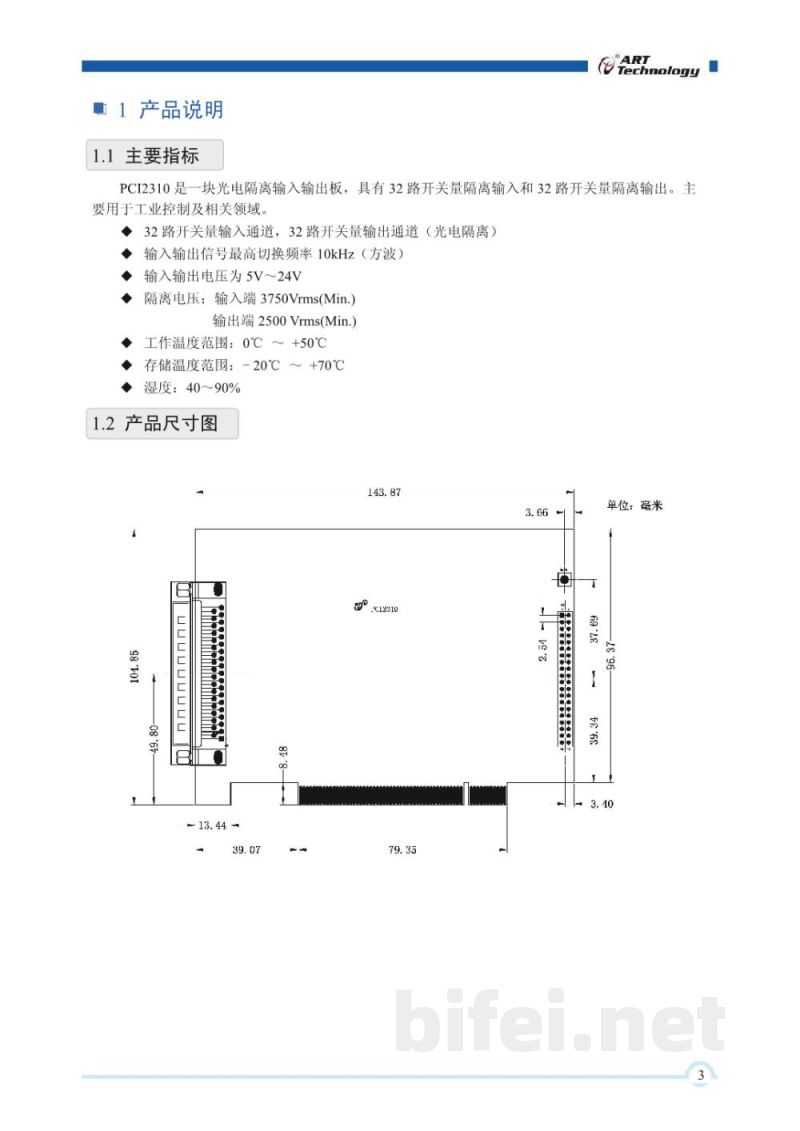

产品说明

1.1 主要指标
PCI2310是一块光电隔离输入输出板，具有32路开关量隔离输入和32路开关量隔离输出，主要用于工业控制及相关领域。

主要参数如下：
32路开关量输入通道，32路开关量输出通道（光电隔离）
输入输出信号最高切换频率：10kHz（方波）
输入输出电压范围：5V～24V
输入端隔离电压：3750Vrms（Min.）
输出端隔离电压：2500Vrms（Min.）
工作温度范围：0℃～+50℃
存储温度范围：-20℃～+70℃
湿度：40%～90%

1.2 产品尺寸图
单位：毫米
（尺寸示意：143.87、98、79.35等机械结构尺寸信息，用于安装参考）
