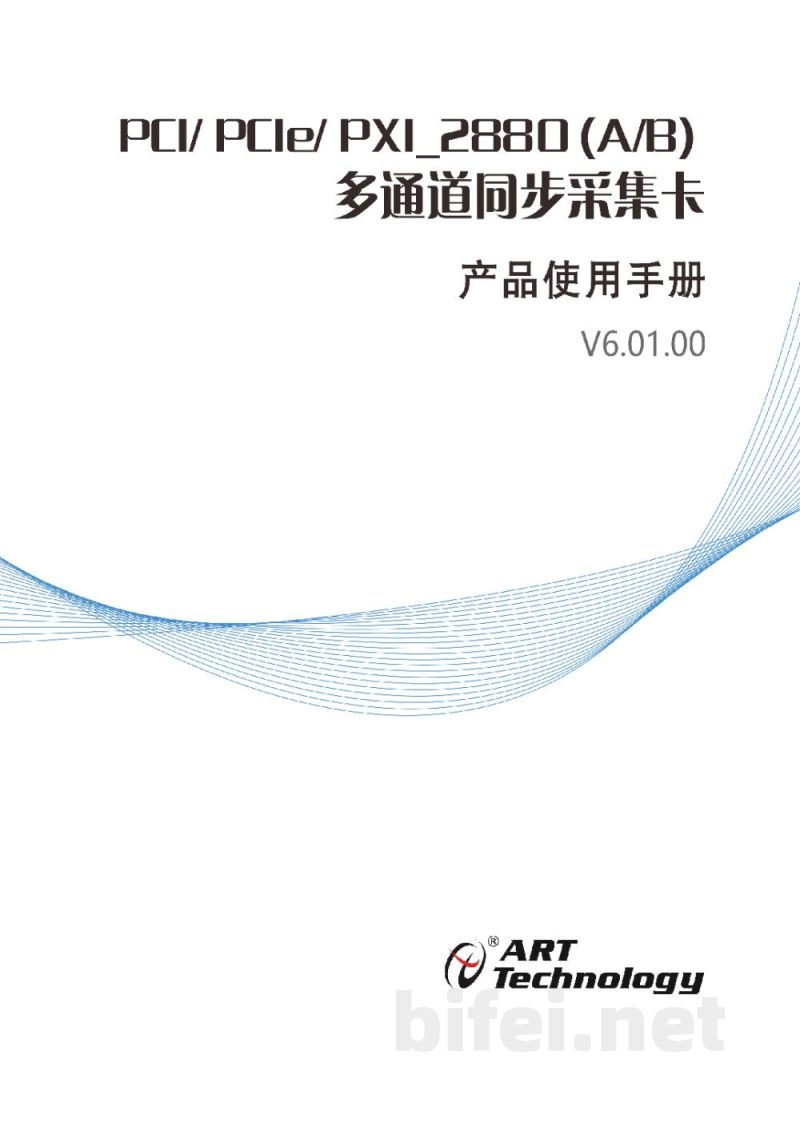

PCI/PCIe/PXI2880(A/B) 多通道同步采集卡 产品使用手册 V6.01.00
ART Technology

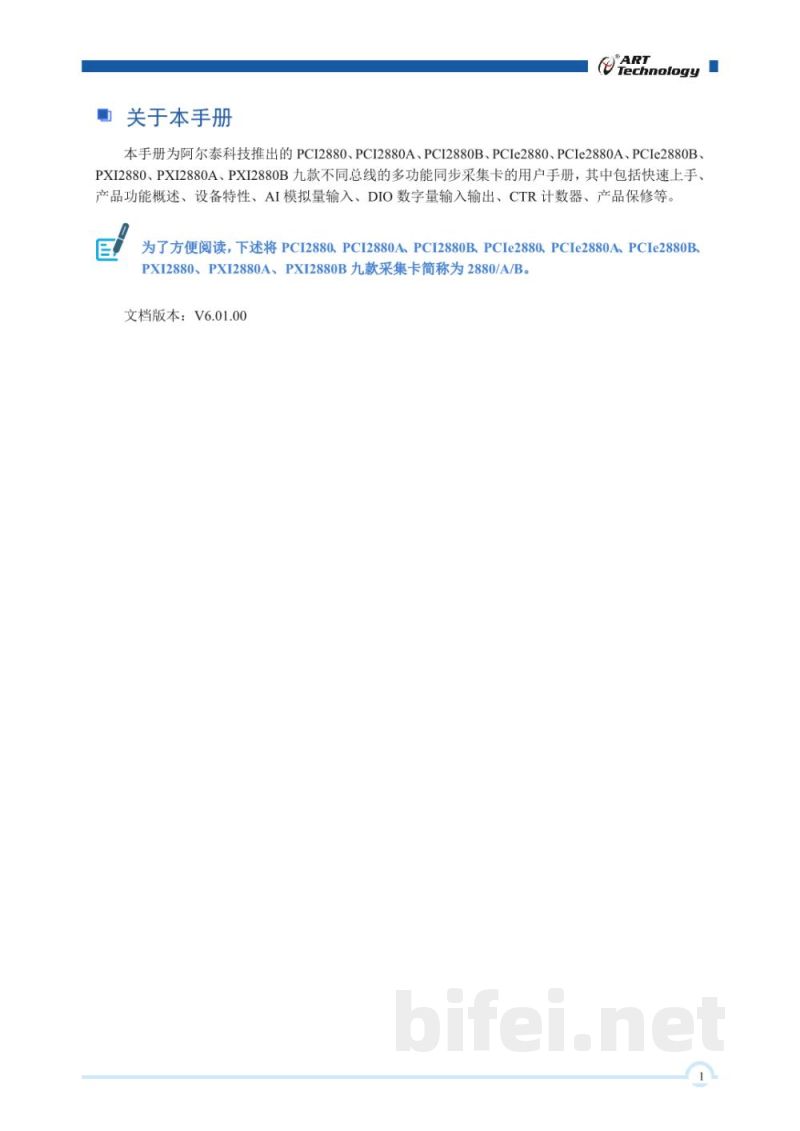

关于本手册
本手册为阿尔泰科技推出的PCI2880、PCI2880A、PCI2880B、PCIe2880、PCIe2880A、PCIe2880B、PXI2880、PXI2880A、PXI2880B九款不同总线的多功能同步采集卡用户手册，内容包括快速上手、产品功能概述、设备特性、AI模拟量输入、DIO数字量输入输出、CTR计数器及产品保修等。为方便阅读，以下统一简称为2880/A/B系列采集卡。

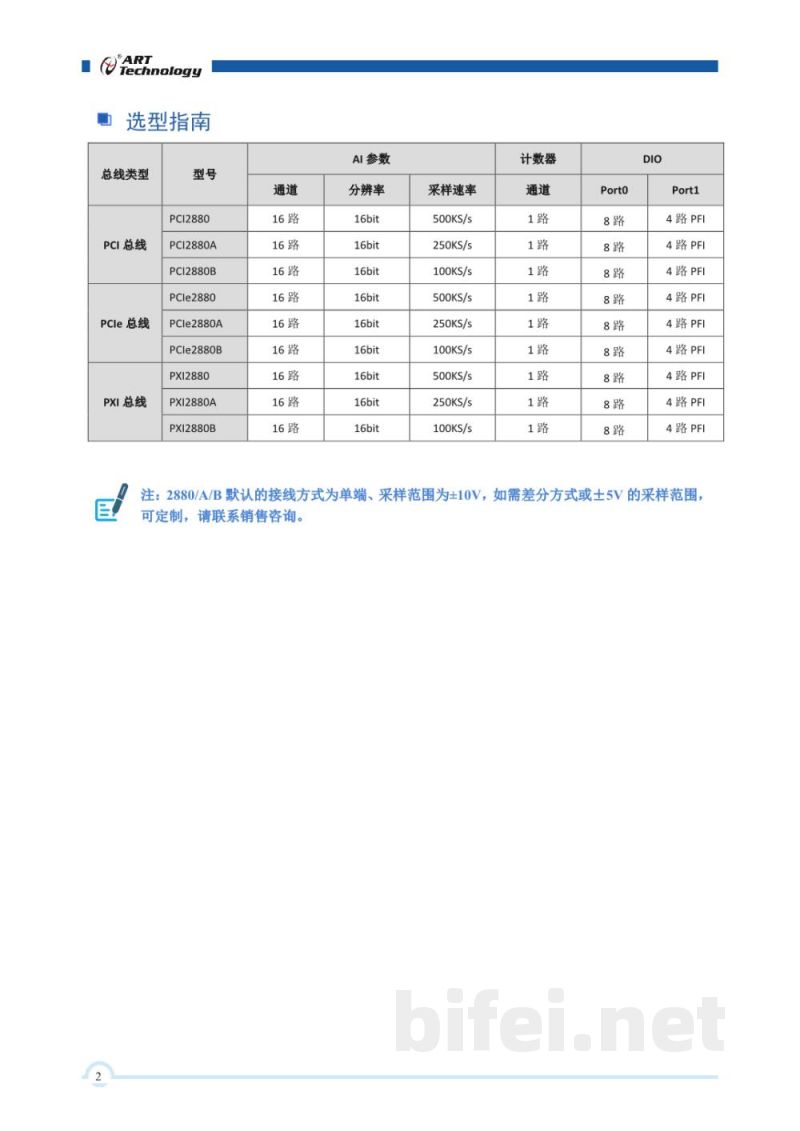

选型指南
总线类型：PCI总线 / PCIe总线 / PXI总线

型号与参数：
PCI2880 / PCIe2880 / PXI2880：16路，500kS/s
PCI2880A / PCIe2880A / PXI2880A：16路，250kS/s
PCI2880B / PCIe2880B / PXI2880B：16路，100kS/s

AI模拟量输入：
分辨率：16bit（全部型号）

计数器：
通道：1路（全部型号）
Port0：8路
Port1：4路PFI

注：2880/A/B默认接线方式为单端输入，采样范围±10V，如需差分模式或±5V量程可定制，请联系销售咨询。
