使用说明书-北京阿尔泰 PCI2366 数据采集卡

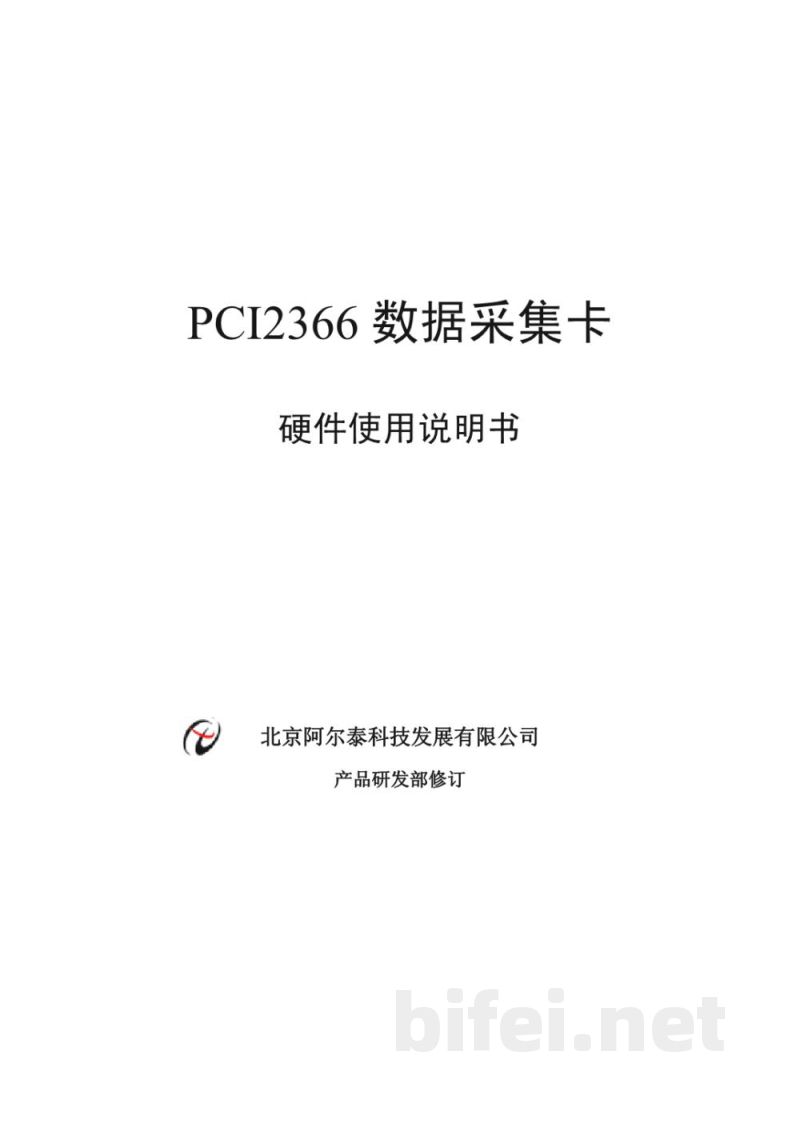

PCI2366数据采集卡
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

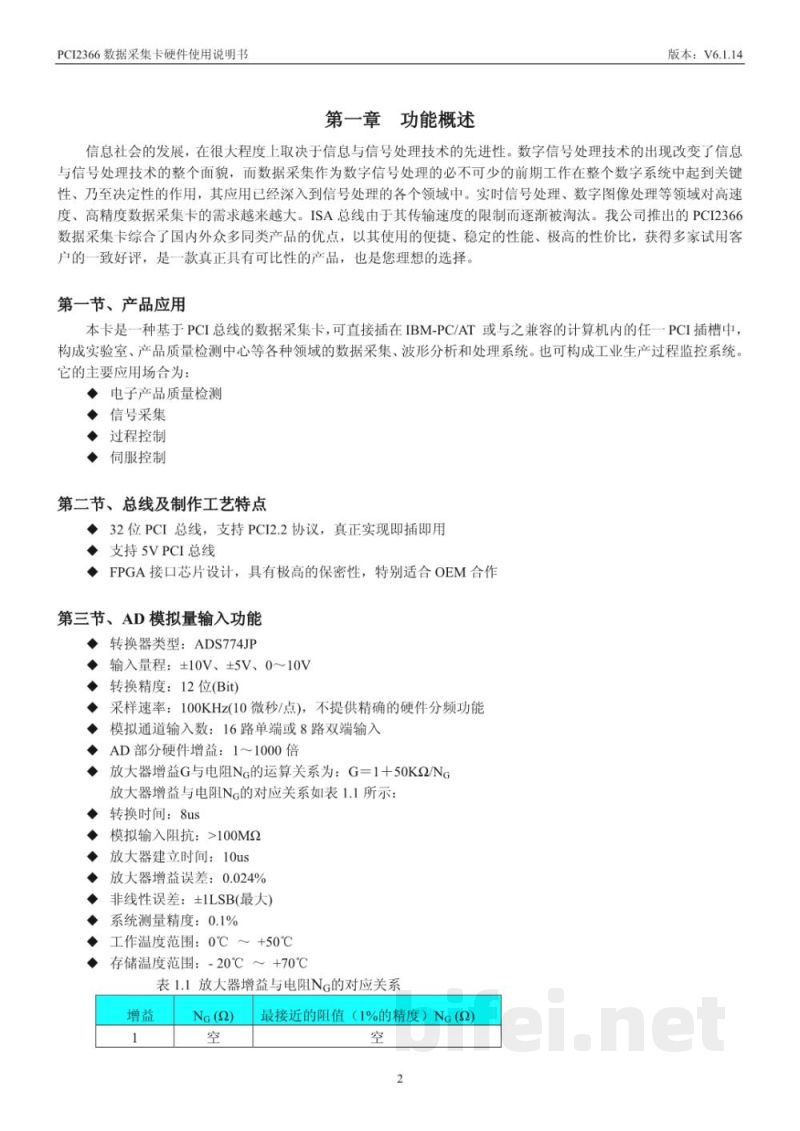

第一章 功能概述
版本：V6.1.14

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的发展改变了信息与信号处理的整体形态，而数据采集作为数字信号处理的重要前期环节，在整个系统中起到关键作用，并广泛应用于信号处理各领域，包括实时信号处理、数字图像处理等。随着应用需求增长，高速高精度数据采集卡需求不断增加。PCI总线因其高传输性能逐渐取代ISA总线。本公司推出的PCI2366数据采集卡融合多种同类产品优点，具有使用便捷、性能稳定、性价比高等特点，适用于实验室、工业监控及测试领域。

第一节 产品应用
本卡为基于PCI总线的数据采集卡，可直接插入IBM-PC/AT及兼容计算机PCI插槽中，用于构建数据采集、波形分析及处理系统，也可用于工业过程监控系统。主要应用包括：电子产品质量检测、信号采集、过程控制、伺服控制等。

第二节 总线及制作工艺特点
采用32位PCI总线，支持PCI2.2协议，实现即插即用，并支持5V PCI总线。采用FPGA接口芯片设计，具有较高保密性，适用于OEM合作开发。

第三节 AD模拟量输入功能
转换器类型：ADS774JP
输入量程：±10V、±5V、0～10V
转换精度：12位（Bit）
采样速率：100KHz（10微秒/点），不提供精确硬件分频功能
模拟通道输入数：16路单端或8路双端输入
AD部分硬件增益：1～1000倍
增益计算关系：G = 1 + 50KΩ / NG
放大器增益误差：0.024%
非线性误差：±1LSB（最大）
系统测量精度：0.1%
转换时间：8us
模拟输入阻抗：>100MΩ
放大器建立时间：10us
工作温度范围：0℃～+50℃
存储温度范围：-20℃～+70℃

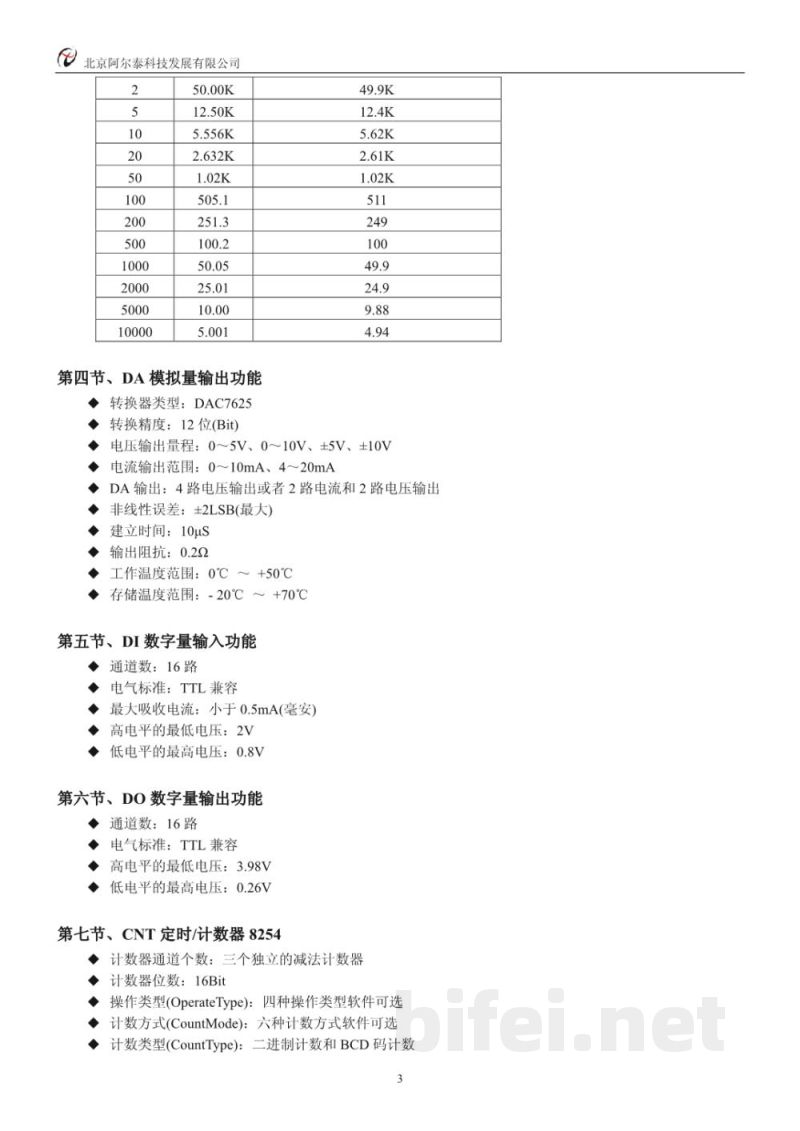

第四节 DA模拟量输出功能
转换器类型：DAC7625
转换精度：12位（Bit）
