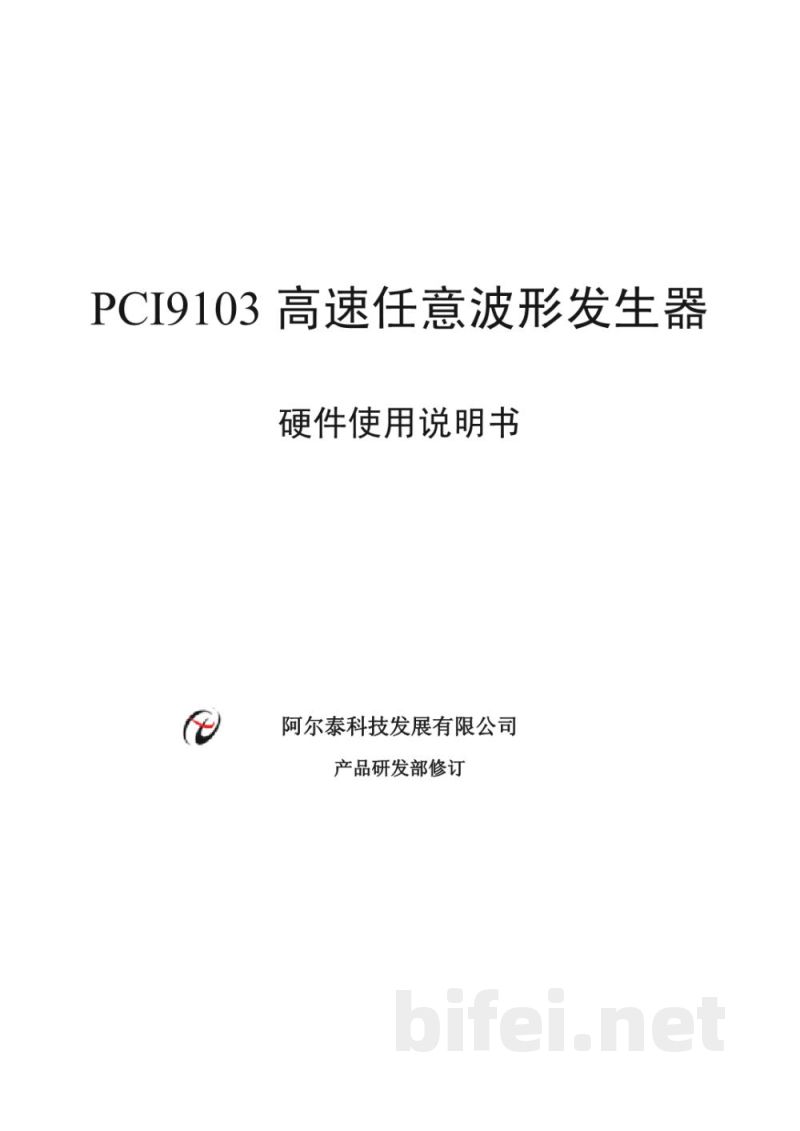

PCI9103高速任意波形发生器
硬件使用说明书
阿尔泰科技发展有限公司
产品研发部修订
北京阿尔泰科技发展有限公司

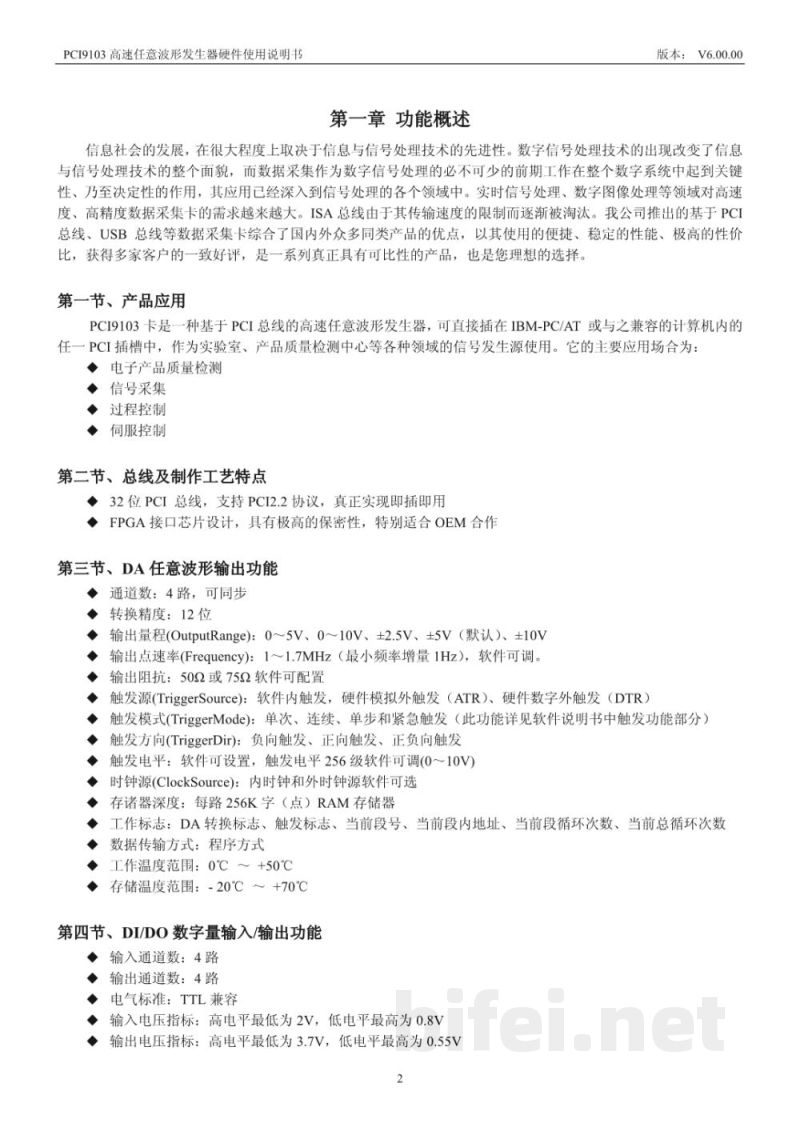

第一章 功能概述
版本：V6.00.00

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整体面貌，而数据采集作为数字信号处理的重要前期工作，在整个数字系统中起到关键性作用，并广泛应用于信号处理的各个领域，包括实时信号处理、数字图像处理等。随着应用需求增长，高速高精度数据采集卡需求不断增加。由于ISA总线传输速率限制逐渐被淘汰，本公司推出基于PCI总线及USB总线的数据采集卡，融合国内外多种产品优点，具有使用便捷、性能稳定、性价比高等特点，适用于多种应用场景。

第一节 产品应用
PCI9103卡是一种基于PCI总线的高速任意波形发生器，可直接插入IBM-PC/AT及兼容计算机PCI插槽中，作为实验室、产品质量检测中心等领域的信号发生源使用。主要应用包括：电子产品质量检测、信号采集、过程控制、伺服控制等。

第二节 总线及制作工艺特点
采用32位PCI总线，支持PCI2.2协议，实现即插即用功能。采用FPGA接口芯片设计，具有较高保密性，适用于OEM合作开发。

第三节 DA任意波形输出功能
通道数：4路，可同步输出
转换精度：12位
输出量程（Output Range）：0～5V、0～10V、±2.5V、±5V（默认）、±10V
输出点速率（Frequency）：1～1.7MHz（最小频率增量1Hz），软件可调
输出阻抗：50Ω或75Ω（软件可配置）
触发源：软件内触发、硬件模拟外触发（ATR）、硬件数字外触发（DTR）
触发模式：单次、连续、单步、紧急触发
触发方向：负向触发、正向触发、正负向触发
触发电平：0～10V，256级软件可调
时钟源：内时钟或外时钟可选
存储深度：每路256K字RAM
数据传输方式：程序方式
工作温度范围：0℃～+50℃
存储温度范围：-20℃～+70℃

第四节 DI/DO数字量输入输出功能
输入通道数：4路
输出通道数：4路
电气标准：TTL兼容
输入电压指标：高电平≥2V，低电平≤0.8V
输出电压指标：高电平≥3.7V，低电平≤0.55V

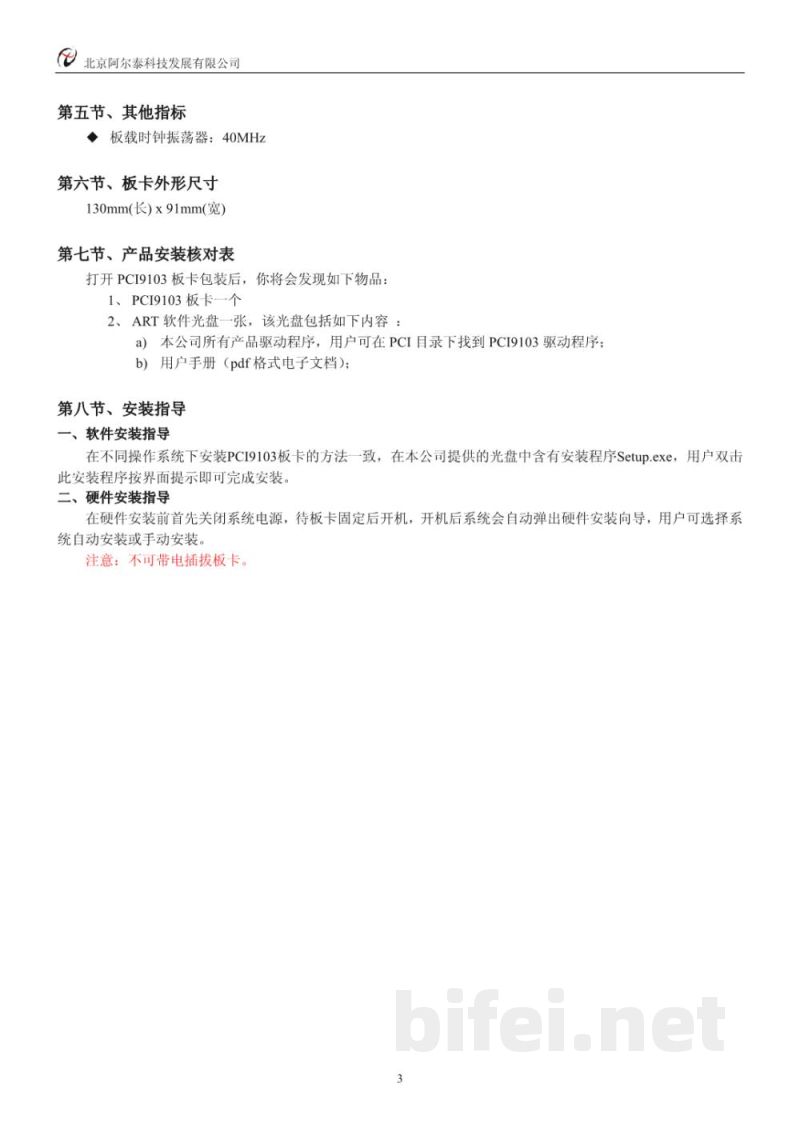

第五节 其他指标
板载时钟振荡器：40MHz

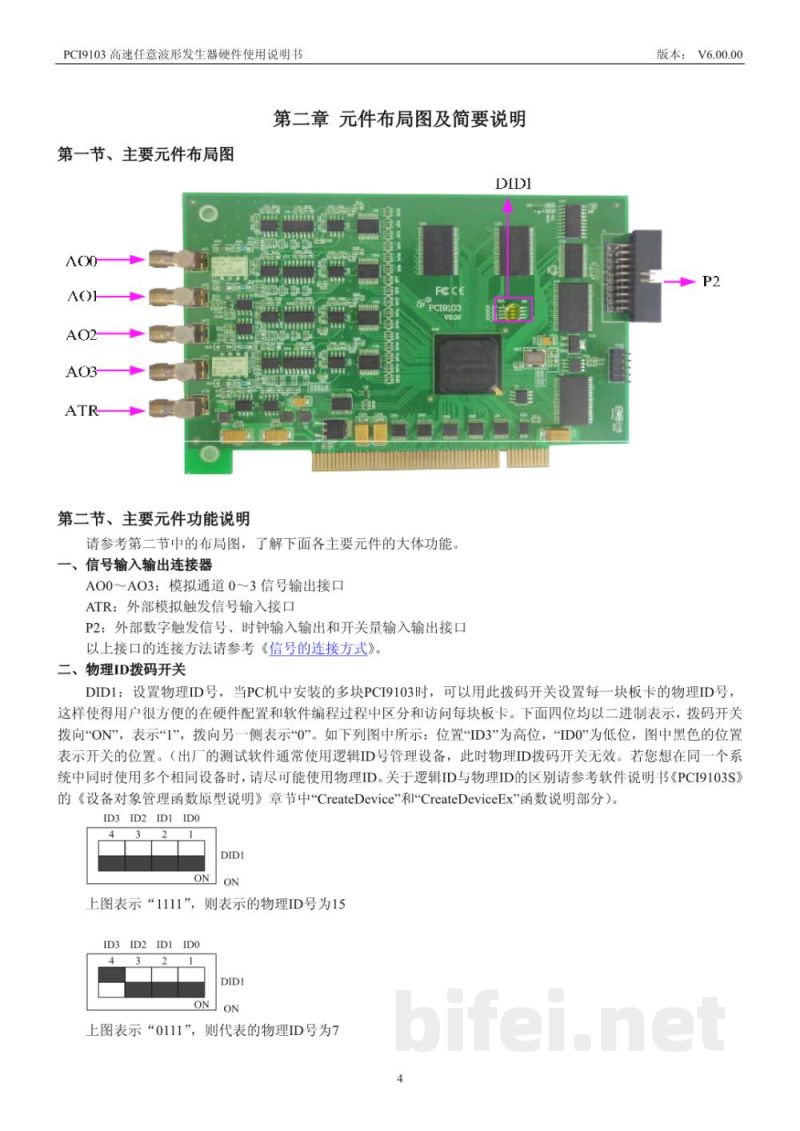

第六节 板卡外形尺寸
130mm（长）×91mm（宽）

第七节 产品安装核对表
打开PCI9103板卡包装后应包含：PCI9103板卡一块及ART软件光盘一张，光盘包含驱动程序及用户手册等资料。

第八节 安装指导
软件安装：运行光盘中的Setup.exe，按提示完成安装。
硬件安装：将板卡插入PCI插槽，系统自动识别或手动安装驱动。
