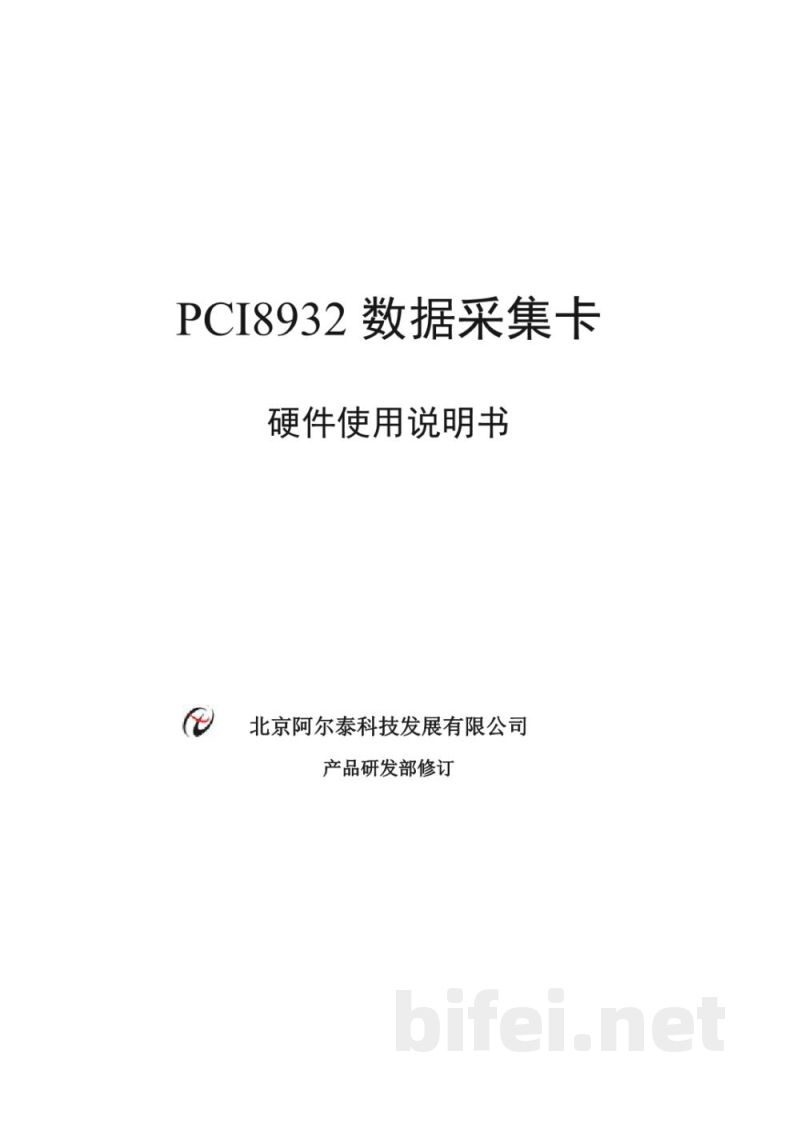

使用说明书-北京阿尔泰 PCI8932 数据采集卡

PCI8932数据采集卡
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

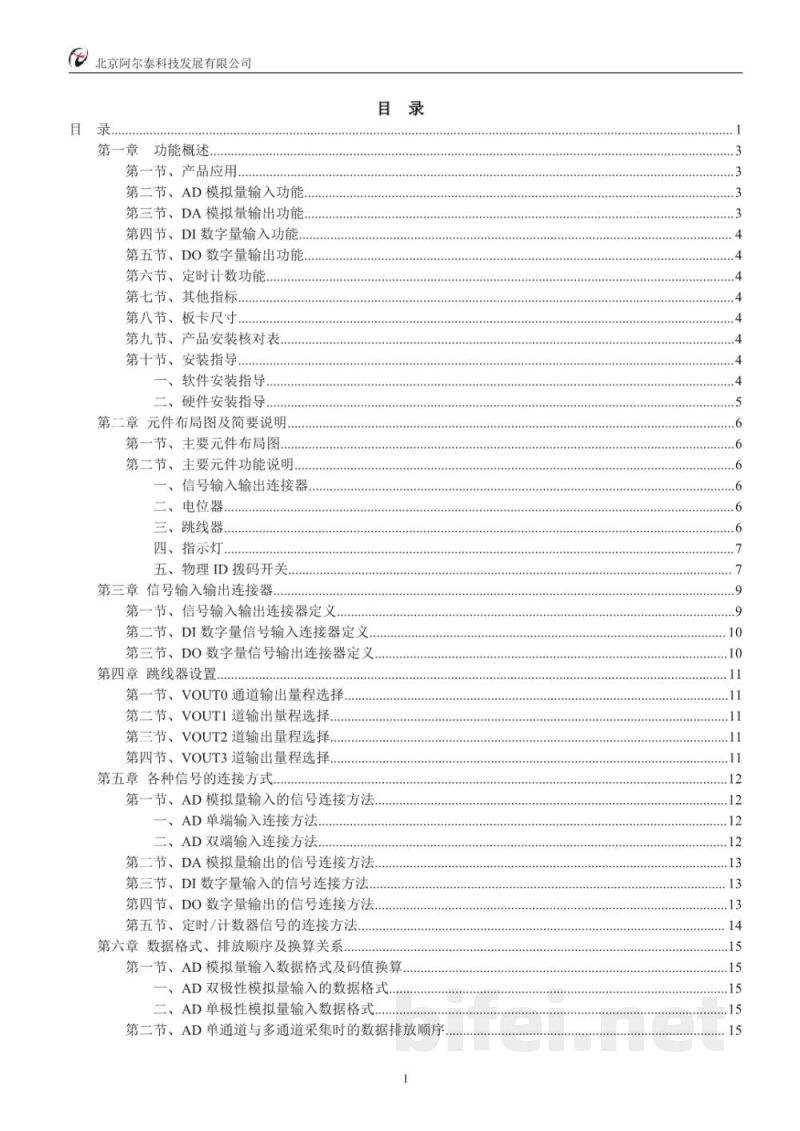

目录
第一章 功能概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 DA模拟量输出功能
第四节 DI数字量输入功能
第五节 DO数字量输出功能
第六节 定时计数功能
第七节 其他指标
第八节 板卡尺寸
第九节 产品安装核对表
第十节 安装指导
一 软件安装指导
二 硬件安装指导

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
信号输入输出连接器
电位器
跳线器
指示灯
物理ID拨码开关

第三章 信号输入输出连接器
第一节 信号输入输出连接器定义
第二节 DI数字量信号输入连接器定义
第三节 DO数字量信号输出连接器定义

第四章 跳线器设置
第一节 VOUT0通道输出量程选择
第二节 VOUT1通道输出量程选择
第三节 VOUT2通道输出量程选择
第四节 VOUT3通道输出量程选择

第五章 各种信号的连接方式
第一节 AD模拟量输入的信号连接方法
一 AD单端输入连接方法
二 AD双端输入连接方法
第二节 DA模拟量输出的信号连接方法
第三节 DI数字量输入的信号连接方法
第四节 DO数字量输出的信号连接方法
第五节 定时计数器信号的连接方法

第六章 数据格式、排放顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
一 AD双极性模拟量输入数据格式
二 AD单极性模拟量输入数据格式
第二节 AD单通道与多通道采集时的数据排放顺序
第三节 DA模拟量输出数据格式
一 DA单极性输出数据格式
二 DA双极性输出数据格式

第七章 减法计数器功能

第八章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 AD模拟量输入校准
第三节 DA模拟量输出校准
第四节 DA使用说明
第五节 保修

附录：PCI8932配接PCI2319JD端子板使用说明
版本：6.018

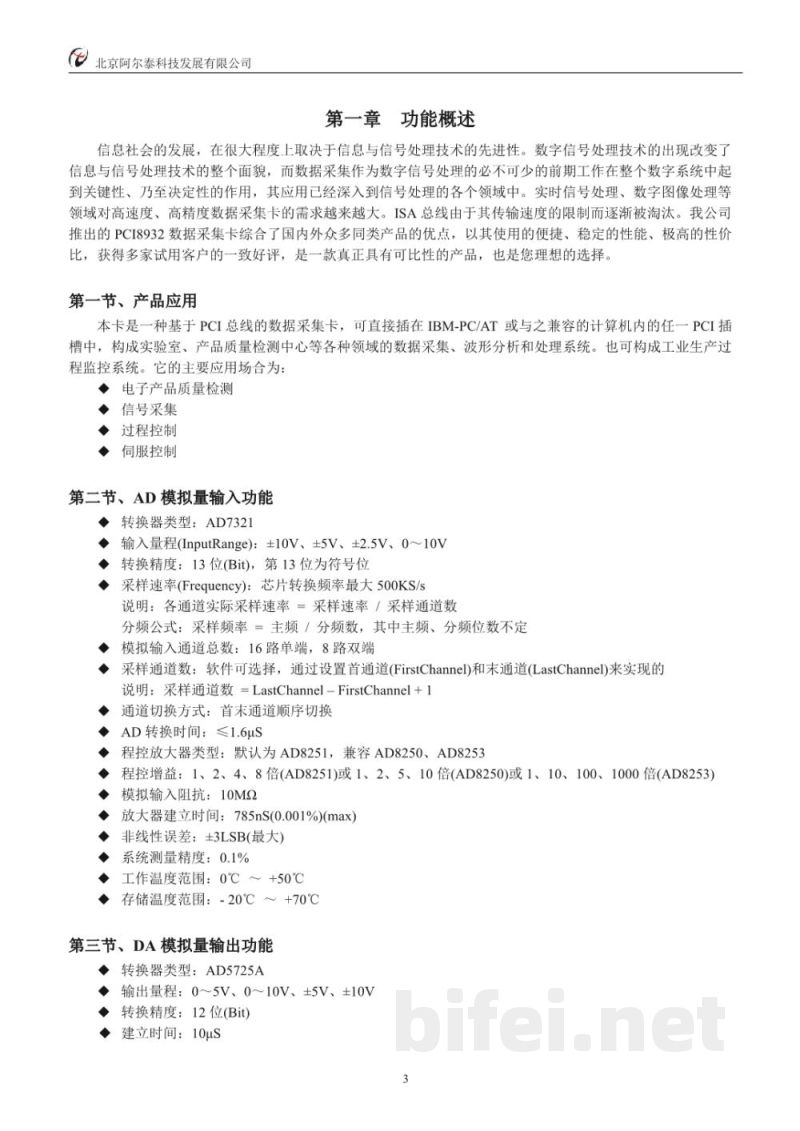

第一章 功能概述

信息社会的发展在很大程度上依赖信息与信号处理技术的进步。数字信号处理技术改变了信息处理方式，而数据采集作为前端基础环节，在整个系统中起关键作用，广泛应用于信号处理领域。实时信号处理与图像处理等应用对高速高精度数据采集卡需求不断增加。ISA总线因速度限制逐渐被淘汰。我公司推出基于PCI总线的数据采集卡，具有使用便捷、性能稳定、性价比高等特点。

第一节 产品应用
本卡基于PCI总线，可直接插入IBM-PC/AT兼容计算机PCI插槽，用于实验室、质量检测中心及工业监控系统。主要应用包括：电子产品质量检测、信号采集、过程控制、伺服控制。

第二节 AD模拟量输入功能
转换器类型：AD7321
输入量程：±10V、±5V、±2.5V、0~10V
转换精度：13位（第13位为符号位）
采样速率：最高500KS/s
说明：各通道实际采样速率=采样速率/通道数
模拟输入通道：16路单端或8路双端
采样通道数：可通过首通道与末通道设置
通道切换方式：顺序切换
AD转换时间：≤1.6μs
程控放大器：AD8251（兼容AD8250、AD8253）
增益：1、2、4、8倍或1、2、5、10倍或1、10、100、1000倍
输入阻抗：10MΩ
非线性误差：±3LSB
系统测量精度：0.1%
工作温度：0℃～+50℃
存储温度：-20℃～+70℃
