使用说明书-北京阿尔泰 PXI2510 高速数字量输入输出卡

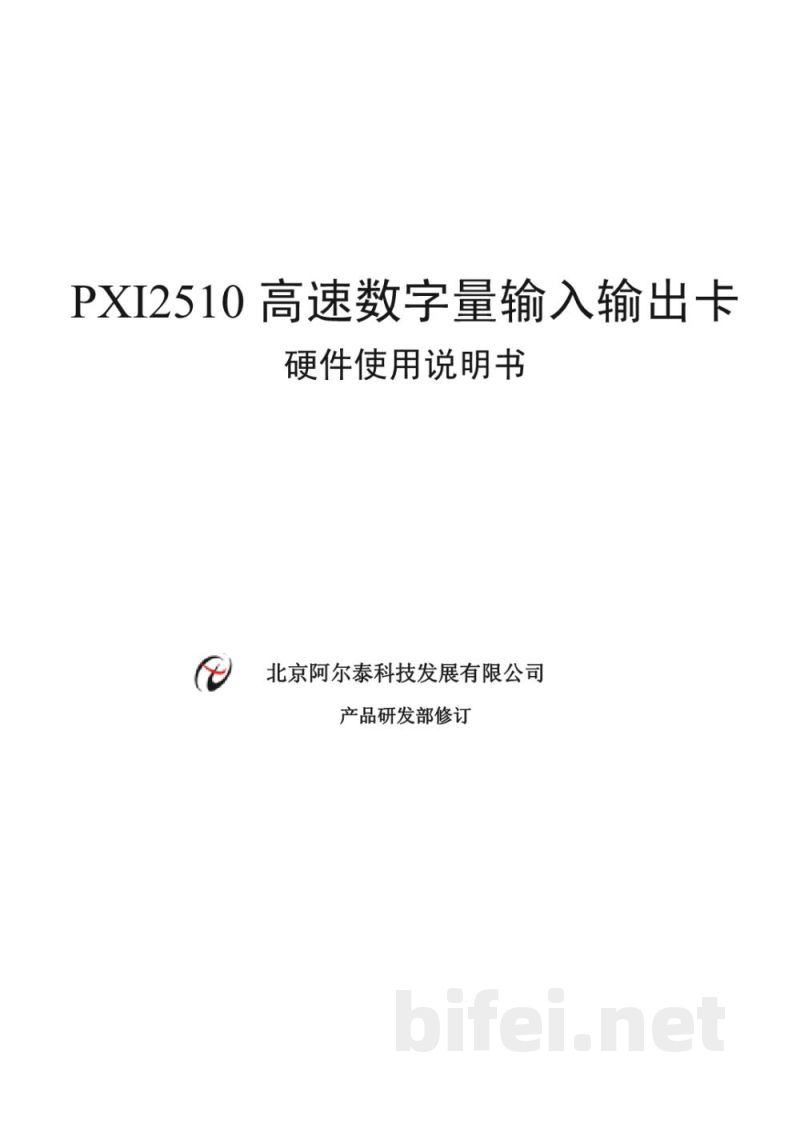

PXI2510高速数字量输入输出卡
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

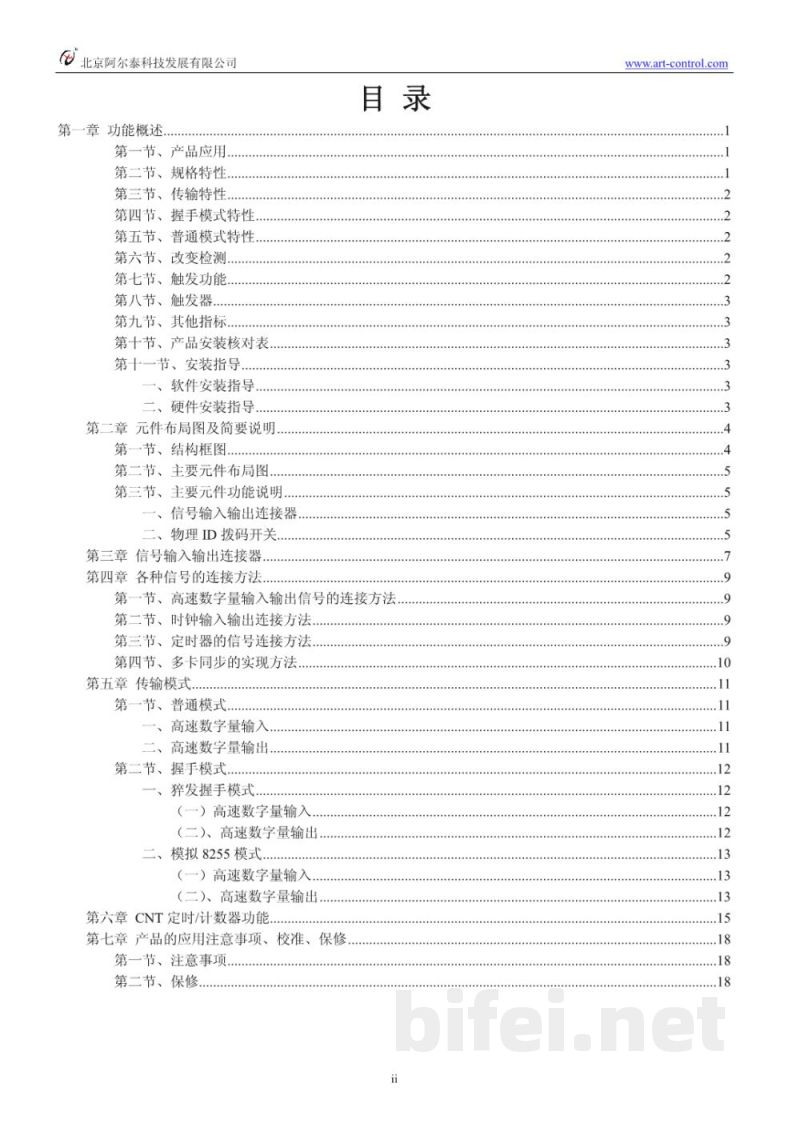

第一章 功能概述
第一节 产品应用
第二节 规格特性
第三节 传输特性
第四节 握手模式特性
第五节 普通模式特性
第六节 改变检测
第七节 触发功能

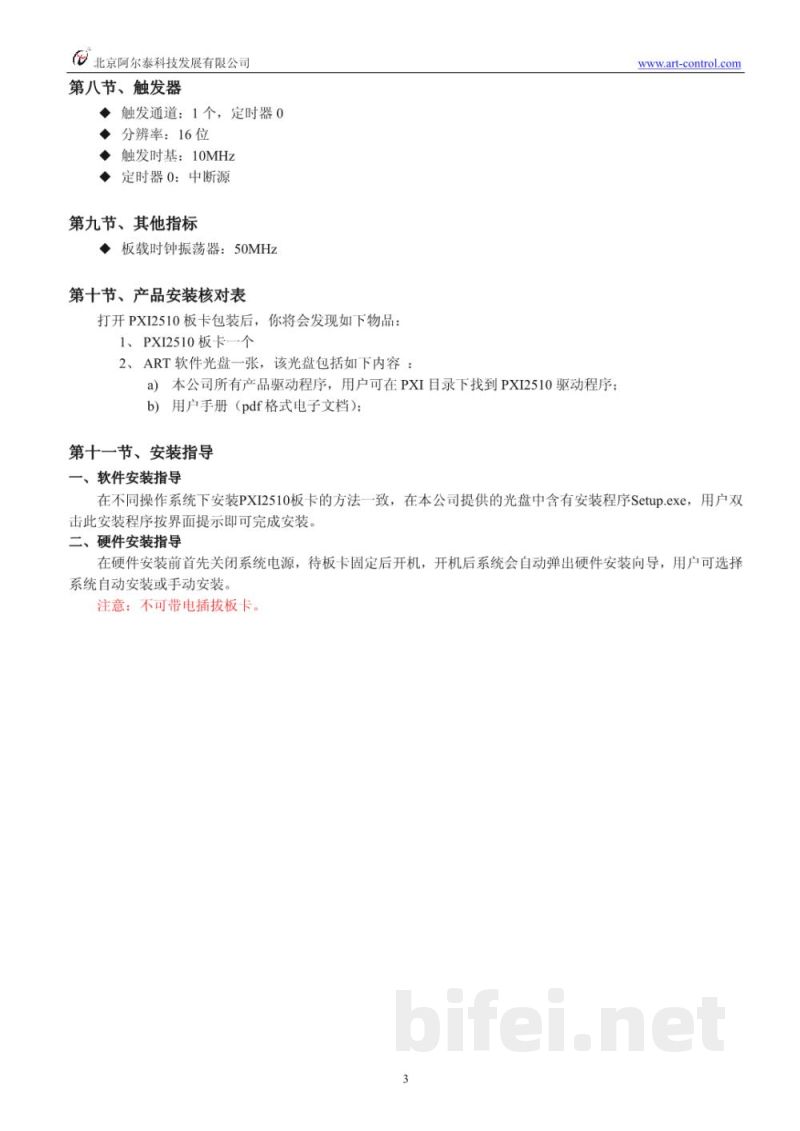

第八节 触发器
第九节 其他指标
第十节 产品安装核对表
第十一节 安装指导
一 软件安装指导
二 硬件安装指导

第二章 元件布局图及简要说明
第一节 结构框图
第二节 主要元件布局图
第三节 主要元件功能说明
信号输入输出连接器
物理ID拨码开关

第三章 信号输入输出连接器

第四章 各种信号的连接方法
第一节 高速数字量输入输出信号连接方法
第二节 时钟输入输出连接方法
第三节 定时器信号连接方法
第四节 多卡同步实现方法

第五章 传输模式
第一节 普通模式
高速数字量输入
高速数字量输出
第二节 握手模式
突发握手模式
（一）高速数字量输入
（二）高速数字量输出
二 模拟8255模式
（一）高速数字量输入
（二）高速数字量输出

第六章 CNT定时/计数器功能

第七章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 保修

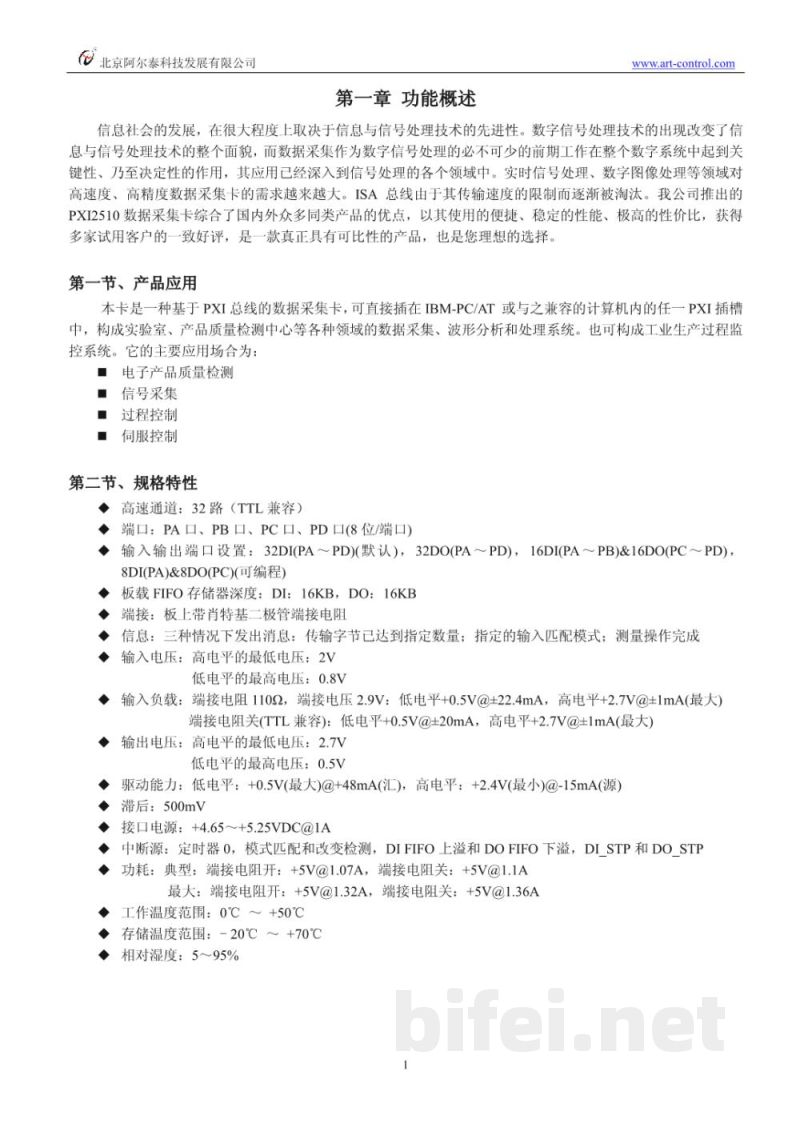

PXI2510数据采集卡基于PXI总线，可插入IBM-PC/AT兼容计算机PXI插槽，用于数据采集、波形分析及工业监控系统。主要应用包括电子产品质量检测、信号采集、过程控制与伺服控制。

第二节 规格特性
高速通道：32路（TTL兼容）
端口：PA口、PB口、PC口、PD口（8位/端口）
输入输出端口设置：32DI（PA～PD，默认）、32DO（PA～PD）、16DI+16DO、8DI+8DO（可编程）
板载FIFO：DI 16KB，DO 16KB
端接：板载肖特基二极管端接电阻
输入电压：高电平≥2V，低电平≤0.8V
输入负载：端接电阻110Ω，端接电压2.9V
低电平+0.5V@±22.4mA，高电平+2.7V@±1mA（最大）
端接关闭TTL兼容：低电平+0.5V@±20mA，高电平+2.7V@±1mA
输出电压：高电平≥2.7V，低电平≤0.5V
驱动能力：低电平最大48mA汇，高电平-15mA源
滞后：500mV
接口电源：+4.65～+5.25VDC@1A
中断源：定时器、模式匹配、改变检测、FIFO溢出等
功耗：典型1.07A～1.1A@5V，最大1.32A～1.36A@5V
工作温度：0℃～+50℃
存储温度：-20℃～+70℃
相对湿度：5%～95%

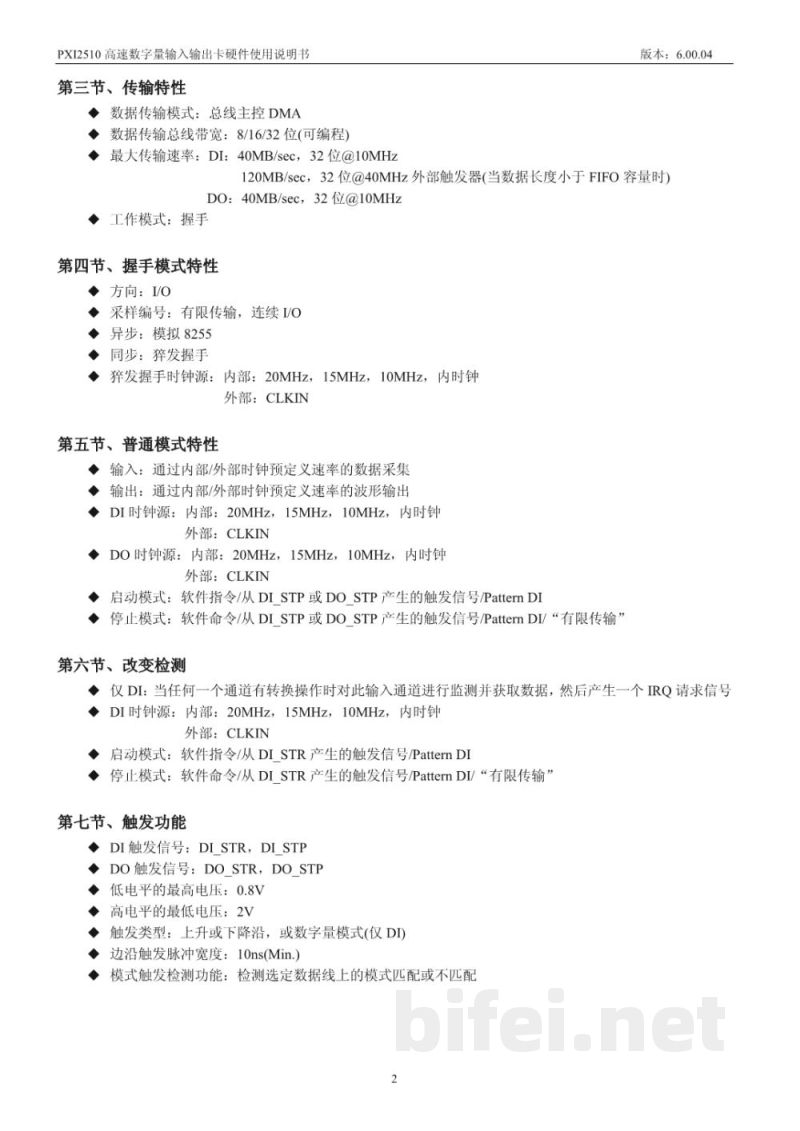

第三节 传输特性
数据传输模式：总线主控DMA
数据总线带宽：8/16/32位可编程
最大传输速率：DI 40MB/s（32位10MHz），DI最高120MB/s（32位40MHz外触发，FIFO未满时）
DO 40MB/s（32位@10MHz）
工作模式：握手模式

第四节 握手模式特性
方向：I/O
采样方式：有限传输或连续传输
