使用说明书-北京阿尔泰 PXI2390 计数器卡

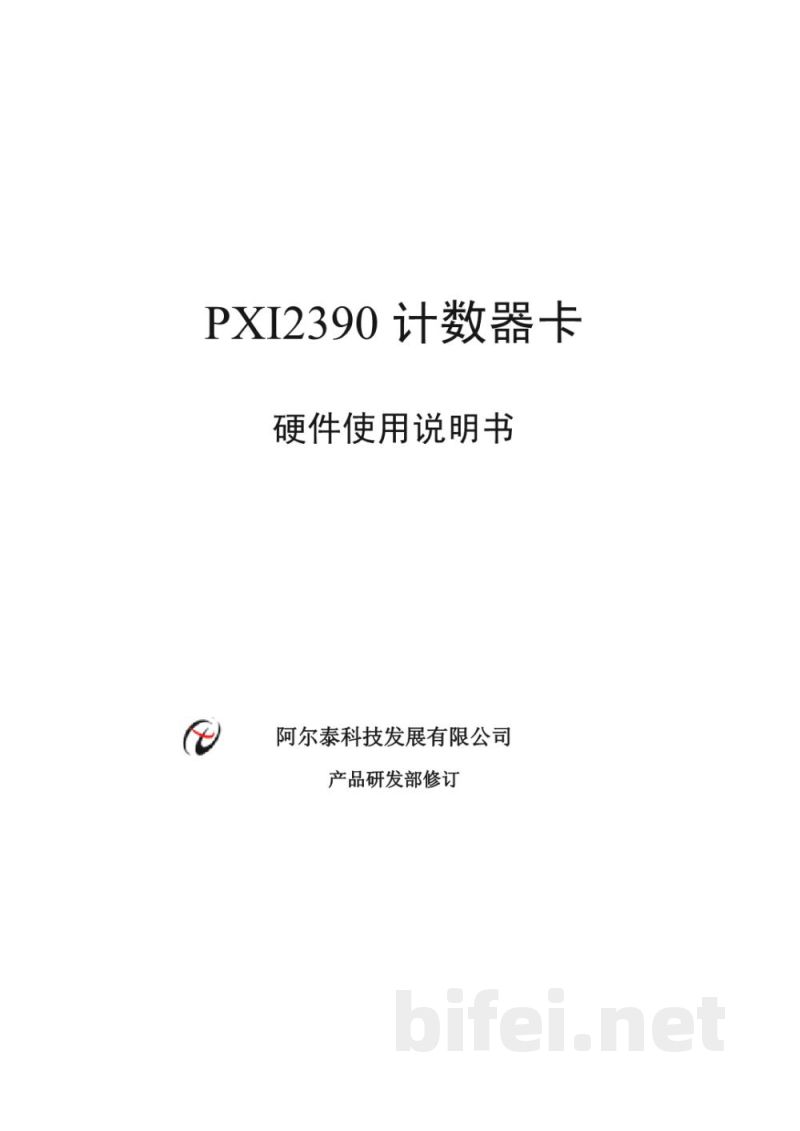

PXI2390计数器卡
硬件使用说明书
阿尔泰科技发展有限公司
产品研发部修订

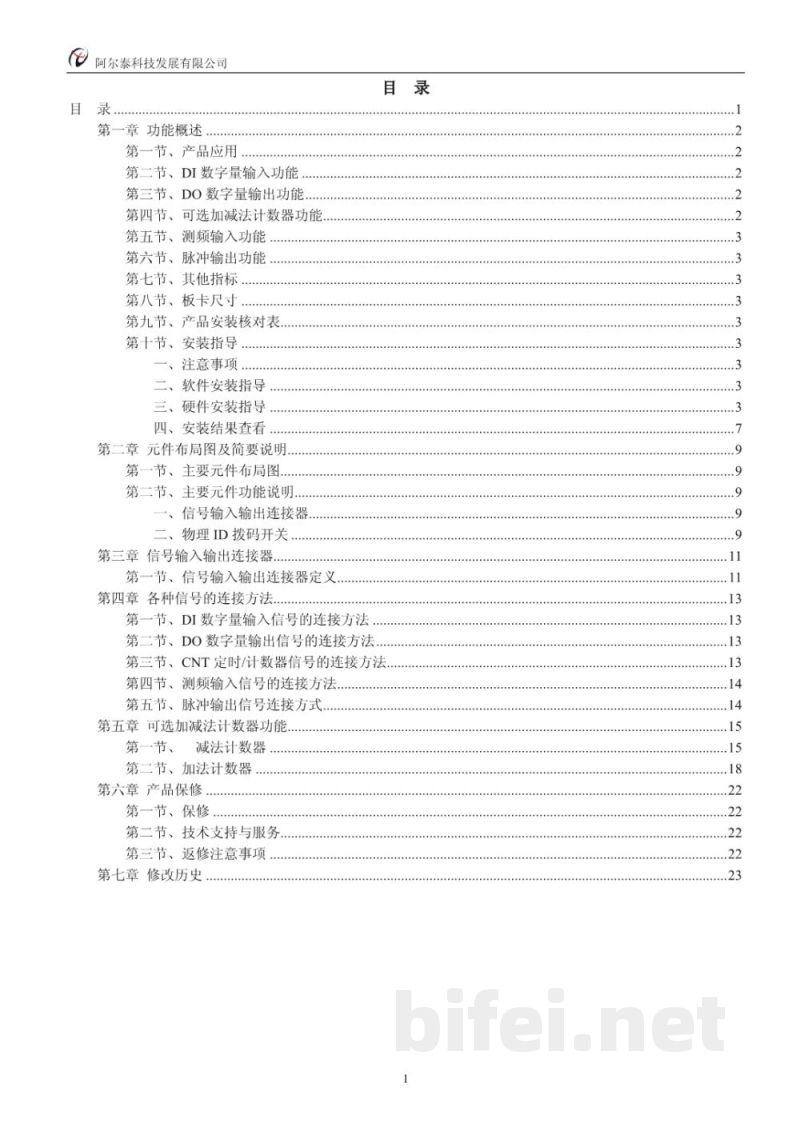

目录
第一章 功能概述
第一节 产品应用
第二节 DI数字量输入功能
第三节 DO数字量输出功能
第四节 可选加减法计数器功能
第五节 测频输入功能
第六节 脉冲输出功能
第七节 其他指标
第八节 板卡尺寸
第九节 产品安装核对表
第十节 安装指导
一 注意事项
二 软件安装指导
三 硬件安装指导
四 安装结果查看

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明
信号输入输出连接器
物理ID拨码开关

第三章 信号输入输出连接器
第一节 信号输入输出连接器定义

第四章 各种信号的连接方法
第一节 DI数字量输入信号连接方法
第二节 DO数字量输出信号连接方法
第三节 CNT定时/计数器信号连接方法
第四节 测频输入信号连接方法
第五节 脉冲输出信号连接方式

第五章 可选加减法计数器功能
第一节 减法计数器
第二节 加法计数器

第六章 产品保修
第一节 保修
第二节 技术支持与服务
第三节 返修注意事项

第七章 修改历史

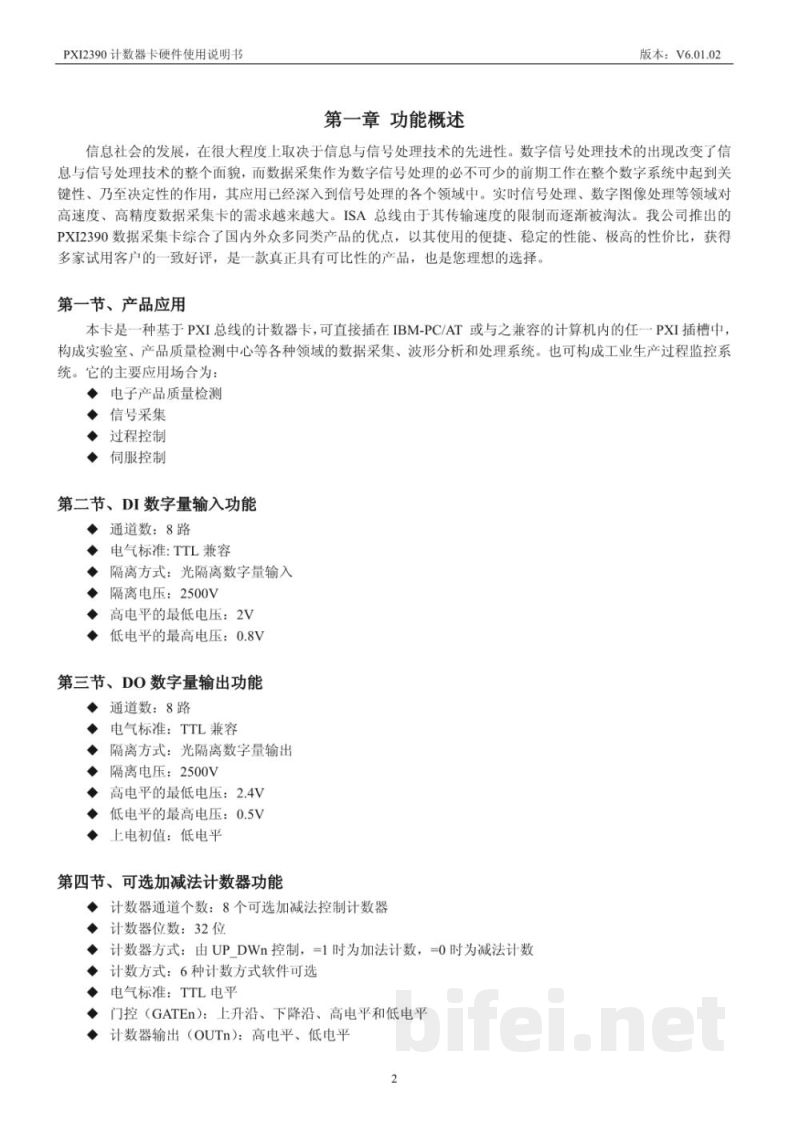

PXI2390计数器卡硬件使用说明书 第一章 功能概述
版本：V6.01.02

信息社会的发展在很大程度上依赖信息与信号处理技术的进步。数字信号处理技术改变了信息处理方式，而数据采集作为前端关键环节，在整个系统中起到重要作用，广泛应用于信号处理领域。实时信号处理与数字图像处理等应用对高速高精度数据采集卡需求不断增加。ISA总线因传输速度限制逐渐被淘汰。我公司推出的PXI2390数据采集卡综合了国内外同类产品优点，以使用便捷、性能稳定和高性价比获得用户认可。

第一节 产品应用
本卡是一种基于PXI总线的计数器卡，可插入IBM-PC/AT及兼容计算机PXI插槽，用于实验室、产品质量检测中心及工业监控系统。主要应用包括：电子产品质量检测、信号采集、过程控制、伺服控制。

第二节 DI数字量输入功能
通道数：8路
电气标准：TTL兼容
隔离方式：光电隔离输入
隔离电压：2500V
高电平最低电压：2V
低电平最高电压：0.8V

第三节 DO数字量输出功能
通道数：8路
电气标准：TTL兼容
隔离方式：光电隔离输出
隔离电压：2500V
高电平最低电压：2.4V
低电平最高电压：0.5V
上电初值：低电平

第四节 可选加减法计数器功能
计数器通道数：8个可选加减法控制计数器
计数器位数：32位
计数方式：由UP/DWn控制，=1为加法计数，=0为减法计数
计数方式类型：6种软件可选
电气标准：TTL电平
门控信号（GATEn）：支持上升沿、下降沿、高电平、低电平
计数器输出（OUTn）：高电平或低电平

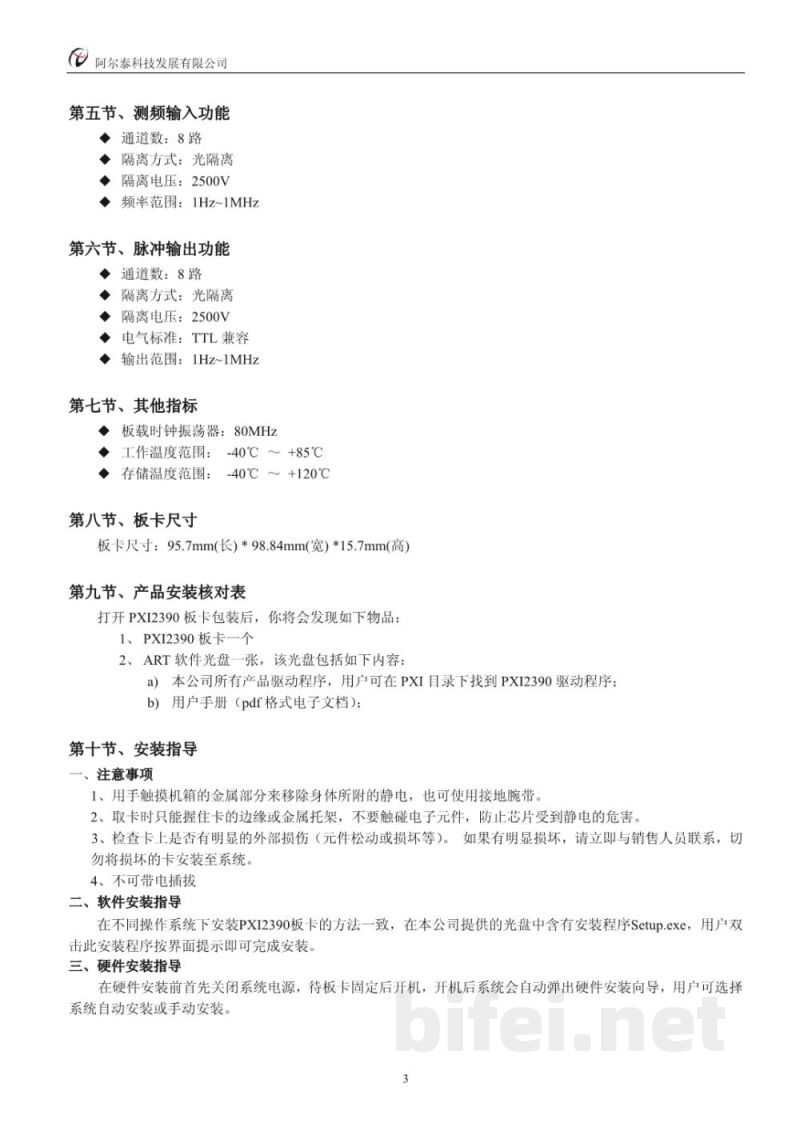

第五节 测频输入功能
通道数：8路
隔离方式：光电隔离
隔离电压：2500V
频率范围：1Hz～1MHz

第六节 脉冲输出功能
通道数：8路
隔离方式：光电隔离
隔离电压：2500V
电气标准：TTL兼容
输出范围：1Hz～1MHz

第七节 其他指标
板载时钟振荡器：80MHz
工作温度：-40℃～+85℃
存储温度：-40℃～+120℃

第八节 板卡尺寸
95.7mm（长）×98.84mm（宽）×15.7mm（高）

第九节 产品安装核对表
打开PXI2390板卡包装后应包含：
1. PXI2390板卡一块
2. ART软件光盘一张（含驱动程序及PDF用户手册）

第十节 安装指导
一 注意事项
1. 用手触摸机箱金属部分释放静电或使用接地腕带
2. 取卡时仅握住边缘或金属托架，避免触碰电子元件
3. 检查板卡是否有损坏，如有异常立即联系销售人员
4. 不可带电插拔

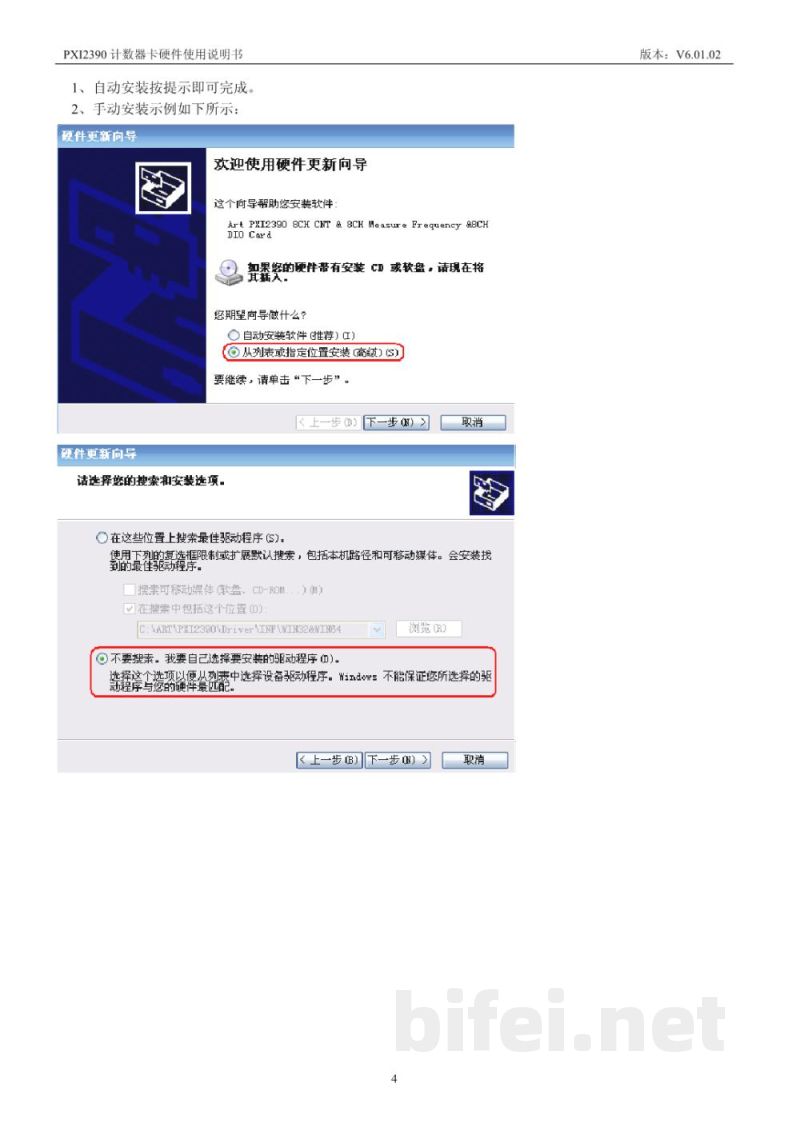

二 软件安装指导
在不同操作系统下安装PXI2390的方法一致，使用光盘中的Setup程序按提示完成安装。
