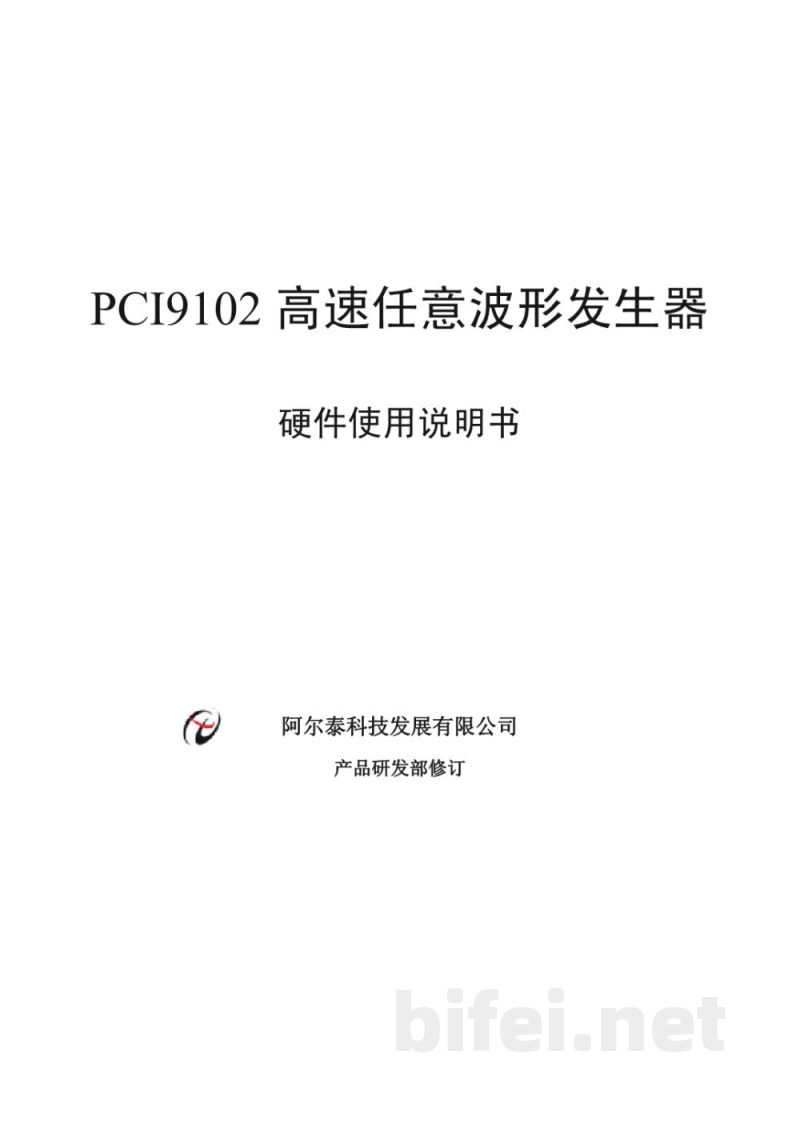

PCI9102高速任意波形发生器
硬件使用说明书
阿尔泰科技发展有限公司
产品研发部修订
©阿尔泰科技发展有限公司

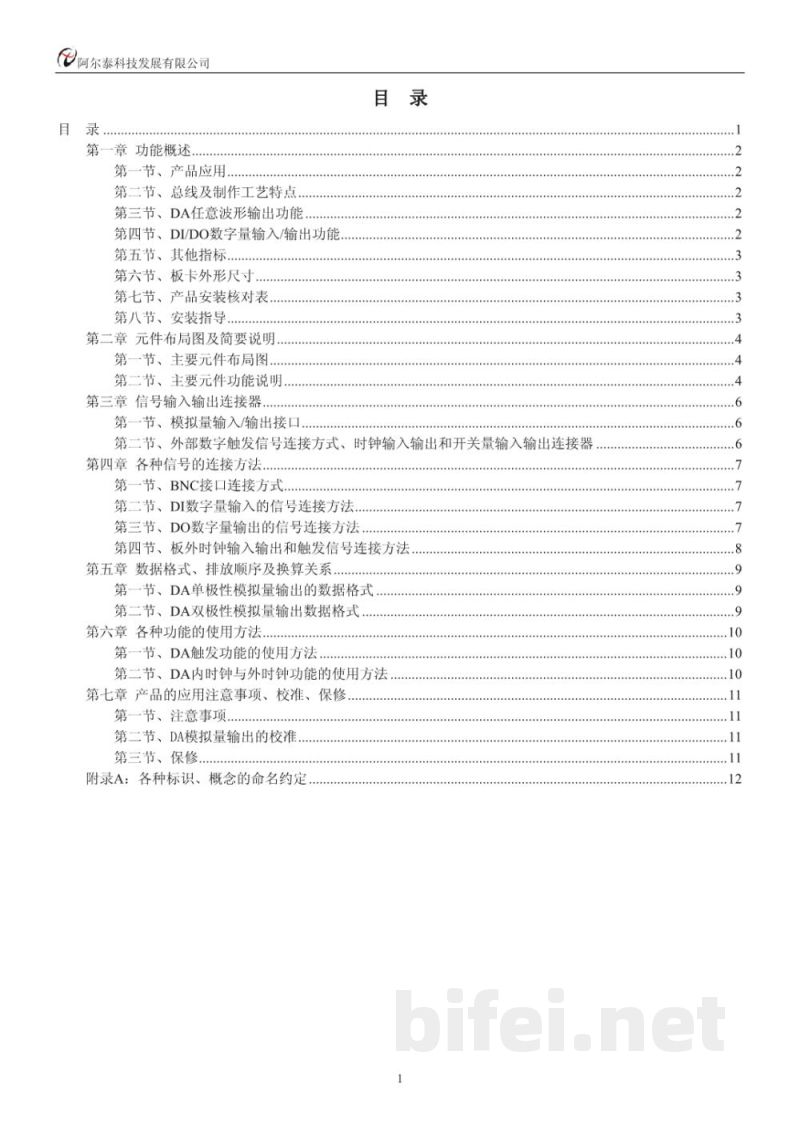

目录
第一章 功能概述
第一节 产品应用
第二节 总线及制作工艺特点
第三节 DA任意波形输出功能
第四节 DI/DO数字量输入/输出功能
第五节 其他指标
第六节 板卡外形尺寸
第七节 产品安装核对表
第八节 安装指导

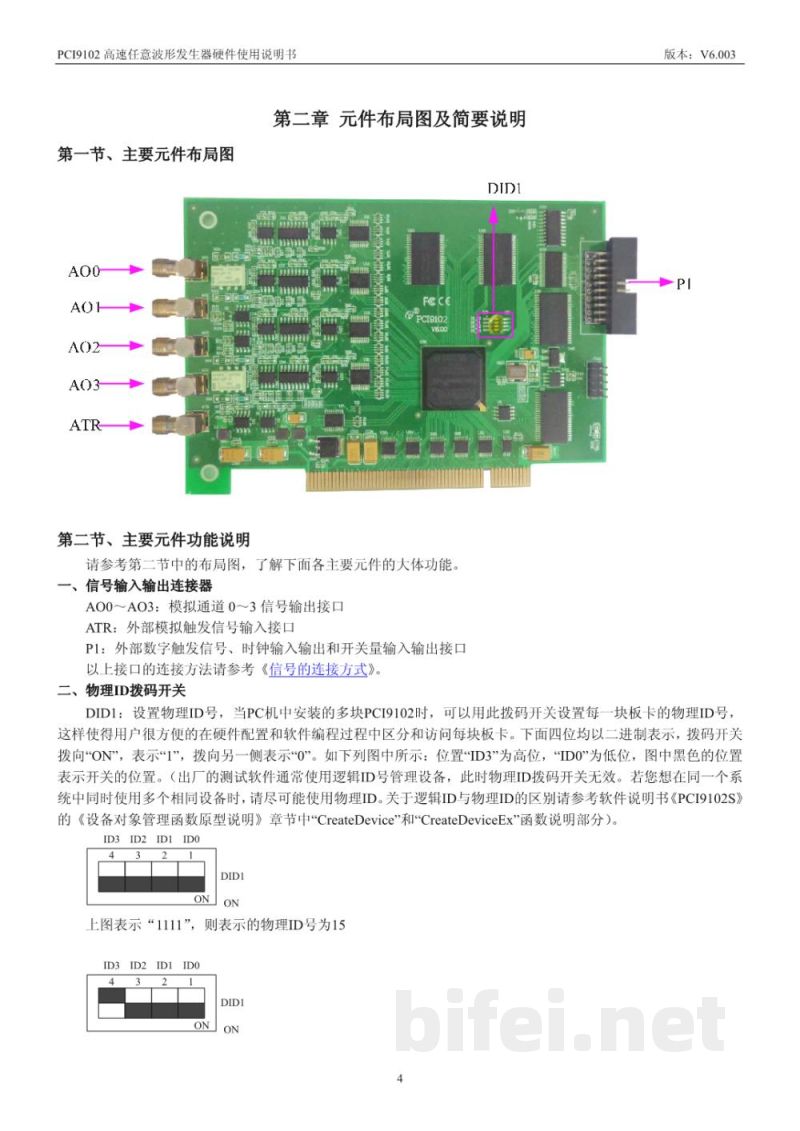

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明

第三章 信号输入输出连接器
第一节 模拟量输入/输出接口
第二节 外部数字触发信号连接方式、时钟输入输出和开关量输入输出连接器

第四章 各种信号的连接方法
第一节 BNC接口连接方式
第二节 DI数字量输入的信号连接方法
第三节 DO数字量输出的信号连接方法
第四节 板外时钟输入输出和触发信号连接方法

第五章 数据格式、排放顺序及换算关系
第一节 DA单极性模拟量输出的数据格式
第二节 DA双极性模拟量输出数据格式

第六章 各种功能的使用方法
第一节 DA触发功能的使用方法
第二节 DA内时钟与外时钟功能的使用方法

第七章 产品的应用注意事项、校准、保修
第一节 注意事项
第二节 DA模拟量输出的校准
第三节 保修

附录A：各种标识、概念的命名约定

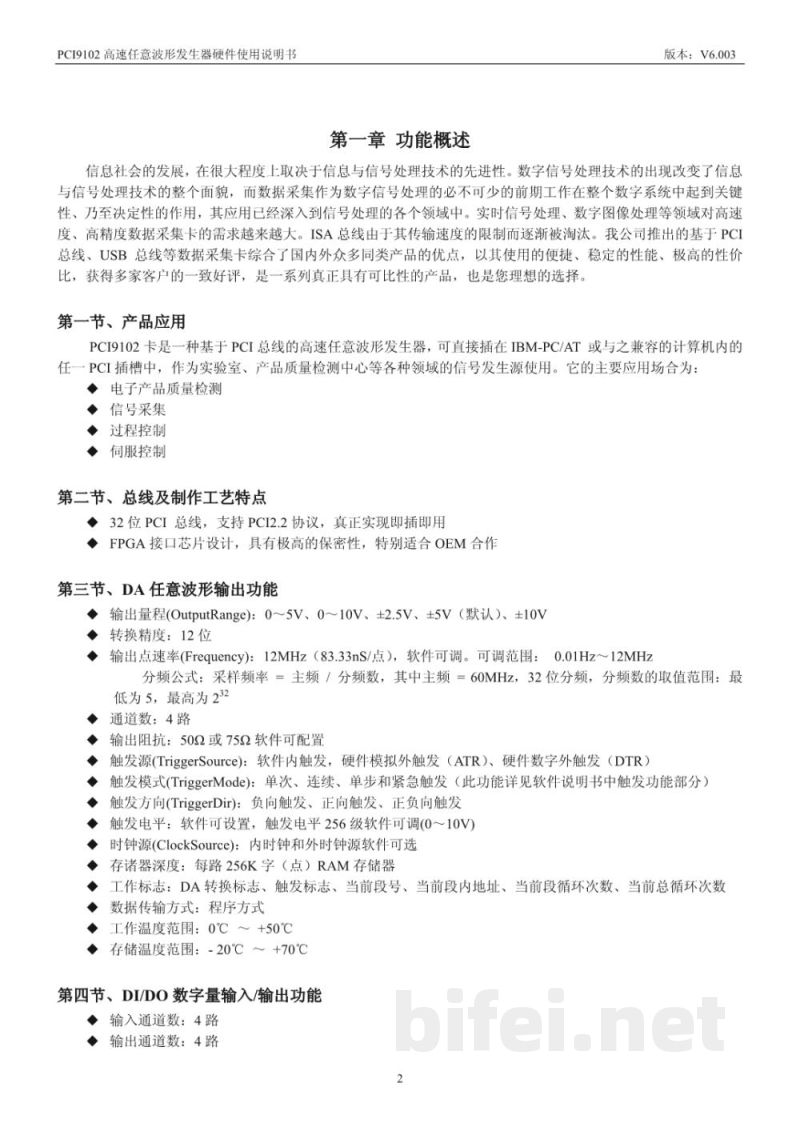

PCI9102高速任意波形发生器硬件使用说明书 第一章 功能概述
版本：V6.003

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术改变了信息与信号处理的整体面貌，而数据采集作为数字信号处理的重要前期工作，在整个系统中起到关键作用，其应用已深入各个领域。实时信号处理、数字图像处理等领域对高速、高精度数据采集卡需求不断增长。ISA总线因传输速度限制逐渐被淘汰。我公司推出基于PCI总线、USB总线等数据采集产品，具有使用便捷、性能稳定、性价比高等特点。

第一节 产品应用
PCI9102卡是一种基于PCI总线的高速任意波形发生器，可直接插入IBM-PC/AT及兼容计算机PCI插槽中，用于实验室及产品质量检测等领域信号发生源。主要应用场合包括：
电子产品质量检测
信号采集
过程控制
伺服控制

第二节 总线及制作工艺特点
32位PCI总线，支持PCI2.2协议，实现即插即用
FPGA接口芯片设计，具有较高保密性，适合OEM合作

第三节 DA任意波形输出功能
输出量程：0～5V、0～10V、±2.5V、±5V（默认）、±10V
转换精度：12位
输出点速率：最高12MHz（83.33nS/点），软件可调
可调范围：0.01Hz～12MHz
采样频率=主频/分频数，主频60MHz，32位分频，分频范围5～2³²
通道数：4路
输出阻抗：50Ω或75Ω（软件可配置）
触发源：软件内触发、模拟外触发（ATR）、数字外触发（DTR）
触发模式：单次、连续、单步、紧急触发
触发方向：负向、正向、正负向触发
触发电平：256级可调（0～10V）
时钟源：内时钟/外时钟可选
存储深度：每路256K字RAM
工作标志：DA转换标志、触发标志、段号、地址、循环次数等
数据传输方式：程序方式
工作温度：0℃～+50℃
存储温度：-20℃～+70℃

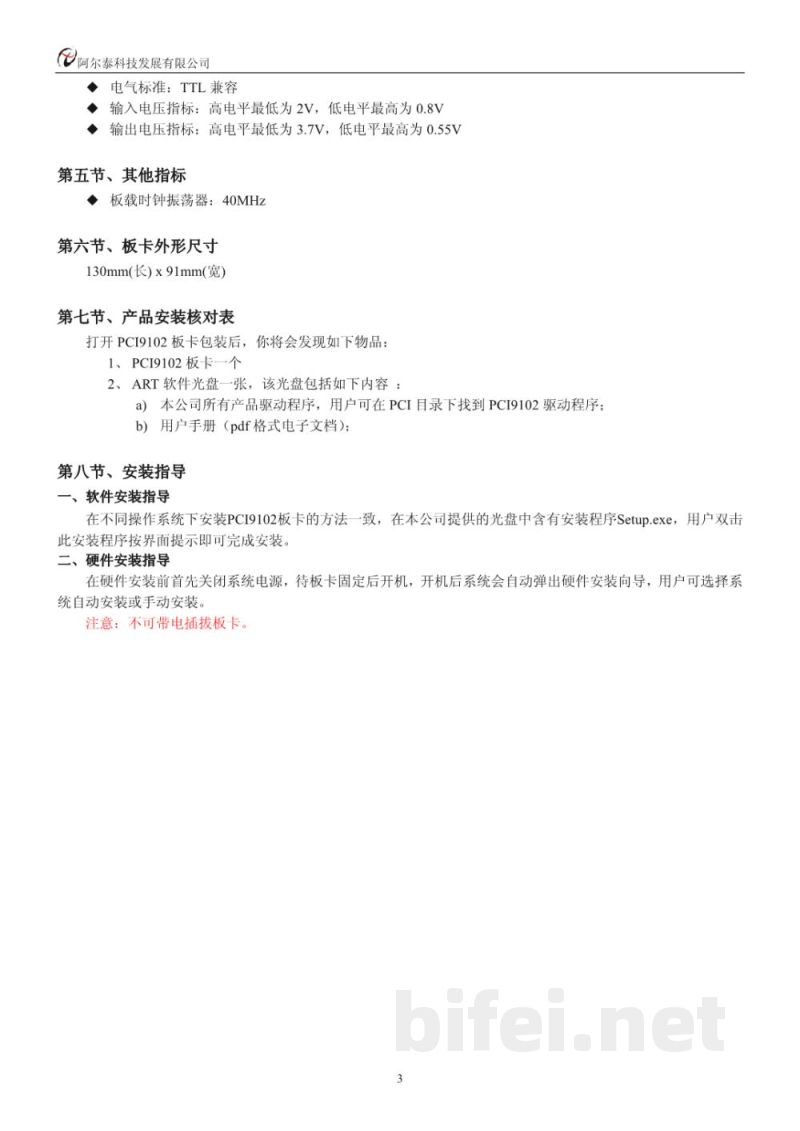

第四节 DI/DO数字量输入/输出功能
输入通道：4路
输出通道：4路
电气标准：TTL兼容
输入电压：高电平≥2V，低电平≤0.8V
输出电压：高电平≥3.7V，低电平≤0.55V

第五节 其他指标
板载时钟振荡器：40MHz

第六节 板卡外形尺寸
130mm（长）×91mm（宽）

第七节 产品安装核对表
打开PCI9102板卡包装后应包含：
1. PCI9102板卡一块
2. ART软件光盘一张（含驱动程序及PDF用户手册）

第八节 安装指导
一、软件安装指导
在不同操作系统下安装PCI9
