使用说明书-北京阿尔泰 PCI8103 高速任意波形发生器

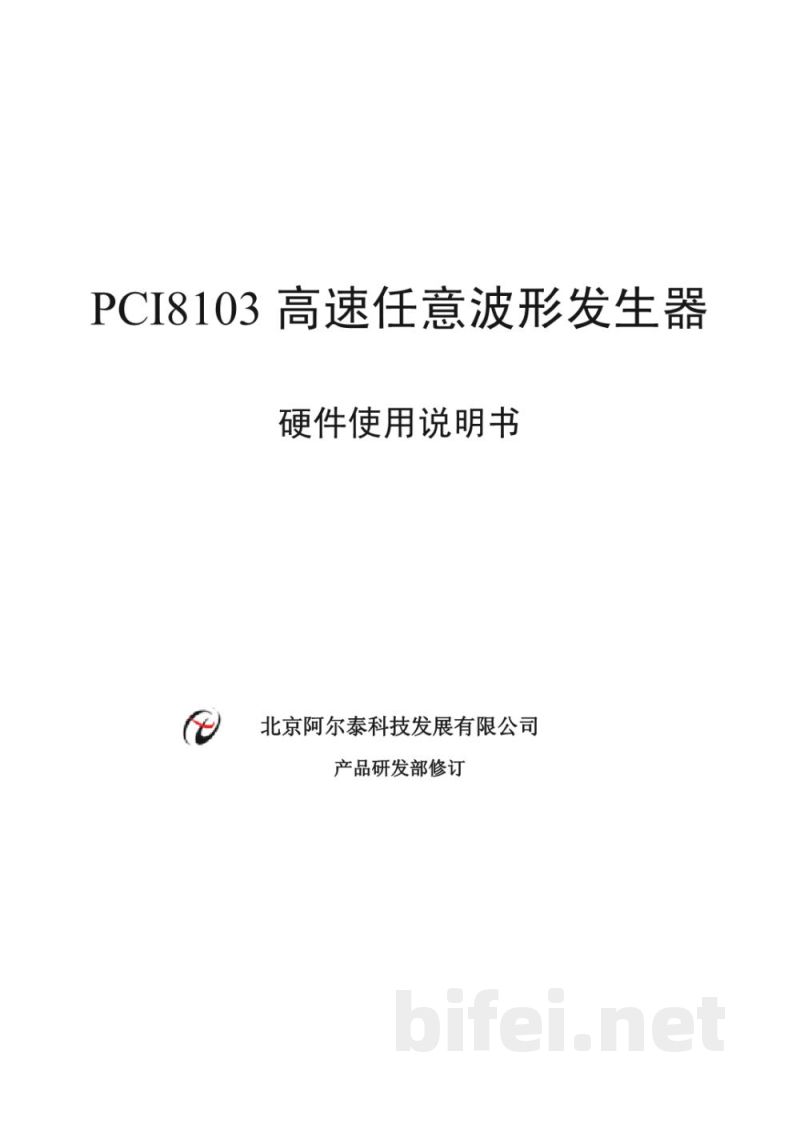

PCI8103高速任意波形发生器
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

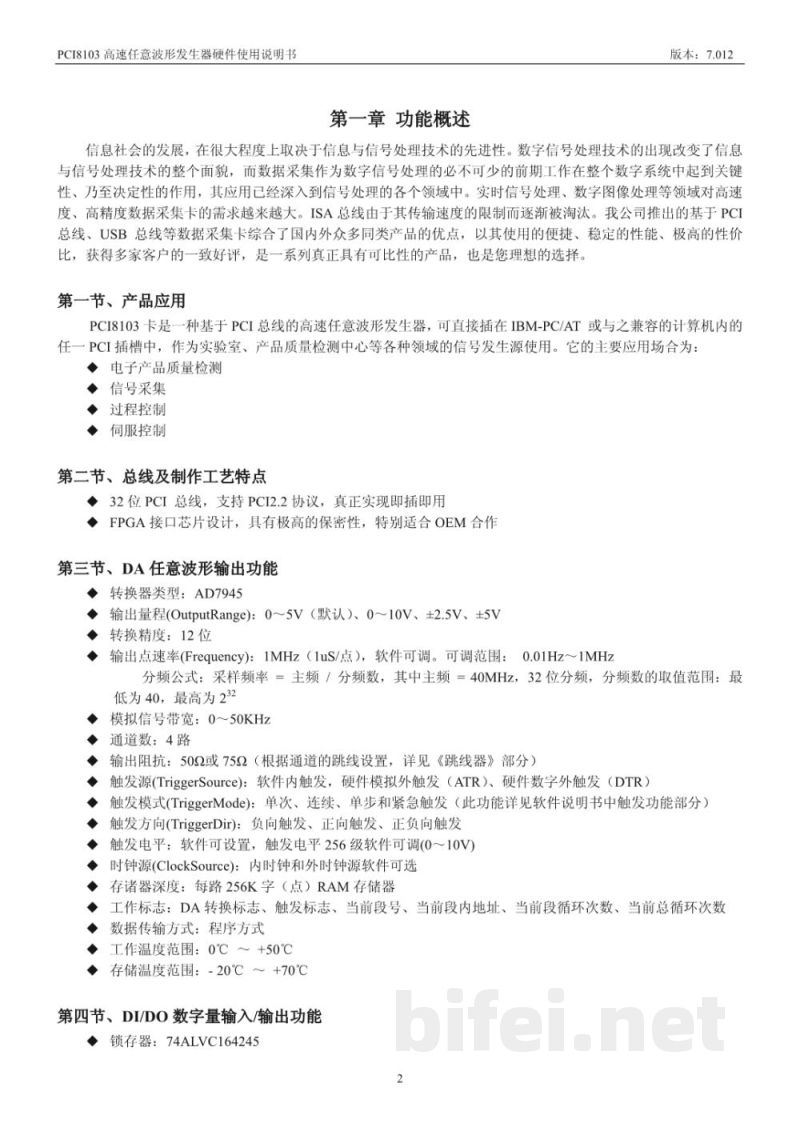

第一章 功能概述
版本：7.012

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的发展改变了信息与信号处理的整体形态，而数据采集作为数字信号处理的重要前期环节，在整个系统中起到关键作用，并广泛应用于信号处理各领域，包括实时信号处理、数字图像处理等。随着应用需求不断提升，高速高精度数据采集与信号发生设备需求持续增长。基于PCI及USB总线的数据采集卡产品具备较高性能与性价比，已在多个领域得到应用。

第一节 产品应用
PCI8103卡是一种基于PCI总线的高速任意波形发生器，可直接插入IBM-PC/AT兼容计算机PCI插槽中，用作实验室及产品质量检测中心等领域的信号发生源。主要应用包括：电子产品质量检测、信号采集、过程控制、伺服控制等。

第二节 总线及制作工艺特点
采用32位PCI总线，支持PCI2.2协议，实现即插即用功能。采用FPGA接口芯片设计，具有较高保密性，适用于OEM合作开发。

第三节 DA任意波形输出功能
转换器类型：AD7945
输出量程：0～5V（默认）、0～10V、±2.5V、±5V
转换精度：12位
输出点速率：最高1MHz（1μs/点），软件可调范围0.01Hz～1MHz
分频公式：采样频率=主频/分频数（主频40MHz，32位分频）
模拟信号带宽：0～50KHz
通道数：4路
输出阻抗：50Ω或75Ω（由跳线设置）
触发源：软件内触发、硬件模拟外触发（ATR）、硬件数字外触发（DTR）
触发模式：单次、连续、单步、紧急触发
触发方向：负向触发、正向触发、正负向触发
触发电平：0～10V，256级可调
时钟源：内时钟或外时钟可选
存储深度：每路256K字RAM
数据传输方式：程序方式
工作温度范围：0℃～+50℃
存储温度范围：-20℃～+70℃

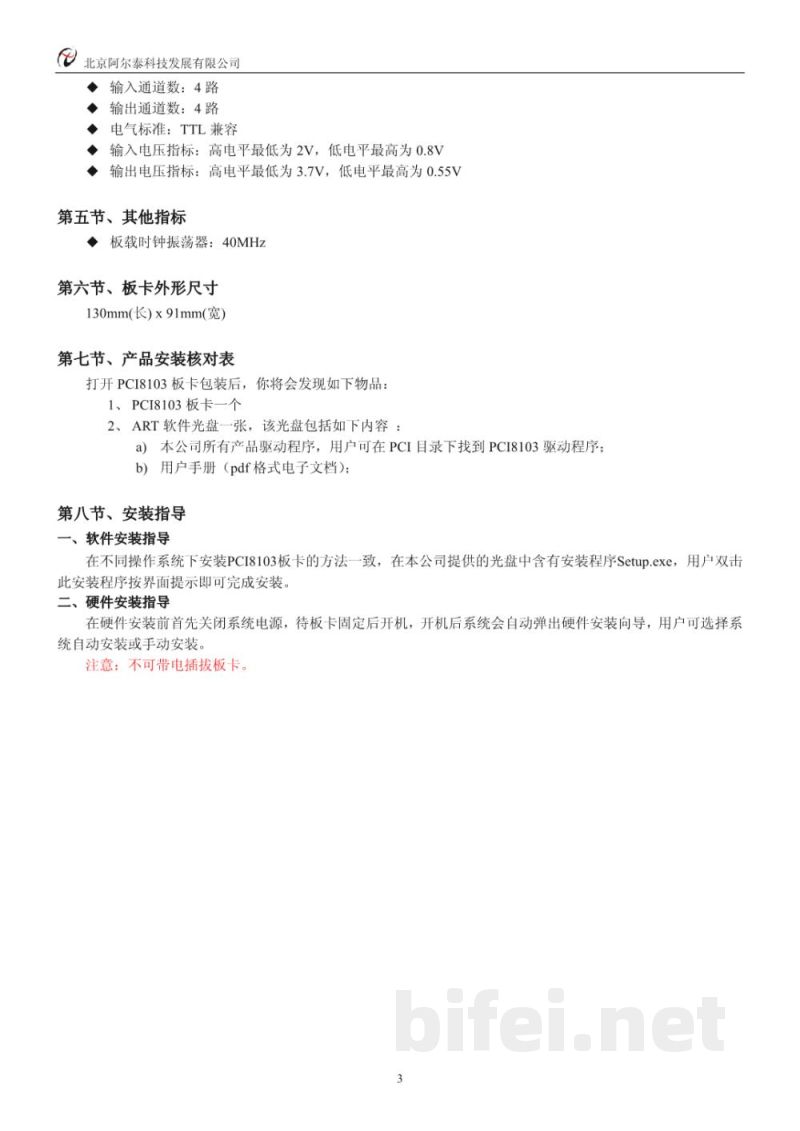

第四节 DI/DO数字量输入输出功能
锁存器：74ALVC164245
输入通道数：4路
输出通道数：4路
电气标准：TTL兼容
输入电压：高电平≥2V，低电平≤0.8V
输出电压：高电平≥3.7V，低电平≤0.55V

第五节 其他指标
板载时钟振荡器：40MHz

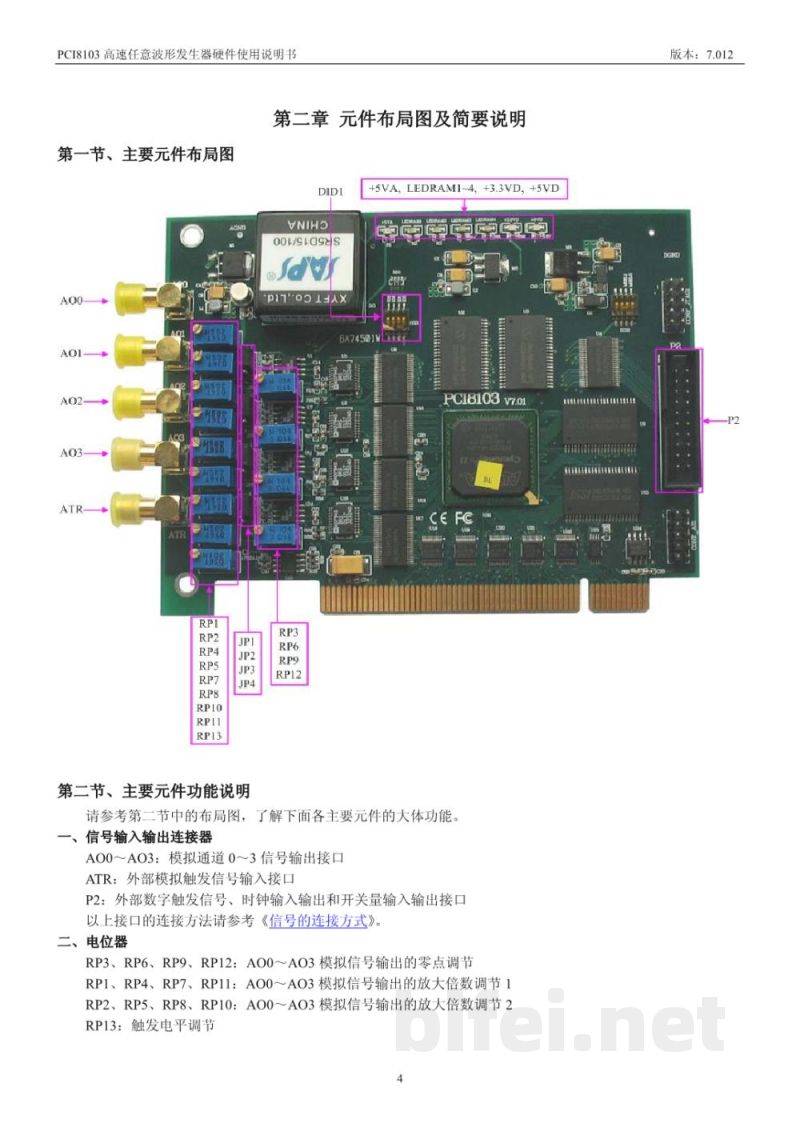

第六节 板卡外形尺寸
130mm（长）×91mm（宽）

第七节 产品安装核对表
打开PCI8103板卡包装后应包含：PCI8103板卡一块及ART软件光盘一张。光盘包含驱动程序及相关软件资料。
