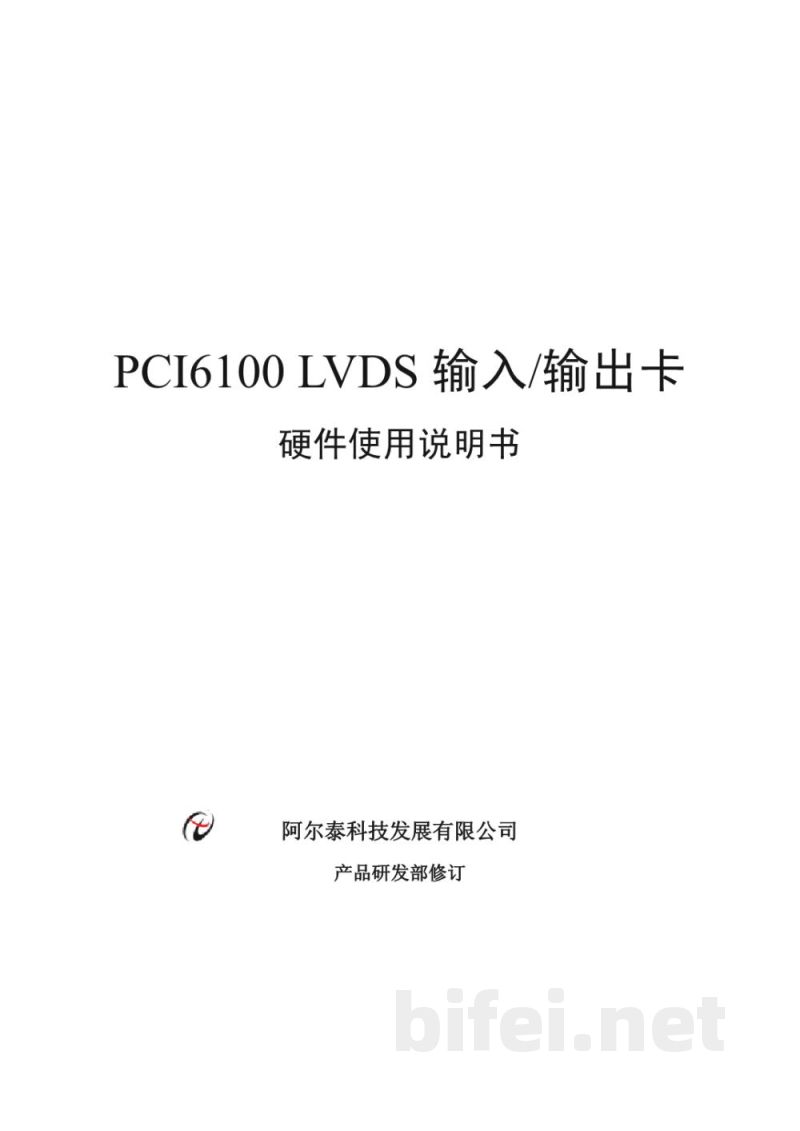

使用说明书-北京阿尔泰 PCI6100 输入/输出卡

PCI6100 LVDS输入/输出卡
硬件使用说明书
阿尔泰科技发展有限公司
产品研发部修订

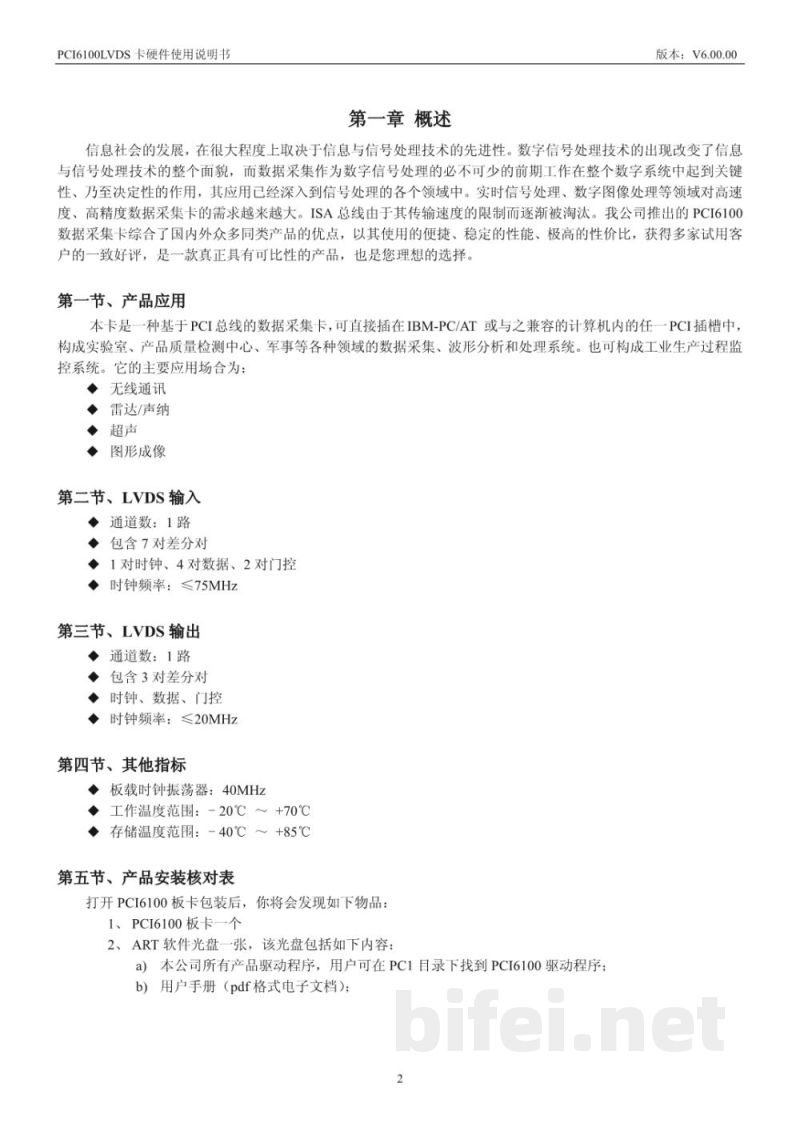

第一章 概述
版本：V6.00.00

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理的整个面貌，而数据采集作为数字信号处理的前期关键环节，在整个数字系统中起到决定性作用。其应用已深入信号处理的各个领域，包括实时信号处理、数字图像处理等，对高速高精度数据采集卡的需求不断增长。PCI总线相比ISA总线具有更高传输性能，因此逐渐成为主流。本公司推出的PCI6100数据采集卡融合多种同类产品优点，具有使用便捷、性能稳定、性价比高等特点，适用于实验室、工业及科研领域。

第一节 产品应用
本卡为基于PCI总线的数据采集卡，可直接插入IBM-PC/AT及兼容计算机的PCI插槽中，用于构建数据采集、波形分析及处理系统，也可用于工业过程监控系统。主要应用领域包括：无线通信、雷达/声纳、超声检测、图像处理等。

第二节 LVDS输入
通道数：1路
差分对数量：7对（1对时钟、4对数据、2对门控）
时钟频率：≤75MHz

第三节 LVDS输出
通道数：1路
差分对数量：3对（时钟、数据、门控）
时钟频率：≤20MHz

第四节 其他指标
板载时钟振荡器：40MHz
工作温度范围：-20℃～+70℃
存储温度范围：-40℃～+85℃

第五节 产品安装核对表
打开PCI6100板卡包装后应包含：PCI6100板卡一块、ART软件光盘一张。光盘内容包括驱动程序及用户手册（PDF电子文档）。

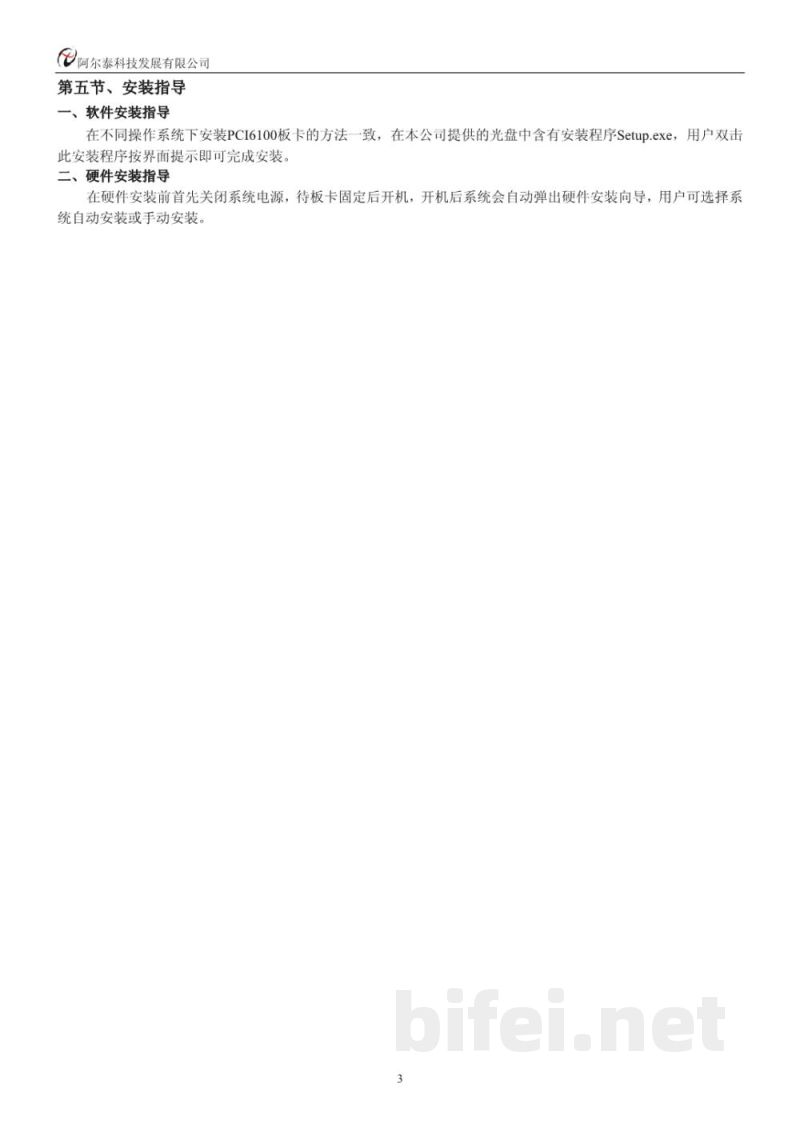

第五节 安装指导
软件安装：在不同操作系统下安装方法一致，运行光盘中的Setup.exe，按提示完成安装。
硬件安装：关闭系统电源后插入PCI插槽固定板卡，开机后系统将自动检测硬件，可选择自动或手动安装驱动。

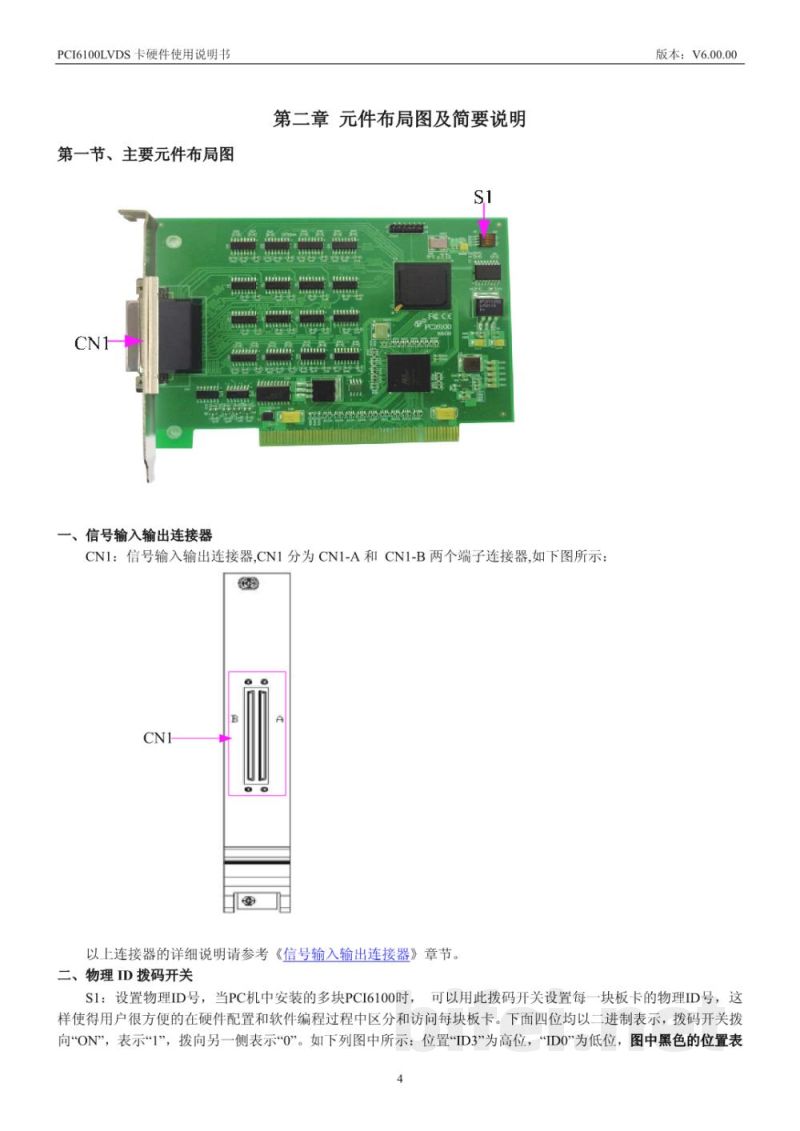

第二章 元件布局图及简要说明

主要元件布局图包括信号输入输出连接器CN1及物理ID拨码开关S1。

CN1为信号输入输出连接器，分为CN1-A与CN1-B两个端子。详细说明见信号输入输出连接器章节。

S1为物理ID拨码开关，用于多板卡系统中区分不同PCI6100设备。拨码开关四位均以二进制表示，拨向ON为1，反向为0，用于设置板卡ID号，便于软件识别与管理。

第三章 信号输入输出连接器及连接方法
详细描述LVDS信号输入输出连接方式，包括接收与发送方式及接口使用方法。

第四章 各种信号的连接和使用方法
LVDS信号连接方法包括LVDS接收、LVDS发送及接口使用规范。
LVDS输出与输入均需按照差分信号规范连接，以保证信号完整性与稳定性。

第五章 产品应用注意事项与保修
使用过程中应注意按照规范操作，避免静电及错误接线。产品提供相应保修服务，具体条款以公司规定为准。
