PCI8201模拟量输出卡 硬件使用说明书 V6.017
北京阿尔泰科技发展有限公司 产品研发部修订

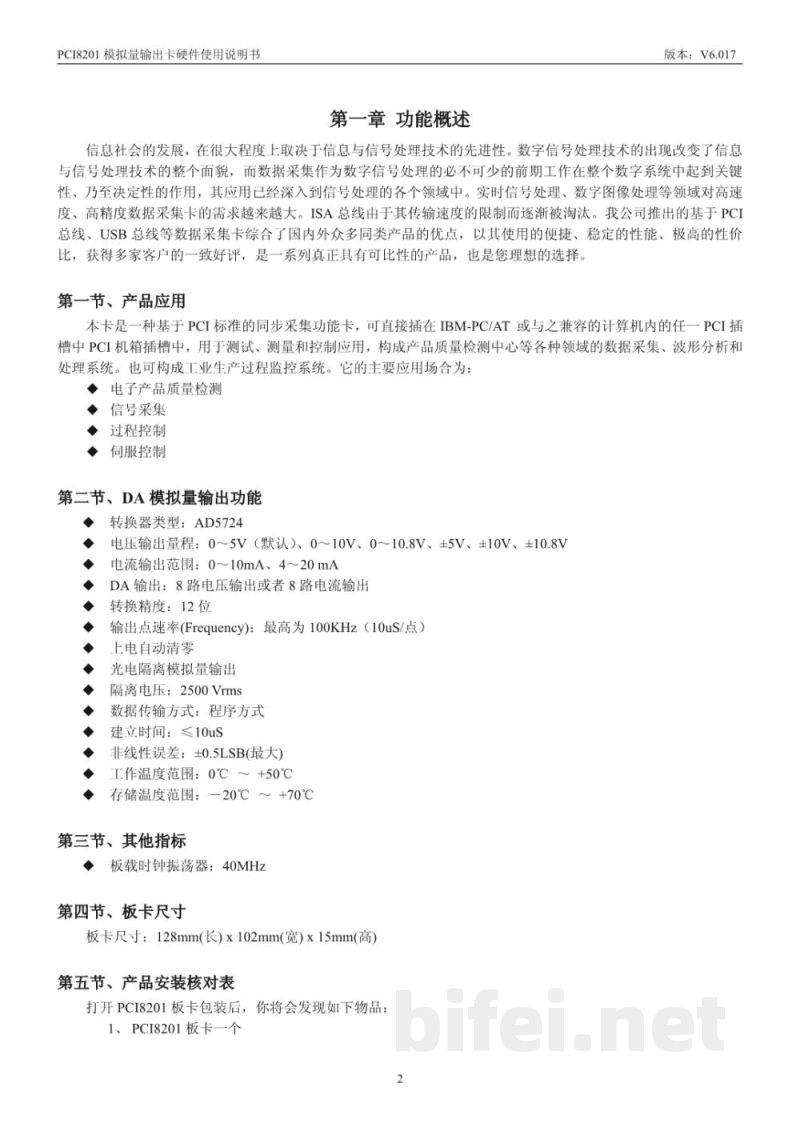

第一章 功能概述
本卡是一种基于PCI标准的同步采集与模拟量输出功能卡,可直接插入IBM-PC/AT或兼容计算机的PCI插槽中,用于测试、测量和控制应用,广泛应用于产品质量检测中心及工业过程监控系统。主要应用场合包括电子产品质量检测、信号采集、过程控制、伺服控制等。
随着信息与信号处理技术的发展,数据采集作为数字信号处理的重要前期环节,在各类系统中起到关键作用。本公司推出的基于PCI及USB总线的数据采集卡,具备使用便捷、性能稳定及高性价比等特点。
第一节 产品应用
本卡用于测试、测量与控制系统,可构建数据采集、波形分析及处理系统,也可用于工业生产过程监控系统。
第二节 DA模拟量输出功能
转换器类型:AD5724
输出通道:8路电压输出或8路电流输出
电压输出量程:0~5V(默认)、0~10V、0~10.8V、±5V、±10V、±10.8V
电流输出范围:0~10mA、4~20mA
分辨率:12位
最大输出速率:100KHz(10μs/点)
建立时间:≤10μs
非线性误差:±0.5LSB(最大)
隔离电压:2500Vrms
数据传输方式:程序方式
工作温度:0℃~+50℃
存储温度:-20℃~+70℃
上电自动清零
第三节 其他指标
板载时钟振荡器:40MHz
第四节 板卡尺寸
128mm(长)×102mm(宽)×15mm(高)
第五节 产品安装核对表
打开PCI8201包装后应包含:PCI8201板卡一块、ART软件光盘一张。光盘内容包括驱动程序(PCI目录下PCI8201驱动)、用户手册PDF电子文档等。

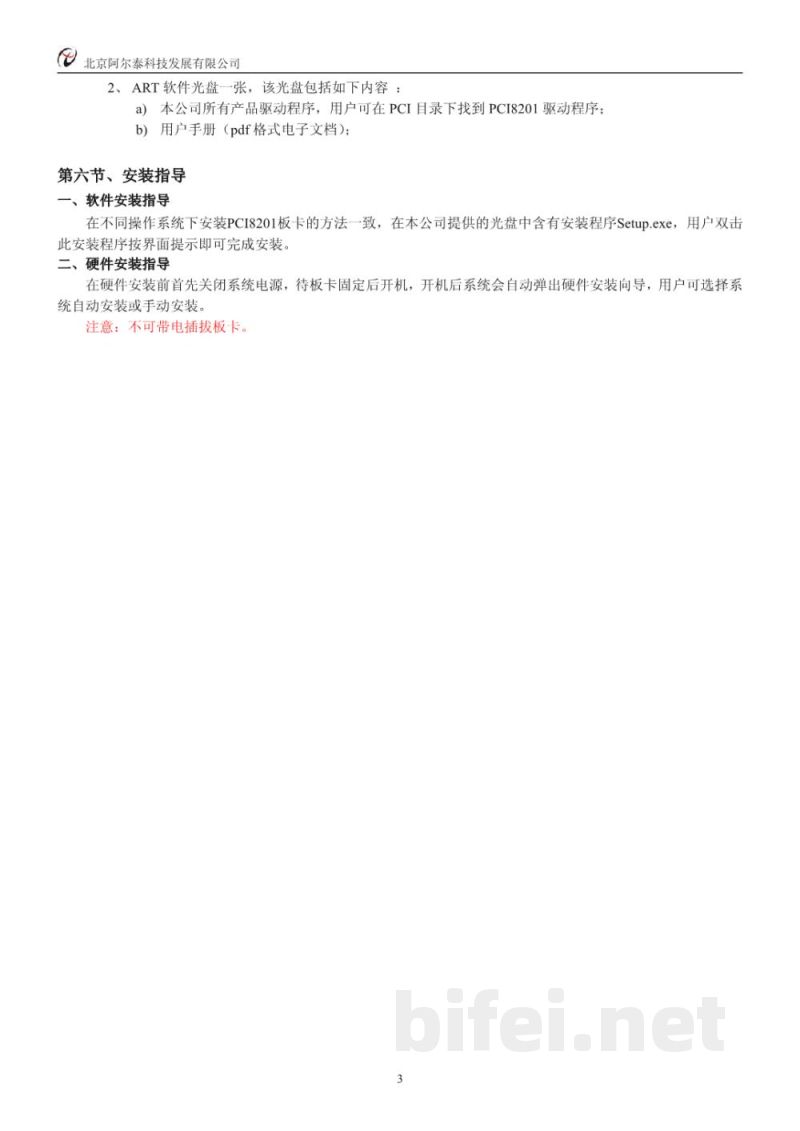

第六节 安装指导
软件安装:在不同操作系统下安装方法一致,运行光盘中的Setup.exe,按提示完成安装。
硬件安装:安装前必须关闭电源,固定板卡后开机,系统将自动进入硬件安装向导,可选择自动或手动安装。
注意:不可带电插拔板卡。
第二章 元件布局图及简要说明

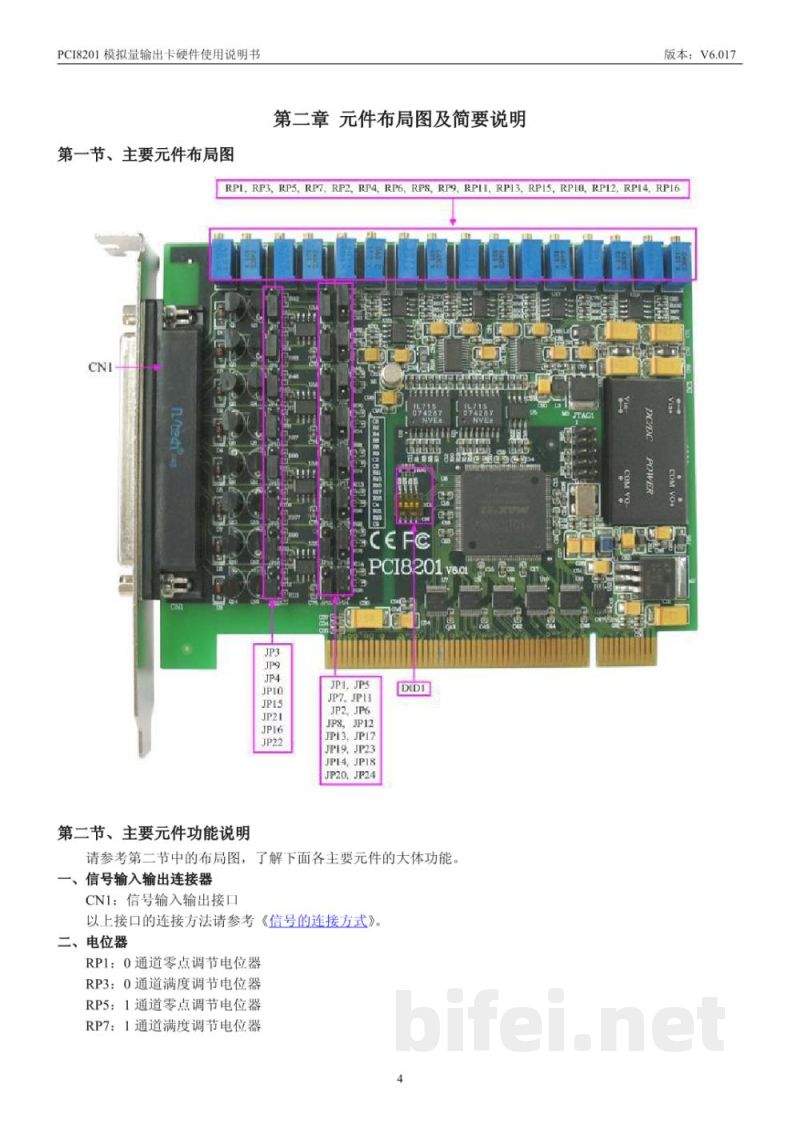

第一节 主要元件布局图
(略)
第二节 主要元件功能说明
主要元件包括:信号输入输出连接器、电位器、跳线器、物理ID拨码开关等。具体功能请参考布局图。
第三章 信号输入输出连接器及信号连接方法
第一节 信号输入输出接口
第二节 DA模拟量电压信号输出连接方法
第三节 DA模拟量电流信号输出连接方法
第四章 数据格式、排列顺序及换算关系
第一节 DA单极性模拟量输出数据格式
第二节 DA双极性模拟量输出数据格式
第五章 产品应用注意事项、校准及保修
第一节 注意事项
第二节 DA模拟量输出校准
- 电压输出校准
- 电流输出校准
第三节 保修
附录A 各种标识、概念的命名约定
(文档后续包含元件布局图及接口说明)
北京阿尔泰科技发展有限公司 产品研发部修订
第一章 功能概述
本卡是一种基于PCI标准的同步采集与模拟量输出功能卡,可直接插入IBM-PC/AT或兼容计算机的PCI插槽中,用于测试、测量和控制应用,广泛应用于产品质量检测中心及工业过程监控系统。主要应用场合包括电子产品质量检测、信号采集、过程控制、伺服控制等。
随着信息与信号处理技术的发展,数据采集作为数字信号处理的重要前期环节,在各类系统中起到关键作用。本公司推出的基于PCI及USB总线的数据采集卡,具备使用便捷、性能稳定及高性价比等特点。
第一节 产品应用
本卡用于测试、测量与控制系统,可构建数据采集、波形分析及处理系统,也可用于工业生产过程监控系统。
第二节 DA模拟量输出功能
转换器类型:AD5724
输出通道:8路电压输出或8路电流输出
电压输出量程:0~5V(默认)、0~10V、0~10.8V、±5V、±10V、±10.8V
电流输出范围:0~10mA、4~20mA
分辨率:12位
最大输出速率:100KHz(10μs/点)
建立时间:≤10μs
非线性误差:±0.5LSB(最大)
隔离电压:2500Vrms
数据传输方式:程序方式
工作温度:0℃~+50℃
存储温度:-20℃~+70℃
上电自动清零
第三节 其他指标
板载时钟振荡器:40MHz
第四节 板卡尺寸
128mm(长)×102mm(宽)×15mm(高)
第五节 产品安装核对表
打开PCI8201包装后应包含:PCI8201板卡一块、ART软件光盘一张。光盘内容包括驱动程序(PCI目录下PCI8201驱动)、用户手册PDF电子文档等。
第六节 安装指导
软件安装:在不同操作系统下安装方法一致,运行光盘中的Setup.exe,按提示完成安装。
硬件安装:安装前必须关闭电源,固定板卡后开机,系统将自动进入硬件安装向导,可选择自动或手动安装。
注意:不可带电插拔板卡。
第二章 元件布局图及简要说明
第一节 主要元件布局图
(略)
第二节 主要元件功能说明
主要元件包括:信号输入输出连接器、电位器、跳线器、物理ID拨码开关等。具体功能请参考布局图。
第三章 信号输入输出连接器及信号连接方法
第一节 信号输入输出接口
第二节 DA模拟量电压信号输出连接方法
第三节 DA模拟量电流信号输出连接方法
第四章 数据格式、排列顺序及换算关系
第一节 DA单极性模拟量输出数据格式
第二节 DA双极性模拟量输出数据格式
第五章 产品应用注意事项、校准及保修
第一节 注意事项
第二节 DA模拟量输出校准
- 电压输出校准
- 电流输出校准
第三节 保修
附录A 各种标识、概念的命名约定
(文档后续包含元件布局图及接口说明)
预览图片

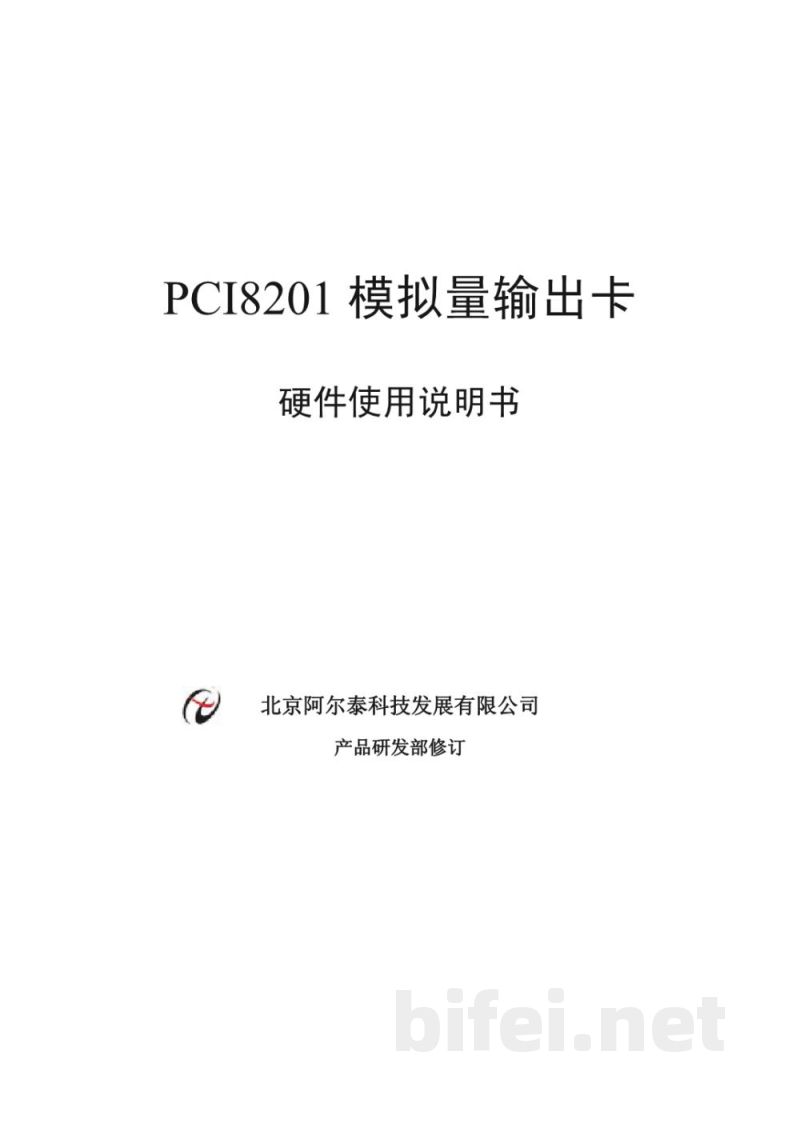

第1页

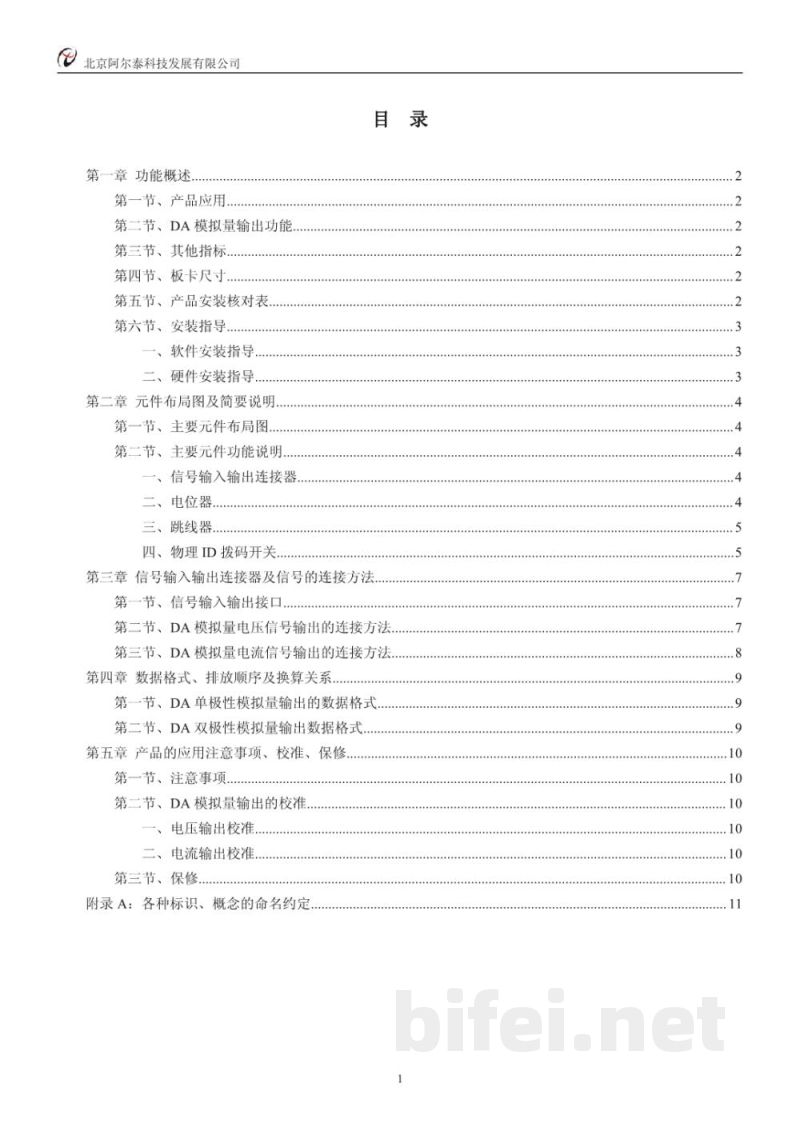

第2页
