使用说明书-北京阿尔泰 PCIe8533B/PCIe8543B 高速数字化仪

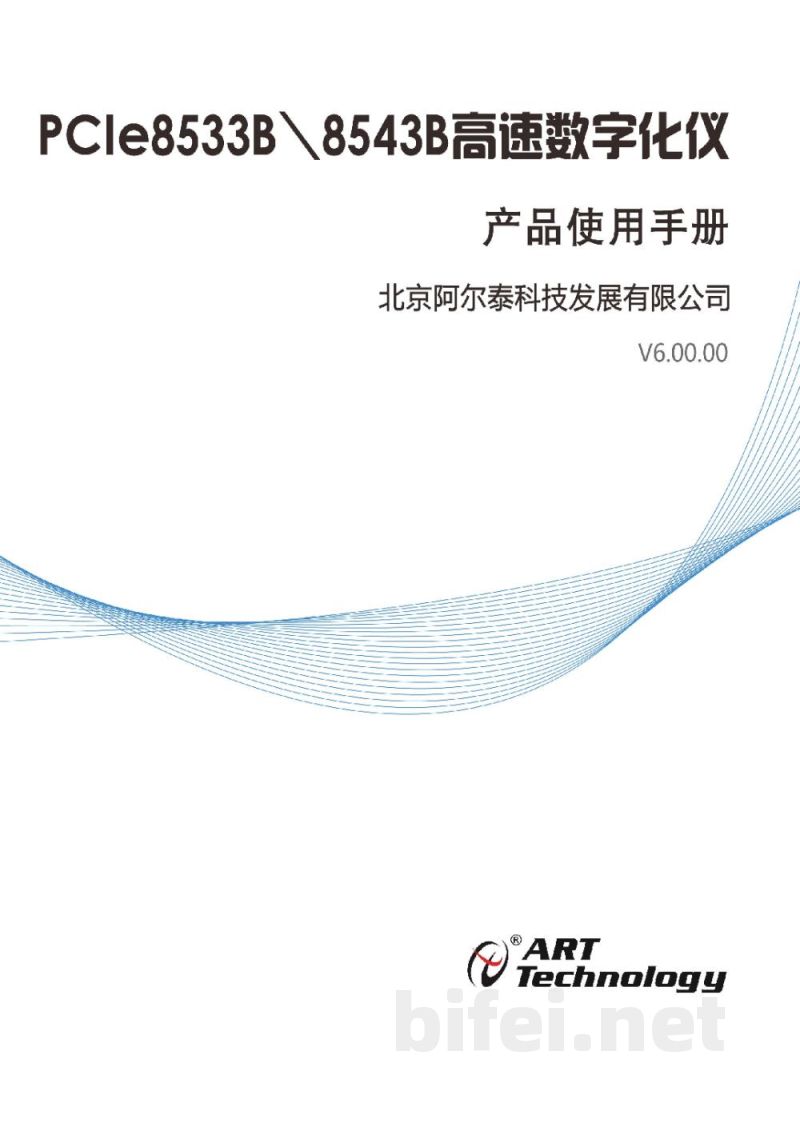

PCIe-8533B/8543B高速数字化仪 产品使用手册
北京阿尔泰科技发展有限公司
版本：V6.00.00

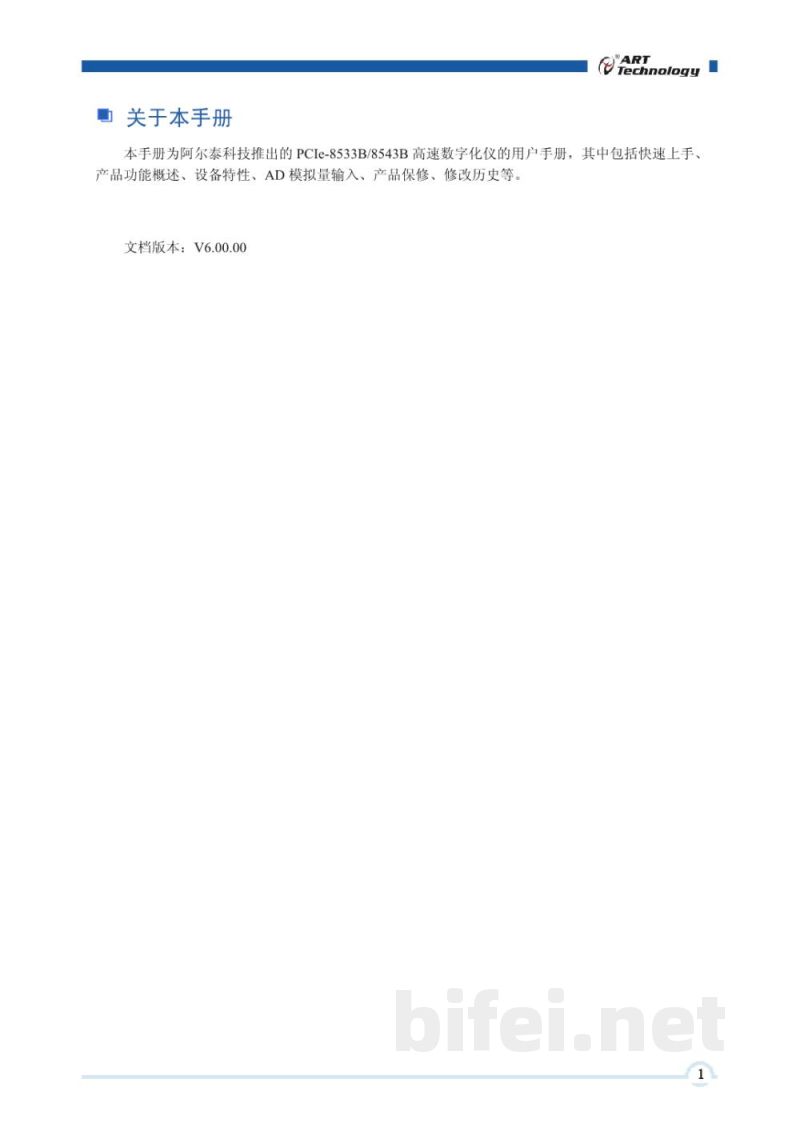

关于本手册
本手册为阿尔泰科技推出的PCIe-8533B/8543B高速数字化仪用户手册，内容包括快速上手、产品功能概述、设备特性、AD模拟量输入、产品保修及修改历史等。

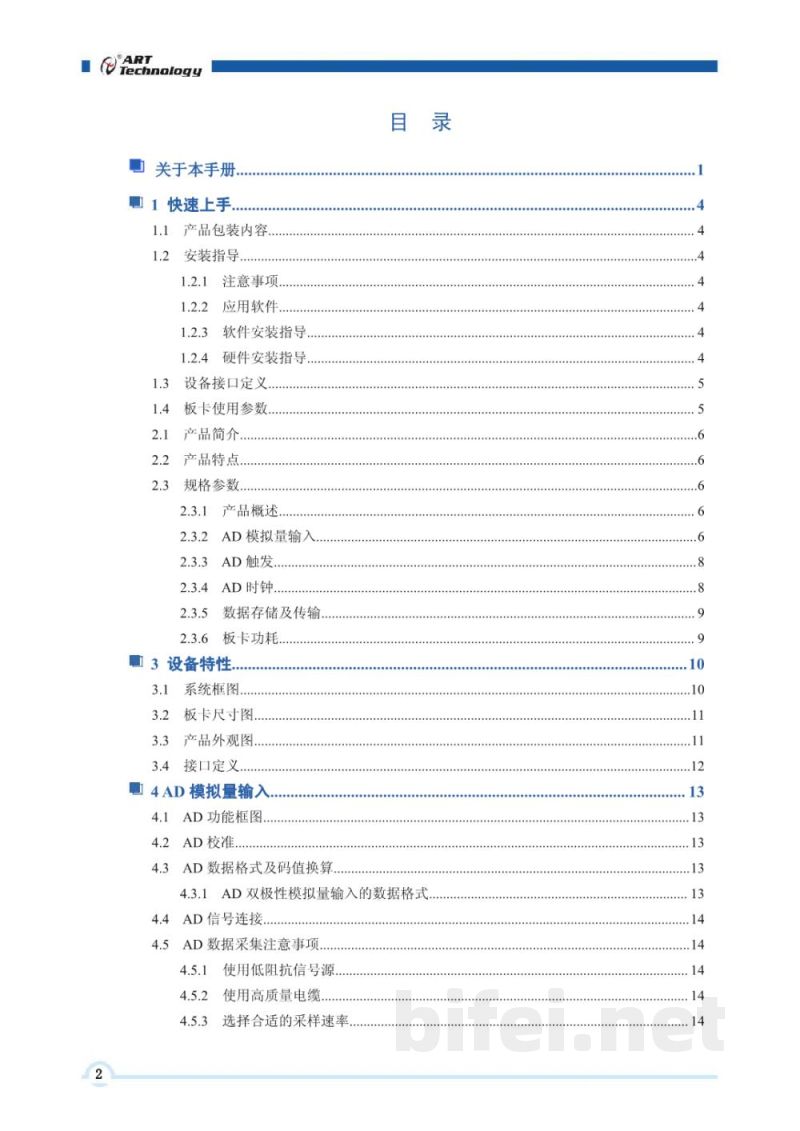

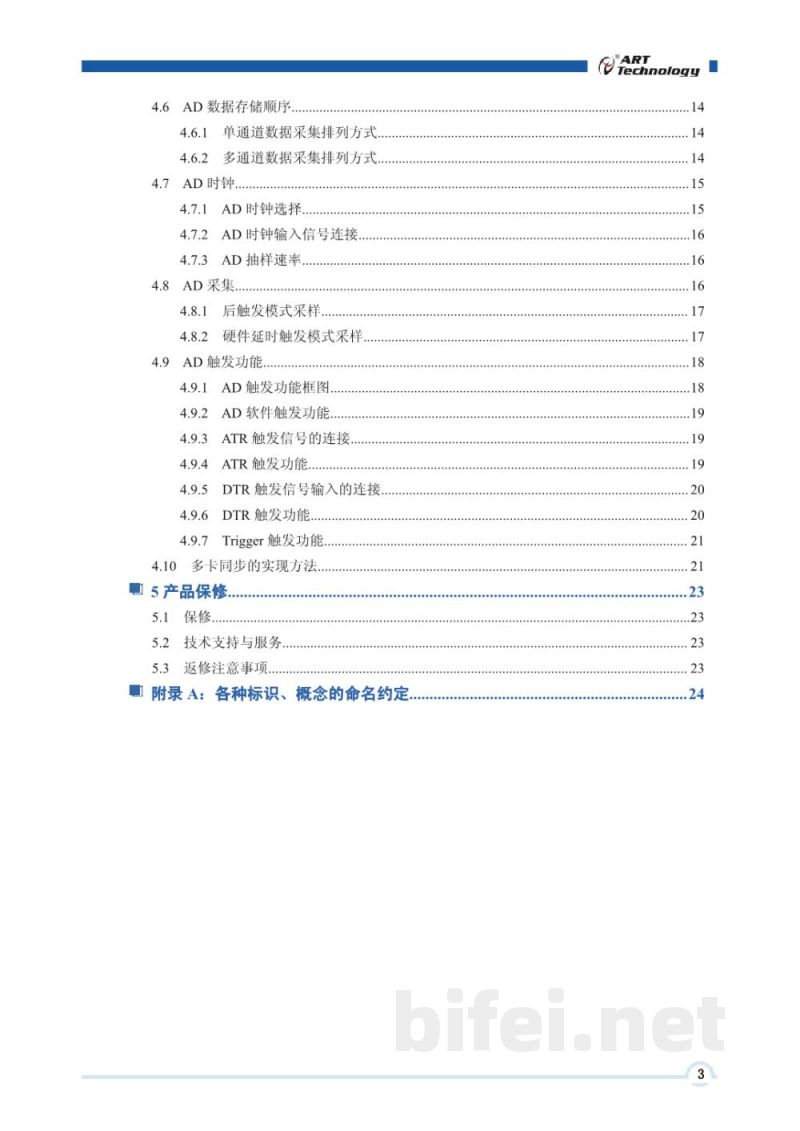

目录
1 快速上手
1.1 产品包装内容
1.2 安装指导
1.2.1 注意事项
1.2.2 应用软件
1.2.3 软件安装指导
1.2.4 硬件安装指导
1.3 设备接口定义
1.4 板卡使用参数

2 产品简介
2.1 产品特点
2.2 规格参数
2.3 产品概述
2.3.1 AD模拟量输入
2.3.2 AD触发
2.3.3 AD时钟
2.3.4 数据存储及传输
2.3.5 板卡功耗

3 设备特性
3.1 系统框图
3.2 板卡尺寸图
3.3 产品外观图
3.4 接口定义

4 AD模拟量输入
4.1 AD功能框图
4.2 AD校准
4.3 AD数据格式及码值换算
4.3.1 AD双极性模拟量输入的数据格式
4.4 AD信号连接
4.5 AD数据采集注意事项
4.5.1 使用低阻抗信号源
4.5.2 使用高质量电缆
4.5.3 选择合适的采样速率
4.6 AD数据存储顺序
4.6.1 单通道数据采集排列方式
4.6.2 多通道数据采集排列方式
4.7 AD时钟
4.7.1 AD时钟选择
4.7.2 AD时钟输入信号连接
4.7.3 AD抽样速率
4.8 AD采集
4.8.1 后触发模式采样
4.8.2 硬件延时触发模式采样
4.9 AD触发功能
4.9.1 AD触发功能框图
4.9.2 AD软件触发功能
4.9.3 ATR触发信号的连接
4.9.4 ATR触发功能
4.9.5 DTR触发信号输入的连接
4.9.6 DTR触发功能
4.9.7 Trigger触发功能
4.10 多卡同步的实现方法

5 产品保修
5.1 保修
5.2 技术支持与服务
5.3 返修注意事项

附录A：各种标识、概念的命名约定

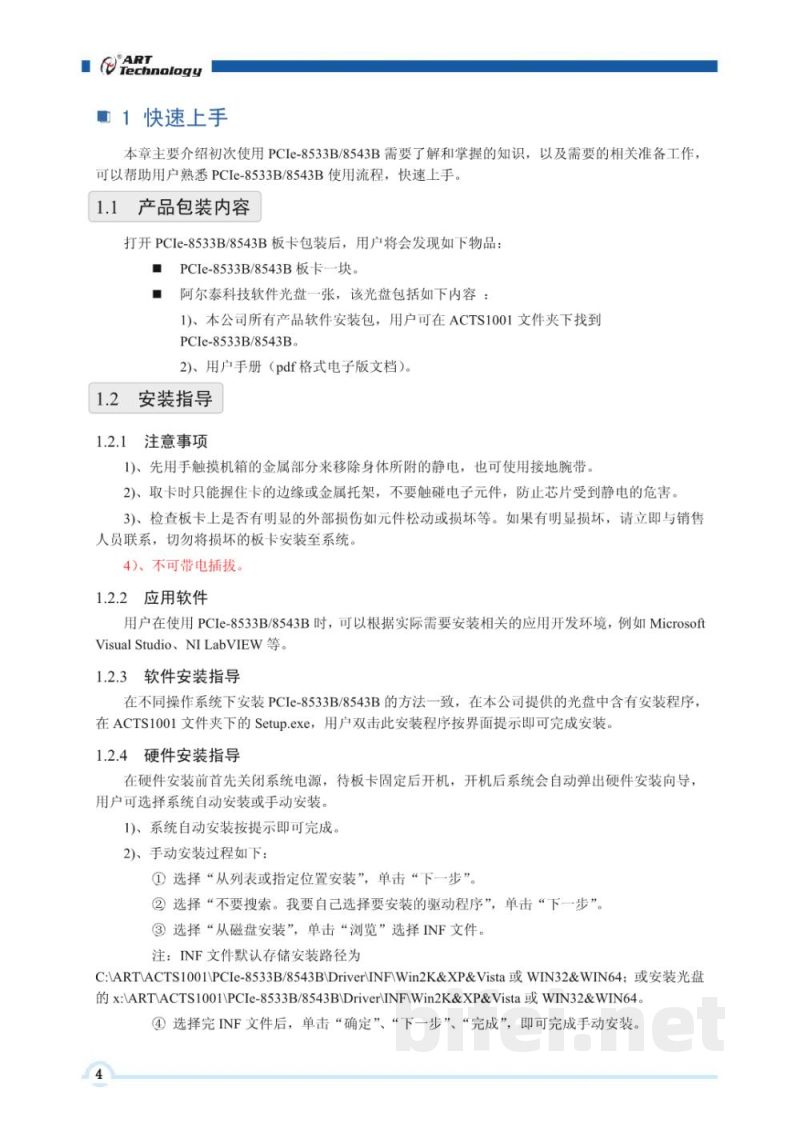

1 快速上手
本章主要介绍初次使用PCIe-8533B/8543B需要了解和掌握的内容，以及相关准备工作，帮助用户快速熟悉产品使用流程。

1.1 产品包装内容
打开包装后包含：PCIe-8533B/8543B板卡一块；软件光盘一张。光盘内容包括本公司所有产品软件安装包（ACTS1001文件夹下可找到对应型号软件）以及PDF格式用户手册。

1.2 安装指导
1.2.1 注意事项：
安装前需释放静电，建议触摸金属机箱或使用接地腕带；取卡时应握住边缘或金属挡板，避免接触电子元件；检查板卡是否损坏，如有异常请勿安装；禁止带电插拔。

1.2.2 应用软件：
可根据需求安装Microsoft Visual Studio、NI LabVIEW等开发环境。

1.2.3 软件安装指导：
所有操作系统安装方法一致，运行光盘ACTS1001目录下Setup.exe，按提示完成安装。

1.2.4 硬件安装指导：
安装前关闭电源并固定板卡，开机后系统会自动识别硬件，可选择自动或手动安装驱动程序。
